Praktický průvodce suchými transformátory

Často vidíte transformátory kolem budov, ale možná nevíte, jak fungují nebo proč se některým říká suchý typ.Transformátor suchého typu používá k izolaci a chlazení vzduch místo oleje, což mění, kde a jak může být použit.Tyto transformátory si všimnete na místech, kde záleží na bezpečnosti, čistotě a nízké údržbě.Pochopení toho, jak fungují, jaké typy existují a kde jsou běžně instalovány, vám pomůže pochopit, proč jsou transformátory suchého typu široce používány v moderních elektrických systémech.

Katalog

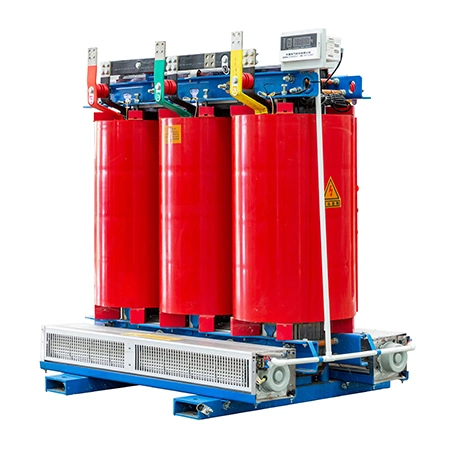

Obrázek 1. Transformátor suchého typu

Co je to suchý transformátor

Suchý transformátor je elektrický transformátor, který k izolaci a chlazení používá vzduch nebo plyn místo kapaliny, přičemž vinutí a jádro jsou chráněny pevnými materiály, jako je epoxidová pryskyřice, lak nebo polyesterová pryskyřice.Během provozu se teplo generované v transformátoru uvolňuje přímo do okolního vzduchu přirozeným prouděním vzduchu nebo nucenou ventilací, což odstraňuje potřebu jakéhokoli chladicího systému na bázi kapaliny.

Protože se nepoužívá žádný izolační olej, transformátor pracuje bez nádrží naplněných kapalinou a zcela spoléhá na pevnou izolaci a cirkulaci vzduchu pro udržení elektrického oddělení a řízení teploty.Tato konstrukce se vyhýbá problémům souvisejícím s manipulací s kapalinami a zároveň poskytuje spolehlivou izolaci a odvod tepla.

Transformátory suchého typu jsou obvykle instalovány v otevřených nebo větraných krytech, které umožňují bezpečný odvod tepla do prostředí.Absence kapalinové izolace také eliminuje úkoly běžné údržby spojené s testováním kapalin, výměnou nebo kontrolou rozlití.Tyto charakteristiky společně definují, co je suchý transformátor a jak funguje na základní úrovni v elektrických systémech.

Pracovní princip suchého transformátoru

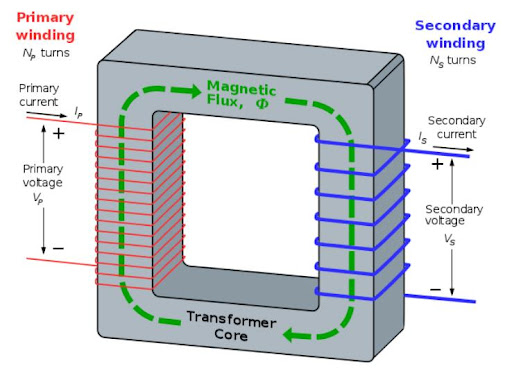

Obrázek 2. Pracovní princip suchého transformátoru

Transformátor suchého typu přenáší elektrickou energii z jednoho obvodu do druhého prostřednictvím elektromagnetické indukce, bez jakéhokoli přímého elektrického spojení mezi vinutími.Když je na primární vinutí aplikováno střídavé napětí, výsledný střídavý proud vytváří měnící se magnetické pole.Toto magnetické pole je vedeno skrz laminované jádro, které tvoří souvislou dráhu, která pomáhá řídit tok magnetického toku a zároveň omezuje vnitřní ztráty.

Jak magnetické pole cirkuluje jádrem, spojuje se se sekundárním vinutím umístěným na opačné straně.Měnící se povaha tohoto magnetického pole indukuje napětí na sekundárním vinutí, což umožňuje dodávku elektrické energie na výstupní svorky.Úroveň indukovaného napětí závisí na vztahu mezi počtem závitů na primárním a sekundárním vinutí, i když vinutí zůstávají od sebe elektricky izolovaná.

Během normálního provozu vzniká teplo jak ve vinutí, tak v jádře v důsledku elektrických a magnetických účinků.U suchého transformátoru je toto teplo odváděno vzduchovým chlazením, kde se rozptyluje do okolního vzduchu přirozenou konvekcí nebo u jednotek s vyšším výkonem pomocí ventilátorů.Tento způsob odvodu tepla umožňuje transformátoru udržovat bezpečné provozní teploty bez použití kapalné izolace, což podporuje spolehlivý provoz díky pevné izolaci a řízenému proudění vzduchu.

Typy suchých transformátorů

Suché transformátory se vyrábějí v různých formách, aby vyhovovaly specifickým podmínkám instalace a provozním požadavkům.Hlavní rozdíly spočívají v tom, jak jsou vinutí izolována a chráněna, což ovlivňuje celkový výkon, životnost a prostředí, kde je každý typ nejúčinnější.

Transformátor suchého typu litá pryskyřice

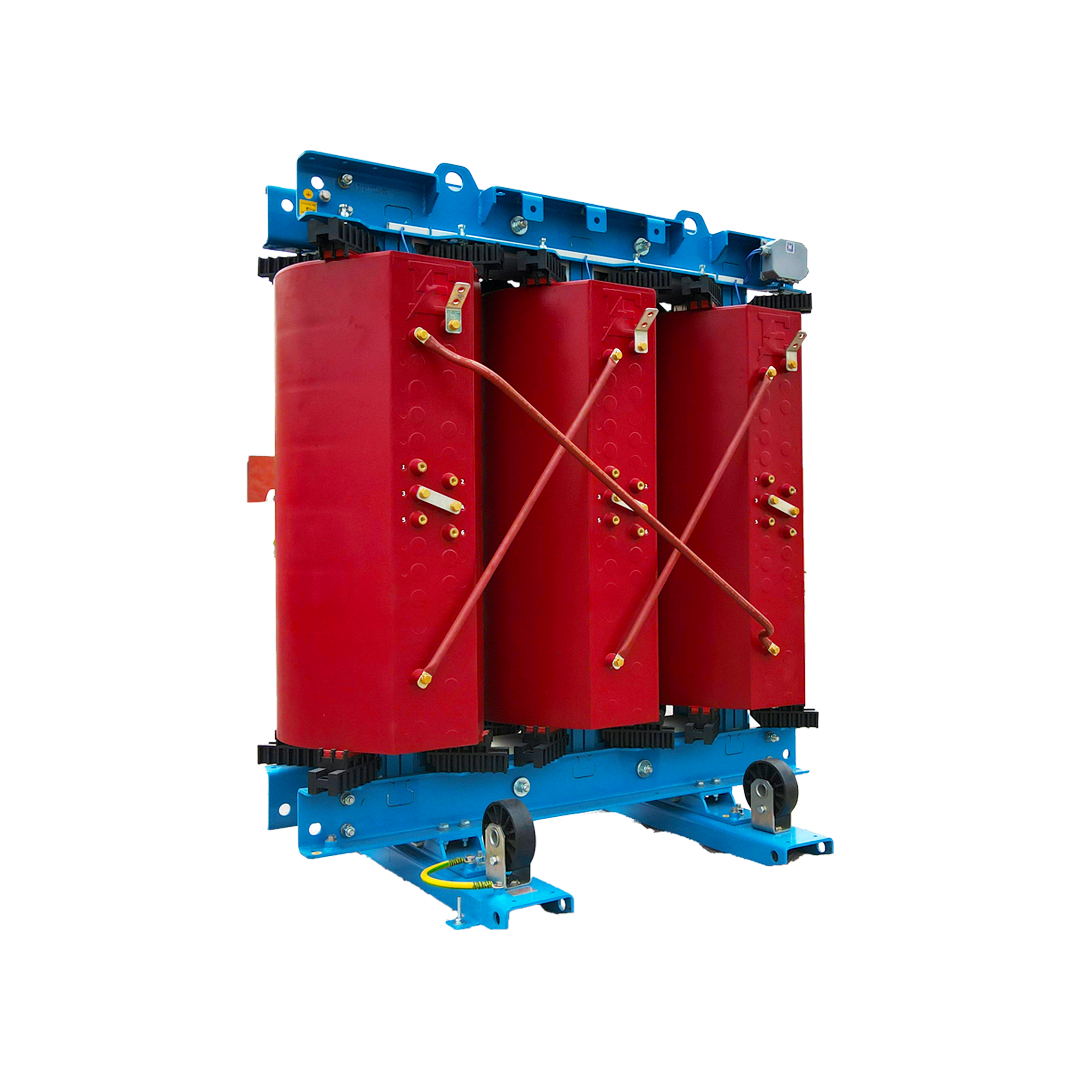

Obrázek 3. Transformátor suchého typu lité pryskyřice

Transformátory suchého typu z lité pryskyřice používají epoxidovou pryskyřici k úplnému zapouzdření vinutí, čímž tvoří pevný a utěsněný izolační systém.Tato konstrukce chrání vinutí před vlhkostí, prachem a nečistotami ve vzduchu a pomáhá udržovat stabilní elektrický výkon po dlouhou dobu.Tyto transformátory se běžně používají ve vnitřních prostorách, kde je důležitá čistota, bezpečnost a spolehlivost, včetně komerčních budov, nemocnic, podzemních rozvoden a dalších veřejných prostor.

Pryskyřičná izolace také zlepšuje požární odolnost, protože nepodporuje hoření a omezuje šíření plamene při poruchách.Vzhledem k tomu, že vinutí jsou zcela uzavřena, transformátory z lité pryskyřice obecně vyžadují minimální údržbu a fungují dobře ve vlhkém nebo znečištěném prostředí, kde by se vystavená izolace mohla rychleji zhoršit.

Vakuově tlakově impregnovaný transformátor

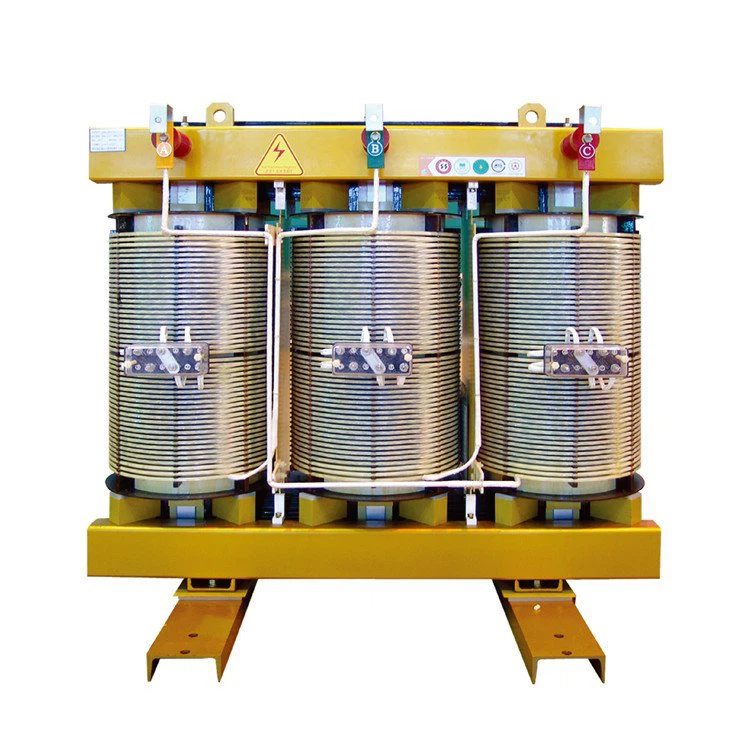

Obrázek 4. Vakuově tlakově impregnovaný transformátor

Vakuově tlakově impregnované transformátory spoléhají na odlišný přístup k izolaci, který se zaměřuje spíše na hluboké pronikání pryskyřice než na úplné zapouzdření.Během výroby se vinutí umístí do vakua, aby se odstranil vzduch a vlhkost, a poté se pod tlakem impregnují izolační pryskyřicí.Tento proces vyplňuje malé vnitřní mezery v izolaci, zlepšuje strukturální pevnost a zlepšuje odvod tepla.

Výsledný izolační systém poskytuje silnou mechanickou podporu a stabilní elektrický výkon, díky čemuž je tento typ vhodný pro venkovní instalace a místa vystavená vibracím nebo změnám teploty.Tyto transformátory se často používají v průmyslových zařízeních, dopravních systémech a dalších zařízeních, kde je mechanické namáhání a měnící se podmínky prostředí součástí normálního provozu.

Klíčové vlastnosti suchých transformátorů

Suché transformátory jsou definovány sadou technických vlastností, které ovlivňují, kde mohou být instalovány a jak fungují během provozu.Tyto vlastnosti se týkají především izolačního chování, přístupu k chlazení, bezpečnostních charakteristik a konstrukce skříně.

Třída izolace a tepelná schopnost

Transformátory suchého typu používají pevné izolační systémy navržené pro provoz při vyšších teplotách bez ztráty izolační pevnosti.Mezi běžné jmenovité hodnoty patří třída F a třída H, které umožňují transformátoru řídit teplo generované během normálního provozu při zachování stabilního elektrického výkonu.Tato funkce podporuje použití v místech, kde se mohou lišit okolní teploty nebo kde je omezený ventilační prostor.

Způsoby chlazení vzduchem

Chlazení u suchých transformátorů závisí zcela na cirkulaci vzduchu, buď pomocí přirozené konvekce, nebo s podporou ventilátorů.Teplo produkované ve vinutí a jádru je uvolňováno přímo do okolního vzduchu ventilačními cestami uvnitř skříně.Tento přístup umožňuje spolehlivou regulaci teploty bez potřeby kapalinového chlazení a podporuje flexibilní umístění ve vnitřních instalacích.

Požární odolnost a provozní bezpečnost

Pevné izolační materiály používané v suchých transformátorech jsou navrženy tak, aby omezovaly šíření plamene a redukovaly kouř v případě poruchy.Toto ohnivzdorné chování podporuje instalaci v budovách s přísnými bezpečnostními požadavky, včetně veřejných zařízení, komerčních prostor a uzavřených elektrických místností, kde jsou lidé a zařízení v blízkosti.

Ochrana krytu a vhodnost pro životní prostředí

Suché transformátory jsou k dispozici s řadou provedení skříně, aby vyhovovaly různým prostředím.Otevřené nebo odvětrávané kryty se běžně používají uvnitř, zatímco chráněnější kryty pomáhají omezovat vnikání prachu, vlhkosti a cizích předmětů.Tato flexibilita umožňuje transformátoru spolehlivě pracovat v různých podmínkách instalace při zachování elektrické bezpečnosti a integrity izolace.

Transformátor suchého typu vs transformátor plněný olejem

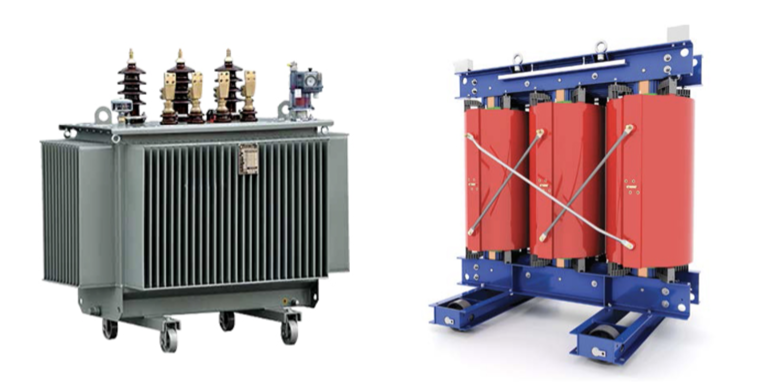

Obrázek 5. Porovnání suchého typu a transformátoru naplněného olejem

Suché transformátory a transformátory plněné olejem slouží stejnému účelu, ale liší se tím, jak jsou chlazeny, jak jsou udržovány a kde jsou nejlépe instalovány.Transformátory suchého typu používají pevnou izolaci s chlazením na bázi vzduchu, zatímco transformátory plněné olejem závisí na izolačním oleji, aby zvládly chlazení i elektrickou izolaci.

Z hlediska bezpečnosti suché transformátory neobsahují hořlavou kapalinu, což snižuje riziko požáru a umožňuje instalaci ve vnitřních nebo uzavřených prostorách.Transformátory plněné olejem, i když jsou spolehlivé, vyžadují další bezpečnostní opatření, protože izolační olej může způsobit požár a rozlití, pokud není správně spravován.

Potřeby údržby se také liší.Suché transformátory obecně vyžadují méně rutinní pozornosti, protože zde není žádný olej k testování, výměně nebo monitorování.Olejem plněné transformátory spoléhají na pravidelnou kontrolu oleje a kontroly stavu, aby byla zajištěna dlouhodobá izolační výkonnost.

Instalace a faktory prostředí je dále odlišují.Transformátory suchého typu mohou být umístěny blíže k elektrické zátěži a uvnitř budov, často bez složitých opatření k zadržení.Olejem plněné transformátory se obvykle instalují venku nebo ve vyhrazených trezorech, které zahrnují systémy pro zadržování oleje.Tyto rozdíly pomáhají při výběru transformátoru na základě bezpečnostních požadavků, dostupného prostoru, kapacity údržby a podmínek prostředí.

Výhody a nevýhody

Výhody	Nevýhody
Jednoduchá konstrukce	Vyžaduje velký fyzický prostor
Nízké výrobní náklady	Omezená šířka pásma v základních provedeních
Snadná výroba a oprava	Výkon závisí na výšce instalace
Lehká konstrukce	Citlivý na okolní předměty
Široký rozsah pracovních frekvencí	Ovlivněno povětrnostními podmínkami
Vhodné pro HF a VHF pásma	Mechanický průhyb na dlouhých rozpětích
Může dosáhnout dobré účinnosti	Vyžaduje správné uzemnění
Flexibilní možnosti instalace	Směrové ovládání je omezené
Minimální požadavky na materiál	Impedanční přizpůsobení může být obtížné
Osvědčený a srozumitelný design	Náchylné na šum a rušení

Aplikace suchých transformátorů

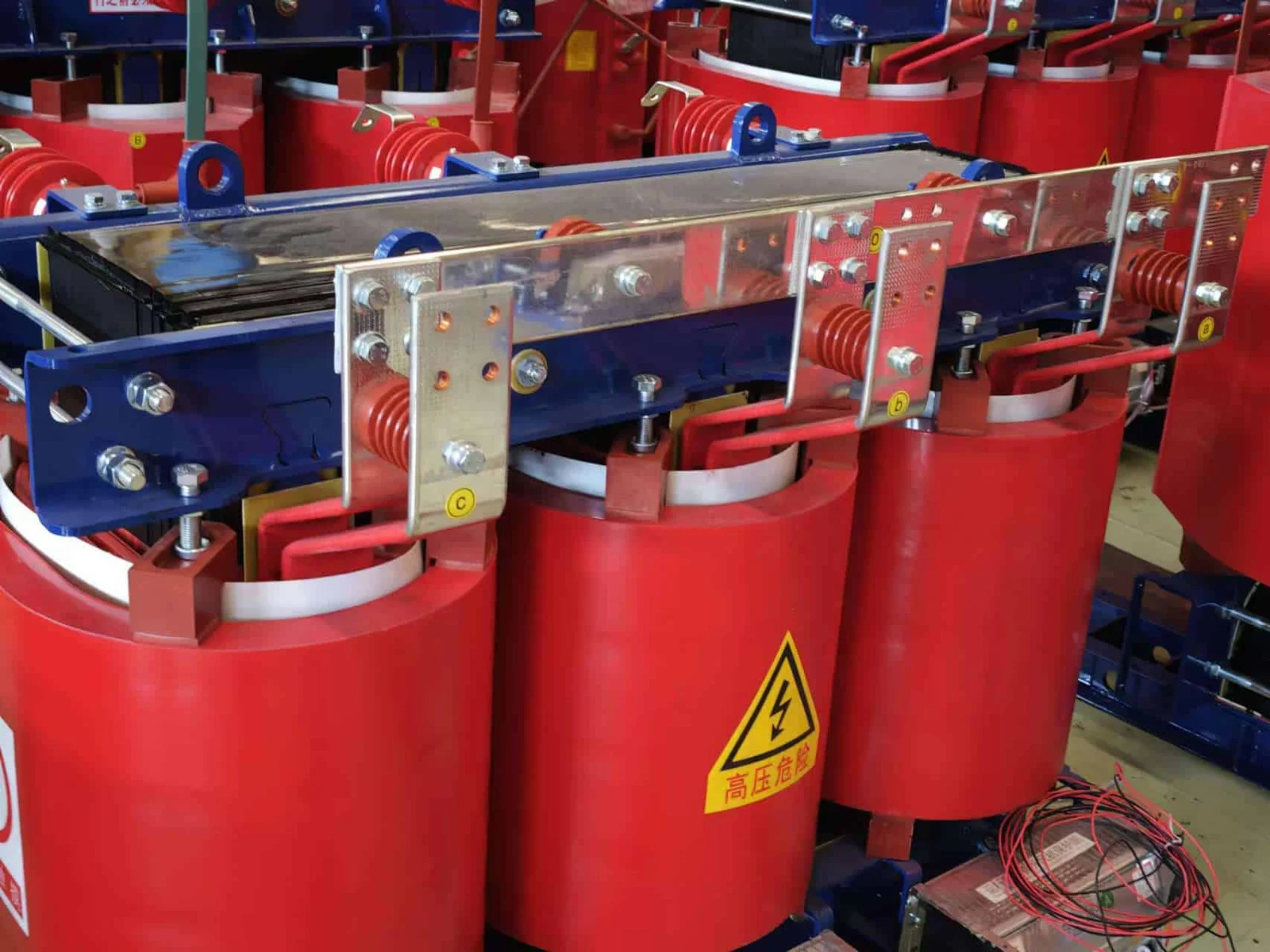

Obrázek 6. Průmyslová aplikace suchých transformátorů

Transformátory suchého typu se běžně používají ve vnitřních instalacích, kde je důležitá bezpečnost a čistota.Často jsou umístěny v blízkosti elektrických zátěží v budovách, což pomáhá zjednodušit distribuci energie a zároveň se vyhnout rizikům spojeným s izolací kapalin.

Ve veřejných budovách, jako jsou nemocnice, školy, kanceláře a nákupní centra, jsou preferovány suché transformátory, protože snižují riziko požáru a fungují bezpečně v obsazených prostorách.Jejich nízké nároky na údržbu podporují nepřetržitý provoz v oblastech, kde je spolehlivost zásadní.

Transformátory suchého typu jsou také široce používány v průmyslových zařízeních, včetně výrobních závodů a zpracovatelských oblastí, kde je vyžadován bezpečný provoz v prostředích, která mohou zahrnovat prašnost nebo omezené větrání.Jejich konstrukce umožňuje spolehlivý výkon bez potřeby systémů pro manipulaci s olejem.

V systémech obnovitelné energie se suché transformátory používají k připojení zdrojů, jako jsou solární a větrné instalace, k elektrickým sítím nebo místním zátěžím.Jsou také vybírány pro prostředí, kde je kritická požární bezpečnost a nízké environmentální riziko, takže jsou vhodné pro moderní energetické systémy zaměřené na bezpečnost a udržitelnost.

Pokyny k instalaci a používání

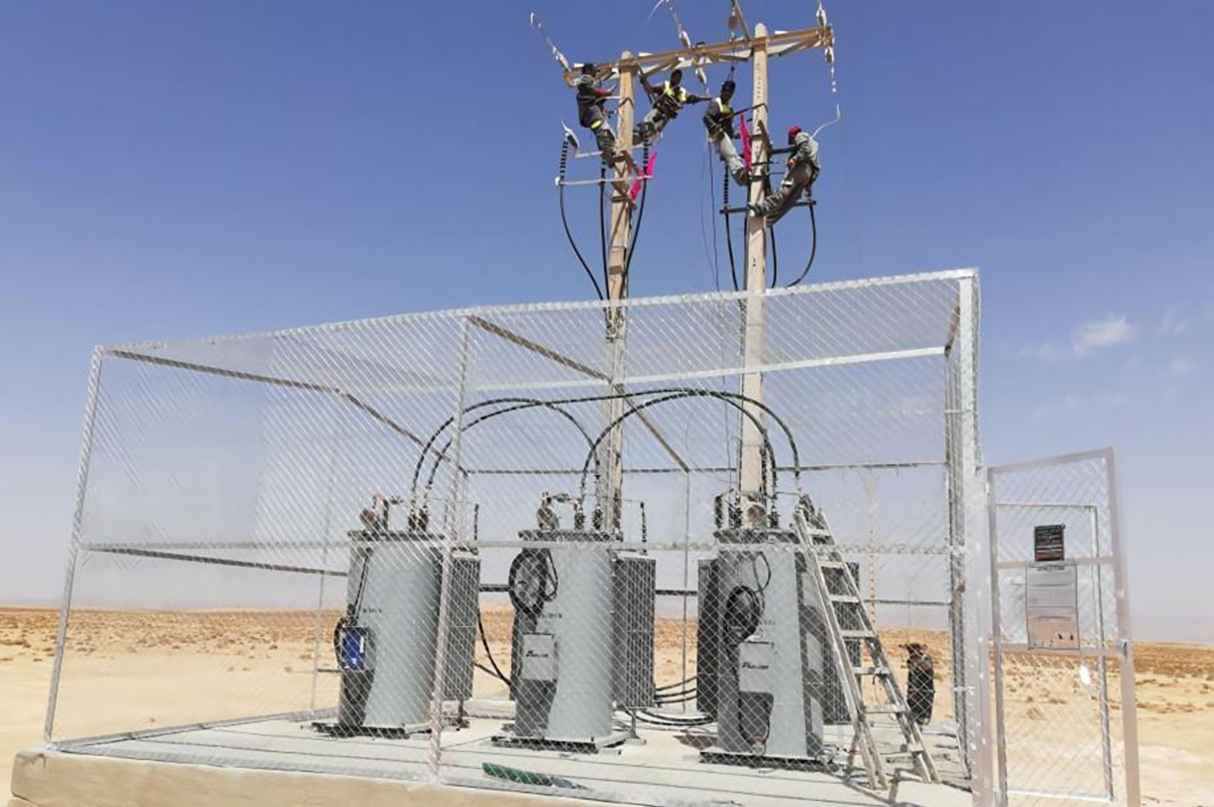

Obrázek 7. Instalace suchých transformátorů

Pro bezpečný a spolehlivý provoz je nezbytná správná instalace a provoz.Suché transformátory by měly být umístěny tam, kde je kolem jednotky dostatek volného prostoru, aby se mohl volně pohybovat vzduch, a montážní povrch by měl být rovný a stabilní, aby podpíral transformátor a omezoval vibrace.

Větrání hraje ústřední roli, protože chlazení závisí na proudění vzduchu.Menší jednotky se mohou spoléhat na přirozenou cirkulaci vzduchu, zatímco transformátory s vyšší kapacitou často vyžadují chlazení pomocí ventilátoru.Vzduchové otvory a ventilační cesty musí zůstat volné, aby se zabránilo nadměrnému nárůstu teploty během provozu.

Kryt by měl být vybrán tak, aby vyhovoval okolnímu prostředí.Otevřené nebo větrané kryty se běžně používají v čistých vnitřních prostorách, zatímco tam, kde může dojít k prachu, vlhkosti nebo náhodnému kontaktu, je zapotřebí více chráněných konstrukcí.Podmínky zatížení musí také zůstat v rámci jmenovitých limitů, s bezpečným elektrickým připojením, aby se zabránilo přehřátí.Provoz v rámci specifikovaného napětí, proudu a teploty pomáhá udržovat integritu izolace a podporuje dlouhodobou spolehlivost.

Závěr

Suché transformátory poskytují spolehlivý způsob přenosu elektrické energie bez použití tekuté izolace.Viděli jste, jak fungují, hlavní dostupné typy a funkce, díky kterým jsou vhodné pro mnoho instalací.Jejich vzduchové chlazení a pevná izolace podporují bezpečnější provoz ve vnitřních a veřejných prostorách.Jejich srovnání s transformátory s olejovou náplní pomáhá objasnit, kdy má každá možnost smysl.Při správné instalaci a provozu hrají transformátory suchého typu nadále důležitou roli v moderních rozvodech energie.
