Napájecí napětí v elektronice: Význam VCC, VDD, VEE, VSS a GND

Při práci s elektronickými obvody potřebujete stabilní napájení, aby komponenty fungovaly správně.Napájecí napětí poskytuje elektrickou energii, která umožňuje fungování zařízení, jako jsou tranzistory, integrované obvody a zesilovače.V tomto článku se dozvíte, jak fungují napájecí napětí, jak napájecí kolejnice rozdělují napětí v obvodu a jak různé napájecí systémy ovlivňují činnost obvodu.Budete také rozumět běžným štítkům napětí ve schématech, včetně VCC, VDD, VEE, VSS a GND.

Katalog

1. Co jsou napájecí napětí v elektronice
2. Napájecí lišty v elektronice
3. Napájecí systémy s jedním napájením vs
4. Co je VCC v elektronice
5. Co je VDD v elektronice
6. Co je VEE v elektronice
7. Co je VSS v elektronice
8. Co je GND (zem) v elektronických obvodech
9. Rozdíl mezi VCC, VDD, VEE, VSS a GND
10. Závěr

 Power Supply Voltages in Electronic Circuits

Obrázek 1. Napájecí napětí v elektronických obvodech

Jaká jsou napájecí napětí v elektronice?

Napájecí napětí jsou elektrické potenciály, které poskytují energii elektronickým obvodům a součástem.Umožňují zařízení, jako jsou tranzistory, integrované obvody a zesilovače, pracovat tak, že dodávají požadovaný elektrický výkon.V každém elektronickém systému dodává napájecí zdroj stabilní napětí, které pohání proud obvodem, takže komponenty mohou plnit své funkce.Bez správného napájecího napětí nemohou elektronická zařízení zpracovávat signály ani řídit elektrické operace.Tato napětí tvoří základní zdroj energie, který zajišťuje spolehlivé fungování elektronických obvodů.

Napájecí lišty v elektronice

Napájecí lišty jsou vodivé cesty, které distribuují elektrické napětí ze zdroje energie do různých částí obvodu.Zajišťují, že komponenty dostávají konzistentní úrovně napětí potřebné pro správný provoz.

Pozitivní napájecí kolejnice

Kladná napájecí kolejnice je hlavní cestou, která dodává elektrickou energii z napájecího zdroje do elektronických součástek.Nese vyšší napěťový potenciál, který napájí aktivní zařízení, jako jsou tranzistory, integrované obvody a zesilovače.Když je obvod připojen ke zdroji energie, kladná kolejnice rozděluje toto napětí do celého systému, takže komponenty mohou správně fungovat.Mnoho prvků obvodu odebírá proud z této kolejnice k provádění úkolů, jako je zesílení signálu, přepínání nebo zpracování dat.Kladná kolejnice se často připojuje ke klíčovým uzlům v obvodu, kde je vyžadována elektrická energie.Mnozí spoléhají na tuto kolejnici k udržení stabilní úrovně napětí v obvodu.Stabilní kladná kolejnice pomáhá zajistit konzistentní výkon obvodu a spolehlivý elektronický provoz.

Záporná napájecí kolejnice

Záporná napájecí kolejnice poskytuje nižší úroveň napětí používanou obvody, které vyžadují provoz se záporným nebo symetrickým napětím.V některých elektronických systémech, zejména v analogových obvodech, se signály mohou pohybovat nad a pod referenční úrovní, takže je nezbytná záporná napájecí kolejnice.Tato kolejnice umožňuje součástem pracovat s úrovněmi napětí pod referenčním bodem použitým v obvodu.Některé zesilovače a obvody pro zpracování signálu závisí na záporné kolejnici, aby zvládly jak kladné, tak záporné signálové rozsahy.Vytváří vyvážené napěťové prostředí, které zlepšuje přesnost signálu a výkon.Záporná kolejnice je distribuována po obvodu stejným způsobem jako ostatní napájecí cesty.Jeho přítomnost umožňuje flexibilnější návrh obvodu v aplikacích, které vyžadují provoz s bipolárním napětím.

Pozemní reference

Zemní reference je bod v obvodu používaný jako standardní úroveň pro měření napětí.Všechna ostatní napětí v obvodu se měří vzhledem k tomuto referenčnímu uzlu.Poskytuje stabilní základní linii, která umožňuje konzistentně definovat úrovně napětí napříč různými součástmi.V mnoha obvodech se elektrické signály pohybují nad nebo pod tímto referenčním bodem.Jasná reference pomáhá udržovat přesná měření signálu a stabilní chování obvodu.Funguje také jako společná zpětná cesta pro elektrický proud v mnoha elektronických systémech.

Napájecí systémy s jedním napájením vs

Aspekt
Jednotné napájecí systémy
Duální napájecí systémy
Počet napájecích napětí
Jedno napájecí napětí
Dvě napájecí napětí
Polarita napětí
Pozitivní nabídka vzhledem k referenci
Pozitivní a negativní zásoby
Referenční bod
Obvykle jeden referenční uzel
Odkaz mezi pozitivním a negativním kolejnice
Složitost obvodu
Jednodušší design
Složitější design
Houpačka signálu
Omezeno na kladný rozsah
Dokáže houpat pozitivně i negativně
Požadavky na komponenty
Často méně součástek
Může vyžadovat dodatečné ovlivnění
Rozvod energie
Jedna hlavní napájecí kolejnice
Dvě hlavní napájecí lišty
Provoz zesilovače
Často potřebuje zkreslení pro signály
Dokáže přirozeně zpracovat bipolární signály
Manipulace s analogovým signálem
Omezený rozsah
Širší dosah signálu
Flexibilita designu
Mírný
Vyšší flexibilita
Běžné aplikace
Přenosná elektronika, digitální obvody
Audio systémy, analogové zesilovače
Typ napájení
Jediný zdroj napětí
Duální zdroj napětí
Odkaz na signál
Odsazení nad referenčním bodem
Střed kolem reference
Stabilita obvodu
Stabilní pro jednoduché obvody
Vhodné pro přesné obvody
Typický případ použití
Mikrokontroléry a logické systémy
Analogové zpracování a instrumentace

Co je VCC v elektronice?

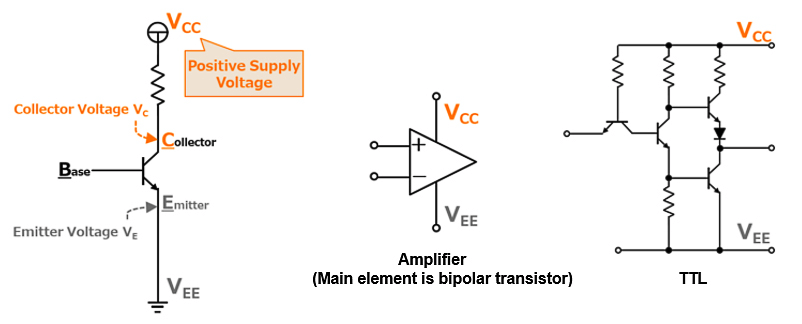

VCC in BJT-Based Circuits

Obrázek 2. VCC v obvodech založených na BJT

VCC je kladné napájecí napětí používané v mnoha elektronických obvodech, zejména obvodech založených na bipolárních tranzistorech (BJT).Název pochází z termínu kolektorové napětí, odkazující na kolektorový terminál tranzistoru BJT.V těchto obvodech je napájecí zdroj, který se připojuje ke straně kolektoru, označen VCC.Toto napětí poskytuje elektrickou energii potřebnou k tomu, aby tranzistor fungoval a zesiloval signály.

V praktických elektronických systémech působí VCC jako hlavní kladný zdroj energie pro mnoho komponent.Digitální logické obvody, zesilovače a tranzistorové stupně často přijímají provozní napětí z tohoto napájecího vedení.Schémata obvodů běžně označují kladnou kolejnici připojenou ke kolektorům BJT jako VCC, aby indikovaly její funkci.Obrázek spojený s touto částí ilustruje, jak tento zdroj napájí tranzistorové a zesilovací obvody.Pochopení VCC pomáhá objasnit, kolik tradičních elektronických obvodů získává svůj provozní výkon.

Co je VDD v elektronice?

VDD in MOSFET and CMOS Circuits

Obrázek 3. VDD v obvodech MOSFET a CMOS

VDD je kladné napájecí napětí používané v obvodech s tranzistory MOSFET nebo CMOS.Název pochází z napětí kolektoru a odkazuje na terminál kolektoru tranzistoru s efektem pole.V těchto obvodech je napájecí zdroj připojený na stranu odtoku označen jako VDD.Toto napětí napájí tranzistorovou síť používanou v digitálních a analogových integrovaných obvodech.

Mnoho moderních elektronických systémů používá VDD jako hlavní pozitivní zdroj, protože technologie MOSFET je široce používána v mikrokontrolérech, procesorech a logických obvodech CMOS.Napájecí napětí poskytuje energii potřebnou pro spínací operace a zpracování signálu.Ve schématech obvodů VDD označuje hlavní kladnou napájecí lištu pro zařízení na bázi MOSFET.Obrázek související s touto částí ukazuje, jak je kladné napájení připojeno v konfiguraci zesilovače a CMOS.Rozpoznání VDD pomáhá pochopit distribuci energie v moderních polovodičových obvodech.

Co je VEE v elektronice?

VEE as a Negative Supply in BJT Circuits

Obrázek 4. VEE jako záporný zdroj v obvodech BJT

VEE je záporné napájecí napětí používané v určitých elektronických obvodech, které se spoléhají na bipolární tranzistory.Název pochází z napětí emitoru a odkazuje na terminál emitoru tranzistoru BJT.V obvodech, které vyžadují kladné i záporné napětí, se strana emitoru může připojit k nižšímu nebo zápornému zdroji označenému VEE.Toto napětí umožňuje tranzistoru správně fungovat při zpracování signálů, které se pohybují pod referenční úrovní.

Analogové obvody, operační zesilovače a systémy zpracování signálu často používají VEE k podpoře provozu s vyváženým napětím.Poskytnutím záporného napájení mohou obvody zpracovávat signály s větší přesností a širším dynamickým rozsahem.Ve schematických diagramech představuje vedení VEE spodní napájení připojené k uzlům souvisejícím s emitorem.Obrázek spojený s touto částí ilustruje, jak se toto napájení objevuje v zesilovači a logických obvodech.Pochopení VEE pomáhá vysvětlit, jak bipolární obvody zvládají záporné napětí.

Co je VSS v elektronice?

VSS as the Source Reference in MOSFET Circuits

Obrázek 5. VSS jako reference zdroje v obvodech MOSFET

VSS je referenční zdroj používaný v obvodech MOSFET a CMOS a je spojen se zdrojovým terminálem tranzistoru.Název pochází ze slovního spojení zdrojové napájecí napětí nebo referenční napětí zdroje.V mnoha elektronických provedeních se zdrojový terminál zařízení MOSFET připojuje k tomuto referenčnímu uzlu označenému VSS.Tento uzel funguje jako elektrická zpětná cesta pro proud v obvodu.

Logické obvody CMOS běžně používají VSS jako referenční bod pro přepínání tranzistorů a digitální zpracování signálu.Poskytuje stabilní úroveň napětí, která umožňuje zařízením MOSFET pracovat správně.Schémata zapojení často zobrazují spodní napájecí vedení připojené ke zdrojovým svorkám jako VSS.Obrázek v této části ilustruje, jak se tento referenční uzel objevuje v konfiguracích zesilovače a CMOS.Pochopení VSS pomáhá objasnit, jak obvody založené na MOSFET vytvářejí stabilní provozní referenci.

Co je GND (zem) v elektronických obvodech?

Ground as the Voltage Reference in Circuits

Obrázek 6. Uzemnění jako referenční napětí v obvodech

GND nebo zem je běžné referenční napětí používané v elektronických obvodech.Představuje bod, kde obvod definuje nulové napětí pro měření a provoz.Všechna ostatní napětí v obvodu jsou měřena vzhledem k této referenční úrovni.Uzemnění poskytuje stabilní základní linii, která umožňuje správně interpretovat hodnoty napětí.

V praktických obvodech funguje zem také jako zpětná cesta pro elektrický proud procházející součástmi.Mnoho systémů spojuje uzemňovací uzel s více částmi obvodu, aby byla zachována konzistentní měření napětí.Schémata běžně zobrazují tuto referenci pomocí standardního zemního symbolu pro zobrazení sdíleného spojovacího bodu.Obrázek pro tuto část ukazuje, jak se zem objevuje v obvodech zesilovače a CMOS jako napěťový referenční uzel.Pochopení GND je důležité pro analýzu toho, jak elektronické obvody měří a řídí úrovně napětí.

Rozdíl mezi VCC, VDD, VEE, VSS a GND

Aspekt
VCC
VDD
VEE
VSS
GND
Význam
Napájecí napětí kolektoru
Vypusťte napájecí napětí
Napájecí napětí emitoru
Reference zdroje
Pozemní odkaz
Původ
BJT tranzistorové obvody
MOSFET/CMOS obvody
BJT tranzistorové obvody
MOSFET/CMOS obvody
Obecná elektrická reference
Polarita
Pozitivní nabídka
Pozitivní nabídka
Negativní nabídka
Referenční nebo nižší nabídka
0 V reference
Přidružený terminál
Sběratel
Vypusťte
Vysílač
Zdroj
Společný odkaz
Obvodová technologie
Bipolární tranzistorové obvody
CMOS/MOSFET obvody
Bipolární analogové obvody
Logické obvody CMOS
Všechny okruhy
Typické použití
Napájení stupňů BJT
Napájení IC CMOS
Záporné napájení v analogových obvodech
Zdrojový referenční uzel
Referenční měření napětí
Referenční role signálu
Poskytuje provozní napětí
Poskytuje provozní napětí
Umožňuje negativní výkyv signálu
Definuje odkaz na zdroj
Definuje nulové napětí
Přítomnost v digitálních obvodech
Někdy
Velmi časté
Vzácné
Velmi časté
Vždy
Přítomnost v analogových obvodech
Společný
Někdy
Společný
Někdy
Vždy
Úroveň napětí
Kladné napětí
Kladné napětí
Záporné napětí
Blízko referenční úrovně
Nulová reference
Označení IC
Viděno ve starších logických rodinách
Používá se v moderních integrovaných obvodech
Používá se v analogových integrovaných obvodech
Používá se v integrovaných obvodech CMOS
Univerzální reference
Aktuální role cesty
Dodává energii
Dodává energii
Vrací cestu záporného proudu
Vrátí aktuální cestu
Společný proudový návrat
Schémata zapojení
Pozitivní železniční štítek
Pozitivní železniční štítek
Negativní štítek kolejnice
Spodní referenční kolejnice
Pozemní symbol
Technologické sdružení
Návrhy založené na BJT
Konstrukce na bázi MOSFET
Analogové tranzistorové stupně
Logické stupně CMOS
Všechny elektronické systémy
Funkce v obvodech
Hlavní pozitivní nabídka
Hlavní pozitivní nabídka
Negativní podpora nabídky
Referenční uzel pro zdroje
Univerzální referenční napětí

Závěr

Napájecí napětí poskytuje energii, která udržuje elektronické obvody v chodu.Napájecí kolejnice rozdělují toto napětí do různých částí obvodu, zatímco zem slouží jako hlavní referenční bod pro měření napětí.Systémy jednoduchého a duálního napájení ovlivňují to, jak obvody zacházejí se signály a jak jsou navrženy.Pochopení štítků jako VCC, VDD, VEE, VSS a GND vám pomůže číst schémata obvodů a pochopit, jak elektronické systémy řídí napájení.

O nás

ALLELCO LIMITED

Allelco je mezinárodně slavný one-stop Distributor zadávání veřejných služeb hybridních elektronických komponent, který se zavázal poskytovat komplexní služby pro zadávání veřejných zakázek a dodavatelského řetězce pro globální elektronické výrobní a distribuční průmysl, včetně globálních 500 továren OEM a nezávislých makléřů.
Přečtěte si více

Rychlý dotaz

Zašlete prosím dotaz, budeme odpovědět okamžitě.

Množství

Často kladené otázky [FAQ]

1. Proč elektronické obvody potřebují stabilní napájecí napětí?

Elektronické obvody vyžadují stabilní napájecí napětí, takže komponenty pracují v rámci svých navržených elektrických limitů.Pokud napětí kolísá nebo klesá, obvody se mohou chovat nesprávně, produkovat šum nebo úplně přestat fungovat.

2. Co se stane, když obvod přijme nesprávné napájecí napětí?

Použití nesprávného napájecího napětí může způsobit poruchu, přehřátí nebo trvalé poškození součástí.Přepětí může zničit polovodiče, zatímco podpětí může zabránit správnému fungování obvodů.

3. Jaká je typická úroveň napětí používaná v moderních digitálních obvodech?

Mnoho moderních digitálních obvodů pracuje při nízkém napájecím napětí, jako je 5V, 3,3V, 1,8V nebo nižší.Tyto snížené úrovně napětí pomáhají snížit spotřebu energie a zlepšit účinnost elektronických zařízení.

4. Může obvod pracovat s více napájecími napětími?

Ano, některé elektronické systémy používají více napájecích napětí k napájení různých částí obvodu.Například analogové obvody, digitální logika a procesory mohou vyžadovat různé úrovně napětí.

5. Jak napájecí napětí ovlivňuje kvalitu signálu v elektronických obvodech?

Správné napájecí napětí pomáhá udržovat čisté a stabilní signály v obvodu.Nestabilní nebo hlučné zdroje energie mohou způsobit rušení, zkreslení nebo chyby časování v elektronických systémech.
