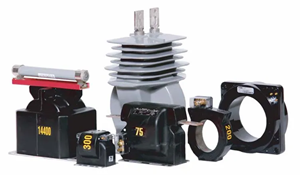

Obrázek 1. Přístrojové transformátory
Přístrojový transformátor je speciální transformátor používaný k měření vysokého proudu a vysokého napětí v elektrických systémech.Převádí tyto velké elektrické hodnoty na menší, bezpečné a standardizované hodnoty, se kterými si měřicí přístroje a ochranná zařízení snadno poradí.Namísto přímého připojení elektroměrů k vysokonapěťovému nebo silnoproudému vedení funguje jako rozhraní mezi napájecím systémem a měřicím zařízením přístrojový transformátor.Přístrojové transformátory jsou navrženy pro přesnost a bezpečnost, nikoli pro napájení.Umožňují monitorování elektrických veličin bez narušení hlavního obvodu.

Obrázek 2. Transformátory proudu (CT)

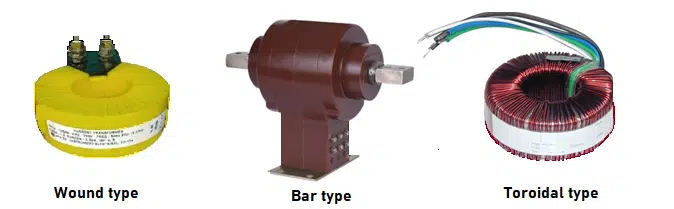

Proudový transformátor (CT) je přístrojový transformátor, který snižuje vysoký střídavý proud na bezpečnou, měřitelnou hodnotu pro monitorování a ochranu.Na obrázku vinutý typ CT poskytuje lepší přesnost pro nižší proudy, tyčový typ CT je široce používán ve vysokoproudých rozvaděčích a toroidní typ CT je kompaktní a snadno se instaluje kolem stávajícího vodiče.Na rozdíl od VT nebo PT je CT určen spíše pro měření proudu než napětí.Jeho hlavním omezením je však to, že sekundár nesmí být nikdy ponechán rozpojený kvůli bezpečnostním rizikům.

Obrázek 3. Schéma zapojení proudového transformátoru (CT).

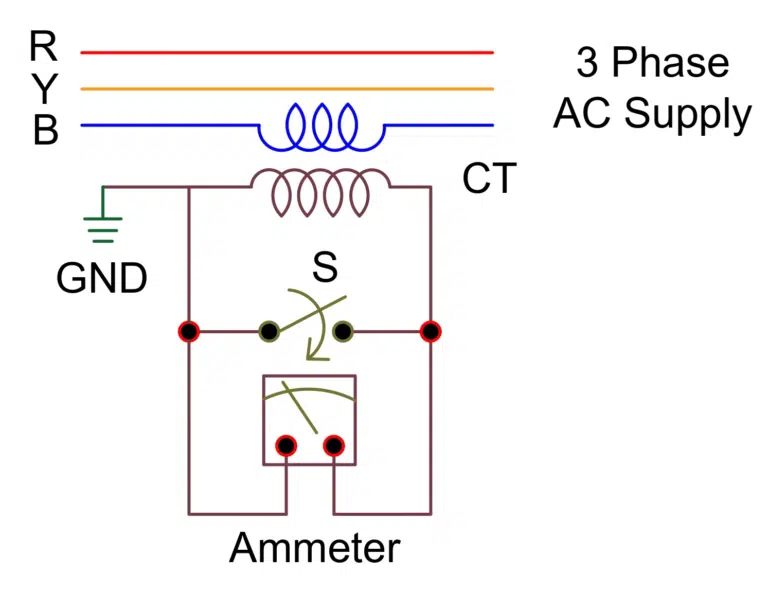

Schéma připojení proudového transformátoru (CT) ukazuje, jak se CT bezpečně používá k měření proudu v třífázovém napájecím systému.Jeden fázový vodič prochází CT a funguje jako primární vinutí, zatímco sekundární je připojeno k ampérmetru pro měření.Toto uspořádání umožňuje přesné monitorování proudu bez vystavení přístrojů vysokému napětí.Uzemnění sekundáru CT zvyšuje bezpečnost a chrání měřicí zařízení.Tato metoda připojení CT se běžně používá v elektrických panelech, měření energie a ochranných systémech pro spolehlivé měření proudu.

Obrázek 4. Transformátory napětí (VT nebo PT)

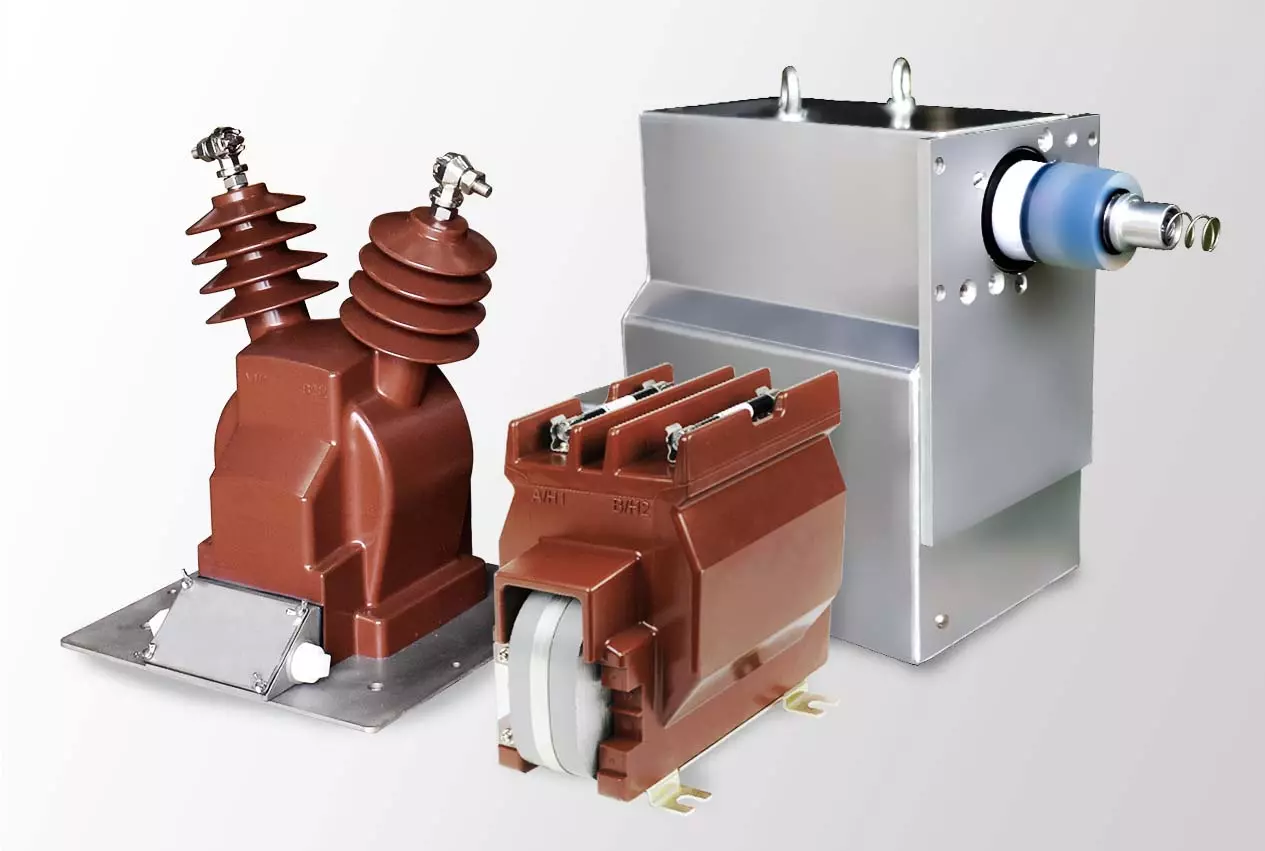

Napěťový transformátor (VT), nazývaný také potenciální transformátor (PT), je přístrojový transformátor, který snižuje vysoké střídavé napětí na bezpečnou, měřitelnou úroveň.Jak je znázorněno na obrázku, VT jsou navrženy s vysokou izolací a přesností, aby přesně reprezentovaly napětí systému.Běžně se používají v energetických systémech pro měření napětí, měření a ochranu.Ve srovnání s CT měří VT napětí místo proudu a je obecně bezpečnější nechat otevřený obvod, ačkoli přesnost závisí na správném zatížení.

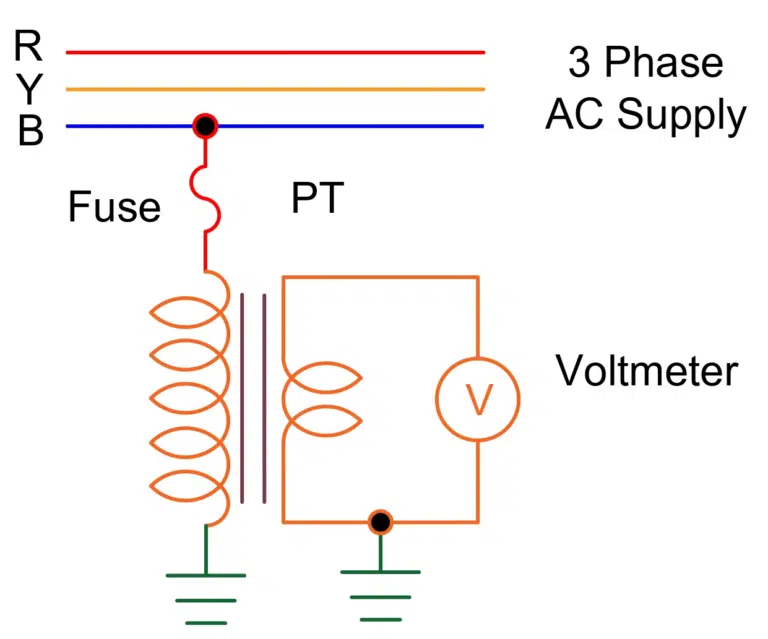

Obrázek 5. Schéma zapojení napěťových transformátorů (VT nebo PT).
Schéma zapojení VT nebo PT ukazuje, jak je transformátor zapojen přes jednu fázi třífázového střídavého napájení.Primární vinutí je připojeno přes pojistku pro ochranu, zatímco sekundární dodává snížené napětí do voltmetru.Toto uspořádání umožňuje bezpečné a přesné měření napětí bez vystavení přístrojů vysokému síťovému napětí.Připojení VT se široce používají v rozváděčích, systémech měření energie a obvodech napěťové ochrany pro spolehlivé monitorování napětí.

Obrázek 6. Princip činnosti přístrojových transformátorů
Přístrojové transformátory se používají k bezpečnému měření vysokého proudu a vysokého napětí pomocí jediného společného principu zvaného elektromagnetická indukce.Bez ohledu na typ fungují všechny přístrojové transformátory zásadně stejným způsobem.

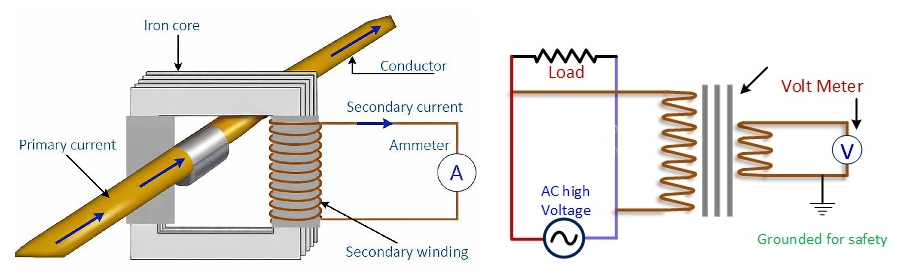

Jak je znázorněno na obrázku 6, když střídavé elektrické množství proudí primární stranou, vytváří měnící se magnetické pole v železném jádru.Toto měnící se magnetické pole spojuje primární a sekundární vinutí.Protože se magnetické pole neustále mění se střídavým napájením, indukuje elektrický výstup v sekundárním vinutí.
Indukovaný sekundární výstup je úměrný primárnímu množství, ale je snížen na bezpečnou úroveň.To umožňuje měřicím přístrojům pracovat přesně, aniž by byly přímo připojeny k vysokoenergetickým elektrickým vedením.Díky tomuto pracovnímu principu poskytují přístrojové transformátory přesné měření, elektrickou izolaci a zlepšenou bezpečnost v aplikacích energetických systémů.

Obrázek 7. Konstrukce kombinovaného přístrojového transformátoru

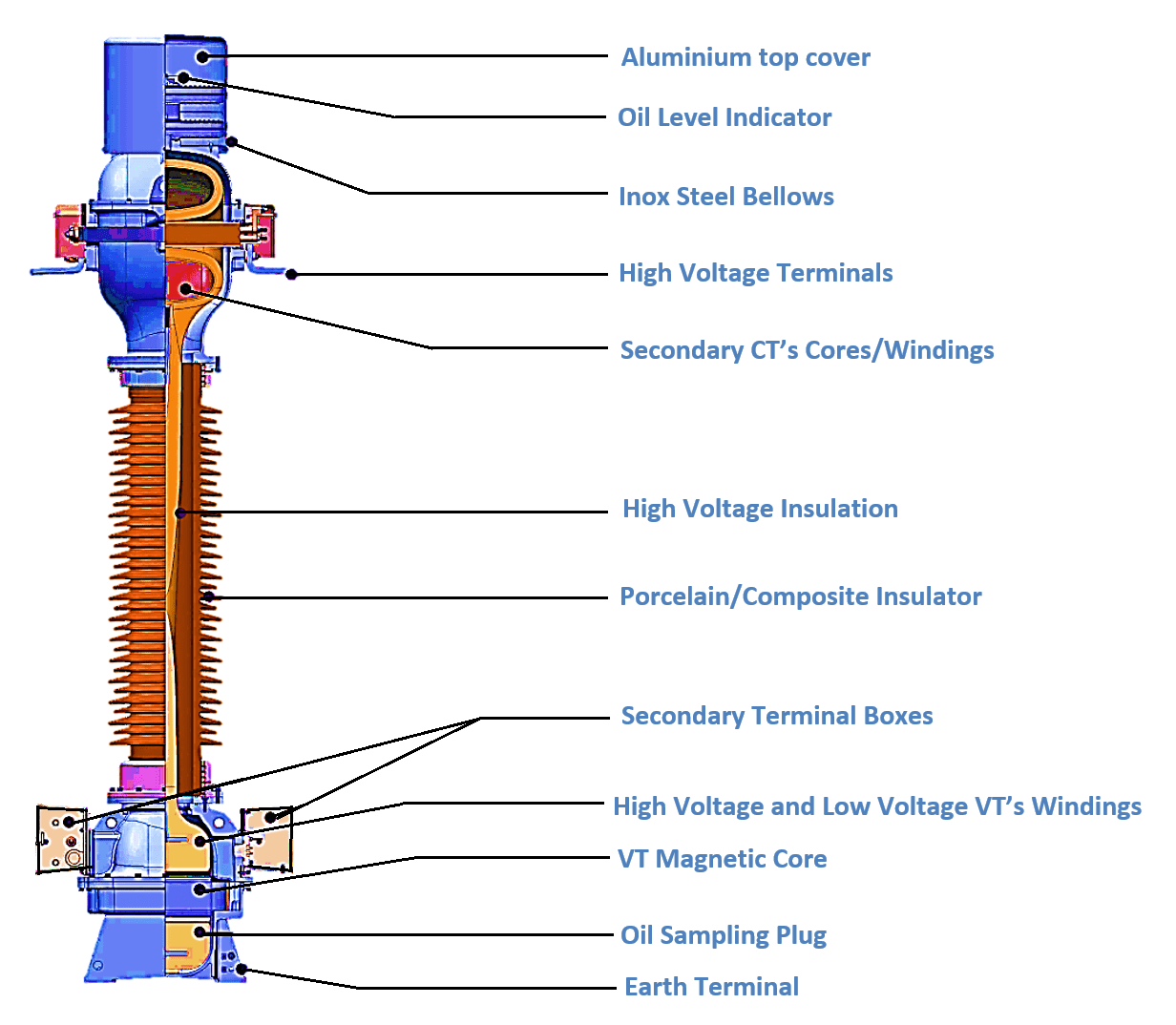

•Hliníkový horní kryt
Chrání vnitřní komponenty před povětrnostními vlivy a vnějším poškozením.Poskytuje také mechanickou pevnost horní konstrukci.
•Ukazatel hladiny oleje
Zobrazuje hladinu izolačního oleje uvnitř transformátoru.Správná hladina oleje zajišťuje účinnou izolaci a chlazení.
•Inox ocelové měchy
Umožňuje expanzi a kontrakci oleje v důsledku teplotních změn.To pomáhá udržovat rovnováhu vnitřního tlaku.
•Vysokonapěťové terminály
Zajistěte připojení k vysokonapěťovému elektrickému vedení.Tyto svorky jsou navrženy tak, aby vydržely vysoké elektrické namáhání.
•Sekundární jádra/vinutí CT
Převeďte vysoký proud ve vedení na nízký, proporcionální proud.Tento výstup využívají měřiče a ochranná relé.
•Izolace vysokého napětí
Elektricky izoluje vysokonapěťové části od zbytku konstrukce.Zlepšuje bezpečnost a spolehlivost.
•Porcelánový / Kompozitní izolátor
Mechanicky podporuje transformátor a zároveň poskytuje vnější izolaci.Také zvyšuje povrchovou vzdálenost, aby se zabránilo přeskoku.
•Sekundární svorkovnice
Umístěte sekundární připojení pro výstupy CT a VT.Umožňují bezpečné připojení k měřicím a ochranným zařízením.
•Vinutí vysokého napětí a nízkého napětí VT
Snižte vysoké napětí na standardní úroveň nízkého napětí.Tato vinutí umožňují přesné měření napětí.
•Magnetické jádro VT
Účinně vede magnetický tok mezi vinutími.Zlepšuje přesnost a snižuje ztráty.
•Zástrčka pro odběr vzorků oleje
Umožňuje testování oleje pro údržbu a sledování stavu.To pomáhá včas odhalit stárnutí izolace.
•Zemský terminál
Připojuje tělo transformátoru k zemi.Zajišťuje bezpečnost tím, že zabraňuje úrazu elektrickým proudem.
• Zajistěte bezpečné měření vysokého napětí a vysokého proudu
• Nabídka standardizovaných sekundárních výstupů (1 A, 5 A, 110 V, 63,5 V)
• Zajistěte vysokou přesnost měření a ochrany
• Elektricky izolujte měřicí přístroje od silových obvodů
• Podpora spolehlivého provozu ochranných relé
• Snižte celkové náklady na měření používáním přístrojů s nízkým hodnocením
• Podléhá chybám poměru a fázového úhlu
• Jádra CT se mohou saturovat při velmi vysokých poruchových proudech
• Určeno hlavně pro 50 Hz nebo 60 Hz systémy
• Vysokonapěťové venkovní jednotky mohou být velké a těžké
• Přesnost závisí na připojené zátěži
|
Specifikace |
Nástroj
Transformátor |
Moc
Transformátor |
|
Hlavní účel |
Používá se pro
měření a ochrany |
Používá se pro
přenos a rozvod energie |
|
Primární funkce |
Kroky dolů
proudu nebo napětí pro měřiče |
Převody
elektrické energie mezi obvody |
|
Typická síla
Manipulace |
Velmi nízké
výkon, obvykle pod 100 VA |
vysoký výkon,
od 1 kVA do 1000 MVA |
|
Typ výstupu |
Standardní
proudový nebo napěťový signál |
Použitelný
elektrické energie |
|
Běžné typy |
Aktuální
transformátor a potenciální transformátor |
Zvyšte a
snižující transformátor |
|
Požadavek na přesnost |
Velmi vysoká
je vyžadována přesnost |
Přesnost je
méně kritické |
|
Standardní sekundární
Hodnoty |
1 A nebo 5 A,
110 V nebo 63,5 V |
Záleží na
systémové napětí |
|
Způsob připojení |
Připojeno k
měřiče a relé |
Připojeno k
zátěže a elektrické vedení |
|
Elektrická izolace |
Poskytuje
silná izolace pro bezpečnost |
Poskytuje
izolace a přenos energie |
|
Zatížení na sekundární |
Velmi malé
a opraveno |
Liší se s
připojená zátěž |
|
Provozní frekvence |
Určeno pro
50 Hz nebo 60 Hz |
Určeno pro
50 Hz nebo 60 Hz |
|
Core Design |
Optimalizováno na
snížit chybu měření |
Optimalizováno na
snížit ztrátu výkonu |
|
Velikost a hmotnost |
Malé a
kompaktní |
Velké a
těžký |
|
Generování tepla |
Velmi nízké teplo
vyrobeno |
Vysoké teplo
vyrobené pod zatížením |
|
Typické aplikace |
Měření
panely a ochranné systémy |
Rozvodny
a energetických sítí |
Přístrojové transformátory jsou široce používány pro měření vysokého napětí a vysokého proudu v energetických systémech.Snižují tyto hodnoty na bezpečnou, standardní úroveň, kterou měřicí přístroje zvládnou.To umožňuje přesné monitorování bez přímého napojení na nebezpečná elektrická vedení.Také chrání měřiče před poškozením.
Přístrojové transformátory dodávají do elektroměrů škálované napěťové a proudové signály.Tyto signály pomáhají správně vypočítat spotřebu elektrické energie.To je důležité pro účtování v obytných, komerčních a průmyslových systémech.Přesné měření zajišťuje spravedlivé poplatky za energii.
Přístrojové transformátory poskytují správné vstupní signály do ochranných relé.Tato relé detekují poruchy, jako jsou přetížení, zkraty a zemní poruchy.Když dojde k poruše, relé rychle izoluje postiženou sekci.To pomáhá předcházet poškození zařízení a výpadkům napájení.
Používají se v rozvodnách a ovládacích panelech ke sledování napětí, proudu a zatížení systému.Mnozí používají tato data k udržení stabilního a spolehlivého toku energie.Nepřetržité sledování pomáhá včas odhalit abnormální stavy.To zlepšuje celkový výkon systému.
Přístrojové transformátory dodávají elektrická data do automatizačních a SCADA systémů.To umožňuje vzdálené monitorování a ovládání energetických sítí.Data pomáhají zlepšit efektivitu a dobu odezvy.Podporuje také moderní aplikace smart grid.
Přístrojové transformátory elektricky izolují měřicí přístroje od vysokonapěťových obvodů.To značně snižuje riziko úrazu elektrickým proudem pro obsluhu.Izolace také chrání citlivé nástroje před napěťovými rázy.V důsledku toho se zvyšuje bezpečnost a spolehlivost systému.
Přístrojové transformátory dělají elektrické měření bezpečnější a přesnější tím, že snižují vysoký proud a napětí a poskytují izolaci.Proudové transformátory a napěťové transformátory plní různé úlohy měření, ale fungují na stejném základním principu.Jsou široce používány pro měření, ochranu, monitorování a automatizaci v energetických systémech.I přes určitá omezení zůstávají důležité pro spolehlivý a bezpečný provoz elektrického systému.
Zašlete prosím dotaz, budeme odpovědět okamžitě.
Ne, přístrojové transformátory pracují pouze se střídavým proudem, protože se spoléhají na elektromagnetickou indukci, která vyžaduje měnící se magnetické pole.
Obvykle se testují během uvádění do provozu a pravidelně během údržby, aby se ověřila přesnost, izolační stav a poměr výkonu.
Chyba poměru je způsobena hlavně ztrátami jádra, magnetizačním proudem, kolísáním zátěže a účinky magnetické saturace.
Ano, venkovní jednotky jsou vyrobeny se silnější izolací, kryty odolnými proti povětrnostním vlivům a vyšší povrchovou vzdáleností, aby vydržely okolní podmínky.
Přetížení může způsobit chyby měření, saturaci jádra, přehřátí a snížení přesnosti, zejména u proudových transformátorů během poruchových stavů.
