Kvalita (Q) Faktor: Rovnice a aplikace

Faktor kvality, neboli „Q“, je důležitý při kontrole toho, jak dobře induktory a rezonátory pracují v elektronických systémech, které používají rádiové frekvence (RF).„Q“ měří, jak dobře obvod minimalizuje ztrátu energie a ovlivňuje rozsah frekvencí, které systém může zvládnout kolem jeho hlavní frekvence.V systémech s induktory, kondenzátory a vyladěnými obvody znamená vyšší 'q' se obvod zaměřuje více na specifickou frekvenci, což je přesnější.

Tento článek se zaměřuje na roli faktoru Q v různých oblastech, jako jsou RF obvody, mechanické systémy a optické technologie, což ukazuje, jak ovlivňuje šířku pásma, stabilitu signálu a energetickou účinnost.Vysvětluje to, jak faktor Q ovlivňuje věci, jako je kontrola šířky pásma, přesnost frekvence, snižování šumu, udržování stabilních oscilací a snižování nežádoucího pohybu.Článek také pojednává o tom, jak se faktor Q počítá v různých systémech.

Katalog

Obrázek 1: Q faktor

Původ faktoru kvality

Koncept faktoru kvality, neboli „Q“, poprvé představil K. S. Johnson z inženýrského oddělení Western Electric Company na začátku 20. století.Johnson zkoumal účinnost cívek při přenosu a přijímání signálů a potřebuje způsob, jak přesněji měřit jejich výkon.Aby to bylo řešeno, vyvinul faktor „Q“ jako numerický nástroj pro vyhodnocení toho, jak účinně cívky prováděné v těchto aplikacích.

Volba dopisu „Q“ nebyla založena na žádném konkrétním technickém zdůvodnění.Johnson to jednoduše vybral, protože většina ostatních písmen již byla přiřazena různým parametrům.Ukázalo se, že tato náhodná volba je docela vhodná, protože „Q“ by se brzy spojilo s kvalitou v elektronických obvodech.Faktor „Q“ poskytl jasný standard pro zlepšení výkonu v různých elektronických komponentách, což je skvělý koncept v terénu.

Dopad faktoru Q na design RF

Selektivita šířky pásma a frekvence

V návrhu rádiové frekvence (RF) je role faktoru Q ovlivňuje šířku pásma.Vysoký faktor Q vytváří úzkou šířku pásma, která je důležitá, když se musíme zaměřit na specifické frekvence.Například ve filtrech nebo naladěných zesilovačích pomáhá úzká šířka pásma zamknout se na určitou frekvenci a blokovat nežádoucí signály, což snižuje rušení.Tato přesnost je dobrá pro systémy, jako jsou buněčné sítě, satelitní komunikace nebo radar, kde musí být signály odesílány a přijímány při přesných frekvencích s minimální chybou.

Někdy je lepší faktor Q s širší šířkou pásma lepší.Z toho těží systémy jako Wi-Fi nebo TV vysílání, zabývají se více frekvencí nebo komplexními signály.Nižší faktor Q pomáhá systému zvládnout více frekvencí a fungovat flexibilněji, což je důležité při širokopásmové komunikaci, kde flexibilita záleží více než přesná regulace frekvence.

Obrázek 2: Šířka a frekvence pásma faktoru Q

Snižování šumu fáze a nežádoucí signály

Faktor Q také ovlivňuje fázový šum v RF systémech.Fázový šum se týká malých změn ve fázi signálu, může zkazit kvalitu signálu a způsobit problémy, jako jsou chvění nebo nežádoucí signály.Oscilátor s vysokým obsahem Q může snížit fázový šum a vytvořit jasnější a stabilnější signál.To je velmi důležité v systémech, jako jsou GPS, frekvenční syntetizátory nebo vysokorychlostní datová komunikace, kde i malé chyby v signálu mohou způsobit velké problémy.Snížením fázového šumu je vysoký faktor Q činí signál spolehlivější.

Kromě toho jsou obvody s vysokým obsahem Q lepší při odmítnutí nežádoucích frekvencí a ujistí se, že je přenášen pouze požadovaný signál.To je užitečné v oborech, jako je lékařské zobrazování nebo vojenský radar, kde je nesmírně důležité mít čistý a přesný signál.

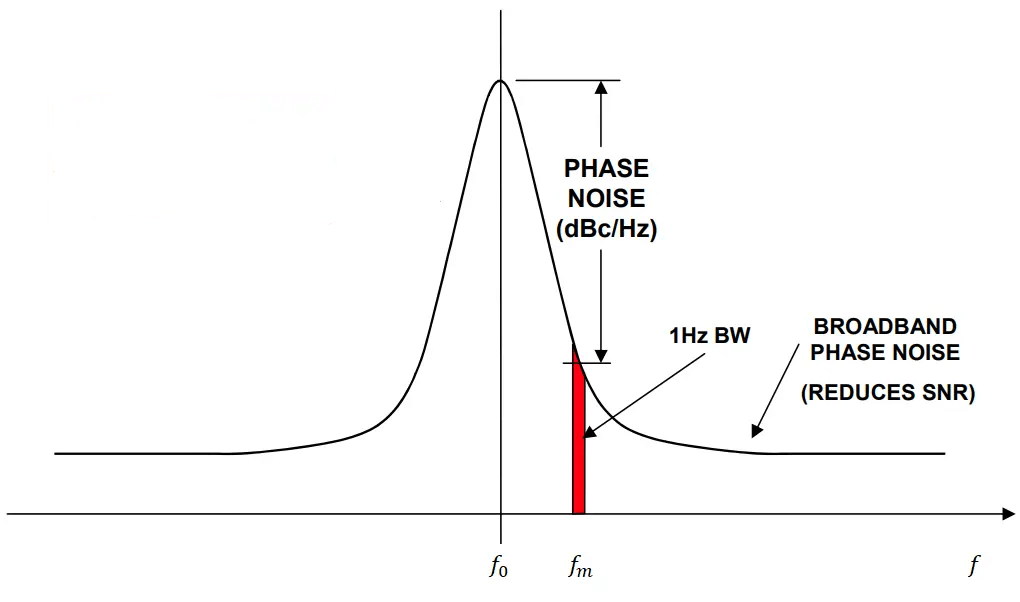

Obrázek 3: Měření fázového šumu

Oscilace a stabilita

Faktor Q také ovlivňuje, jak dobře může obvod udržovat oscilace (opakované signály) v rezonančních obvodech.Vysoký faktor Q pomáhá obvodu udržovat oscilace s minimální ztrátou energie, užitečné v systémech, které v průběhu času potřebují stabilní signály, jako jsou generátory RF hodin.Obvody High-Q mají menší tlumení signálu, což znamená, že oscilace vydrží déle, což vede k stabilnějšímu výkonu.

Avšak v systémech, které potřebují rychle reagovat nebo pracovat v širokém frekvenčním rozsahu, může být příliš mnoho oscilace problémem.V těchto případech nižší faktor Q pomáhá obvodu reagovat rychleji a zabránit nadměrnému zvonění, zlepšit výkon v dynamických systémech, jako jsou adaptivní komunikační sítě.

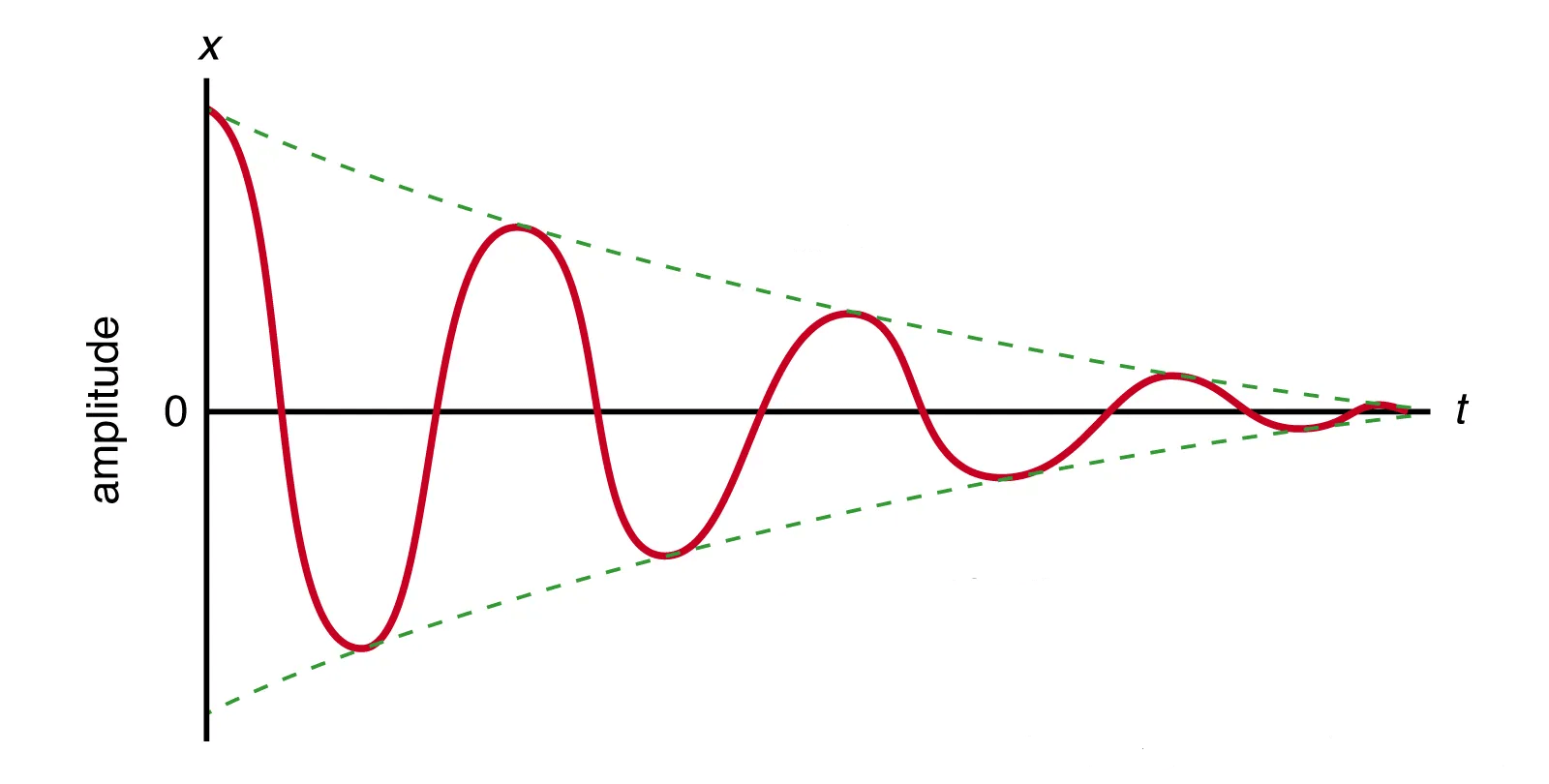

Obrázek 4: Oscilátor a Q faktor

Vliv faktoru kvality na tlumení

Faktor kvality (Q faktor) měří stupeň tlumení v systému, přímo ovlivňuje oscilace a jak rychle se systém stabilizuje po narušení.

Když je obvod narušen, například krokovým impulsem, jeho chování může spadat do jedné ze tří kategorií v závislosti na faktoru Q: nedostatečné tlumení, nadměrné tlumení nebo kritické tlumení.

V systémech s vysokým faktorem Q, Stává se nedostatečně utlumení.To způsobuje, že systém udržuje oscilaci delší dobu, protože s každým cyklem ztrácí jen malou energii.Oscilace se pomalu zmenšují, takže zatímco systém zůstává aktivní déle, trvá také více času, než se usadí.Necestované systémy jsou užitečné, pokud chcete nepřetržité oscilace, jako je v obvodech nebo filtrech nebo filtrech RF).

Pokud je faktor Q nízký, nadměrné utlumení se vyskytuje.V tomto případě se oscilace rychle zastaví a systém se vrací do normálu, aniž by skákal tam a zpět.Přepracované systémy trvá déle, než reagují, ale jsou stabilnější, užitečnější v systémech, které se musí uklidnit bez dalších kolísání, jako jsou řídicí systémy nebo energetická elektronika.

Kritické tlumení stane se, když se systém usadí co nejrychleji, aniž by osciloval.Je to perfektní prostřední půda mezi rychlým a stabilním, takže je ideální pro věci, jako je zavěšení automobilu nebo nějaká elektronika, kde chcete rychlou a hladkou reakci bez jakéhokoli dalšího pohybu.

Obrázek 5: nedostatečně utlumení, nadměrné utlumení a kritické tlumení

Matematické reprezentace faktoru Q

V elektrických obvodech (rezonanční obvody)

Pro rezonantu Obvod RLC (který zahrnuje rezistor, induktor a kondenzátor), faktor Q může být reprezentován jako:

To lze také napsat jako:

Kde:

R = odpor (měří ztrátu energie)

L = indukčnost (měří, kolik magnetické energie je uložena)

C = kapacita (měří, kolik elektrické energie je uloženo)

Zde vysoký faktor Q znamená, že obvod rezonuje silně a ztrácí energii pomalu, zatímco nízký Q faktor znamená, že rychle ztrácí energii.

Obrázek 6: Q Factor rezonančního obvodu řady RLC

V mechanických systémech (oscilátory)

U mechanických systémů, jako je kyvadlo nebo systém hromadného pruhu, je faktor Q měřítkem toho, jak jsou „tlumené“ nebo „neznečištěné“ oscilace.

Vzorec je:

To lze také napsat jako:

Kde:

= Rezonanční frekvence (frekvence, kde systém nejvíce osciluje)

= Šířka pásma (rozsah frekvencí, nad nimiž systém rezonuje)

Vysoký faktor Q znamená menší ztrátu energie a ostřejší rezonanci, zatímco nízký faktor Q naznačuje rychlejší ztrátu energie a širší rezonanci.

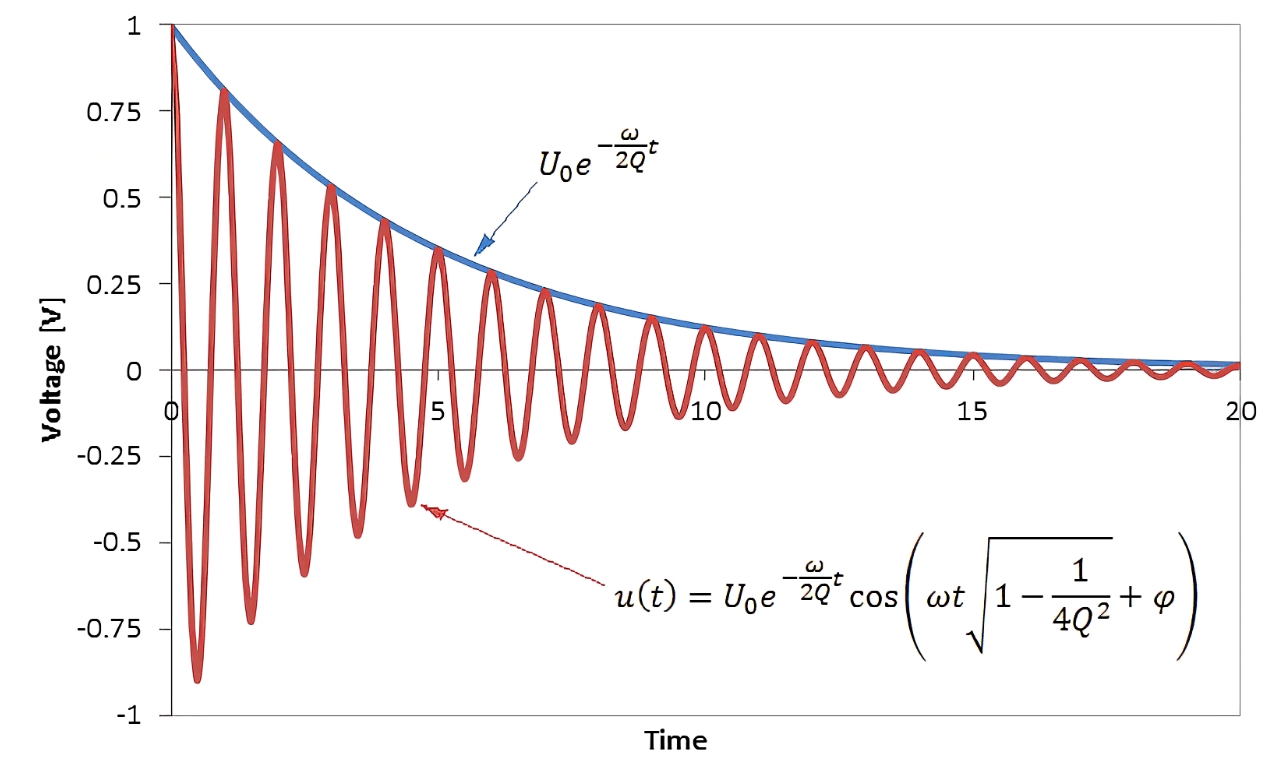

Obrázek 7: Měření faktoru Q pro mechanické systémy

V optice (dutiny a lasery)

V optických systémech faktor Q popisuje ostrost rezonance v optických dutinách, jako jsou ty, které se používají v laserech.Lze jej vypočítat podobně:

V optice tento vysoký Q znamená, že světlo se mnohokrát odrazí před ztrátou energie a vytváří ostrou, dobře definovanou frekvenci pro laser nebo optickou dutinu.

Obrázek 8: Q faktor a ostrost rezonance

Ve filtrech (elektronický nebo akustický)

Faktor Q ve filtrech popisuje selektivitu nebo ostrost filtrového průchodu nebo rezonance.

Vzorec je:

Kde:

• Střední frekvence je frekvence, při které je filtr nejvíce selektivnější.

• Šířka pásma je rozsah frekvencí, který filtr umožňuje.

Vysoký faktor Q ve filtrech znamená, že skrz (selektivnější) prochází pouze úzký rozsah frekvencí, zatímco nízký Q umožňuje širší rozsah (méně selektivní).

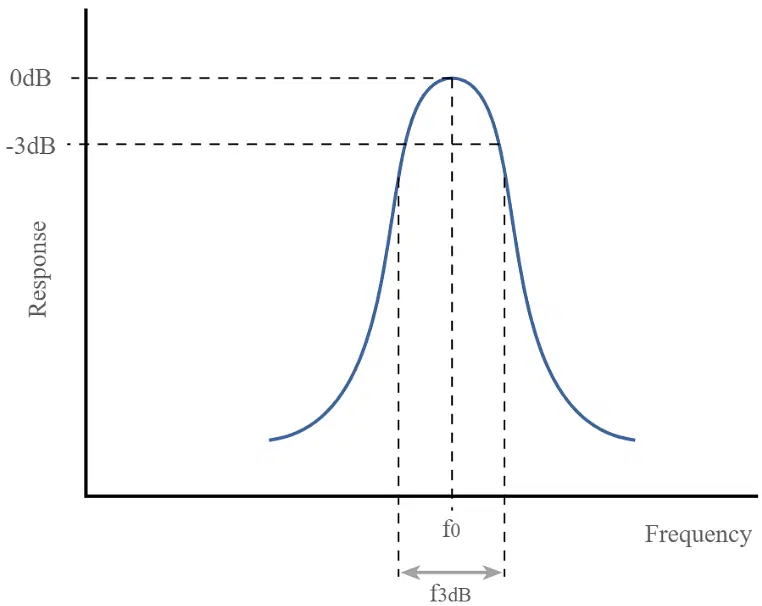

Obrázek 9: Faktor Q ve filtrech

Jak vypočítat kapacitu a Q faktor?

Máte za úkol navrhnout tuningový obvod pro rádiový přijímač, který vyžaduje ostrou selektivitu, což znamená, že musí efektivně rozlišovat mezi rozhlasovými stanicemi, které jsou ve frekvenci blízké.

Obvod by měl rezonovat při 1 MHz a má indukčnost 10 mikrohenries (10 uh) a odpor 5 ohmů.

Vaším cílem je určit kapacitu pro obvod k dosažení této rezonanční frekvence a vypočítat faktor kvality (Q), aby se obvod splňoval požadované specifikace selektivity.

Nejprve vypočítejte rezonanční frekvenci.

Rezonanční frekvence obvodu RLC je popsána vzorem:

Můžeme uspořádat rovnici k vyřešení pro kapacitu C:

Za druhé, vypočítejte kapacitu.

Nahraďte dané hodnoty do vzorce.

• F0 = 1MHz = 1 × 106Hz

• L = 10 μh = 10 × 10–6H

Použití kalkulačky k zjednodušení:

To znamená, že požadovaná kapacitance je asi 2,533 picofarads.

Zatřetí, vypočítejte faktor kvality (Q).

Faktor kvality Q je měřítkem selektivity obvodu a vypočítá se pomocí vzorce:

Nahraďte známé hodnoty:

Výpočet tohoto výnosu:

Abychom dosáhli požadované rezonance při 1 MHz, je vyžadována kapacita asi 2,533 pf.Faktor kvality obvodu je přibližně 280. Tato vysoká hodnota Q naznačuje, že obvod je vysoce selektivní, znamená, že může účinně naladit na konkrétní rozhlasovou stanici a zároveň odmítnout blízké stanice, které jsou blízké frekvenci.Díky tomu je obvod vhodný pro aplikace rádiového ladění.

Faktor Q v lehce tlumeném systému hromadného jaru

Představte si základní systém hromadného pruhu zřízeného v laboratoři fyziky.V tomto nastavení je hmotnost (m) spojena s pružinou se specifickou pružinovou konstantou (k).Hmotnost se může pohybovat tam a zpět podél povrchu bez tření poté, co byla přemístěna z klidové polohy.

Systém sestává z hmotnosti (m) 0,5 kg, připojeného k pružině s pružinou (k) 200 N/m.Koeficient tlumení (b) pro systém je 0,1 ns/m, což ukazuje na mírnou odolnost proti pohybu.Hmotnost je přemístěna o 0,1 m od své rovnovážné polohy a nastavuje počáteční podmínky pro jeho pohyb.

Charakteristiky oscilace

Přirozená frekvence (ω₀): Přirozená frekvence nebo frekvence, při které systém osciluje bez tlumení, lze určit pomocí vzorce:

kde K je jarní konstanta a m je hmota.

Poměr tlumení (ζ): Poměr tlumení nám říká, jak moc systém odolává oscilaci.Vypočítá se podle rovnice:

kde B je koeficient tlumení.

Tlumená frekvence (Ωₑ): Pokud systém zažije tlumení, je frekvence oscilace o něco nižší než přirozená frekvence.Tlumičená frekvence se vypočítá:

Výpočty rezonanční frekvence a šířky pásma

Rezonanční frekvence (): Toto je frekvence, při které by se systém osciloval v nepřítomnosti tlumení.Souvisí to s přirozenou frekvencí, ω₀, od:

Šířka pásma (): Šířka pásma měří, jak se rozprostírá frekvenční rozsah kolem rezonanční frekvence, kde systém stále osciluje s nejméně polovinou maximálního výkonu.Aproximace šířky pásma je:

kde Q je faktor kvality systému.

Dynamika energie

Energie uložená na jaře: Potenciální energie uložená na jaře, když je hmota na svém maximálním posunu (A), je dána:

Ztracená energie na cyklus: Ztráta energie dochází v důsledku tlumicí síly.U systémů s tlumením světla může být energie ztracená v jednom cyklu aproximována jako:

Výpočet faktoru kvality (Q)

Faktor kvality, , naznačuje, jak je systém nedostatečně oddaný, s vyššími hodnotami, což znamená menší ztrátu energie.Najdete ji pomocí:

Použití vzorců s danými hodnotami

Použití parametrů pro jarní konstantu a posunutí :

Přirozená frekvence je:

Rezonanční frekvence je pak:

Pro koeficient tlumení b = 0,1 ns/m:

S poměrem tlumení se tlumená frekvence stává:

Energie ztracená za cyklus je:

Nahrazení hodnot pro uloženou energii a ztracenou energii:

V tomto systému hromadného pruhu tedy faktor kvality přibližně 500,76 ukazuje, že systém je pouze lehce tlumený a ztrácí malé množství energie na cyklus.Má ostrou rezonanci kolem 3,183 Hz, což je vhodný pro experimenty, kde je důležité pozorování dlouhodobých oscilací nebo rezonance, například ve studiích rezonančních jevů a tlumení.

Výpočet faktoru Q pásmového filtru ve zvukových systémech

Navrhujeme zvukový filtr pro stereo systém, který zdůrazňuje specifický frekvenční rozsah kolem 1000 Hz.Tento druh filtru je užitečný, když chceme uvést určité instrumentální zvuky v hudební stopě, která by se jinak mohla ztratit mezi jinými frekvencemi.

Frekvence středu (): 1000 Hz (frekvence, kterou chceme zdůraznit)

Šířka pásma (): 50 Hz (rozsah frekvencí povolených kolem středové frekvence, od 975 Hz do 1025 Hz)

Pro stanovení ostrosti nebo selektivity filtru vypočítáme jeho Q faktor.Vzorec pro faktor Q je:

Nyní pomocí našich parametrů:

Zapojíte je do rovnice:

Faktor Q 20 znamená, že filtr je vysoce selektivní.Umožňuje průchodu úzkým pásem kmitočtů poblíž středu (1000 Hz).To je ideální pro zvukové situace, kdy chcete vytvořit konkrétní nástroj vyniknout, a zároveň minimalizovat rušení z frekvencí mimo tuto pásmo.

Pokud by byl faktor Q nižší, filtr by umožnil projít širší škálou frekvencí, což by bylo méně selektivní.V takovém případě by se specifický zvuk, který se snažíte zvýraznit, by se mohl spojit s dalšími blízkými frekvencemi, což snižuje jasnost účinku.

Závěr

Studie faktoru Q napříč různými systémy ukazuje, jak důležité je ovlivňovat výkon elektronických, mechanických a optických zařízení.Pomáhá zlepšovat věci, jako je ostré ladění v rádiových frekvencích a je signály jasnější a stabilnější v GPS a telekomunikacích.Pohled na to, jak to ovlivňuje tlumení, oscilace a využití energie, poskytuje užitečné nápady pro vytváření lepších systémů.Jak se technologie posouvá vpřed, bude vědět, jak ovládat faktor Q, bude i nadále důležité pro rozvoj věcí, jako je satelitní komunikace, lékařské nástroje a každodenní elektronika, což těmto systémům pomůže uspokojit moderní potřeby a posunout limity toho, co je možné.

Často kladené otázky [FAQ]

1. Jaký je faktor Q používán k měření?

Faktor Q nebo faktor kvality měří, jak účinně rezonátor, jako je elektrický obvod nebo mechanický systém, ukládá energii vzhledem k energii, kterou ztrácí za cyklus.Používá se primárně v kontextech zahrnujících oscilátory a rezonanční obvody, kde naznačuje tlumení systému.Vyšší Q faktor znamená menší ztrátu energie vzhledem k uložené energii, což ukazuje na ostřejší rezonanční vrchol ve frekvenční odezvě.

2. Jaká je funkce hodnoty Q?

Funkcí hodnoty Q je poskytnout metriku pro posouzení ostrosti rezonančního vrcholu systému.Kvantifikuje selektivitu a stabilitu rezonátoru, například ve filtrech, oscilátorech a dutinách.Vysoká hodnota Q znamená, že zařízení si může vybrat nebo odmítnout frekvence velmi blízké rezonanční frekvenci, zejména v aplikacích, jako jsou filtry rádiové frekvence (RF) a oscilátory.

3. Co je dobrý Q faktor?

„Dobrý“ Q faktor je závislý na kontextu a liší se podle aplikace.U aplikací vyžadujících vysokou selektivitu, například v pásmových filtrech nebo úzkopásmových anténách, je žádoucí vysoký faktor Q (např. Stovky nebo tisíce).Naproti tomu pro širokopásmové aplikace je obvykle výhodnější nižší faktor Q, který má za následek širší šířku pásma a rychlejší odezvu.

4. Co je faktor kvality záření q?

Faktor kvality záření Q, zejména v kontextu antén, měří účinnost antény při vyzařování energie, kterou dostává.Srovnává skladovanou energii v blízkém poli kolem antény s energií vyzařovanou s vzdáleným polem.Nižší záření Q označuje účinnější záření a širší šířku pásma, prospěšná pro přenos širšího rozsahu frekvencí.

5. Jaký je faktor kvality v AC?

V obvodech střídavého proudu faktor kvality popisuje, jak je podlahovaný oscilátor nebo obvod.Vypočítává se jako poměr reaktivitu indukčních nebo kapacitních prvků k odporu v obvodu.Vyšší Q v AC obvodech ukazuje na ostrý rezonanční pík, což znamená, že obvod je selektivnější pro úzký rozsah frekvencí kolem jeho přirozené frekvence.

6. Jaká je výhoda Q faktoru?

Mezi výhody vysokého Q faktoru patří zlepšená selektivita ve frekvenční diskriminaci, větší stabilitu při kontrole frekvence a vyšší účinnost úspory energie během oscilací.Díky tomu jsou komponenty s vysokým obsahem Q ideální pro filtry, oscilátory a rezonanční obvody, kde je důležité přesné regulace frekvence a minimální ztráta energie.Pro širší frekvenční aplikace může být nižší Q prospěšnější, protože umožňuje širší operační šířku pásma a rychlejší přechodnou odezvu.
