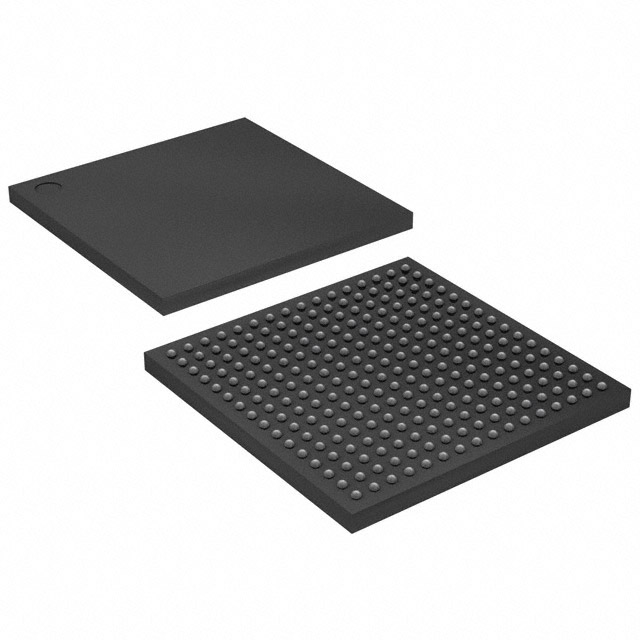

XC95288XL-10FG256C CPLD pro průmyslové a vestavěné systémy

XC95288XL-10FG256C je všestranný CPLD ideální pro průmyslové a vestavěné systémy, nabízí spolehlivé logické řízení, provoz s nízkou spotřebou, flexibilní konfiguraci I/O a robustní výkon pro různé digitální aplikace.

Katalog

XC95288XL-10FG256C Přehled

The XC95288XL-10FG256C je programovatelné logické zařízení navržené pro zpracování úloh s pevným řízením a rozhraním ve vestavěných a průmyslových systémech.Používá energeticky nezávislou konfiguraci, která umožňuje okamžitý provoz při zapnutí bez externí paměti.Zařízení podporuje střední logickou kapacitu se širokou škálou konfigurovatelných vstupních a výstupních připojení, díky čemuž je vhodné pro lepicí logiku, řízení časování a zpracování protokolů.Jeho 3,3V provoz pomáhá snížit celkovou spotřebu energie systému při zachování stabilního chování signálu.Balíček mřížky jemného rozteče podporuje kompaktní rozložení desek a spolehlivou integraci do hustých designů.Při pohledu na XC95288XL-10FG256C?Kontaktujte nás pro kontrolu aktuálních zásob, dodací lhůty a ceny.

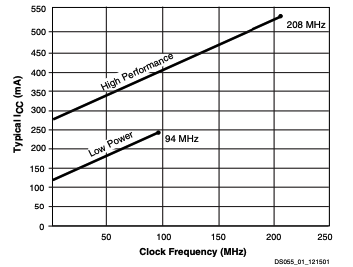

Typická Icc vs. frekvence XC95288XL-10FG256C

Graf zobrazující typický napájecí proud na svislé ose proti hodinové frekvenci na vodorovné ose, aby bylo vidět, jak se spotřeba energie mění s provozní rychlostí.Jsou prezentovány dvě charakteristické křivky, jedna označená jako nízký výkon a druhá vysoký výkon, indikující různé podmínky vnitřní konfigurace.Proud se zvyšuje téměř lineárně, jak frekvence stoupá, s referenčními body označenými kolem 94 MHz a 208 MHz pro označení reprezentativních provozních oblastí.Graf poskytuje srovnávací pohled na očekávaný odběr proudu napříč frekvenčními rozsahy a podporuje odhad chování napájení během časování systému a plánování výkonu.

Model CAD XC95288XL-10FG256C

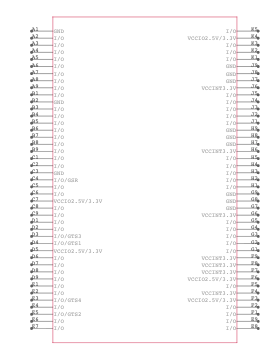

XC95288XL-10FG256C Symbol

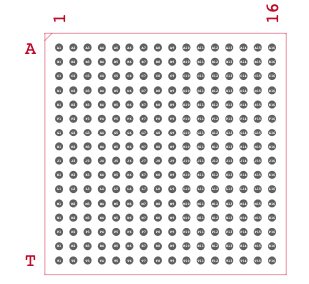

Stopa XC95288XL-10FG256C

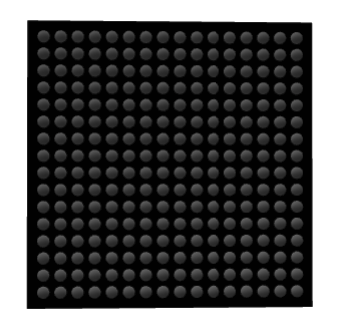

3D model XC95288XL-10FG256C

Vlastnosti XC95288XL-10FG256C

Programovatelnost v systému a výdrž konfigurace

XC95288XL-10FG256C podporuje programování v systému, což umožňuje aktualizaci logických funkcí po instalaci zařízení na obvodovou desku.Tato schopnost odstraňuje potřebu fyzické výměny během revizí.Zařízení je dimenzováno na minimálně 10 000 cyklů naprogramování a vymazání, což podporuje opakované aktualizace v rámci vývoje a dlouhodobého používání bez snížení spolehlivosti konfigurace.

Logická hustota a organizace makrobuněk

Toto zařízení poskytuje 288 makrobuněk uspořádaných v 16 logických blocích.Struktura umožňuje, aby byla logika organizována předvídatelným a kontrolovaným způsobem.Podporuje řídicí logiku, dekódovací funkce a operace související s časováním, které těží z pevného, ​​deterministického chování.

Ekvivalence počtu hradel a funkční rozsah

Dostupné logické prostředky jsou ekvivalentní přibližně 6 400 logických hradel.Tato kapacita vyhovuje aplikacím, které vyžadují mírnou složitost bez zbytečné režie.Umožňuje kombinovat více řídicích funkcí do jediného programovatelného zařízení.

Chování zpoždění propagace a načasování

Maximální zpoždění šíření 10 nanosekund podporuje rychlou odezvu signálu v rámci logických cest.Tato časová charakteristika pomáhá udržovat konzistentní chování v systémech, kde jsou vyžadovány předvídatelné doby odezvy napříč řídicími signály a signály rozhraní.

Rozsah provozního napětí a výkonové charakteristiky

Rozsah vnitřního provozního napětí se pohybuje od 3,0 V do 3,6 V.Tato řada je v souladu s běžnými 3,3 V logickými systémy a podporuje sníženou spotřebu energie ve srovnání s logickými zařízeními s vyšším napětím při zachování stabilní úrovně signálu.

Dostupnost programovatelného vstupu a výstupu

V závislosti na konfiguraci je k dispozici až 192 programovatelných vstupních a výstupních pinů.Tato flexibilita umožňuje zařízení připojit se k široké škále externích signálů a přizpůsobit se různým uspořádáním desek a systémovým požadavkům.

Rozsah provozních teplot

Rozsah provozních teplot je specifikován od 0 stupňů Celsia do 70 stupňů Celsia.Tato řada podporuje použití v kontrolovaných komerčních a lehkých průmyslových prostředích, kde se očekávají stabilní tepelné podmínky.

Typ balíčku a fyzická integrace

Zařízení je zabaleno v mřížce 256 kuliček s jemným roztečím o rozměrech 17 mm x 17 mm.Tento balíček podporuje vysokou hustotu pinů a zároveň umožňuje kompaktní design desek a spolehlivou montáž na povrch.

XC95288XL-10FG256C Technické specifikace

Atribut produktu	Hodnota atributu
Výrobce	AMD Xilinx
Napájení - interní	3V ~ 3,6V
Dodavatelský balíček zařízení	256-FBGA (17x17)
série	XC9500XL
Programovatelný typ	Programovatelné v systému (min. 10 000 cyklů naprogramování/vymazání)
Balíček / pouzdro	256-BGA
Balíček	Hromadně
Provozní teplota	0 °C ~ 70 °C (TA)
Počet makrobuněk	288
Počet logických prvků/bloků	16
Počet I/O	192
Počet bran	6400
Typ montáže	Povrchová montáž
Doba zpoždění tpd(1) Max	10 ns
Základní číslo produktu	XC95288
Stav RoHS	Nesplňuje RoHS
Úroveň citlivosti na vlhkost (MSL)	3 (168 hodin)
Status REACH	REACH nedotčeno
ECCN	EAR99
HTSUS	8542,39,0001

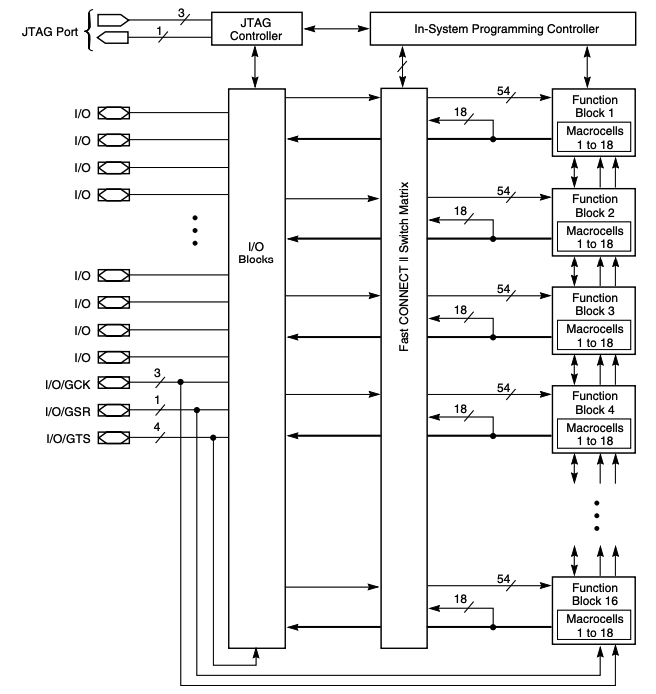

Architektura XC95288XL-10FG256C

Vnitřní logika je organizována kolem matice přepínačů Fast CONNECT II, která směruje signály mezi I O bloky a šestnácti funkčními bloky, z nichž každý obsahuje až osmnáct makrobuněk.Architektura integruje vyhrazené cesty pro globální hodiny, globální resetování nastavení a globální třístavové řízení, což umožňuje jednotnou distribuci časovacích a řídicích signálů napříč zařízením.I O bloky propojují externí piny s vnitřní logikou a připojují se přímo k výstupům funkčních bloků pro efektivní přenos signálu.Řadič JTAG a řadič programování systému jsou zahrnuty na nejvyšší úrovni, což umožňuje přístup k hraničnímu skenování a konfiguraci zařízení prostřednictvím standardních připojení JTAG při sdílení přístupu k in

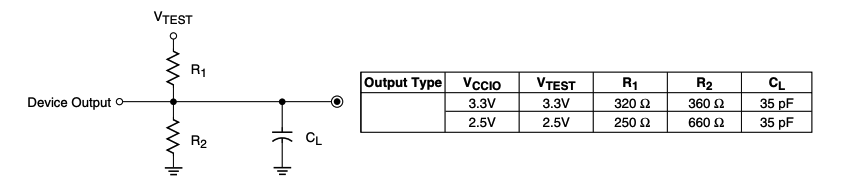

Střídavý zátěžový obvod XC95288XL-10FG256C

Konfigurace výstupní zátěže používaná pro měření časování střídavého proudu, sestávající z odporového děliče a kapacitní zátěže připojené k výstupnímu kolíku zařízení.Obvod aplikuje testovací napětí přes rezistor R1, zatímco rezistor R2 poskytuje referenční cestu k zemi a vytváří definovaný stav zatížení.Zatěžovací kondenzátor CL je připojen z výstupního uzlu k zemi, aby modeloval kapacitní efekty pozorované během přechodů signálu.Doprovodná tabulka specifikuje ověřené hodnoty rezistorů a kondenzátorů pro různé úrovně VCCIO, což zajišťuje konzistentní a opakovatelné podmínky měření při vyhodnocování výkonu spínání výstupu a charakteristik zpoždění šíření.

Aplikace XC95288XL-10FG256C

Digitální konsolidace logiky lepidla

XC95288XL-10FG256C se používá ke spojení více diskrétních logických funkcí do jednoho programovatelného zařízení.Zvládá dekódování, hradlování a jednoduché úlohy časování, které by jinak vyžadovaly několik logických komponent.Tento přístup pomáhá zjednodušit rozložení desek a udržuje chování signálu konzistentní napříč souvisejícími řídicími cestami.

Průmyslové řídicí a automatizační systémy

V průmyslových řídicích systémech zařízení spravuje pevné logické úlohy, jako je sekvenování, blokování a řízení stavu.Jeho předvídatelné chování při časování podporuje stabilní provoz v prostředích, kde je vyžadována opakovatelná logická odezva během cyklů napájení a dlouhých provozních období.

Řízení telekomunikací a logika rozhraní

Zařízení se používá v telekomunikačních zařízeních pro řízení řídicích signálů mezi subsystémy.Podporuje přizpůsobení rozhraní, koordinaci signálů a sekvenční řízení, což pomáhá udržovat řádný provoz během spouštění, resetování a normální činnosti systému.

Vestavěné systémy s požadavky na energeticky nezávislou logiku

Vestavěné systémy často spoléhají na logiku, která musí být k dispozici okamžitě po zapnutí.Energeticky nezávislá konfigurace XC95288XL-10FG256C umožňuje, aby pevné řídicí funkce začaly fungovat bez zpoždění, podporuje inicializaci systému a včasnou správu signálu.

Řízení spotřební elektroniky a směrování signálu

Ve spotřební elektronice zařízení podporuje sekvenční řízení a směrování signálů mezi procesory, pamětí a periferními bloky.Pomáhá koordinovat aktivační signály a vztahy časování při zachování kompaktní logické stopy.

Starší údržba systému a kontinuita architektury

XC95288XL-10FG256C se používá při údržbě nebo aktualizaci návrhů založených na architektuře XC9500XL.Umožňuje zachování stávajících logických funkcí a zároveň podporuje drobné aktualizace, což pomáhá prodloužit životnost zavedených systémů.

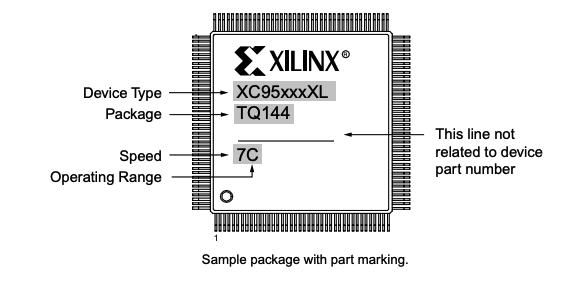

Označení části zařízení XC95288XL-10FG256C

Rozvržení označení obalu, které definuje, jak jsou identifikační informace zařízení zakódovány přímo na povrch součásti.Označení odděluje pole pro typ zařízení, kód balení, rychlostní stupeň a provozní rozsah, přičemž každé je umístěno na pevném místě, aby bylo možné vizuálně ověřit.Typ zařízení identifikuje rodinu XC9500XL a specifickou logickou hustotu, zatímco kód balení označuje fyzický styl balení.Rychlostní stupeň označuje výkon časování a provozní rozsah specifikuje podporované teplotní podmínky.Je zobrazen další řádek, který výslovně nesouvisí s číslem dílu zařízení, což objasňuje, která označení jsou funkční identifikátory a které výrobní reference.

Výhody a nevýhody XC95288XL-10FG256C

Výhody

• Vysoký počet makrobuněk podporuje více řídicích funkcí v rámci jednoho zařízení

• Programovatelnost v systému umožňuje aktualizace logiky bez odstranění zařízení z obvodu

• Maximální zpoždění 10 nanosekund vyhovuje středně rychlým úlohám digitálního řízení

• Velký počet vstupních a výstupních pinů podporuje širokou konektivitu externího signálu

• Stabilní 3,3 V provoz dobře zapadá do běžných systémových napájecích kolejnic

• Zavedená architektura XC9500XL poskytuje konzistentní chování při časování

Nevýhody

• Rozsah provozních teplot je omezen na kontrolovaná komerční prostředí

• Logická hustota je nižší než u novějších programovatelných logických zařízení

• Sada funkcí odráží dřívější generaci návrhu programovatelné logiky

• Chování napájení je méně optimalizované ve srovnání s novějšími řešeními

• Velikost balení a počet kolíků mohou převyšovat potřeby jednodušších konstrukcí

XC95288XL-10FG256C Alternativy

Číslo dílu	Výrobce	Klíčové vlastnosti	Use Case/Notes
XC95288XL-10FG256I	AMD Xilinx	CPLD s 288 makrobuňkami a maximálním zpožděním šíření 10 ns.Podporuje programování v systému a rozšířený teplotní provoz v balíčku BGA s jemným tónem.	Používá se v průmyslových a vestavěných řídicích systémech, které vyžadují spolehlivou programovatelnou logiku za širších teplotních podmínek.
XC95288XL-10FGG256I	AMD Xilinx	CPLD s 288 makrobuňkami se stejným rychlostním stupněm jako standardní zařízení XC95288XL.Dodáváno v obalu přátelském k průchozímu otvoru pro snadnější manipulaci.	Dobře se hodí pro prototypování, zkušební desky nebo starší návrhy, které preferují montáž skrz otvory.
XC95288XL-10BG256C	AMD Xilinx	CPLD s 288 makrobuňkami, nízkonapěťovým provozem a kompaktním BGA balením pro povrchovou montáž pro prostorově efektivní uspořádání.	Běžně se používá v komerční a průmyslové elektronice, kde je vyžadována kompaktní velikost a stabilní programovatelná logika.

O Xilinx

Xilinx je technologická společnost známá vývojem programovatelných logických zařízení používaných v široké řadě elektronických systémů.Jeho produktové portfolio zahrnuje programovatelná logická řešení navržená pro podporu řízení, rozhraní a úloh zpracování v mnoha aplikačních oblastech.Společnost si vybudovala silnou pověst tím, že se zaměřuje na předvídatelné chování, dlouhodobou podporu platformy a flexibilitu designu.Jeho programovatelná zařízení jsou široce používána v systémech, které oceňují pevnou logiku, rychlé spuštění a spolehlivý provoz.Produkty Xilinx jsou běžně vybírány pro návrhy, které vyvažují logické schopnosti se stabilním výkonem a dobře zavedenými návrhářskými nástroji.

Závěr

XC95288XL-10FG256C vám poskytuje spolehlivý způsob, jak zpracovávat úlohy s pevnou logikou bez zvýšení složitosti.Díky energeticky nezávislému designu se můžete spolehnout na okamžitý provoz při zapnutí.Struktura makrobuněk a chování načasování usnadňují plánování a údržbu řídicí logiky.Široká podpora I/O pomáhá zapadat do mnoha rozložení desek.Díky známé architektuře a stabilnímu výkonu zůstává praktickou volbou pro údržbu nebo rozšiřování stávajících návrhů.
