Vše, co potřebujete vědět o senzorech MAF s hromadným vzduchem

Senzor hmotnostního vzduchu (MAF) je klíčovou součástí ve vozidle, která pomáhá ovládat motoru, kolik paliva je třeba měřit množství vzduchu vstupujícího do motoru.Zajišťuje správnou rovnováhu vzduchu a paliva, která zlepšuje výkon, palivovou účinnost a emise.Pokud je senzor MAF vadný, může vaše auto zažít špatné zrychlení, hrubé volnoběh nebo dokonce zastavit.Pochopení toho, jak to funguje, jak jej testovat a nahradit, a rozpoznávat známky selhání vám může pomoci vyhnout se větším problémům s motorem.Tato příručka vysvětluje vše, co potřebujete vědět o Sensorech MAF, od toho, jak fungují po běžné problémy a kroky řešení problémů.Ať už chcete čistit, otestovat nebo vyměnit senzor, tento článek poskytuje jasné a praktické informace.Udržování snímače MAF v dobrém stavu může pomoci motoru běžet hladce a efektivně.

Katalog

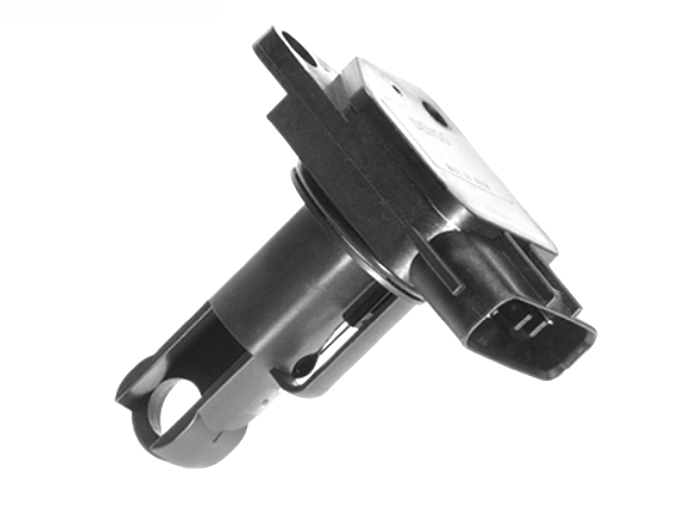

Obrázek 1. Senzor toku hmotnostního vzduchu

Co je to senzor MAF?

Senzor hmotnostního vzduchu (MAF) je důležitou součástí motorového systému vozidla.Jeho úkolem je měřit, kolik vzduchu vstupuje do motoru, a pomáhá řídicí jednotce motoru (ECU) provést správné úpravy pro dodávání paliva.Tato rovnováha je nezbytná pro hladký výkon, lepší palivovou účinnost a nižší emise.

Senzor MAF funguje pomocí vyhřívaného drátu nebo tenkého filmového prvku.Když se vzduch pohybuje nad touto součástí, ochladí ji.Senzor pak měří, jak moc teplota klesá a převádí tato data do elektrického signálu.ECU tento signál přečte a určuje, kolik paliva potřebuje motor v daném okamžiku.

Neustálým monitorováním proudění vzduchu pomáhá senzor MAF motoru upravit vstřikování paliva a načasování zapalování v reálném čase.Tím je zajištěno, že vozidlo běží hladce, ať už na volnoběh, zrychlování nebo jízdu stabilní rychlostí jezdíte.

Pokud se však snímač MAF zanechá nebo přestane správně fungovat, může na ECU odeslat nesprávná data.To může způsobit problémy, jako je špatná spotřeba paliva, hrubé volnoběh, váhání při jízdě nebo dokonce zastavení.Pokud si tyto problémy všimnete, může být nutné čistit nebo vyměnit senzor, aby se obnovila normální funkce motoru.

Jak funguje senzor MAF?

Senzor hmotnostního vzduchu (MAF) je umístěn v potrubí vzduchu, umístěný mezi vzduchový filtr a škrticí klapkou motoru.Hraje klíčovou roli při pomoci motoru určit, kolik vzduchu přichází, aby bylo možné doručit správné množství paliva pro správné spalování.

Tento senzor pracuje pomocí vyhřívaného drátu nebo tenkého filmového prvku.Když kolem něj protéká vzduch, pohybující se vzduch ochlazuje vyhřívanou součást.Senzor pak měří rozdíl teploty a přeměňuje jej na elektrický signál.Čím silnější je proudění vzduchu, tím větší je chladicí účinek, což vede ke změnám v elektrickém signálu.Tato data jsou odeslána do řídicí jednotky motoru (ECU), která je interpretuje a odpovídajícím způsobem upravuje dodávku paliva.

ECU se nespoléhá pouze na senzor MAF-také zvažuje vstup z jiných senzorů k doladění směsi vzduchu.Neustálým provedením malých úprav se systém zajišťuje hladce motoru a dodává správnou rovnováhu energie a palivové účinnosti a zároveň udržuje nízké emise.

Senzor MAF navíc pomáhá regulovat jak vstřikování paliva, tak načasování zapalování na základě rychlosti proudění vzduchu.To znamená, že senzor přímo ovlivňuje, jak dobře váš motor reaguje na zrychlení a udržuje výkon za různých jízdních podmínek.Pokud senzor nefunguje správně, může to vést k nesprávnému dodávání paliva, což způsobuje problémy, jako je pomalé zrychlení, špatný počet najetých kilometrů nebo drsné volnoběh.

Typy senzorů MAF

Senzory hromadného vzduchu (MAF) přicházejí v různých vzorcích, ale všechny slouží stejnému účelu - měřítko množství vzduchu vstupujícího do motoru tak, aby bylo možné injikovat správné množství paliva.Dva nejběžnější typy senzorů MAF jsou horké dráty a horké filmové senzory.Zatímco obě pracují s využitím stejného základního principu, k měření proudění vzduchu používají mírně odlišnou technologii.

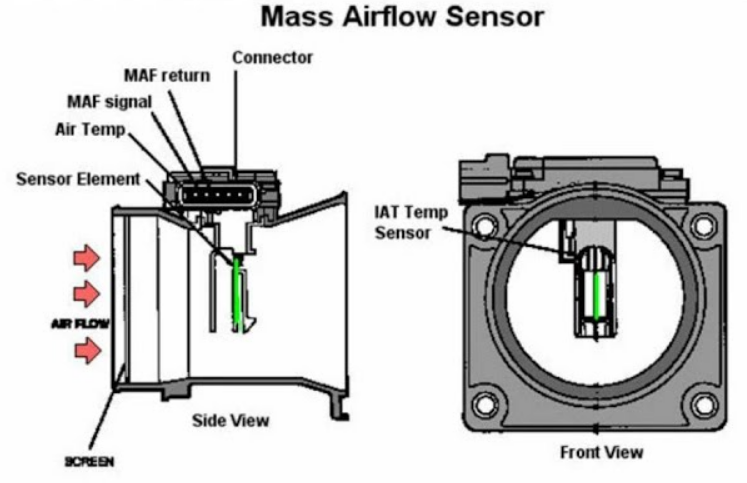

Obrázek 2. Senzory MAF

Senzor MAF s horkým drátem

Senzor Hot Wire MAF je jedním z nejpoužívanějších vzorů.Funguje zahříváním tenkého drátu na specifickou teplotu a sledováním toho, jak moc se vychladne, když přes něj vzduch prochází.Vzhledem k tomu, že pohybující se vzduch odebírá teplo, množství chlazení závisí na objemu vzduchu vstupujícího do motoru.

Senzor nepřetržitě upravuje elektrický proud tak, aby drát udržel na správné teplotě.Když protéká více vzduchu, vodič se ochladí rychleji a senzor zvyšuje proud pro udržení teploty.Tato změna elektrického proudu je poté převedena na signál, který řídicí jednotka motoru (ECU) používá pro výpočet proudění vzduchu.

Senzory horkého drátu jsou známé tím, že jsou spolehlivé a přesné, ale mohou se v průběhu času kontaminovat.Nahromadění nečistot a oleje na drátu může narušit jeho schopnost správně měřit vzduch, což vede k nesprávným hodnotám a špatnému výkonu motoru.Pravidelné čištění může pomoci tomuto problému.

Horký film MAF senzor

Horký film MAF senzor funguje podobným způsobem, ale místo drátu používá tenký filmový prvek.Stejně jako senzor horkého drátu udržuje nastavenou teplotu a měří, jak moc se vychladne, když vzduch prochází kolem.Rozdíl je v tom, že místo jediného vyhřívaného drátu má tento senzor širší snímací prvek, který může poskytnout stabilnější a odolnější čtení.

Protože má odolnější strukturu, je horký filmový MAF senzor často méně náchylný ke kontaminaci a opotřebení ve srovnání se senzorem horkého drátu.Stále však vyžaduje periodickou údržbu, aby se zabránilo nahromadění, které by mohlo ovlivnit jeho přesnost.

Další metody měření proudění vzduchu

Ne všechna vozidla se spoléhají pouze na senzory MAF pro měření příjmu vzduchu.Někteří místo toho používají senzor absolutního tlaku (MAP), který vypočítá proudění vzduchu na základě odečtů tlaku.Jiní používají kombinaci senzorů MAF i map, aby získali přesnější měření.

Typ senzoru ve vozidle závisí na návrhu motoru a způsobu, jakým spravuje dodávku paliva.Pokud si nejste jisti, které z vašeho automobilu má, kontrola manuálu majitele nebo konzultace s profesionálem může poskytnout jasnost.

Známky vadného MAF senzoru

Senzor nefunkčního hmotnostního vzduchu (MAF) může způsobit znatelné změny v tom, jak vaše vozidlo běží.Vzhledem k tomu, že senzor MAF hraje klíčovou roli při měření příjmu vzduchu a pomoci řídicí jednotce motoru (ECU) vyvážit palivovou směs, může jakékoli selhání vést k problémům s výkonem.Níže jsou uvedeny některé běžné znaky, které mohou označit vadný senzor MAF.

Zkontrolujte zapnutí světla motoru

Jedním z prvních znaků špatného senzoru MAF je osvětlené kontrolní světlo motoru na palubní desce.Diagnostický systém vozidla vozidla detekuje neobvyklé hodnoty ze senzoru a ukládá poruchový kód související s problémem.Pokud se vaše kontrolní světlo motoru rozsvítí a vyžijete další problémy s výkonem, může být příčinou vadný senzor MAF.

Sluggish zrychlení a ztráta energie

Pokud vaše auto váhá, když stisknete plynový pedál nebo postrádáte energii během zrychlení, senzor MAF může odesílat nesprávná data proudění vzduchu na ECU.To může způsobit, že motor bude bojovat při pokusu o dodání správného množství energie, takže se auto cítí pomalé nebo nereagující.

Špatná palivová účinnost

Nefunkční senzor MAF může vyhodit poměr vzduchu paliva motoru, což vede k injekci přílišného nebo příliš malého paliva.Pokud si všimnete, že navštěvujete čerpací stanici častěji než obvykle bez změny jízdních návyků, vadný MAF senzor by mohl ovlivnit spotřebu paliva.

Hrubé volnoběh a zastavení motoru

Špatný senzor MAF může způsobit nekonzistentní hodnoty proudění vzduchu, což vede k nestabilnímu volnoběhu.Můžete si všimnout třesení motoru, RPM kolísající nebo dokonce občasné zastavení, když se zastaví.V závažných případech může mít auto vůbec potíže.

Váhání nebo ztráty energie při vysokých rychlostech

Pokud se vaše vozidlo snaží udržovat rychlost nebo ztrácí energii při vyšších RPM, mohlo by to být způsobeno selhávajícím senzorem MAF, který není schopen přesně měřit proudění vzduchu při vysokých rychlostech.To může ztížit jízdu na dálnici, protože motor může váhat nebo cítit slabší než obvykle.

Nesprávná směs vzduchového paliva (běží příliš štíhlé nebo příliš bohaté)

Přesné hodnoty MAF senzoru může vést k přílišnému množství vzduchu (štíhlé směsi) nebo příliš mnoho paliva (bohaté směs) do motoru doručené.Špičková směs může způsobit, že motor běží teplejší než obvykle, což zvyšuje riziko poškození v průběhu času.Bohatá směs může vést k černému kouři z výfukového plynu, špatné spotřeby paliva a vyšší emise.Obě podmínky mohou způsobit dlouhodobé poškození, pokud nebude řešeno.

Pokud zažijete jeden nebo více z těchto problémů, je dobré nechat vaše vozidlo zkontrolovat mechanikem.Mohou provádět diagnostické testy, aby potvrdili, zda je senzor MAF problémem, a zjistit, zda je třeba jej vyčistit, kalibrován nebo vyměnit.Chytání problému včas může zabránit dalšímu poškození motoru a udržet vaše auto efektivně.

Běžné kódy poruch pro MAF senzory

Když poruchy senzoru hmotnostního vzduchu (MAF) snímají snímače snímače, diagnostický systém na palubě vašeho vozidla často tento problém detekuje a uloží poruchový kód.Tyto kódy pomáhají určit problém a usnadňují diagnostiku a opravu.Níže jsou uvedeny některé z nejčastějších poruchových kódů souvisejících s MAF a co znamenají.

P0100 - Porucha obvodu hmotnosti nebo objemu vzduchu

Tento kód označuje obecný problém s obvodem MAF senzoru.Mohlo by to znamenat, že samotný senzor je vadný, je problém s zapojením nebo modul motoru (ECM) nepřijímá správný signál.Kontrola připojení zapojení a čištění senzoru může problém vyřešit.Pokud problém přetrvává, může být nutné vyměnit senzor.

P0101 - Rozsah obvodu hmotnosti nebo objemu vzduchu/výkonu

Když senzor MAF odešle data, která je mimo očekávaný rozsah, může ECU tento kód poruchy spustit.Může se to stát, pokud je senzor špinavý, poškozený nebo nefunkční.Mezi další možné příčiny patří vakuové úniky nebo zablokování v systému přívodu vzduchu.Pokud vidíte tento kód, může problém identifikovat kontrolu vzduchového filtru a sítí pro ucpání nebo úniky.

P0102 - Hmotný nebo objemový průtokový obvod nízký vstup

Tento kód se objeví, když senzor MAF poskytuje hodnocení napětí nižší, než se očekávalo.Může to být způsobeno selhávajícím senzorem, špinavým senzorovým prvkem nebo problémem s zapojením.Pokud vaše vozidlo běží špatně nebo ztrácí sílu, zkuste nejprve vyčistit senzor.Pokud to nepomůže, další krok je kontrola připojení kabeláže a senzoru.

P0103 - Hmotný nebo objemový průtokový obvod vysoký vstup

Tento kód poruchy je spuštěn, když senzor MAF vytvoří odečet napětí, které je vyšší než obvykle.Na vině by mohlo být kontaminovaný senzor, problémy s zapojením nebo vadný senzor.Důkladné čištění senzoru může problém vyřešit, ale pokud problém pokračuje, může být zapotřebí další diagnostika, aby se určilo, zda by měl být senzor nahrazen.

P0171 - Systém příliš štíhlý (banka 1)

Pokud motor běží příliš štíhlý, což znamená, že je příliš mnoho vzduchu a nedostatek paliva, tento kód se objeví.Vadný MAF senzor, který poskytuje nesprávné odečty, může tuto nerovnováhu způsobit.Mezi další potenciální příčiny patří úniky vakua, ucpaný vstřikovač paliva nebo nízký tlak paliva.Pokud vidíte tento kód spolu se špatným výkonem motoru nebo drsným volnoběhem, může pomoci kontrola úniku vzduchu nebo čištění senzoru MAF.

P0172 - Systém příliš bohatý (banka 1)

Tento kód ukazuje, že motor běží příliš bohatý, což znamená, že se ve srovnání s množstvím vzduchu dodává příliš mnoho paliva.Neúspěšný senzor MAF může vést k nesprávným výpočtům směsi vzduch-paliva, což má za následek špatnou spotřebu paliva a vyšší emise.Mezi další možné příčiny patří vadný regulátor tlaku paliva nebo prosakující vstřikování paliva.Čištění senzoru MAF a kontrolu komponent palivového systému může problém vyřešit.

Pokud je zapnuto kontrolní světlo motoru vašeho vozidla a objeví se jeden z těchto kódů, je důležité jednat.V mnoha případech může problém vyřešit jednoduché čištění senzoru MAF.Pokud však problém přetrvává, může být nutná další kontrola zapojení, systému přívodu vzduchu a palivových komponent.Pokud si nejste jisti, mít mechanik spuštěn diagnostický test může pomoci určit, zda je třeba senzor opravit nebo vyměnit.

Jak vyzkoušet senzor MAF?

Pokud máte podezření, že snímač hmotnostního vzduchu (MAF) nefunguje správně, může to testování pomoci určit, zda je třeba čistit nebo výměnu.Nefunkční senzor MAF může vést k problémům s výkonem motoru, takže jeho kontrola vás může brzy ušetřit před většími problémy.Postupujte podle těchto kroků a vyzkoušejte senzor MAF pomocí multimetru.

Vyhledejte senzor MAF

Senzor MAF se obvykle nachází v sítru vzduchového potrubí, poblíž krytu vzduchového filtru.Chcete -li jej najít, zkontrolujte servisní příručku vozidla nebo vyhledejte jeho pozici online.Obvykle je zajištěn šrouby nebo svorky a má k němu připojený elektrický konektor.

Zkontrolujte snímač pro poškození

Před testováním senzoru zkontrolujte viditelné poškození, volné spojení nebo nahromadění nečistot.Pokud se senzor zdá být ucpaný prachem, olejem nebo troskami, může jeho čištění nejprve vyřešit problém.Zkontrolujte také kabeláž a ujistěte se, že nedochází k žádnému řezům nebo roztřepeným oblastem, které by mohly způsobit vadné hodnoty.

Zkontrolujte, zda je napájení a půdu

Pomocí multimetru vyzkoušejte, zda senzor MAF přijímá výkon a má dobré pozemní spojení.Nastavte multimetr na nastavení napětí.Připojte kladný vodič k napájecím vodiči senzoru (správný vodič viz servisní příručka vašeho vozidla).Připojte negativní vedení k spolehlivému půdu.Otočte klíč zapalování na polohu „ON“, ale nezačněte motor.Pokud senzor neobdrží očekávané napětí, může dojít k problému s zapojením nebo foukanou pojistkou.

Změřte napěťový signál senzoru

Při vypnutí motoru odpojte elektrický konektor od MAF senzoru.Nastavte multimetr na nastavení napětí.Připojte kladný vodič k terminálu signálního drátu (pro správný terminál viz příručka pro vozidlo).Připojte negativní vedení k dobré zemi.Zapněte zapalování bez spuštění motoru a zkontrolujte odečet napětí.To vám poskytne základní napětí, které by mělo spadat do rozsahu uvedeného ve vaší servisní příručce.

Zkontrolujte napětí při nečinnosti

Spusťte motor a nechte jej nečinný.Zatímco motor běží, sledujte hodnotu multimetrů napětí.Napětí by mělo zůstat v normálním rozsahu pro vaše konkrétní vozidlo.Pokud je napětí příliš nízké nebo příliš vysoké, může být senzor vadný.

Změřte napětí při různých RPMS

Při udržování běhu motoru postupně stiskněte akcelerátor a zvýšíte RPM.Sledujte, jak se napětí mění na multimetru.Při zvyšování proudění vzduchu by se mělo hladce stoupat.Pokud napětí zůstává konstantní, kolísá erraticky nebo nečekaně upustí, senzor MAF nemusí fungovat správně.

Zkontrolujte kontaminaci

Pokud jsou vaše hodnoty nekonzistentní nebo mimo očekávaný rozsah, vyjměte senzor MAF a zkontrolujte jej pro kontaminaci.Prach, olej a zbytky mohou narušit jeho přesnost.K odstranění jakéhokoli nahromadění použijte specializovaný čistič Sensoru MAF a ujistěte se, že postupujte podle pokynů čističe.Vyvarujte se přímo dotyku senzorového prvku, protože je velmi citlivý.

Pokud jsou hodnoty napětí nesprávné i po čištění senzoru, může být senzor MAF vadný a vyžaduje výměnu.Pokud si nejste jisti výsledky nebo potřebujete pokročilejší testování, poraďte se s profesionálním mechanikem, který může použít specializované diagnostické nástroje k potvrzení, zda je třeba senzor vyměnit.

Kroky k nahrazení MAF senzoru

Pokud je váš senzor hmotnostního vzduchu (MAF) vadný, je nahrazením přímým procesem, který lze provést základními nástroji.Po správných krocích zajišťuje hladkou instalaci a zabraňuje dalším problémům s motorem.

Shromážděte potřebné nástroje

Než začnete, shromážďte nástroje, které pro tuto práci potřebujete.K odstranění a instalaci senzoru je obvykle nutný nástěnný klíč nebo šroubovák.Mít pár rukavic a bezpečnostních brýlí může také pomoci chránit vaše ruce a oči při práci pod kapotou.

Vyhledejte senzor MAF

Najděte senzor MAF odkazem na servisní příručku vašeho vozidla nebo vyhledáváním online pro přesnou polohu.Obvykle je namontován v sacím vzduchovém potrubí poblíž krytu vzduchového filtru.Senzor je zajištěn spojovacími prostředky a připojen k elektrickému postroji.

Odpojte elektrický konektor

Pečlivě odpojte elektrický konektor od MAF senzoru.V závislosti na modelu vašeho vozidla budete možná muset odemknout konektor stisknutím karty nebo pomocí malého nástroje.Buďte jemní, abyste se vyhnuli poškození zapojení.

Odstraňte senzor MAF

Pomocí příslušného nástroje uvolněte a odstraňte všechny šrouby, svorky nebo montážní konzoly zajišťující senzor na místě.Jakmile jsou upevňovací prvky odstraněny, jemně vytáhněte senzor z sacího vzduchového potrubí.Pokud je senzor přilepený, lehce se ho krouží a přitahuje jej, aby jej uvolnil bez použití nadměrné síly.

Nainstalujte nový senzor MAF

Vezměte nový senzor MAF a správně umístěte do sacího vzduchového potrubí.Před zabezpečením šroubů, svorek nebo montážních držáků se ujistěte, že je správně zarovnán.Pečlivě utáhněte spojovací prvky, abyste zabránili nadměrnému utajení, což by mohlo poškodit senzor nebo kryt.

Znovu připojte elektrický konektor

Zapojte elektrický konektor do nového MAF senzoru.Ujistěte se, že je bezpečně připojen a uzamčen na místě.Zkontrolujte, zda je připojení pevné a že žádné dráty nejsou volné nebo exponované.

Vyzkoušejte náhradu

Spusťte motor a nechte jej několik minut nečinně.Sledujte výkon motoru a zkontrolujte, zda kontrolní světlo motoru zůstává vypnuté.Pokud motor běží hladce a neobjeví se žádná výstražná světla, byla výměna úspěšná.Pokud problémy přetrvávají, zvažte resetování ECU nebo pro profesionální kontrolu instalace.

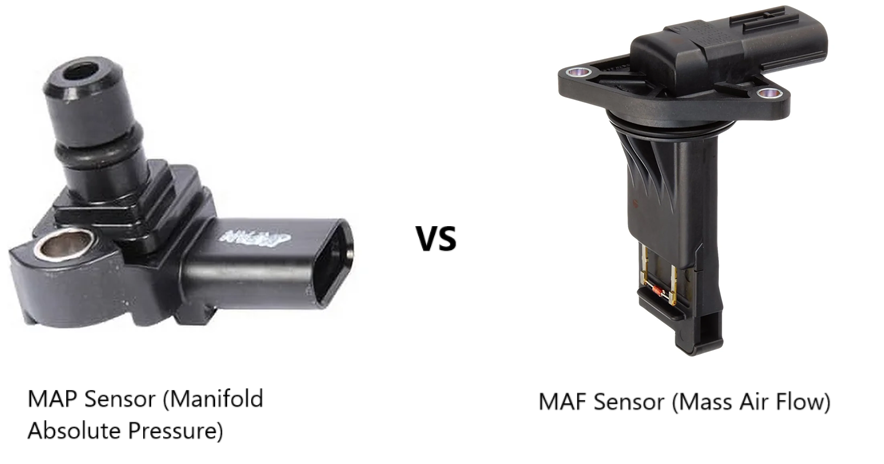

Rozdíl mezi MAF a Senzory mapy

Senzory hmotnostního vzduchu (MAF) i rozdělovače a absolutní tlak (MAP) jsou klíčovými součástmi systému správy motoru.Pomáhají řídicí jednotce motoru (ECU) vypočítat správné množství paliva pro spalování, ale činí tak různými způsoby.Pochopení toho, jak každý senzor funguje, vám může pomoci určit, které z nich vaše vozidlo používá a jak ovlivňuje výkon motoru.

Funkce	MAPA Senzor (manifold absolutní tlak)	Maf Senzor (tok hmotnostního vzduchu)
Měření Princip	Opatření Absolutní tlak v sacím potrubí	Měří hmotnost vzduchu vstupující do motoru
Data poskytnutá do ECU	Zatížení motoru na základě tlaku	Skutečná hmotnost příchozí vzduch
Teplota vzduchu Kompenzace	Ne Přímo změřte teplotu vzduchu	Některé MAF senzory zahrnout vestavěné teplotní senzory
Umístění	Namontováno na nebo poblíž sacího potrubí	Nachází se v sání vzduchového potrubí, poblíž vzduchového filtru
Zatížení motoru Výpočet	Určuje zatížení Použití tlaku v potrubí	Poskytuje přesné Data vzduchu, nepřímo přispívající k výpočtu zátěže
Odpověď na Změny škrticí klapky	Rychlá reakce Změny polohy škrticí klapky	Mírné zpoždění splatné pro čtení senzoru proudění vzduchu
Aplikace	Používá se v obou Přirozeně aspirované a nucené indukční motory	Hlavně v Přirozeně aspirované motory
Vstřikování paliva Výpočet	Pracuje s Systém hustoty rychlosti pro odhad proudění vzduchu	Poskytuje přímé Měření proudění vzduchu pro přesné vstřikování paliva
Výkon Optimalizace	Více vhodné pro přeplňované nebo přeplňované motory	Funguje dobře Motory, kde je vyžadováno přesné měření vzduchu
Běžné použití	Často nalezeno v starší nebo přeplňovaná vozidla	Často se používá v moderních vozidlech pro lepší palivovou účinnost
Citlivost na Úniky vzduchu	Méně zasažený vakuové úniky, protože měří tlak	Vysoce citlivý vysávací úniky, které mohou způsobit nepřesné hodnoty
Účinek Změny nadmořské výšky	Může kompenzovat pro změny nadmořské výšky měřením absolutního tlaku	Méně efektivní Při kompenzaci změn nadmořské výšky
Typ motoru Kompatibilita	Ideální pro nucené Indukční motory (přeplňované/přeplňované)	Častěji nalezeno v přirozeně aspirovaných motorech
Složitost Instalace	Jednodušší instalace s méně komponenty	Vyžaduje přesné umístění a kalibrace pro správné fungování
Příznaky selhání	Mezi příznaky patří Špatná spotřeba paliva, váhání, drsné volnoběh a nesprávná směs vzduchu-paliva	Mezi příznaky patří zastavení, váhání, špatné zrychlení a kontrola světla motoru
Náklady na náhradu	Obecně méně drahý	Obvykle více drahé kvůli složitosti senzoru
Údržba Požadavky	Nízká údržba, méně náchylný k kontaminaci	Vyžaduje pravidelné Čištění pro odstranění nečistot a zbytků ze senzorových vodičů
Účinek špinavého Vzduchový filtr	Méně zasažený ucpaný vzduchový filtr	Lze ovlivnit Nahromadění špíny, což vede k nepřesným hodnotám

Závěr

Senzor hmotnostního vzduchu (MAF) hraje důležitou roli při hladce běhu motoru měřením vzduchu vstupujícího do motoru a pomoci upravit směs paliva.Když selže, můžete si všimnout problémů, jako je špatná palivová účinnost, hrubé volnoběh nebo pomalé zrychlení.Pravidelné čištění a testování může pomoci zabránit problémům, ale pokud je senzor vadný, je jeho nahrazení jednoduché opravy.Udržování snímače MAF v dobrém stavu zajišťuje lepší výkon, zlepšenou spotřebu paliva a plynulejší zážitek z jízdy.
