Jak ADM5180JP zlepšuje digitální komunikaci?

ADM5180JP je vysoce výkonný přijímač diferenciální linky navržený tak, aby byla digitální komunikace hladká a spolehlivá.Podporuje více standardů, což usnadňuje použití v různých systémech bez dalších úprav.S nízkou spotřebou energie a silnou ochranou šumu zajišťuje stabilní přenos signálu i v náročných podmínkách.Funkce Funkce selhání bezpečnosti udržuje výstup stabilní, i když chybí vstupní signály.ADM5180JP je k dispozici ve dvou možnostech balíčku a nabízí flexibilitu pro různé aplikace.Ať už to potřebujete pro sítí, přenos dat nebo periferie, poskytuje jednoduché a efektivní řešení.Tento článek zahrnuje jeho funkce, specifikace a aplikace, které vám pomohou pochopit jeho výhody.

Katalog

Přehled ADM5180JP

The ADM5180JP je přijímač osmiciální linky navržený pro digitální komunikační systémy s rychlostí dat až do 200 kb/s.Podporuje standardy EIA 232-E, 422A a CCITT (V.10, V.11, V.28, X.26, X.27), což zajišťuje kompatibilitu s různými komunikačními nastaveními.

ADM5180, postavený na pokročilém procesu BICMOS, kombinuje vysokorychlostní bipolární obvody s nízkoenergetickými CMOS, což snižuje využití energie pod 25 MW.Slouží jako přímý upgrade pro UC5180C a NE5180 a nabízí lepší efektivitu a výkon.

Vestavěná funkce selhání bezpečnosti zajišťuje stabilní výstup při vstupních poruchách.S FS1 a FS2 můžete nastavit výstup na vysokou nebo nízkou, když dojde k poruchám.K dispozici v 28pinových dip a 28-vedoucím balíčcích PLCC, je to solidní volba pro moderní systémy.

Hledáte hromadné objednávky?Kontaktujte nás pro konkurenční ceny a dostupnost.

ADM5180JP PINOUT A POPIS

Popis PIN

Číslo kolíku	Název pin	Popis
VDD	Moc	5V dodávka
GND	Země	0V připojení
A+ až H+	Neinvertující vstup	Vstup diferenciálního signálu
A - do h -	Invertování vstupu	Vstup diferenciálního signálu
Ao to ho	Výstup přijímače	Výstupy odpovídající vstupům
FS1, FS2	Ovládání selhání	FS1: A-D, FS2: E-H

ADM5180JP CAD model

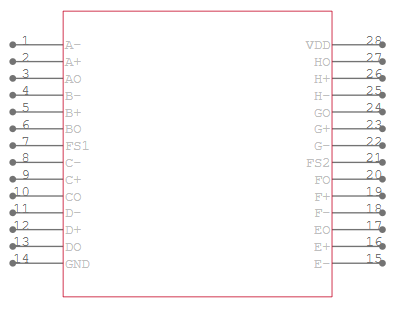

ADM5180JP Symbol

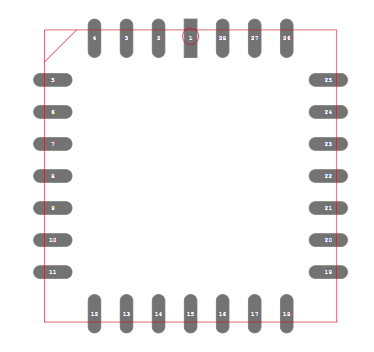

Footprint ADM5180JP

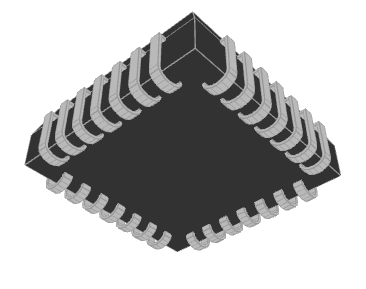

ADM5180JP 3D model

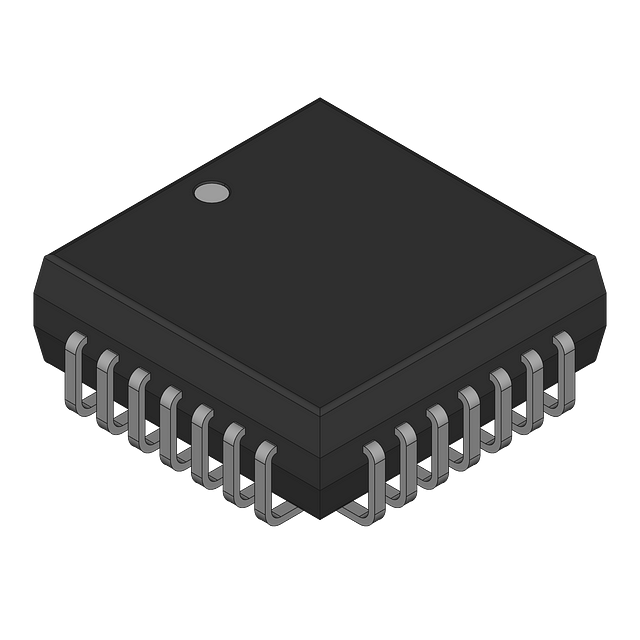

Klíčové funkce ADM5180JP

Osm přijímačů diferenciálních linek v jednom balíčku

ADM5180JP zahrnuje osm nezávislých přijímačů diferenciálních linek, což snižuje potřebu dalších komponent.Tento kompaktní design šetří prostor a zvyšuje efektivitu ve vícekanálových komunikačních systémech.

Kompatibilita v oboru

Podporuje EIA-232E, EIA-423A, EIA-422A, CCITT V.10, V.11 a V.28, což zajišťuje hladkou integraci s různými komunikačními protokoly, jako jsou RS-232, RS-422 a RS-423 bez úprav.

Single +5 V napájení

ADM5180JP, navržený pro pohodlí, pracuje na jediném zdroji energie +5 V, což usnadňuje implementaci v systémech s nízkým výkonem při zachování stabilního výkonu.

Tolerance vysokého napětí

Jeho diferenciální vstupy vydrží až ± 25 V, chrání před hroty napětí a zajišťují stabilní přenos signálu i v drsném prostředí.

Vnitřní hystereze pro imunitu šumu

Vestavěná hystereze zlepšuje imunitu šumu, zabraňuje kolísáním signálu a zajišťuje spolehlivý přenos dat v elektricky hlučných podmínkách.

Nízká spotřeba energie

Díky proudu napájení 3,5 Ma je ​​ADM5180JP energeticky účinný, což je ideální pro systémy poháněné baterie a kontinuální operaci.

Výstupy kompatibilní s TTL/CMOS

Výstupy kompatibilní s TTL a CMOS umožňují bezproblémovou integraci s mikrokontroléry, FPGA a digitálními obvody, aniž by vyžadovaly další převodníky.

K dispozici ve více balíčcích

Vyberte si mezi 28-kolíkovým ponorem pro snadné prototypování nebo 28-vedoucí PLCC pro prostorově úsporné aplikace s vysokou hustotou.

Ideální náhrada za UC5180C/NE5180

Tento přijímač slouží jako přímá upgrade s nízkým výkonem pro UC5180C a NE5180 a nabízí lepší výkon bez zásadních změn designu.

ADM5180JP Technické specifikace

Technické specifikace pro ADM5180JP.

Atribut produktu	Hodnota atributu
Výrobce	Analog Devices, Inc.
Napětí - napájení	4,75V ~ 5,25 V.
Typ	Vysílač
Balíček dodavatelského zařízení	28-PLCC (11,51x11,51)
Série	-
Protokol	RS232, RS423
Balíček / pouzdro	28-LCC (J-Lead)
Balík	Trubice
Počet ovladačů/přijímačů	8/8
Typ montáže	Povrchová držák
Číslo základního produktu	ADM5180
Stav ROHS	-
Úroveň citlivosti na vlhkost (MSL)	1 (neomezený)
Dosáhnout stavu	-
ECCN	Ear99
Htsus	8542.39.0001

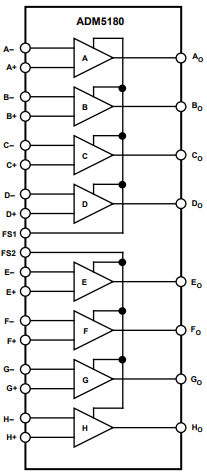

Funkční blokové diagram ADM5180JP

ADM5180JP je přijímač osmiciální linky navržený tak, aby zpracoval osm samostatných diferenciálních vstupních signálů, označený A až H. Každý vstupní pár (např. A+ a A–) se krmí do odpovídajícího bloku přijímače, který zpracovává diferenciální signál a převádí jej na aJednorázový výstup (např. AO pro vstupní pár).Tento návrh zajišťuje, že každý vstupní signál je přesně přeložen do příslušného výstupu.

Zařízení obsahuje dva regulační vstupy FAESSafe, FS1 a FS2, které spravují výstupní stavy během poruchových podmínek.FS1 řídí přijímače A až D, zatímco FS2 spravuje přijímače E na H. v závislosti na logické úrovni aplikované na tyto vstupy selhání bezpečnosti, odpovídající výstupy mohou být nuceny do známého vysokého nebo nízkého stavu, když dojde k vstupním poruchám, což zajišťuje předvídatelné chování.

Napájení je dodáváno přes kolík VDD a GND PIN poskytuje odkaz na zem.ADM5180JP je k dispozici v 28-pinových dip a 28-vedoucím PLCC, což nabízí flexibilitu v montážních možnostech pro různé aplikace.

ADM5180JP aplikace

Vysokorychlostní komunikace

ADM5180JP je navržen pro rychlý a spolehlivý přenos dat, což z něj činí ideální volbu pro sítí, přenos dat a komunikační systémy v reálném čase.Jeho podpora více komunikačních standardů zajišťuje hladký výkon v různých nastaveních.

Počítač I/O porty

Tento přijímač je vhodný pro porty počítačového vstupu a výstupu (I/O), což umožňuje efektivní výměnu dat mezi externími zařízeními a počítačovými systémy.Jeho výstupy kompatibilní s TTL/CMOS způsobují, že integrace bezproblémová s různými digitálními obvody.

Periferie

ADM5180JP zvyšuje výkon počítačových periferií, jako jsou klávesnice, skenery a externí skladovací zařízení.Zajišťuje stabilní přenos signálu, snižuje chyby a zlepšuje celkovou účinnost zařízení.

Vysokorychlostní modemy

U modemů a zařízení pro přenos dat poskytuje tento přijímač jasnou přeměnu signálu odolného proti šumu, což zajišťuje přesnou komunikaci i v prostředích s elektrickým rušením.

Tiskárny

ADM5180JP pomáhá udržovat rychlou a bezchybnou komunikaci mezi počítači a tiskárnami, což zajišťuje, že tiskové úlohy jsou zpracovány bez zpoždění nebo ztráty dat.

Překlad logické úrovně

Je to vynikající volba pro převod úrovní signálu mezi různými logickými rodinami, což usnadňuje připojení zařízení, která pracují na různých úrovních napětí a zároveň zajišťují spolehlivý výkon.

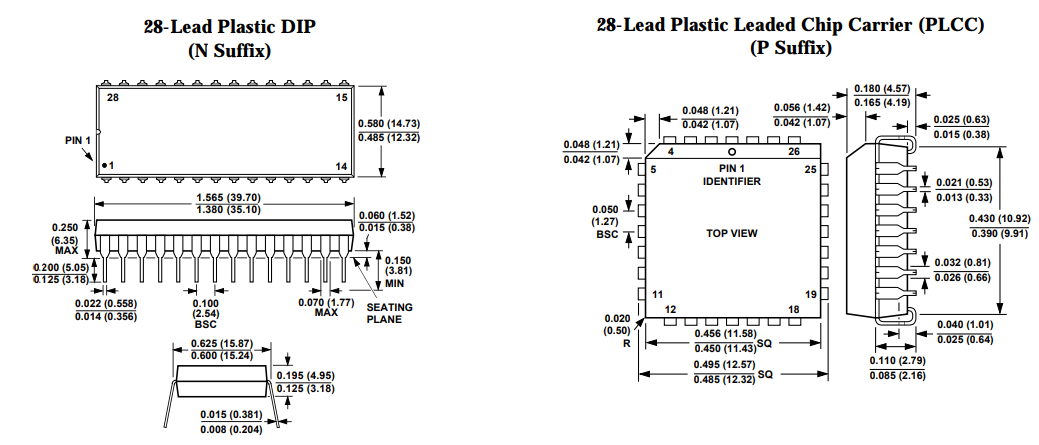

ADM5180JP OUNLINE ROZDĚLENÍ

Alternativy ADM5180JP

Číslo dílu	Výrobce	Klíčové funkce	Použití pouzdra/poznámky
ADM5180JP	Analog Devices Inc.	8 ovladačů a 8 přijímačů, podporuje protokoly RS232 a RS423, pracují při 4,75 V až 5,25 V, přichází v balíčku povrchu 28 lcc.	Vhodné pro systémy vyžadující více transceiverů RS232/RS423, běžně používaných v aplikacích datové komunikace.
ADM5180JP-Reel	Analog Devices Inc.	IDICICKÝ S ADM5180JP, dodávaný v balení hromadných navijáků pro automatizovanou výrobu.	Ideální pro prostředí s vysokým objemem, který potřebuje transceivery RS232/RS423 s povrchem.
ADM560Jrs-Reel	Analog Devices Inc.	4 ovladače a 5 přijímačů, podporuje protokol RS232, pracuje při nižším napětí (3V až 3,6 V), zabaleno v pouzdru na povrch 28-SSOP.	Nejlepší pro aplikace s nízkým výkonem, které vyžadují spolehlivou komunikaci RS232, jako jsou vložené systémy.
Adm560jrsz	Analog Devices Inc.	Stejné vlastnosti jako ADM560JRS-Reel, ale dodává se v balení trubek pro manuální nebo malé sestavení.	Užitečné pro projekty vyžadující komunikaci RS232 s nízkou spotřebou energie a nabízejí flexibilitu ve výrobě.

O výrobci

Analog Devices, Inc. (NASDAQ: ADI) je předním poskytovatelem technologie zpracování signálu, nabízející analogové, smíšené signály a integrované obvody DSP používané v komunikaci, lékařské, průmyslové a spotřební elektronice.Inovace ADI zajišťují jasné obrázky, ostrý zvuk a spolehlivý výkon v široké škále aplikací.S akvizicemi, jako je Hittite Microwave Corporation a Linear Technology, ADI nadále rozšiřuje své odborné znalosti v řešeních RF, mikrovlnné troubě a řízení energie.

Závěr

ADM5180JP je spolehlivý a efektivní přijímač diferenciální linky, který usnadňuje a stabilnější digitální komunikace.S podporou více standardů, nízkého využití energie a vestavěné ochrany šumu je to skvělá volba pro mnoho aplikací.Ať už to potřebujete pro přenos dat, počítačové I/O nebo periferie, nabízí silný výkon bez dalších potíží.Pokud hledáte jednoduchý upgrade nebo spolehlivé řešení, tento přijímač vás zakryl.
