Jak funguje motorový rezistor dmychadla a proč selže?

Rezistor motoru dmychadla je důležitou součástí systému vytápění a chlazení vašeho vozidla.Řídí, jak rychle ventilátor fouká vzduch průduchy, což vám umožní upravit proudění vzduchu podle vašich představ.Když začne selhat, můžete si všimnout problémů, jako je ventilátor pracující pouze jednou rychlostí, vůbec nefunguje nebo žádný vzduch přicházející z větracích otvorů.Pochopení toho, co dělá motorový rezistor dmychadla, jak to funguje a jak jej nahradit, vám může pomoci vyřešit a vyřešit jakékoli problémy s HVAC.Tato příručka vysvětluje vše, co potřebujete vědět o motorických rezistorech dmychadel, od identifikace příznaků selhání až po testování a nahrazení části.

Katalog

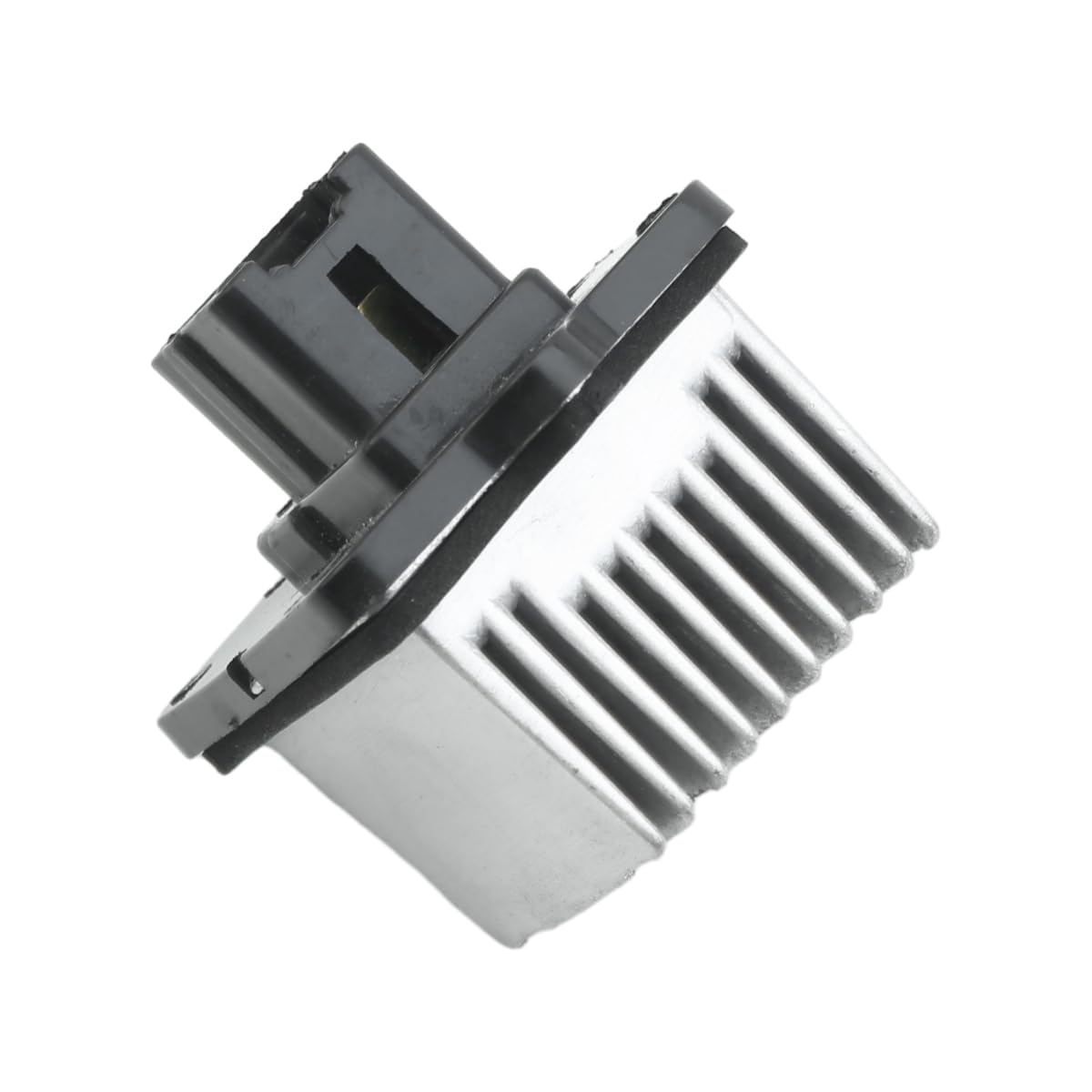

Obrázek 1. rezistor motoru dmychadla

Co je to motorový rezistor dmychadla?

Systém vytápění, větrání a klimatizace (HVAC) vašeho vozu spoléhá na několik komponent, které spolupracují na regulaci teploty uvnitř kabiny.Některé z těchto částí mohou trvat tak dlouho, dokud samotné auto, zatímco jiné se v průběhu času nosí a je třeba je vyměnit.

Rezistor motoru dmychadla je jednou z těchto menších, ale důležitých elektrických součástí.Když selže, můžete si všimnout problémů s tím, jak vzduch protéká vaše větrací otvory.Protože tato část přímo ovlivňuje vytápění a chlazení vašeho vozu, porozumění tomu, jak to funguje, vám může pomoci rozpoznat, kdy něco není v pořádku.Pokud rezistor přestane fungovat správně, můžete dojít k problémům, jako je ventilátor uvízl jednou rychlostí nebo vůbec nefunguje.Vědět, co hledat, vám může při diagnostice problémů s HVAC ušetřit čas a frustrace.

Jak funguje motorový rezistor dmychadla?

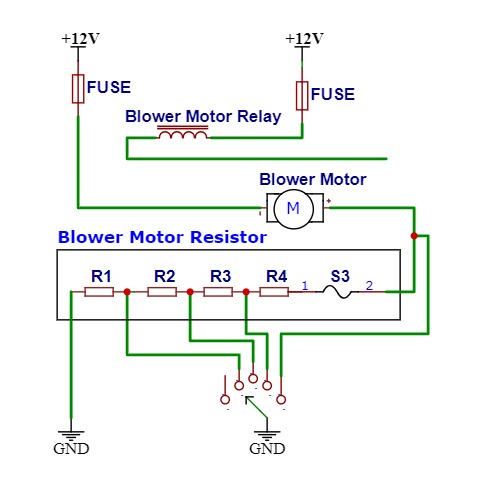

Obrázek 2. Funkce rezistoru motoru dmychadla

Rezistor motoru dmychadla řídí, jak rychle se ventilátor dmychadla otáčí nastavením množství elektrického odporu v obvodu.Tento rezistor je připojen k přepínači ventilátoru, který vám umožňuje změnit rychlost proudění vzduchu uvnitř vašeho auta.V závislosti na návrhu to lze provést mechanicky pomocí rotujícího knoflíku nebo elektrického systému digitálním řídicím systémem.

Ve starších vozidlech rezistor pracoval regulací výkonu odeslané do motoru dmychadla.Nižší rychlosti ventilátoru znamenaly větší odpor, což snížilo napětí při dosahování motoru.Vyšší rychlosti vyžadovaly menší odpor, což umožnilo většímu proudění energie a zrychlení točení ventilátoru.I když se tato metoda stále používá v některých automobilech, většina moderních vozidel nyní používá modul pevného stavu místo tradičního odporu k efektivnějšímu řízení rychlosti motoru dmychadla.

Rezistor motoru dmychadla je obvykle nainstalován v sérii s motorem ventilátoru a uzemněn.Je dodáván v různých konfiguracích, v závislosti na počtu dostupných nastavení rychlosti.Každé nastavení rychlosti odpovídá specifickému rezistoru nebo kombinaci rezistorů, který určuje množství proudu proudícího k motoru.

Když je vybrána nejvyšší rychlost ventilátoru, je rezistor obejít a motor dmychadla dostává plnou výkon.To umožňuje ventilátoru běžet při maximální rychlosti.V nižším nastavením rezistor sníží napětí a zpomaluje ventilátor dolů.Pokud odpor selže, může způsobit, že motor dmychadla funguje pouze při určitých rychlostech nebo přestane fungovat úplně.

Kde je umístěn motorový odpor dmychadla?

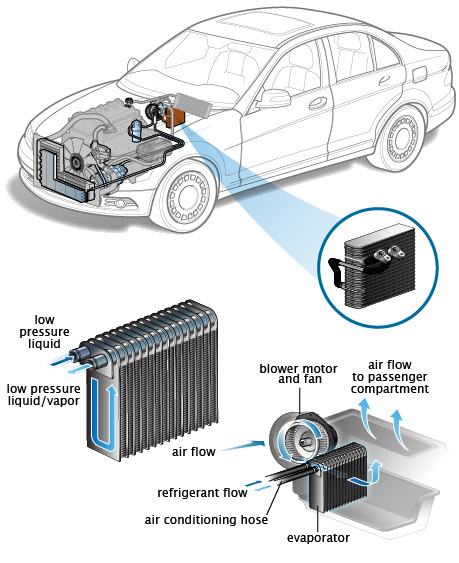

Obrázek 3. Umístění rezistoru motoru dmychadla

Rezistor motoru dmychadla se obvykle vyskytuje pod samotným motorem dmychadla.Ve většině vozidel je tato oblast umístěna za palubní deskou na straně spolujezdce.Přístup k rezistoru může být někdy jednoduchý, ale v některých případech možná budete muset odstranit krabici pro rukavice nebo jiné vnitřní panely, abyste se k němu dostali.

Jeho umístění je navrženo tak, aby bylo v blízkosti motoru dmychadla pro efektivní provoz, ale toto umístění může způsobit, že během oprav je lehce náročný přístup.Konkrétní pokyny vždy zkontrolujte příručku vozidla, protože přesný umístění a proces přístupu se mohou lišit v závislosti na značce a modelu vašeho vozidla.

Známky selhávajícího rezistoru motoru dmychadla

Když začne selhat motorový odpor dmychadla, může narušit výkon systému vytápění a chlazení vašeho vozidla.Rozpoznání příznaků brzy vás může zachránit před většími problémy s HVAC po silnici.Zde jsou hlavní značky, na které je třeba dávat pozor:

Ventilátor dmychadla uvízl jednou rychlostí

Jedním z nejběžnějších příznaků selhávajícího rezistoru motoru dmychadla je, když ventilátor funguje pouze jednou rychlostí, bez ohledu na nastavení, které si vyberete.K tomu dochází proto, že rezistor řídí, kolik elektrického proudu proudí k motoru ventilátoru a nastavuje jeho rychlost.Pokud je rezistor poškozen nebo zkratován, může to umožnit pouze ventilátoru pracovat při jedné konkrétní rychlosti.

Přestože váš systém klimatizace nebo vytápění může stále fungovat, neposkytne flexibilitu, kterou potřebujete.Výměna vadného odporu může obnovit plnou kontrolu nad rychlostí ventilátoru.

Ventilátor dmychadla vůbec nefunguje

Dalším příznakem je, když ventilátor dmychadla nepracuje na určitých nastaveních - nebo vůbec ne.Pokud jsou některé rychlosti ventilátoru nedostupné nebo ventilátor přestane úplně fungovat, je to často kvůli poškozenému odporu.

Tento problém lze někdy zaměnit za problém s přepínačem motoru dmychadla, takže je dobré nechat systém zkontrolovat profesionálem, který potvrdí příčinu.

Žádný proud vzduchu z otvorů

Pokud z větracích otvorů nevychází žádný vzduch, i když je ventilátor zapnutý, mohl by to ukázat na problém s motorem dmychadla.Tato část řídí napájení motoru dmychadla.Pokud rezistor úplně selže, může snížit výkon na motor a zastavit jej ve vytváření proudění vzduchu.

Když je proudění vzduchu zcela blokováno, stávají se systémy klimatizace a vytápění vašeho vozidla k ničemu.Tento problém vyžaduje okamžitou pozornost, protože to nejen ovlivňuje pohodlí, ale může také signalizovat další elektrické problémy v systému HVAC.

Pokud si všimnete některého z těchto problémů, je dobré nechat si auto zkontrolovat technikem.Chytání problému brzy vám může pomoci vyhnout se dražším opravám později.

Jak otestovat rezistor motoru dmychadla?

Testování motorického odporu dmychadla je důležitým krokem při diagnostice problémů s HVAC ve vašem autě.Postupujte podle těchto kroků a zkontrolujte, zda rezistor funguje správně:

Najděte pojistku rezistoru motoru dmychadla

Prvním krokem je nalezení pojistky pro rezistor motoru dmychadla.Zkontrolujte příručku svého vozu a identifikujte jeho přesnou polohu.Obvykle se nachází v pojistkovém boxu, která může být pod palubní deskou, v motorovém prostoru nebo na jiném dostupném místě ve vozidle.

Vyzkoušejte pojistku odporu

Jakmile je pojistka umístěna, použijte 12-voltové zkušební světlo a zkontrolujte, zda funguje.Připojte jeden konec testovacího světla k zemi a dotkněte se druhého konce k terminály pojistky.

Sledujte, zda proudí napájení na oba terminály.Pokud se světlo zapne pro obě strany, pojistka je v pořádku.Pokud však není žádná síla nebo se rozsvítí pouze jedna strana, pojistka pravděpodobně vyhořela a potřebuje výměnu.

Odstraňte a otestujte rezistor motoru dmychadla

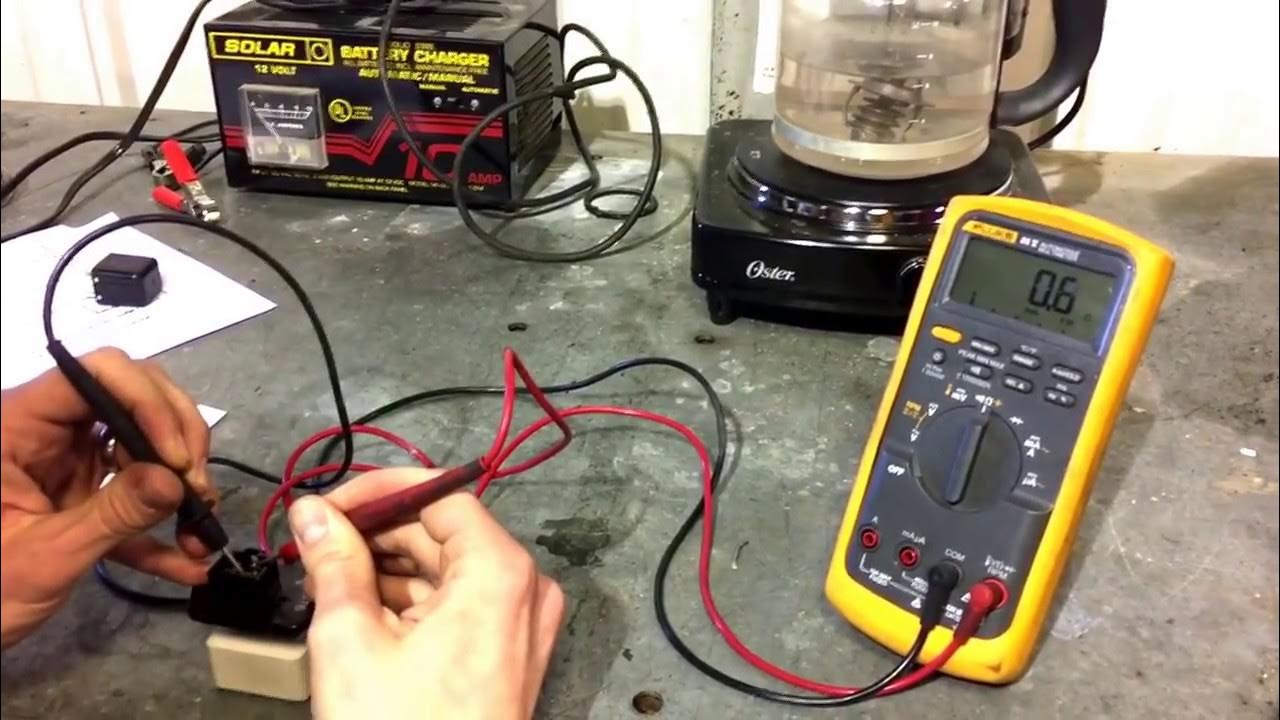

Obrázek 4. testování motorického odporu dmychadla

Dále odpojte zdroj energie od motoru dmychadla.Připojte 12 V testovací světlo k rezistoru a opakujte test.To eliminuje chyby způsobené elektronickým systémem pro řízení teploty vozu, což vám umožní soustředit se pouze na rezistor.

Změňte nastavení rychlosti ventilátoru a zkontrolujte, zda k problému dochází konkrétní rychlost.Pokud motor dmychadla ztrácí energii při vyšších rychlostech, může být odpor vadný.Naopak, pokud motor pracuje s vysokými rychlostmi, ale ne při nižších, je pravděpodobně problémem rezistor.

Zkontrolujte spínač motoru dmychadla

V některých případech může k problému přispět spínač motoru dmychadla.Při vyšších rychlostech ventilátoru přepínač posílá napájení přímo do motoru dmychadla.Pokud nedochází k žádnému napájení při vysokých rychlostech, problém by mohl vyplývat spíše z vadného spínače než z rezistoru.

Testování rezistoru motoru dmychadla pomocí těchto kroků vám pomůže zjistit, zda je třeba jej vyměnit, nebo zda problém leží jinde v systému.Pokud si nejste jisti výsledky, zvažte konzultaci s profesionálem pro potvrzení diagnózy.

Jak vyměnit rezistor motoru dmychadla?

Nahrazení odporu motoru dmychadla může znít náročně, ale je to přímý proces, pokud postupujete na tyto kroky:

Vyhledejte rezistor motoru dmychadla

Začněte nalezením rezistoru.Obvykle se nachází v blízkosti motoru dmychadla, který najdete pod přístrojovou deskou na straně spolujezdce nebo v některých vozidlech v motorovém prostoru.Podívejte se na příručku vašeho vozidla a určíte jeho přesnou polohu.

Odstraňte rezistor motoru dmychadla

Jakmile je umístěn, opatrně odstraňte rezistor motoru dmychadla.Nejprve odpojte jakékoli komponenty pokrývající rezistor, jako je kryt nebo potrubí.To může zahrnovat konektor pigtail, který odkazuje na systém klimatizace.

Poté vyjměte šrouby zajišťující odpor pomocí rohatky s malým prodloužením v případě potřeby.Jakmile jsou šrouby venku, můžete bez odporu vytáhnout.

Odpojte dráty

Po odstranění rezistoru odpojte připojené dráty.K jejich pečlivě oddělujte řezačky drátu nebo nástroj pro stripping.Nezapomeňte si všimnout připojení drátu, abyste se během opětovného sestavení zabránili zmatení.

Nainstalujte nový rezistor dmychadla

Před instalací nového rezistoru naneste kolem svého pouzdra vrstvu dielektrického tuku.To pomáhá chránit rezistor před vlhkostí, což je obzvláště důležité, pokud jedete za mokrých nebo terénních podmínek.

Zajistěte nový rezistor ve své původní poloze a připevněte jej šrouby.Znovu připojte dráty a zajistěte, aby odpovídaly původnímu připojení.Pokud je konektor pigtail poškozen, musíte jej nahradit řezáním a opětovným připojením vodičů.To je obvykle jednoduché, protože vodiče jsou barevně označeny pro snadnou identifikaci.

Jakmile je vše připojeno, znovu připojte kryt a jakékoli další komponenty, které jste odstranili.Otestujte systém a potvrďte, že nový motorový rezistor dmychadla funguje správně.

Nahrazení rezistoru obnoví systém HVAC vašeho automobilu na plnou funkčnost, což vám poskytne opět kontrolu nad rychlostí ventilátoru a proudem vzduchu.

Závěr

Rezistor dmychadla hraje důležitou roli při řízení rychlosti ventilátoru vašeho vozu.Když selže, můžete si všimnout problémů, jako je ventilátor uvízl jednou rychlostí, nefunguje vůbec nebo žádný proud vzduchu z větracích otvorů.Testování a výměna vadného rezistoru je jednoduchý proces, který může obnovit váš systém vytápění a chlazení.Pokud dojde k některému z těchto problémů, kontrola motoru dmychadla vám může pomoci znovu fungovat systém HVAC správně.
