Vysvětlení tlačítka pro snadné učení

Tlačítkové spínače umožňují snadné ovládání elektrických obvodů pouhým stisknutím.V tomto článku se dozvíte, co je tlačítkový spínač, jak funguje a jaké jsou hlavní části uvnitř.Budete také rozumět různým typům založeným na provozu, konfiguraci kontaktů a pólu a hodu.Navíc uvidíte, kde se používají, jak si stojí v porovnání s jinými vypínači a jak vybrat ten správný.

Katalog

Obrázek 1. Tlačítkový spínač

Co je to tlačítkový spínač?

Tlačítkový spínač je jednoduché elektrické zařízení používané k ručnímu ovládání obvodu stisknutím tlačítka.Běžně se vyskytuje v ovládacích panelech, strojích a elektronických zařízeních, kde je vyžadován rychlý vstup uživatele.Tento typ přepínače umožňuje uživateli spustit, zastavit nebo spustit akci jediným stisknutím.Je navržen pro snadné ovládání a spolehlivý výkon v systémech s nízkým i vysokým výkonem.

Tlačítkové spínače jsou široce používány, protože poskytují přímé a intuitivní ovládání.Často se instalují na panely nebo zařízení pro pohodlný přístup.Tyto spínače jsou k dispozici v různých velikostech, tvarech a materiálech v závislosti na aplikaci.Jejich hlavním účelem je poskytnout rychlý a účinný způsob ovládání elektrických funkcí bez složitých mechanismů.

Princip činnosti tlačítkového spínače

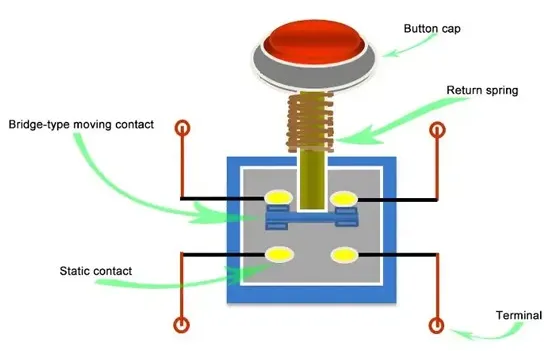

Obrázek 2. Pracovní mechanismus

Tlačítkový spínač funguje tak, že při stisknutí tlačítka změní stav elektrického obvodu.Když není aplikována žádná síla, obvod zůstává ve výchozím stavu, buď otevřený nebo uzavřený v závislosti na konstrukci.Stisknutím tlačítka působí síla na vnitřní mechanismus, který způsobí pohyb elektrických kontaktů.Tento pohyb buď umožňuje proudění proudu, nebo jej okamžitě zastaví.

Jakmile tlačítko uvolníte, spínač se vrátí do původního stavu a obvod se vrátí do výchozího stavu.Tento rychlý přechod zajišťuje spolehlivé řízení elektrických signálů v reálném čase.Změna polohy kontaktu přímo ovlivňuje tok proudu, takže spínač funguje jako kontrolní bod v obvodu.Díky této jednoduché akci jsou tlačítkové spínače efektivní pro přesné a opakované operace.

Součásti tlačítkového spínače

Obrázek 3. Vnitřní struktura tlačítka

• Krytka tlačítka (pohon)

Krytka tlačítka je viditelná část, kterou se spínač ovládá stisknutím.Je navržen pro snadný kontakt a může mít různé barvy a tvary pro identifikaci.Pohon přenáší působící sílu na vnitřní mechanismus.Jeho konstrukce zajišťuje hladké a konzistentní lisování při opakovaném použití.

• Návrat jara

Vratná pružina je zodpovědná za uvedení tlačítka po stisknutí zpět do původní polohy.Ukládá mechanickou energii při stlačení a uvolňuje ji, když je síla odstraněna.Tím je zajištěno rychlé a spolehlivé resetování spínače.Pružina také pomáhá udržovat konzistentní hmatovou zpětnou vazbu během provozu.

• Pohybující se kontakt (přemosťovací kontakt)

Pohyblivý kontakt se po stisknutí tlačítka posune.Připojuje nebo odpojuje elektrickou cestu uvnitř spínače.Tato část je navržena tak, aby byla odolná vůči opakovaným kontaktním cyklům.Jeho pohyb přímo určuje, zda obvodem protéká proud.

• Statický kontakt

Statický kontakt zůstává pevný uvnitř spínače a slouží jako spojovací bod pro pohyblivý kontakt.Při dotyku pohyblivým kontaktem tvoří elektrickou dráhu.Tyto kontakty jsou obvykle vyrobeny z vodivých materiálů pro účinný přenos proudu.Jejich stabilní poloha zajišťuje konzistentní spínací výkon.

• Sestava kontaktního bloku

Kontaktní blok obsahuje kontaktní systém a podporuje správné vyrovnání.Zajišťuje, aby se pohyblivé a statické kontakty během provozu správně stýkaly.Tato struktura pomáhá udržovat elektrickou spolehlivost a snižuje opotřebení.Umožňuje také modulární výměnu v některých provedeních přepínačů.

• Terminály (elektrické připojení)

Svorky jsou vnější spojovací body, kde jsou připojeny vodiče.Umožňují integraci spínače do elektrického obvodu.Mohou to být šroubové, pájené nebo rychlospojkové svorky.Správná konstrukce svorek zajišťuje bezpečné a stabilní elektrické připojení.

• Pouzdro (tělo/základna)

Kryt obepíná všechny vnitřní součásti a poskytuje mechanickou ochranu.Obvykle se vyrábí z odolných plastových nebo kovových materiálů.Pouzdro také podporuje montáž na panely nebo skříně.Chrání vnitřní části před prachem, vlhkostí a mechanickým poškozením.

Typy tlačítkových spínačů

Na základě operace

1. Tlačítkový spínač

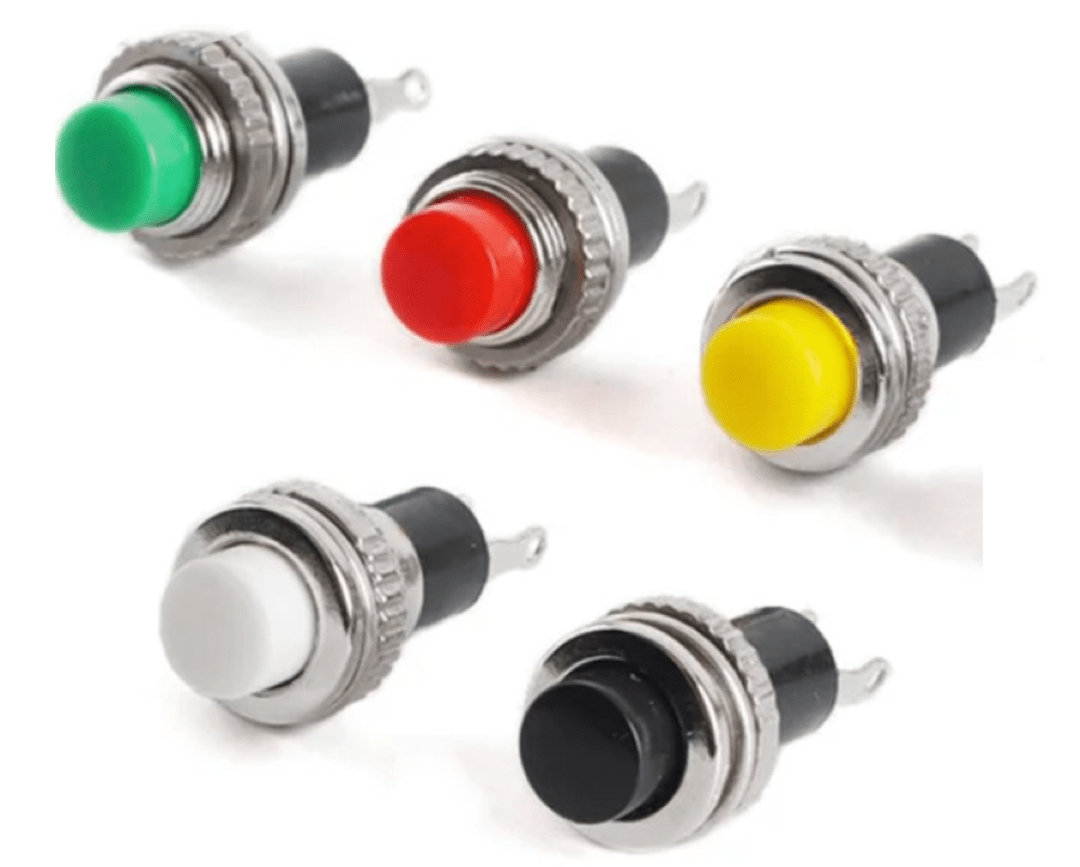

Obrázek 4. Příklad okamžitého spínače

Tlačítkový spínač je typ spínače, který zůstává aktivní pouze při stisknutí.Po odstranění tlaku se automaticky vrátí do původního stavu.Toto chování se běžně používá v aplikacích, které vyžadují dočasnou aktivaci, jako jsou zvonky nebo řídicí signály.Rychlý návrat zajišťuje přesné a krátkodobé ovládání.

Tyto spínače jsou navrženy tak, aby poskytovaly okamžitou odezvu během provozu.Stisknutím se spustí změna a uvolněním se akce okamžitě zastaví.Díky tomu jsou vhodné pro systémy, kde není nutná nepřetržitá aktivace.Jejich jednoduché ovládání a rychlé resetování je činí široce používanými v ovládacích panelech a elektronických zařízeních.

2. Západkový (udržovaný) tlačítkový spínač

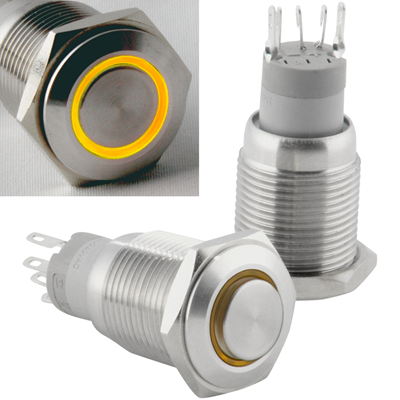

Obrázek 5. Příklad západkového spínače

Západkový tlačítkový spínač je typ spínače, který po stisknutí zůstává ve své poslední poloze.Když je tlačítko stisknuto jednou, zůstane aktivováno, dokud se jeho stav nezmění opětovným stisknutím.To umožňuje, aby si spínač zachoval svou funkci bez trvalého tlaku.Běžně se používá pro ovládání zapnutí/vypnutí v elektrických systémech.

Tento typ přepínače poskytuje stabilní provoz pro aplikace, které vyžadují konstantní stav.Uživatel nemusí držet tlačítko, aby okruh zůstal aktivní.Dalším stisknutím přepnete stav zpět, což usnadňuje ovládání zařízení.Jeho udržované chování je užitečné při řízení výkonu a provozu zařízení.

Na základě konfigurace kontaktu

Obrázek 6. Schéma NO vs

1. Normálně otevřený (NE)

Normálně otevřený tlačítkový spínač je typ spínače, kde je obvod ve výchozím stavu otevřený.To znamená, že do stisknutí tlačítka neprotéká žádný proud.Po stisknutí tlačítka se kontakty sepnou a umožní průchod proudu obvodem.Po uvolnění se obvod vrátí do otevřeného stavu.

Tento typ konfigurace se běžně používá v řídicích systémech, které vyžadují aktivaci pouze v případě potřeby.Zajišťuje, že obvod zůstane neaktivní, pokud jej nespustí uživatel.Chování je jasně znázorněno na typických kontaktních diagramech, kde se mezera během provozu uzavírá.Je široce používán v tlačítkách start a signálových vstupech.

2. Normálně zavřeno (NC)

Normálně zavřený tlačítkový spínač je typ spínače, kde je obvod ve výchozím stavu uzavřen.To umožňuje, aby proud protékal nepřetržitě, když tlačítko není stisknuto.Stisknutím tlačítka se okruh otevře a tok proudu se přeruší.Uvolněním tlačítka se obnoví stav uzavřeného okruhu.

Tato konfigurace se běžně používá v bezpečnostních systémech a funkcích nouzového zastavení.Zajišťuje, že obvod zůstane aktivní, pokud není úmyslně přerušen.Změna stavu kontaktu je názorně znázorněna ve standardních diagramech během provozu.Je užitečný v aplikacích, kde je kvůli ochraně vyžadováno přerušení proudu.

Na základě Pole and Throw

Obrázek 7. Diagram SPST a SPDT

SPST a SPDT jsou konfigurace jednopólových spínačů, které řídí jeden elektrický obvod.Přepínač SPST (Single Pole Single Throw) má jeden vstup a jeden výstup, což umožňuje jednoduché ovládání zapnutí/vypnutí.Funguje jako základní spínač, který buď připojuje nebo odpojuje obvod.Díky tomu je vhodný pro jednoduché spínací úlohy.

Přepínač SPDT (Single Pole Double Throw) také ovládá jeden okruh, ale poskytuje dvě možné výstupní cesty.Umožňuje směrování proudu do jednoho ze dvou připojení.To je užitečné pro výběr mezi dvěma různými okruhy nebo režimy.Diagram obvykle zobrazuje přepínání jednoho vstupu mezi dvěma výstupy.

Obrázek 8. Diagram DPST a DPDT

DPST a DPDT jsou konfigurace dvoupólových přepínačů navržené pro ovládání více obvodů současně.Přepínač DPST (Double Pole Single Throw) může ovládat dva samostatné okruhy současně jednou akcí.Umožňuje zapnout nebo vypnout oba okruhy současně.To je užitečné v aplikacích vyžadujících synchronizované ovládání.

Přepínač DPDT (Double Pole Double Throw) ovládá dva okruhy a pro každý poskytuje dvě spínací cesty.Umožňuje složitější spínání přesměrováním proudu více způsoby.Tato konfigurace se běžně používá v reverzních obvodech a pokročilých řídicích systémech.Diagram typicky ukazuje dva póly přepínající mezi dvěma sadami výstupů.

Výhody a nevýhody tlačítkových spínačů

Výhody tlačítkových spínačů

• Jednoduché a snadné ovládání

• Rychlá doba odezvy

• Kompaktní a prostorově úsporný design

• Spolehlivé pro opakované použití

• Dostupné v mnoha velikostech a stylech

• Vhodné pro systémy s nízkým i vysokým výkonem

Omezení tlačítkových spínačů

• Omezené ovládání ve srovnání se složitými spínači

• Mechanické opotřebení v průběhu času

• Vyžaduje fyzickou interakci

• Může vyžadovat ochranu v drsném prostředí

• Není ideální pro nepřetržité spínání bez podpůrných obvodů

Aplikace tlačítkových spínačů

1. Průmyslové ovládací panely

Tlačítkové spínače se běžně používají v průmyslových strojích pro funkce start, stop a reset.Poskytují rychlé a přímé ovládání pro obsluhu manipulační techniky.Jejich jasné značení a barevné kódování zvyšují bezpečnost a účinnost.Tyto spínače jsou dobré pro spolehlivý provoz stroje.

2. Spotřební elektronika

Mnoho každodenních zařízení, jako jsou spotřebiče a gadgety, používá tlačítkové spínače pro vstup uživatele.Umožňují snadné ovládání funkcí bez složitých rozhraní.Díky kompaktní velikosti jsou vhodné pro malá elektronická zařízení.Zlepšují použitelnost a pohodlí.

3. Automobilové systémy

Tlačítka se používají ve vozidlech pro funkce, jako je spouštění motoru, aktivace klaksonu a řídicí systémy.Poskytují rychlý přístup k základním operacím během jízdy.Jejich odolnost zajišťuje spolehlivý výkon v různých podmínkách.Tyto spínače zlepšují ovládání a pohodlí řidiče.

4. Lékařské vybavení

Lékařská zařízení používají tlačítkové spínače pro přesné a kontrolované operace.Umožňují provoz zařízení bezpečně a efektivně.Jejich reakce je důležitá v různých situacích.Pro hygienu se často používají čisté a utěsněné konstrukce.

5. Domácí automatizační systémy

Tlačítka se používají v systémech inteligentních domácností pro osvětlení, zabezpečení a ovládání zařízení.Poskytují jednoduché rozhraní pro ovládání automatických funkcí.Jejich integrace s elektronickými systémy je činí všestrannými.Zlepšují pohodlí v moderních domácnostech.

6. Řídicí a přístrojové systémy

V měřicích a řídicích systémech se tlačítka používají ke spouštění funkcí a úpravě nastavení.Poskytují přesné ruční zadání pro ovládání systému.Jejich spolehlivost zajišťuje konzistentní výkon v citlivých aplikacích.Tyto přepínače jsou široce používány při testování a monitorování nastavení.

Tlačítkový spínač vs páčkový spínač vs kolébkový spínač

Funkce	Stiskněte tlačítko Přepnout	Přepínač	Kolébkový spínač
Aktivační síla	Typicky 1,5–5 N	2–6 N typické	Typicky 2–5 N
Cestovní vzdálenost	0,5–3 mm	2–6 mm	1,5–4 mm
Typ operace	Chvilkové resp zaklapnutí	Pouze udržované	Pouze udržované
Elektrická životnost	100 000–1 000 000 cykly	50 000–200 000 cykly	50 000–150 000 cykly
Mechanický život	Až 1 000 000+ lisy	100 000–500 000 přepíná	100 000–300 000 lisy
Kontaktní hodnocení	0,1A–10A (nízká až střední)	3A–20A (střední až vysoko)	6A–20A (střední až vysoko)
Montážní otvor Velikost	8 mm, 12 mm, 16 mm, 22 mm	Typicky 6-12 mm	20 mm – 30 mm obdélníkový výřez
Tloušťka panelu	1–6 mm	1–5 mm	1–4 mm
Rychlost přepínání	<10 ms odpověď	10–20 ms	10–20 ms
Kontakt Odpor	≤50 mΩ typicky	≤20 mΩ typicky	≤20 mΩ typicky
Hodnocení těsnění	Až IP67/IP68 k dispozici	Obvykle IP40–IP65	Obvykle IP40–IP65
Osvětlení Možnost	Společné (LED kroužek/indikátor)	Omezené	Společné (podsvícené typy)
Typy terminálů	Pájka, šroub, rychlé připojení	Pájka, šroub	Rychlé připojení, čepel
Provozní teplota	-25 °C až +85 °C typické	-20 °C až +85 °C	-20 °C až +85 °C

Závěr

Tlačítkové spínače nabízejí spolehlivý a snadný způsob ovládání elektrických obvodů pomocí jednoduchého ručního vstupu.Jejich činnost je založena na základním pohybu kontaktu, podporovaném dobře definovanými vnitřními součástmi a různými konfiguracemi, jako je momentální, západkový, NO/NC a různé typy pólů a házení.Jsou široce používány napříč průmyslovými odvětvími díky jejich rychlé odezvě, kompaktnímu designu a všestrannosti, a to i přes některá omezení, jako je mechanické opotřebení.Výběr správného přepínače závisí na elektrickém výkonu, typu provozu, prostředí a kvalitě sestavení, aby byl zajištěn správný výkon a dlouhodobá spolehlivost.
