Tepelný výměník: Principy činnosti, typy a aplikace

Výměníky tepla vám pomáhají přenášet teplo mezi kapalinami za účelem regulace teploty a zlepšení účinnosti.V tomto článku se jednoduše dozvíte, co je to tepelný výměník a jak funguje.Prozkoumáte také hlavní typy a klíčové komponenty.Navíc pochopíte faktory, které ovlivňují výkon a kde se běžně používají výměníky tepla.

Katalog

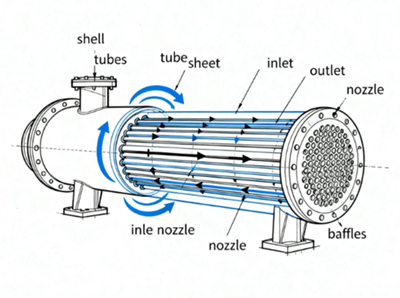

Obrázek 1. Přehled výměníku tepla

Co je tepelný výměník?

Tepelný výměník je zařízení používané k přenosu tepla mezi dvěma nebo více tekutinami bez jejich smíchání.Jeho hlavním účelem je efektivně přesunout tepelnou energii z horké tekutiny do studené tekutiny.Těmito tekutinami mohou být kapaliny, plyny nebo kombinace obou, v závislosti na systému.Výměníky tepla jsou široce používány v průmyslových procesech, systémech HVAC a výrobě energie pro řízení teploty.Tím, že umožňují řízený přenos tepla, pomáhají zlepšit energetickou účinnost a výkon systému.

Jak funguje výměník tepla?

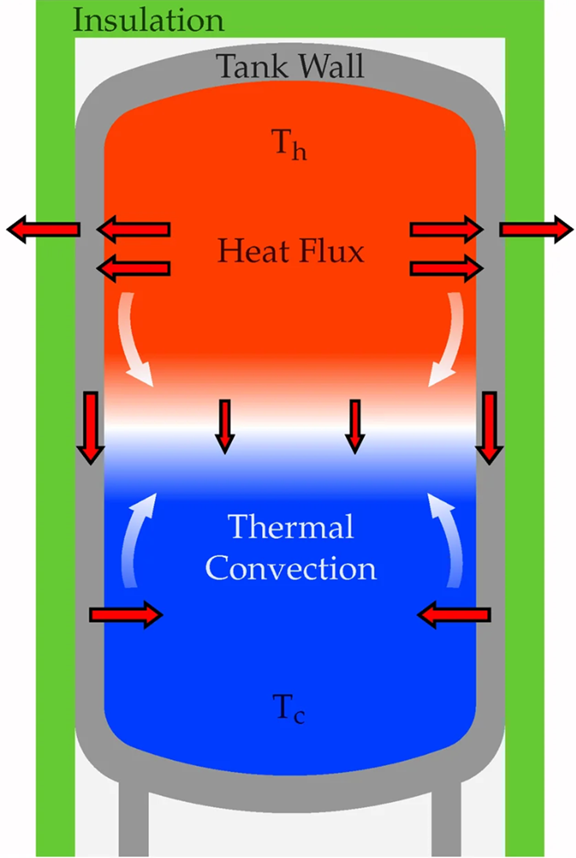

Obrázek 2. Přenos tepla a konvekce v systému

Tepelný výměník funguje tak, že přenáší teplo z kapaliny o vyšší teplotě do kapaliny o nižší teplotě přes oddělovací povrch.Teplo se nejprve pohybuje vedením přes pevnou stěnu, která odděluje tekutiny.Současně v každé tekutině při jejím proudění dochází ke konvekci, což pomáhá rovnoměrně distribuovat teplo.Teplotní rozdíl mezi kapalinami pohání tento proces přenosu tepla nepřetržitě.Když horká tekutina ztrácí energii, ochlazuje se, zatímco studená tekutinu absorbuje tuto energii a ohřívá se.Pohyb proudění hraje důležitou roli při udržování účinné výměny tepla.Tento proces pokračuje tak dlouho, dokud existuje teplotní rozdíl a pohyb tekutiny.

Typy výměníků tepla

Plášťový a trubkový výměník tepla

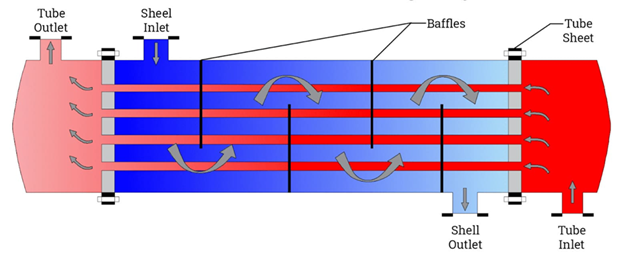

Obrázek 3. Schéma plášťového a trubkového výměníku tepla

Plášťový a trubkový výměník tepla je široce používaný typ, který sestává ze svazku trubek uzavřených uvnitř válcového pláště.Jedna tekutina protéká trubicemi, zatímco jiná obtéká trubice uvnitř pláště.Teplo se přenáší stěnami trubice, když se tekutiny pohybují oddělenými cestami.Přepážky uvnitř pláště vedou proudění a zlepšují účinnost přenosu tepla.Tato konstrukce je odolná a vhodná pro vysokotlaké a vysokoteplotní aplikace.Běžně se používá v elektrárnách, ropných rafinériích a chemickém průmyslu.Ve srovnání s kompaktními konstrukcemi však může být větší a vyžaduje více místa.

Deskový výměník tepla

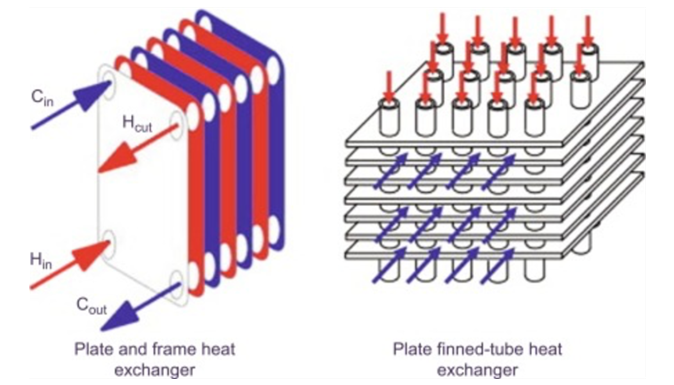

Obrázek 4. Konstrukce deskového výměníku tepla

Deskový výměník tepla je kompaktní zařízení, které využívá několik tenkých kovových desek k přenosu tepla mezi tekutinami.Tekutiny proudí ve střídavých kanálech tvořených deskami, což umožňuje úzký kontakt bez míchání.Tento design vytváří velkou povrchovou plochu, která zlepšuje účinnost přenosu tepla.Vzor proudění typicky podporuje turbulence a zlepšuje výměnu tepla.Běžně se používá v systémech HVAC, zpracování potravin a chlazení.Deskové výměníky se snadno čistí a udržují díky své modulární konstrukci.Nemusí však být ideální pro aplikace s velmi vysokým tlakem.

Vzduchem chlazený výměník tepla

Obrázek 5. Systém vzduchem chlazeného výměníku tepla

Vzduchem chlazený výměník tepla využívá k chlazení místo vody nebo kapaliny okolní vzduch.Skládá se z žebrovaných trubek a velkých ventilátorů, které foukají vzduch přes povrch a odvádějí teplo.Žebra zvětšují povrch a pomáhají efektivněji přenášet teplo do vzduchu.Jak horká tekutina proudí trubicemi, teplo se uvolňuje do okolního vzduchu.Tyto systémy se běžně používají v elektrárnách, petrochemických zařízeních a vzdálených lokalitách.Jsou užitečné tam, kde je voda omezená nebo nedostupná.Jejich výkon však závisí na teplotě vzduchu a podmínkách prostředí.

Dvoutrubkový výměník tepla

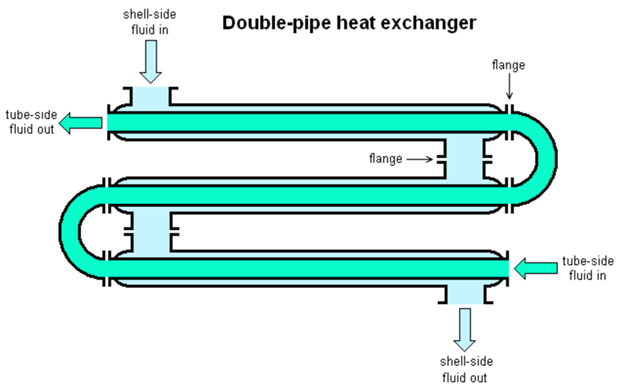

Obrázek 6. Uspořádání výměníku tepla s dvojitou trubkou

Dvoutrubkový výměník tepla je jednoduchý design, který využívá jednu trubku umístěnou uvnitř jiné trubky.Jedna tekutina protéká vnitřní trubkou, zatímco druhá protéká vnější trubkou.K přenosu tepla dochází přes stěnu oddělující obě tekutiny.Proudění může být uspořádáno paralelně nebo protiproudně pro zlepšení účinnosti.Tento design se snadno instaluje a udržuje díky jednoduché konstrukci.Běžně se používá v malých a nízkokapacitních aplikacích.Není však vhodný pro velké průmyslové systémy kvůli omezené ploše.

Trubkový výměník tepla

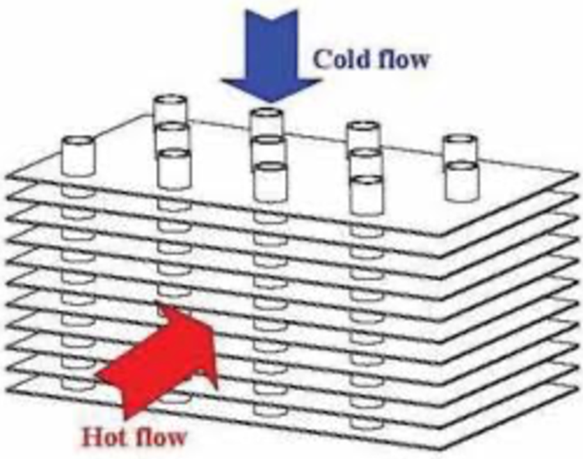

Obrázek 7. Konstrukce výměníku tepla s žebrovanými trubkami

Žebrovaný trubkový výměník tepla používá rozšířené povrchy zvané žebra ke zlepšení přenosu tepla.Tato žebra jsou připojena k trubicím, aby se zvětšila povrchová plocha vystavená okolní tekutině.Při proudění tekutiny trubicemi se teplo přenáší do žeber a poté do vnějšího prostředí.Tato konstrukce je zvláště účinná, když jedna tekutina má nízkou schopnost přenosu tepla, jako je vzduch.Běžně se používá v radiátorech, klimatizacích a průmyslových chladicích systémech.Zvětšená povrchová plocha pomáhá zlepšit celkovou účinnost bez výrazného zvětšení velikosti.Na žebrech se však může hromadit prach a mohou vyžadovat pravidelné čištění.

Součásti výměníku tepla

Trubky - Trubky vedou jednu z pracovních kapalin přes výměník tepla.Poskytují povrch, kde dochází k přenosu tepla mezi tekutinami.Jejich uspořádání pomáhá řídit směr proudění a účinnost výměny tepla.

Talíře - Desky vytvářejí kanály, které oddělují tekutiny a zároveň umožňují přenos tepla.Jsou tenké, aby maximalizovaly kontakt s povrchem a zlepšily účinnost.Desky se běžně používají v konstrukcích kompaktních výměníků tepla.

Shell - Plášť je vnější obal, který drží vnitřní součásti pohromadě.Usměrňuje tok tekutiny kolem trubek nebo vnitřních povrchů.Poskytuje také strukturální podporu a omezení.

Ploutve - Žebra jsou rozšířené povrchy přidané pro zvětšení plochy přenosu tepla.Pomáhají zlepšit odvod tepla, zejména pokud je zapojen vzduch.Žebra se běžně používají ve vzduchem chlazených systémech.

Záhlaví- Hlavičky distribuují tekutinu rovnoměrně do více trubek nebo kanálů.Zajišťují konzistentní průtok přes tepelný výměník.Správná distribuce pomáhá udržovat efektivní přenos tepla.

Materiály použité ve výměníku tepla

Měď - Měď má vynikající tepelnou vodivost, takže je ideální pro efektivní přenos tepla.Je široce používán v HVAC a chladicích systémech.Je také snadné tvarovat a spojovat při výrobě.

hliník - Hliník je lehký a má dobré vlastnosti přenosu tepla.Běžně se používá ve vzduchem chlazených a automobilových výměnících tepla.Díky své odolnosti proti korozi je vhodný pro venkovní použití.

Nerezová ocel - Nerezová ocel nabízí vysokou pevnost a odolnost proti korozi.Je vhodný pro drsná prostředí a chemické aplikace.Běžně se používá tam, kde je potřeba trvanlivost.

Uhlíková ocel - Uhlíková ocel je pevná a nákladově efektivní pro průmyslové aplikace.Používá se v systémech, kde je koroze méně problematická.Poskytuje dobrou strukturální podporu pro velké jednotky.

titan - Titan je vysoce odolný vůči korozi, zejména v mořské vodě.Používá se v mořském a vysoce korozivním prostředí.Přestože je drahý, poskytuje dlouhou životnost.

Výkonové faktory tepelného výměníku

Koeficient přenosu tepla - Tento faktor měří, jak snadno se teplo pohybuje mezi tekutinami.Vyšší koeficient znamená lepší účinnost přenosu tepla.Závisí na vlastnostech kapaliny a podmínkách povrchu.

Teplotní rozdíl - Čím větší rozdíl teplot, tím rychlejší přenos tepla.Tento rozdíl řídí celkový proces výměny tepla.Udržování stabilního gradientu zlepšuje výkon.

Průtok - Průtok ovlivňuje, jak rychle je teplo odváděno nebo dodáváno.Vyšší průtoky mohou zlepšit přenos tepla, ale mohou zvýšit spotřebu energie.Pro efektivitu je nutná správná rovnováha.

Pokles tlaku - Pokles tlaku se týká odporu, kterému čelí tekutiny během proudění.Vysoký pokles tlaku může snížit účinnost systému a zvýšit spotřebu energie.Musí být řízen v designu.

Plocha povrchu - Větší povrchová plocha umožňuje přenos většího množství tepla.Designy často zvětšují plochu pomocí žeber nebo desek.To zlepšuje celkovou efektivitu systému.

Výhody a nevýhody výměníků tepla

Výhody výměníků tepla

• Zlepšuje energetickou účinnost v systémech

• Snižuje provozní náklady

• Podporuje regulaci teploty

• Pracuje s různými typy kapalin

• Zvyšuje spolehlivost procesu

• Široce používané v mnoha průmyslových odvětvích

Nevýhody výměníků tepla

• Instalace může být nákladná

• Vyžaduje pravidelnou údržbu

• Znečištění může snížit účinnost

• Velké systémy potřebují více prostoru

• Výkon závisí na podmínkách

• Časem může dojít k úniku

Aplikace výměníků tepla

1. Systémy HVAC

Výměníky tepla se používají v systémech vytápění, ventilace a klimatizace k regulaci vnitřní teploty.Pomáhají přenášet teplo mezi proudy vzduchu nebo tekutinami, aby udržely pohodlí.To zlepšuje energetickou účinnost v budovách.Běžně se vyskytují v klimatizačních a topných jednotkách.

2. Výroba energie

V elektrárnách se tepelné výměníky používají k přeměně vody na páru a chladící systémy.Hrají klíčovou roli při výrobě energie a tepelném managementu.Efektivní přenos tepla zlepšuje celkový výkon zařízení.Používají se v kotlích a kondenzátorech.

3. Automobilový průmysl

Vozidla používají výměníky tepla, jako jsou radiátory a mezichladiče.Tyto komponenty pomáhají regulovat teplotu motoru a zlepšovat výkon.Zabraňují přehřívání a prodlužují životnost motoru.Používají se v moderních automobilových systémech.

4. Chemické zpracování

Výměníky tepla se používají k regulaci teplot během chemických reakcí.Pomáhají udržovat bezpečné a stabilní provozní podmínky.Správná regulace teploty zlepšuje kvalitu produktu.Jsou široce používány v chemických závodech.

5. Ropný a plynárenský průmysl

V ropných rafinériích řídí tepelné výměníky teplotu během zpracování a rafinace.Pomáhají zlepšit účinnost a snížit plýtvání energií.Používají se jak v upstream, tak v downstream operacích.Jejich role je kritická ve velkovýrobě.

6. Potravinářský a nápojový průmysl

Výměníky tepla se používají pro pasterizaci a regulaci teploty.Zajišťují bezpečnost potravin udržováním správných podmínek ohřevu a chlazení.To pomáhá zachovat kvalitu produktu a trvanlivost.Běžně se používají při zpracování mléka a nápojů.

Závěr

Výměníky tepla hrají důležitou roli při účinném přesunu tepelné energie mezi tekutinami a zároveň udržují systémy stabilní a produktivní.Jejich výkon závisí na typu konstrukce, vnitřních součástech, výběru materiálu a faktorech, jako je teplotní rozdíl, průtok a povrch.Různé typy výměníků tepla jsou vhodné pro různé provozní podmínky, od kompaktních jednotek HVAC až po velké průmyslové systémy.Díky široké škále aplikací zůstávají výměníky tepla zásadní pro energetickou účinnost, regulaci teploty a spolehlivý provoz.
