Elektrický izolátor: Princip činnosti, typy a aplikace

Elektrické izolátory vám pomohou bezpečně odpojit části elektrického systému od napájení.V tomto článku se dozvíte, co je to elektrický izolátor, proč je důležitý pro bezpečnost a jak funguje ve stavu bez zatížení.Pochopíte také jeho hlavní součásti, běžné typy a jak se liší od jističe.Nakonec uvidíte, kde se v elektrických systémech používají izolátory.

Katalog

Obrázek 1. Elektrický izolátor

Co je to elektrický izolátor?

Elektrický izolátor je mechanické spínací zařízení sloužící k úplnému odpojení části elektrického obvodu od napájení.Jeho hlavním účelem je zajistit bezpečné pracovní podmínky tím, že poskytuje jasné a viditelné oddělení mezi sekcemi pod napětím a bez proudu.Na rozdíl od automatických zařízení je izolátor ovládán ručně a je určen pouze pro izolaci, nikoli pro přerušení proudu.Vytváří fyzické přerušení obvodu, takže můžete bezpečně provádět údržbu nebo kontrolu.Elektrické izolátory jsou široce používány v energetických systémech, aby zlepšily bezpečnost a zabránily náhodnému kontaktu se součástmi pod napětím.

Proč jsou elektrické izolátory důležité?

Elektrické izolátory jsou dobré pro udržení bezpečnosti v elektrických systémech, zejména při údržbě a opravách.Zajišťují úplné odpojení části obvodu, čímž snižují riziko úrazu elektrickým proudem nebo poškození zařízení.Poskytnutím viditelné otevřené mezery pomáhají izolátory potvrdit, že v izolované části neprotéká žádný proud.Díky tomu je bezpečnější pracovat na vysokonapěťových zařízeních s jistotou.Elektrické izolátory také pomáhají předcházet náhodnému zapnutí napájení, které může vést k vážným nebezpečím v průmyslovém prostředí a prostředí distribuce elektřiny.

Princip činnosti elektrického izolátoru

Obrázek 2. Pracovní schéma elektrického izolátoru

Elektrický izolátor funguje pouze tehdy, když obvodem neprotéká žádný zátěžový proud, což zajišťuje bezpečné spínací podmínky.Když je izolátor otevřen, jeho pohyblivý kontakt se oddělí od pevného kontaktu, aby se vytvořila čistá vzduchová mezera.Tato vzduchová mezera funguje jako viditelná bariéra, která potvrzuje elektrické odpojení.Otevírání se obvykle provádí pomocí mechanického ovládacího mechanismu, který umožňuje hladký a kontrolovaný pohyb.Protože během provozu neprochází žádný proud, nevzniká mezi kontakty žádný oblouk.Izolátor zůstává v otevřené poloze, aby byla zachována úplná izolace, dokud není znovu ručně uzavřen.Tento jednoduchý princip činnosti zajišťuje spolehlivé a bezpečné oddělení elektrických obvodů.

Součásti elektrického izolátoru

• Pevný kontakt

Pevný kontakt je stacionární vodivá část připojená k příchozímu nebo odchozímu vedení.Poskytuje stabilní bod pro elektrické připojení, když je izolátor uzavřen.Tato součást je navržena tak, aby zvládla vysoké napětí a udržela spolehlivý kontakt s minimálním odporem.

• Pohybující se kontakt

Pohyblivý kontakt je část, která fyzicky otevírá nebo zavírá obvod.Pohybuje se od pevného kontaktu nebo směrem k němu, aby se vytvořilo nebo odstranilo elektrické spojení.Jeho konstrukce zajišťuje hladký chod a správné vyrovnání při přepínání.

• Izolátory

Izolátory podporují vodivé části a zabraňují nežádoucímu toku proudu do země nebo konstrukce.Obvykle jsou vyrobeny z porcelánu nebo kompozitních materiálů pro vysokou elektrickou pevnost.Tyto součásti také poskytují mechanickou podporu pro udržení správné vzdálenosti mezi živými částmi.

• Operační mechanismus

Ovládací mechanismus ovládá otevírání a zavírání izolátoru.Může být ruční nebo motorový v závislosti na aplikaci.Tento mechanismus zajišťuje bezpečný a přesný pohyb kontaktů během provozu.

• Základní rám

Základní rám drží všechny komponenty pohromadě a poskytuje strukturální stabilitu.Obvykle je vyroben z kovu, aby nesl mechanické zatížení izolátoru.Rám také zajišťuje správné vyrovnání kontaktů a izolátorů.

Typy elektrických izolátorů

Samostatný izolátor přerušení

Obrázek 3. Samostatný izolátor přerušení

Izolátor s jedním přerušením je typ elektrického izolátoru, který používá jeden bod oddělení kontaktu k odpojení obvodu.Skládá se z jednoho pohyblivého kontaktu, který se odděluje od pevného kontaktu a vytváří jedinou vzduchovou mezeru.Tato jednoduchá konstrukce umožňuje snadnou obsluhu a údržbu ve standardních energetických systémech.Pohyb kontaktu je obvykle horizontální nebo rotační, což umožňuje jasnou viditelnost otevřené polohy.Pro svou přímočarou konstrukci se běžně používá ve vysokonapěťových rozvodnách a distribučních systémech.Zařízení zobrazené na obrázku odráží jednoduché uspořádání kontaktů a kompaktní uspořádání.Izolátory s jedním přerušením jsou ideální pro aplikace, kde je důležitá prostorová a nákladová efektivita.

Dvojitý izolátor přerušení

Obrázek 4. Dvojitý izolátor přerušení

Dvojitý izolátor přerušení je elektrický izolátor, který během provozu vytváří dvě samostatné kontaktní mezery.Má centrální pohyblivý kontakt, který se odděluje od dvou pevných kontaktů na obou stranách a tvoří dvojité izolační body.Tato konstrukce zlepšuje elektrickou izolaci zvětšením vzdálenosti mezi živými částmi.Pohyb kontaktů je vyvážený, což zvyšuje mechanickou stabilitu a výkon.Běžně se používá ve vysokonapěťových rozvodnách, kde je vyžadována silnější izolace.Obrázek znázorňuje symetrickou strukturu, která podporuje účinné odpojení.Dvojité izolátory jsou vhodné pro systémy, které vyžadují vyšší bezpečnostní rezervy a spolehlivou izolaci.

Izolátor pantografu

Obrázek 5. Izolátor sběrače

Pantografový izolátor je typ izolátoru, který používá vertikální zvedací mechanismus k připojení nebo odpojení obvodu.Vyznačuje se pohyblivým ramenem, které se zvedá nahoru, aby se dostalo do kontaktu s nadzemním vodičem.Tento vertikální pohyb umožňuje efektivní využití prostoru v kompaktních rozvodnách.Konstrukce obsahuje kloubová ramena, která se během provozu roztahují a smršťují.Je široce používán ve vysokonapěťových aplikacích, kde je omezený horizontální prostor.Obrázek ukazuje charakteristickou zvedací konstrukci, která umožňuje vertikální přepínání.Pantografové izolátory jsou ideální pro moderní rozvodny vyžadující kompaktní a flexibilní uspořádání.

Horizontální izolátor přerušení

Obrázek 6. Izolátor horizontálního přerušení

Horizontální izolátor přerušení je elektrický izolátor, ve kterém se pohyblivý kontakt otevírá do strany, aby odpojil obvod.Kontakty se otáčejí nebo kývají vodorovně, aby mezi nimi vznikla viditelná mezera.Tento typ se běžně instaluje do venkovních rozvoden díky své jednoduché konstrukci a snadné údržbě.Poskytuje jasnou viditelnost otevřené polohy, což zvyšuje provozní bezpečnost.Konstrukce umožňuje snadnou instalaci na nosné konstrukce s odpovídajícími rozestupy.Obrázek odráží pohyb při otevírání do strany typický pro tento typ izolátoru.Horizontální izolátory jsou široce používány v přenosových a distribučních systémech.

Vertikální izolátor přerušení

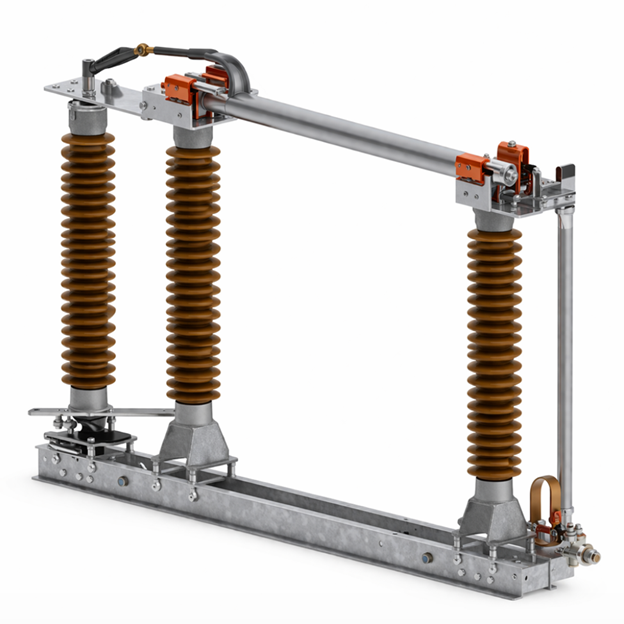

Obrázek 7. Vertikální izolátor přerušení

Vertikální izolátor přerušení je elektrický izolátor, kde se pohyblivý kontakt otevírá směrem nahoru nebo dolů, aby vytvořil izolaci.Vertikální pohyb pomáhá zmenšit horizontální prostor potřebný pro instalaci.Tento návrh je užitečný v rozvodnách, kde jsou problémem prostorová omezení.Kontakty se pohybují ve svislé rovině, což zajišťuje jasné a viditelné oddělení.Běžně se používá ve vysokonapěťových systémech, kde je potřeba efektivní využití prostoru.Obrázek ukazuje mechanismus otevírání směrem nahoru, který definuje tento typ izolátoru.Vertikální izolátory přerušení jsou upřednostňovány v kompaktních uspořádáních s omezenou plochou terénu.

Elektrický izolátor vs jistič

Funkce	Elektrické Izolátor	Jistič
Hlavní funkce	Poskytuje fyzické odpojení obvodu pro bezpečnost	Detekuje závady a přerušuje proud, aby chránil systém
Typ operace	Ruční popř motoricky ovládaný (neautomatický)	Automaticky vypínání s volitelným ručním ovládáním
Manipulace s nákladem	Funguje pouze v 0 A (stav bez zatížení)	Funguje pod podmínky plného zatížení a poruchového proudu
Hodnoceno Přerušení kapacity	0 kA (nelze přerušovací proud)	Typicky 6 kA až 63 kA nebo vyšší v závislosti na typu
Manipulace s obloukem	Žádný oblouk supresivní mechanismus	Používá oblouk metody kalení (vzduch, olej, SF₆ nebo vakuum)
Bezpečnostní role	Zajišťuje viditelnost izolace pro údržbu	Poskytuje ochrana proti přetížení a zkratu
Rychlost přepínání	Pomalé (sekundy, závislé na operátorovi)	Rychle (milisekundy, obvykle 10–100 ms)
Ochrana Schopnost	Žádná ochranná funkce	Vestavěný ochrana (nadproud, zkrat, někdy zemní spojení)
Typické použití	Údržba izolační a bezpečnostní postupy	Ochrana proti poruchám a provozní přepínání
Kontaktní operace	Otevírá pouze když proud je již nulový	Otevírá se při protéká proud (včetně poruchového proudu)
Úroveň automatizace	Nízká (manuální popř základní ovládání motoru)	Vysoká (reléově řízené, plně automatické systémy)
Instalace Oblast	Instalováno v rozvodny a rozvodny (strana vysokého napětí)	Používá se v rozvodny, rozvodné panely a systémy pro koncové uživatele
Design Složitost	Jednoduché mechanická struktura	Komplexní systém s komponenty pro snímání, vypínání a ovládání oblouku
Údržba Požadavek	Minimální (kontrola a čištění)	Pravidelné nutná údržba (kontakty, mechanismus, oblouková komora)
izolace Viditelnost	Poskytuje viditelné vzduchová mezera (jasné odpojení)	Není vidět izolace;vyžaduje samostatný izolátor pro bezpečnost

Výhody a nevýhody elektrických izolátorů

Výhody elektrických izolátorů

• Poskytuje jasně viditelnou vzduchovou mezeru pro potvrzení bezpečnosti

• Vysoká spolehlivost díky menšímu počtu pohyblivých dílů

• Nízké nároky na údržbu při dlouhodobém používání

• Cenově efektivní ve srovnání se složitými spínacími zařízeními

• Zvyšuje bezpečnost při údržbě

Nevýhody elektrických izolátorů

• Nelze pracovat při zatížení

• Není k dispozici žádný mechanismus pro zhášení oblouku

• Vyžaduje další zařízení, jako jsou jističe

• Ruční provoz může prodloužit dobu sepnutí

• Omezená funkčnost ve srovnání s ochrannými zařízeními

• Nevhodné pro poruchové přerušení

Aplikace elektrických izolátorů

1. Elektrické rozvodny

Elektrické izolátory jsou běžně instalovány v rozvodnách k izolaci částí přenosových vedení a zařízení.Umožňují bezpečnou údržbu odpojením vysokonapěťových obvodů od napájení.To pomáhá předcházet nehodám a zajišťuje spolehlivý provoz systému.

2. Přenosové a distribuční soustavy

V energetických přenosových sítích se izolátory používají k oddělení vadných nebo neaktivních úseků.Pomáhají udržovat stabilitu systému tím, že během oprav izolují konkrétní vedení.To zlepšuje celkovou účinnost a bezpečnost dodávky energie.

3. Průmyslové elektrické systémy

Průmyslové závody používají izolátory k odpojení strojů a elektrických panelů během servisu.Tím je zajištěna bezpečnost pracovníků při manipulaci s elektrickým zařízením.Pomáhá také zabránit neočekávanému spuštění stroje.

4. Spínací stanice

Izolátory se používají v rozvodnách pro řízení a řízení toku energie mezi různými částmi sítě.Poskytují bezpečný způsob, jak izolovat obvody bez přerušení celého systému.To podporuje flexibilní provoz systému.

5. Systémy obnovitelné energie

V solárních a větrných energetických systémech se izolátory používají k odpojení panelů nebo turbín od sítě.To umožňuje bezpečnou údržbu a kontrolu zařízení na obnovitelné zdroje energie.Chrání také techniky před elektrickými nebezpečími.

6. Železniční elektrifikační systémy

Elektrické izolátory se používají v železničních systémech k izolaci nadzemních vedení pro údržbářské práce.Zajišťují, aby úseky trati byly před opravou bez napětí.To zvyšuje bezpečnost pro údržbářské čety pracující na elektrifikovaných železničních sítích.

Závěr

Elektrické izolátory hrají roli v elektrické bezpečnosti tím, že poskytují jasný a spolehlivý způsob oddělení částí bez napětí od obvodů pod proudem.Jejich hodnota vychází z jednoduchého designu, viditelné izolace a širokého použití v rozvodnách, přenosových systémech, průmyslových zařízeních a dalších energetických aplikacích.Různé typy izolátorů jsou navrženy tak, aby vyhovovaly specifickým požadavkům na instalaci a prostor, zatímco jejich omezení je činí vhodnými pouze pro spínání naprázdno.Pochopení jejich funkce, částí, výhod a použití pomáhá při výběru správného izolátoru pro bezpečný a efektivní provoz systému.
