MCB vs MCCB vs RCCB vs ELCB: Kompletní průvodce srovnáním

Aby byl váš elektrický systém bezpečný a spolehlivý, potřebujete zařízení na ochranu obvodu.V tomto článku se dozvíte, co jsou MCB, MCCB, RCCB a ELCB, jak fungují a jak se od sebe liší.Uvidíte také, kde se které zařízení používá a proč je vhodné pro různé situace.

Katalog

Obrázek 1. MCB vs MCCB vs RCCB vs ELCB

Co je to MCB (Miniature Circuit Breaker)?

Obrázek 2. MCB (Miniature Circuit Breaker)

Miniature Circuit Breaker (MCB) je automatické elektrické ochranné zařízení používané k ochraně nízkonapěťových obvodů před poškozením.Funguje tak, že přeruší přívod elektřiny, když proud překročí bezpečnou úroveň.To pomáhá zabránit přehřátí způsobenému přetížením, jako je příliš mnoho zařízení připojených k jednomu okruhu.Chrání také před zkraty, kdy náhlý proudový ráz může poškodit elektroinstalaci a zařízení.MCB rychle vypne a odpojí obvod, aby zastavil další riziko.Je široce používán v domácnostech a malých budovách, protože je spolehlivý a snadno se resetuje po vypnutí.

Co je to MCCB (Molded Case Circuit Breaker)?

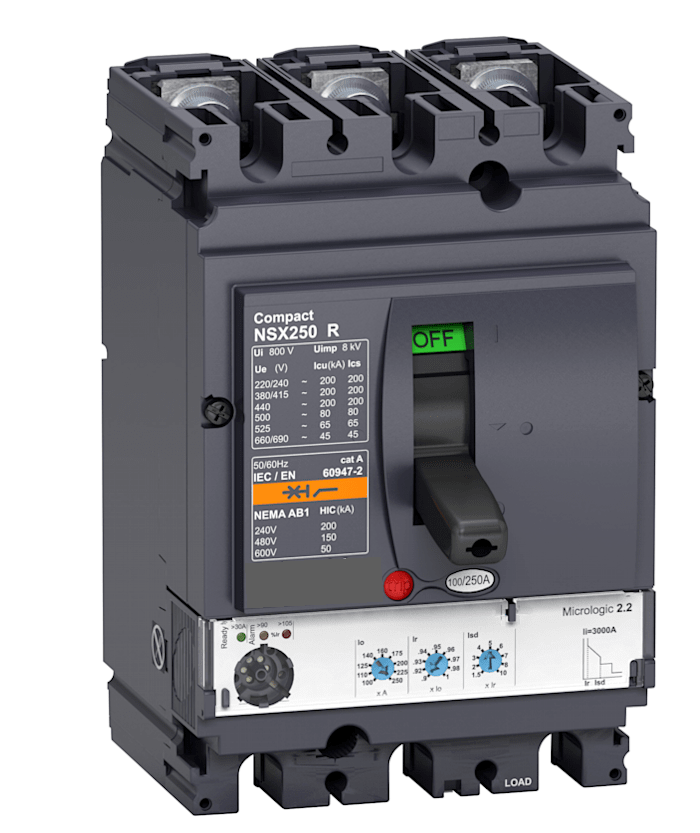

Obrázek 3. MCCB (jistič lisované skříně)

Molded Case Circuit Breaker (MCCB) je typ jističe navržený tak, aby zvládl vyšší úrovně proudu v elektrických systémech.Používá se k ochraně obvodů a zařízení v aplikacích, kde je vyžadován větší výkon.MCCB může přerušit tok nadměrného proudu, aby se zabránilo poškození způsobenému přetížením nebo poruchovými stavy.Jednou z jeho klíčových funkcí je nastavitelné nastavení vypnutí, které uživatelům umožňuje ovládat, kdy jistič odpojí obvod.Díky tomu je vhodný pro systémy, které potřebují flexibilní ochranu na základě požadavků na zatížení.MCCB se běžně používají ve větších elektrických sestavách, kde je potřeba vyšší kapacita ochrany.

Co je to RCCB (přerušovač zbytkového proudu)?

Obrázek 4. RCCB (jistič zbytkového proudu)

Reziduální proudový jistič (RCCB) je bezpečnostní zařízení používané k ochraně osob před úrazem elektrickým proudem.Funguje tak, že detekuje svodový proud, ke kterému dochází, když elektřina proudí mimo zamýšlenou cestu.Když je tato nerovnováha detekována, RCCB rychle odpojí napájení.To pomáhá předcházet vážným zraněním nebo smrtelným nehodám způsobeným elektrickými poruchami.RCCB jsou velmi citlivé a mohou v krátké době reagovat na malé svodové proudy.Běžně se instalují v domácnostech a budovách pro zlepšení elektrické bezpečnosti.

Co je to ELCB (Uzemňovací jistič)?

Obrázek 5. ELCB (Uzemňovací jistič)

Zemní jistič (ELCB) je zařízení používané k detekci úniku proudu do země.Funguje tak, že monitoruje elektrické poruchy, které mohou způsobit, že proud protéká nezamýšlenými cestami.Když je takový únik detekován, ELCB přeruší napájení, aby se snížilo riziko.Existují dva hlavní typy ELCB: napěťové a proudové.Každý typ reaguje jinak na podmínky zemního svodu.ELCB se používají ke zlepšení bezpečnosti v elektrických systémech, kde je důležitá ochrana uzemněním.

Rozdíl mezi MCB a MCCB

Funkce	MCB	MCCB
Aktuální rozsah hodnocení	0,5A až 100A	16A až 2500A
Jmenovité napětí	Až 240/415V AC	Až 600 V AC (liší se podle model)
Nastavení cesty	Pevné (nastaveno z výroby)	Nastavitelné (tepelné a magnetické)
Breaking Capacity	6kA až 16kA	25 kA až 100 kA
Poláky k dispozici	1P, 2P, 3P, 4P	1P až 4P
Typ montáže	Montáž na DIN lištu	Montáž na panel/základnu
Fyzická velikost	Malý (modulární)	Velké (tvarované pouzdro)
Tepelná ochrana	Pevný bimetalový pásek	Nastavitelný tepelný výlet
Magnetická ochrana	Opravený okamžitý výlet	Nastavitelná magnetická spona
Zhášení oblouku	Základní zhášecí komora	Pokročilý systém zhášecích komor
Operační mechanismus	Přepínač	Přepínací nebo motorizovaný mechanismus
Metoda resetování	Ruční reset	Ruční nebo vzdálený reset
Podpora příslušenství	Omezené (pomocné kontakty)	Rozsáhlé (vypínací cesta, UV uvolnění, alarmy)
Rozsah použití	Obytné a světlé komerční	Průmyslové a těžké komerční
Koordinace selektivity	Omezené	Vysoká (podporuje koordinaci studia)

Rozdíl mezi RCCB a ELCB

Funkce	RCCB (obvod zbytkového proudu jistič)	ELCB (obvod zemního úniku jistič)
Princip detekce	Měří proudovou nerovnováhu (fáze vs neutrální)	Měří zemní napětí popř svodový proud (typ napětí/proudu)
Provozní množství	Zbytkový proud (IΔ)	Zemní napětí (V) nebo únik aktuální (starší typy)
Typický rozsah citlivosti	10 mA, 30 mA, 100 mA, 300 mA	50 mA až 500 mA (velmi se liší)
Přesnost Trip Threshold	±5 % až ±10 %	±20 % nebo více
Doba odezvy	≤30 ms (pro 30mA zařízení)	50–200 ms
Závislost na napětí	Nezávislé na zemním napětí	Typ napětí vyžaduje správné zemní napětí
Požadavek na zemnící vodič	Pro provoz není potřeba	Vyžaduje správnou zeminu spojení
Ochranné krytí	Detekuje všechny únikové cesty (včetně nepřímého kontaktu)	Omezeno na vracení závad přes zemnící vodič
Schopnost ochrany proti otřesům	Vysoká (30 mA chrání člověka tělo)	Střední (méně spolehlivé pro ochrana proti nárazu)
Standardní instalace	Široce používané v moderních IEC systémy	V moderní době do značné míry zastaralé standardy
Dostupné typy	AC, A, F, B typy	Provoz na napětí a proudový (starší)
Falešné zakopnutí	Nízká (stabilní provedení)	Vyšší (ovlivněno vnějším poruchy napětí)
Možnosti selektivity	K dispozici (s časovým zpožděním RCCB)	Omezené nebo nedostupné
Oblasti použití	Obytné, komerční, průmyslové	Starší instalace, dědictví systémy
Požadavek na údržbu	Nízká (pravidelné testovací tlačítko zkontrolovat)	Vyšší (zemský systém musí být pravidelně ověřováno)
Soulad s moderními kodexy	Plně kompatibilní (IEC/BS standardy)	Většinou nevyhovující popř zastaralé

Aplikace MCB MCCB RCCB a ELCB

1. Bytové elektrické systémy

MCB a RCCB jsou široce používány v domácnostech k ochraně kabeláže a osob.Pomáhají předcházet požáru elektrickým proudem a snižují riziko úrazu elektrickým proudem.Tato zařízení jsou instalována v rozvaděčích pro každodenní bezpečnost.Jejich použití zajišťuje stabilní a bezpečné napájení v domácnostech.

2. Komerční budovy

Komerční zařízení vyžadují spolehlivou ochranu osvětlení, HVAC a kancelářského vybavení.MCCB se často používají kvůli vyšším nárokům na zatížení.RCCB přidávají další vrstvu bezpečnosti pro sdílené prostory.Tato kombinace zajišťuje provozní i osobní ochranu.

3. Průmyslová zařízení

Průmyslová odvětví používají MCCB k řízení těžkých strojů a vysoce výkonných systémů.Tato zařízení zvládají velké proudy a chrání drahá zařízení.Spolehlivá ochrana je důležitá, aby se zabránilo prostojům a poškození.Správné použití zvyšuje produktivitu a bezpečnost systému.

4. Elektrické rozvodné panely

Všechna čtyři zařízení mohou být použita v rozvodných panelech v závislosti na konstrukci systému.Pomáhají spravovat a chránit více okruhů před poruchami.Správné uspořádání zajišťuje organizovanou a bezpečnou distribuci energie.To je dobré pro malé i velké systémy.

5. Venkovní a drsná prostředí

Některé instalace vyžadují ochranu v náročných podmínkách, jako je vlhkost nebo prach.MCCB a ELCB mohou být použity v závislosti na potřebách systému.Tato zařízení pomáhají udržovat bezpečnost i v nestabilním prostředí.Výběr správného zařízení zajišťuje dlouhodobý výkon.

6. Specializované bezpečnostní instalace

Některé oblasti vyžadují zvláštní bezpečnostní opatření, jako jsou dílny nebo vlhké prostory.RCCB se běžně používají ke snížení rizika šoku v takových prostředích.ELCB lze také použít tam, kde je vyžadováno monitorování zemního úniku.Tyto aplikace se zaměřují na ochranu lidských životů a zařízení.

Závěr

Každé zařízení na ochranu obvodu slouží k určitému účelu, od zabezpečení kabeláže a zařízení až po ochranu osob před úrazem elektrickým proudem.Jističe a jističe zajišťují ochranu proti přetížení a zkratu na různých úrovních kapacity, zatímco chrániče a jističe se zaměřují na svody a poruchy uzemnění.Jejich rozdíly v citlivosti, odezvě a použití je činí vhodnými pro specifická prostředí, jako jsou obytné, komerční a průmyslové systémy.Výběr správného zařízení závisí na zatížení, bezpečnostních požadavcích a podmínkách systému, aby byla zajištěna účinná a spolehlivá ochrana.
