Průvodce po AT24C256 EEPROM: Pinout, Datasheet a Adresorting paměti

EEPROM AT24C256 vyniká jako spolehlivá a všestranná komponenta dvouvodičové sériové paměti a nabízí 256 kilobitů úložiště na podporu různých úkolů zachování elektronických dat.Tento článek poskytuje komplexní průvodce AT24C256, který pokrývá jeho datový list, konfiguraci PIN a jedinečné mechanismy adresování.Prozkoumáme také jeho kompatibilitu s mikrokontroléry Arduino.Připojte se k nám, když se kopíme do technických specifik tohoto EEPROM, jeho potenciál pro rozšíření paměti a jeho praktické aplikace napříč různými technologickými krajiny.Ať už chcete vylepšit protokolování dat, zefektivnit úložiště nebo zabezpečit svá data, AT24C256 má co nabídnout.

Katalog

Přehled AT24C256 EEPROM

The AT24C256 EEPROM je multifunkční a spolehlivá 8-pinová paměťová komponenta s působivou úložnou kapacitou 32 kbytů.Efektivně si zachovává data a zachovává informace, i když je energie ztracena, podobná funkci jednotky USB.Tato charakteristika zajišťuje bezpečné ukládání dat a poskytuje konstantní referenční bod bez ohledu na přerušení energie.Díky jeho schopnosti podporovat aktualizaci a vyhledávání dat je vhodná pro různé aplikace, zejména v prostředích vyžadujících časté úpravy dat.

AT24C256, které jsou provozovány v rámci napětí 1,7 V až 5,5 V, harmonizuje jak 3,3 V a 5V, obohacuje jeho využití napříč nejrůznějšími technologickými krajiny.Tato adaptabilita usnadňuje jeho hladké začlenění do různých elektronických prostředí, od pomůcek pro domácnost po průmyslové regulační systémy, kde taková flexibilita může zvýšit účinnost zařízení.Například v této vlastnosti můžete často najít hodnotu, protože pomáhá při tvorbě efektivních produktů bez nutnosti více variací komponent.

EEPROM AT24C256 umožňuje připojení až 8 podobných EEPROMS v sérii a poskytovat rozšířené úložiště, aby se vypořádalo větší datové sady nebo zvýšilo vaši poptávku.Tato rozšiřitelnost se ukáže jako výjimečně prospěšná v oborech, jako je protokolování dat v rámci vědeckého vyšetřování nebo rozsáhlé ukládání parametrů v telekomunikacích.V praktických situacích můžete tuto schopnost vydělávat na dosažení vysoké kapacity dat bez obětování výkonu systému nebo fyzické stopy.

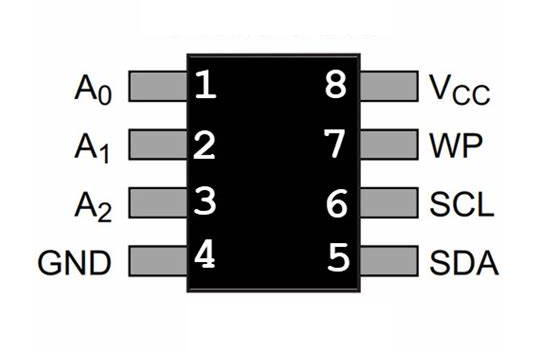

Konfigurace pin

Pin č	Název pin	Popis
1	A0	Uživatelský konfigurovatelný čip vybrat
2	A1	Uživatelský konfigurovatelný čip vybrat
3	NC	Žádné spojení
4	GND	Pozemní špendlík
5	SDA	Sériové datové pin
6	SCL	Sériový hodinový kolík
7	Wp	PÍSEJTE PRET PIN
8	VCC	Napájecí kolík

Zdroje CAD

Stopa

3D vizualizace

Technické specifikace

Technologie mikročipů AT24C256B-PU specifikace a atributy.

Typ	Parametr
Mount	Skrz díru
Typ montáže	Skrz díru
Balíček / pouzdro	8-dip (0,300, 7,62 mm)
Počet kolíků	8
Balíček dodavatelského zařízení	8-PDIP
Typy paměti	Nebezpečí
Provozní teplota	-40 ° C ~ 85 ° C ta
Obal	Trubice
Publikováno	1997
Stav dílu	Zastaralý
Úroveň citlivosti na vlhkost (MSL)	1 (neomezený)
Maximální provozní teplota	85 ° C.
Min provozní teplota	-40 ° C.
Napětí - napájení	1,8 V ~ 5,5 V.
Frekvence	1MHz
Číslo základní dílu	AT24C256
Rozhraní	2-vodidlo, I2C, sériové
Maximální napájecí napětí	5,5 V
Min napájecí napětí	1,8V
Velikost paměti	256 kB (32K x 8)
Nominální dodávka proudu	3Ma
Hodinová frekvence	1MHz
Čas přístupu	550ns
Formát paměti	Eeprom
Rozhraní paměti	I2C
Doba cyklu psaní - slovo, stránka	5ms
Hustota	256 KB
Maximální frekvence	400 kHz
Dosáhnout SVHC	Ne SVHC
Kalení záření	Žádný
Stav ROHS	Rohs3 vyhovující

Funkce

Funkce	Popis
Provoz napětí	Provoz nízkého napětí a standardního napětí: 1,8 V (VCC = 1,8 V až 5,5 V)
Organizace	Interně organizované jako 32 768 x 8
Rozhraní	Dvouvodičové sériové rozhraní
Potlačení šumu	Schmitt spouštět s filtrovanými vstupy pro šum potlačení
Protokol přenosu dat	Protokol pro přenos dat obousměrného
Kompatibilita rychlosti	1 MHz (5,0 V, 2,7 V, 2,5 V), 400 kHz (1,8 V)
Ochrana zápisu	Napište PIN PIN pro hardwarová a softwarová data ochrana
Režim zápisu stránky	Režim zápisu stránky 64-bajte (částečná stránka zapisuje)
Načasování psaní cyklu	Self-Timed Write Cycle (5 ms max)
Spolehlivost	Vytrvalost: Jeden milion cyklů zápisu
	Udržování dat: 40 let
Dodržování životního prostředí	Dostupná zařízení bez olova/bez halogenu
Možnosti balíčku	8-hlavní Jedec PDIP, Jedec Soic, eiaj soic, ultra thin Balíček malých pole (SAP), TSSOP a DBGA2
Zemřít prodej	Formulář oplatky, balení vaflí a narážené oplatky

Rozmanitá použití AT24C256 EEPROM

Protokolování dat

EEPROM AT24C256 často vidí použití v systémech pro protokolování dat a poskytuje robustní úložiště, kde nelze narušit spolehlivost dat.Díky své netěsnité charakteristice zůstávají data neporušená při narušení energie, což se ukázalo neocenitelné při dokumentování časově citlivých podmínek prostředí, jako je teplota a vlhkost.Můžete zamyšleně konstruovat nastavení pro pravidelné zachycení a zabezpečení senzorových informací a představit přizpůsobivost a odolnost EEPROM v praktických aplikacích.

Zvuková zařízení

V rámci zvukových zařízení - včetně digitálních zvukových přehrávačů a sluchadel - hraje AT24C256 EEPROM hlavní roli při zachování konfiguračních specifik a preferencí.Jeho schopnost udržovat data bez elektřiny zajišťuje, že tyto gadgety zachovávají osobní nastavení a nabízejí bezproblémovou interakci i po elektrárnách.Firmware byl dovedně doladěn a zvyšoval jak účinnost operací čtení a zápisu, tak podporoval dlouhodobý výkon zařízení.

Řešení sekundárního skladování

Při použití jako zdroj sekundárního úložiště je AT24C256 EEPROM praktickou, kompaktní možností pro zařízení, která vyžaduje mírnou rozšíření paměti.Tato aplikace pomáhá mikrokontrolérovým systémům spravovat nekritická data a rezervovat primární paměť pro intenzivnější procesy.Tyto systémy můžete navrhnout s velmi zaměřením na vzorce přístupu k paměti, využívat efektivní správu úložiště, abyste rozšířili délku života zdrojů paměti.

Analytika dat

AT24C256 EEPROM slouží jako pomocné úložiště pro přechodná data a parametry, která zahrnuje pokročilou analýzu dat.Jeho přímé rozhraní zjednodušuje začlenění do analytických rámců, což umožňuje nasazení algoritmu Swift, které se používá pro přístup k uloženým koeficientům nebo historickým záznamům.Můžete pozorovat jeho transformační dopad na zvýšení výpočetní účinnosti a občas odemknout pozoruhodné pokroky.

Další potřeby paměti

Ve scénářích, kde systémová architektura vyžaduje rozšířenou paměť na zvýšení funkčnosti, představuje AT24C256 EEPROM cenově dostupnou cestu.Je to většinou výhodné pro vestavěné systémy s těsnými deskami nebo omezenými rozpočty na dražší alternativy.Tento EEPROM můžete často používat k posílení schopností bez hlavních přepracování, což odráží jeho praktickou užitečnost při navigaci složitosti designu a podporu technologické obratnosti.Tyto strategie zdůrazňují významný příspěvek EEPROM k vývoji moderní elektroniky.

Ekvivalenty

• • 24LC512

Alternativy

• • 24C04

• • 24LC1026

• • 25LC040

• • 24C32

Optimální zapojení do AT24C256 EEPROM

Konfigurace komunikace I2C

Využití EEPROM AT24C256 na plné zahrnutí zahrnuje inicializaci spolehlivého komunikačního kanálu I2C.Schémata připojení fungují jako základní průvodce a směřují přesné zapojení kolíků SCK a SDA na mikrokontrolér.Integrace vhodných pull-up rezistorů zvyšuje spolehlivost a odolnost těchto linií a pomáhá vyhnout se problémům s daty v důsledku rušení.Proces vylepšení hodnot rezistoru tak, aby odpovídal potřebám obvodu, může podstatně posílit integritu signálu, což podporuje bezpečný tok dat.

Oslovení více eepromů

Úkol řešit význam při koordinaci mnoha jednotek EEPROM.Konfigurace kolíků Addresů A0, A1 a A2 obdrží každá jednotka jedinečnou identitu, která umožňuje mikrokontroléru hladce navigovat více zařízení a zabránit komunikačním střetům.Strategické plánování nastavení adresy během fáze návrhu hardwaru může zmírnit budoucí rozšíření, snížit výzvy škálovatelnosti projektu a usnadnit upgrady systému.

Udržování zabezpečení a integrity dat

Funkce ochrany zápisu v záruce AT24C256 zabezpečí citlivé informace proti neoprávněným změnám.Aktivace této kontroly zajišťuje závažné údaje, především ve scénářích, kde je integrita dat podstatnou úvahou.Zahájení těchto bezpečnostních prvků na začátku fáze návrhu může zmírnit potenciální rizika a zesilovat robustnost systému.Aplikace navíc ukazují, že kombinace ochrany hardwaru s protokoly bezpečnosti softwaru formuluje robustní obranu a zajišťuje komplexní bezpečnost dat.

Efektivně provádění přenosu dat

Přesnost v programování Register Adresa je klíčem pro hladké operace přenosu dat, což umožňuje spolehlivé čtení a psaní při minimalizaci chyb.Porozumění rámci adresování zařízení spojeného s praktickou programovací praxí je aktivní při maximalizaci schopností EEPROM.Výměna poznatků nebo taktik při konfiguraci těchto registrů může navíc vést k vylepšenému soudržnému designu v týmově orientovaných projektech.

Úvahy o návrhu obvodu pro AT24C256 EEPROM

Připojte linie SCK a SDA AT24C256 EEPROM k příslušným mikrokontrolérovým kolíkům a ujistěte se, že začleňují vhodné pull-up rezistory.Tyto rezistory jsou nápomocné při údržbě sběrnic I2C ve stabilním a výchozím vysokém stavu, což snižuje rušení šumu a zlepšuje integritu signálu.V prostředích náchylných k elektromagnetickému rušení se udržování stabilní komunikace na těchto liniích stává užitečným pro důvěryhodný přenos dat.

Adresová kolíky A0, A1 a A2 významně ovlivňují výběr jednotlivých čipů EEPROM.V systémech vyžadujících více EEPROMS tyto kolíky umožňují jedinečný výběr každého čipu nastavením odlišných konfigurací adresy.To usnadňuje bezproblémovou integraci více zařízení.Vyhýbání se chybám dat v hustých návrzích obvodů vyžaduje jedinečné přiřazení adres, aby se zabránilo neúmyslnému přístupu nesprávných čipů, což je obavy často pozorované v komplexních návrzích systému.

Pin Pin Pin Pin působí jako preventivní opatření pro EEPROM.Zapojení tohoto PIN může bezpečně zamknout data a blokovat neúmyslné zápisy a chránit uložené informace.Tato funkce se ukáže obzvláště prospěšná v systémech, kde zachování integrity dat je vážná, protože nezamýšlené změny by mohly vést k podstatným selháním systému nebo ztrátě dat.Interakce s AT24C256 EEPROM zahrnuje použití adres registru k adeptu Správa úkolů čtení nebo zápisu o jeden bajt najednou.Metodickým přístupem k registrům můžete provádět efektivní datové operace.Návrh profesionálního obvodu zdůrazňuje tuto strukturovanou komunikaci, aby zajistila, že zařízení fungují v očekávaných parametrech a minimalizují potenciální chyby zpracování dat.

Dimenze

Výrobce

Microchip Technology sídlí v Chandler v Arizoně a je známá svými odborností v oblasti mikrokontroléru a analogových řešení.Cílem společnosti se zaměřuje na poskytování spolehlivých produktů a zaměřuje se na snížení nákladů na systémy a urychlení vstupu na trh.Jejich rozsáhlá řada produktů slouží různým aplikacím po celém světě, včetně automobilových systémů, spotřební elektroniky a průmyslových strojů.Tato široká přitažlivost ilustruje schopnost Microchip přizpůsobit se a splňovat složité požadavky na rozmanité trhy.

Technologie Microchip klade velký důraz na inovace a zajištění kvality, která umožňuje průmyslovým odvětvím sledovat přesnost a funkčnost.Začleněním pokročilých bezpečnostních opatření a možností připojení udržují řešení Microchip tempo s neustále se měnícími požadavky moderních technologických infrastruktur.Odhodlání společnosti k energeticky účinným návrhům také podporuje udržitelné postupy a odpovídá přesunu průmyslu směrem k minimalizaci dopadu na životní prostředí v elektronice.
