Porozumění architektuře a aplikacím FPGA XC2S200-5FG256I

Možná hledáte programovatelné logické zařízení, které vám umožní tvarovat digitální hardware přesně tak, jak to váš systém potřebuje.FPGA XC2S200-5FG256I vám poskytuje flexibilní logické bloky, vnitřní paměť a mnoho vstupních a výstupních připojení, takže si můžete vytvořit vlastní digitální funkce v jednom zařízení.Jeho architektura podporuje směrování signálu, řízení časování a ovládání rozhraní napříč mnoha typy elektronických zařízení.Díky programovatelnému směrování a paměťovým prostředkům dostupným na čipu jej můžete přizpůsobit různým řídicím úlohám, komunikačním cestám a funkcím vestavěného systému, aniž byste museli měnit fyzický hardware.

Katalog

XC2S200-5FG256I Přehled

The XC2S200-5FG256I je programovatelné logické zařízení postavené na architektuře Spartan II FPGA a určené pro konfigurovatelné digitální systémy.Poskytuje přibližně 200 000 logických hradel uspořádaných prostřednictvím konfigurovatelných logických bloků, které lze naprogramovat tak, aby implementovaly vlastní digitální funkce.Integrovaná bloková RAM podporuje dočasné ukládání dat, zatímco velký počet vstupních a výstupních pinů umožňuje flexibilní komunikaci s externími komponenty.Zařízení pracuje z nízkonapěťového jádra a podporuje průmyslové teplotní podmínky.Jeho architektura podporuje prototypování hardwaru, řízení rozhraní a úlohy digitálního zpracování ve vestavěných elektronických zařízeních.

Při pohledu na XC2S200-5FG256I?Kontaktujte nás pro kontrolu aktuálních zásob, dodací lhůty a ceny.

XC2S200-5FG256I b

I/O struktura rozděluje obvod zařízení do osmi bank umístěných podél všech čtyř stran pouzdra FPGA.Každá banka seskupuje sadu vstupních a výstupních kolíků, které sdílejí stejné napájení VCCO, což umožňuje aplikaci konzistentní úrovně napětí na všechny kolíky v této oblasti.Globální hodinové vstupy označené GCLK0 až GCLK3 jsou umístěny v blízkosti spodní a horní části rozvržení, aby distribuovaly hodinové signály rovnoměrně napříč vnitřním logickým polem.Toto uspořádání umožňuje, aby více signalizačních standardů fungovalo současně přiřazením různých úrovní napětí jednotlivým bankám při zachování organizovaného směrování mezi externími kolíky a vnitřní programovatelnou logikou.

Model CAD XC2S200-5FG256I

Symbol XC2S200-5FG256I

Stopa XC2S200-5FG256I

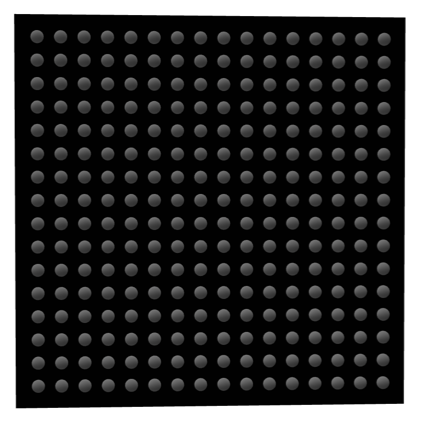

3D model XC2S200-5FG256I

Vlastnosti XC2S200-5FG256I

Programovatelná logická architektura FPGA

Zařízení používá konfigurovatelnou logickou strukturu, která umožňuje definovat digitální obvody prostřednictvím programovatelných logických bloků a směrovacích cest.Tato struktura umožňuje návrhářům implementovat vlastní chování hardwaru bez úpravy fyzického zařízení, podporuje flexibilní vývoj digitálního systému a prototypování hardwaru.

Integrované zdroje blokové paměti

Interní blok RAM poskytuje vyhrazené úložiště paměti v rámci programovatelné struktury.Tyto paměťové bloky podporují ukládání dat do vyrovnávací paměti, vyhledávací tabulky a operace dočasného úložiště, což snižuje potřebu externích paměťových komponent v mnoha aplikacích pro digitální zpracování.

Konfigurovatelné vstupní a výstupní rozhraní

Až 176 uživatelských vstupních a výstupních pinů poskytuje flexibilní připojení k externím zařízením.Každý pin lze nakonfigurovat pro různé vstupní, výstupní nebo obousměrné funkce, což umožňuje zařízení komunikovat se senzory, komunikačními rozhraními a řídicími systémy.

Programovatelná směrovací síť

Programovatelná propojovací síť spojuje logické bloky, paměťové prvky a vstupní výstupní rozhraní.Signály lze směrovat konfigurovatelnými cestami, což umožňuje vlastní tok signálu mezi interními zdroji při zachování předvídatelného digitálního chování.

Správa hodin pomocí zpožděných uzamčených smyček

Integrované obvody se zpožďovací uzamčenou smyčkou podporují distribuci hodin a vyrovnání časování uvnitř zařízení.Tyto obvody pomáhají udržovat stabilní vztahy časování mezi vnitřními logickými sekcemi a externími zdroji hodin.

Provozní kapacita při průmyslové teplotě

Zařízení podporuje provoz v rozšířeném teplotním rozsahu vhodném pro průmyslové prostředí.To umožňuje stabilní výkon v systémech vystavených různým podmínkám prostředí, jako je tovární zařízení nebo venkovní instalace.

Kompaktní balení BGA pro povrchovou montáž

Zařízení je zabaleno ve formátu mřížkového pole s 256 kuličkami, které umožňuje vysoký počet připojení na kompaktním půdorysu.Tento styl balení podporuje husté rozložení desek plošných spojů při zachování elektrické spolehlivosti pro zařízení s vysokým počtem pinů.

XC2S200-5FG256I Technické specifikace

Atribut produktu	Hodnota atributu
Výrobce	AMD Xilinx
Napětí - Napájení	2,375V ~ 2,625V
Celkový počet bitů RAM	57344
Dodavatelský balíček zařízení	256-FBGA (17x17)
série	Spartan®-II
Balíček / pouzdro	256-BGA
Balíček	Zásobník
Provozní teplota	-40 °C ~ 100 °C (TJ)
Počet logických prvků/buněk	5292
Počet LAB/CLB	1176
Počet I/O	176
Počet bran	200 000
Typ montáže	Povrchová montáž
Základní číslo produktu	XC2S200
Stav RoHs	Nesplňuje RoHS
Úroveň citlivosti na vlhkost (MSL)	3 (168 hodin)
Status REACH	REACH nedotčeno
ECCN	EAR99
HTSUS	8542,39,0001

Blokové schéma XC2S200-5FG256I

Centrální mřížka konfigurovatelných logických bloků tvoří programovatelnou logickou strukturu, kde jsou digitální funkce implementovány pomocí vyhledávacích tabulek a klopných obvodů.Vertikální sloupce označené jako blok RAM poskytují vestavěné paměťové zdroje umístěné vedle logického pole pro operace ukládání dat a vyrovnávací paměti.Vstupní a výstupní logické bloky lemují vnější okraje zařízení a připojují interní směrovací síť k externím pinům.Jednotky zpožděné smyčky umístěné v rozích podporují zarovnání hodin a řízení časování v rámci vnitřní logické struktury.Propojovací cesty mezi polem CLB, paměťovými sloupci, hodinovými jednotkami a I O bloky vytvářejí programovatelnou směrovací síť, která umožňuje flexibilní připojení signálu v celém zařízení.

Vstupní/výstupní blok (IOB) XC2S200-5FG256I

Vnitřní struktura I/O bloku spojuje piny externího pouzdra s programovatelnou logickou strukturou prostřednictvím konfigurovatelných vstupních a výstupních cest.Výstupní data procházejí přes klopný obvod označený jako OFF s ovládáním hodin a povolení, následovaný programovatelnou výstupní vyrovnávací pamětí, která řídí externí pin při provozu z napájení VCCO spojeného s I O bankou.Vstupní signály z kolíku pouzdra vstupují přes programovatelnou vstupní vyrovnávací paměť a volitelný programovatelný zpožďovací stupeň před dosažením vstupního klopného obvodu označeného IFF, který synchronizuje signál s vnitřními hodinami.Mezi další ovládací prvky patří třístavové řízení prostřednictvím registru TFF, signály povolení hodin a resetovací vstupy, které řídí časování signálu a řízení stavu.Programovatelné předpětí a ESD ochranná síť chrání rozhraní pinů, zatímco interní reference a připojení VREF podporují standardy I O s odkazem na napětí sdílené napříč bankou.

Aplikace XC2S200-5FG256I

Systémy směrování digitálního signálu

Programovatelné logické prostředky umožňují zařízení řídit směrování a zpracování digitálního signálu v komunikačním zařízení.Jeho konfigurovatelné logické bloky mohou implementovat vlastní logické cesty, které zpracovávají přenos dat mezi komponentami systému při zachování stabilního chování načasování.

Řídicí jednotky průmyslové automatizace

Průmyslové řídicí systémy často vyžadují flexibilní digitální logiku, která se dokáže přizpůsobit různým strojním procesům.Zařízení může řídit řídicí signály, vstupy senzorů a výstupy akčních členů, což podporuje spolehlivý provoz v automatizovaných výrobních prostředích.

Platformy pro prototypování vestavěného hardwaru

Vývojové platformy často používají programovatelná logická zařízení k testování digitálních návrhů před finální výrobou hardwaru.Zařízení umožňuje konstruktérům implementovat a upravovat logické struktury během vývoje, což umožňuje efektivní testování funkcí digitálního řízení.

Přemostění komunikačního rozhraní

Systémy, které propojují více komunikačních protokolů, mohou zařízení používat k překladu nebo směrování digitálních signálů mezi rozhraními.Jeho programovatelná logika umožňuje vlastní datové cesty, které propojují procesory, paměťová zařízení a komunikační řadiče.

Automobilové elektronické subsystémy

Elektronické řídicí jednotky ve vozidlech vyžadují programovatelnou logiku pro řízení signálů a koordinaci systému.Zařízení zvládne úkoly digitálního řízení, komunikační rozhraní a funkce časování v rámci automobilové elektroniky.

Logika řízení spotřební elektroniky

Digitální spotřebitelská zařízení často vyžadují kompaktní programovatelnou logiku pro řízení systémových funkcí.Zařízení může koordinovat signály uživatelského rozhraní, řízení časování a interní komunikaci mezi součástmi v rámci elektronických produktů.

XC2S200-5FG256I Výhody a nevýhody

Výhody

• Programovatelná logická struktura umožňuje překonfigurování digitálních obvodů po instalaci

• Integrovaná bloková paměť podporuje u některých provedení ukládání dat bez externí paměti

• Velký počet vstupních a výstupních pinů podporuje flexibilní systémové připojení

• Stabilní provoz v průmyslových teplotních podmínkách

• Kompaktní pouzdro BGA podporuje husté rozložení desek plošných spojů

• Vnitřní obvody seřízení hodin pomáhají udržovat konzistentní chování časování

Nevýhody

• Logická kapacita je nižší než u novějších programovatelných zařízení

• Velikost paměti na čipu je ve srovnání s moderními rodinami programovatelné logiky omezená

• Spotřeba energie může být vyšší než u novějších nízkonapěťových architektur

• Nezahrnuje pokročilé integrované zdroje pro zpracování signálu

• Vyžaduje externí konfigurační paměť pro programování zařízení

XC2S200-5FG256I Alternativy

Číslo dílu	Výrobce	Klíčové vlastnosti	Use Case/Notes
XC2S200-5FGG256I	AMD	Spartan-II FPGA s konfigurovatelnými logickými bloky, distribuovanou RAM a programovatelnými směrovacími zdroji.Pracuje kolem 2,5 V jádra a poskytuje tisíce logických buněk pro implementaci vlastních digitálních obvodů.	Používá se ve vestavěném zpracování, průmyslovém řízení a komunikačním hardwaru, kde je vyžadována programovatelná logika a spolehlivý provoz v průmyslových teplotních rozsazích.
XC2S200-5FGG256C	AMD	Zařízení FPGA z rodiny Spartan-II, které integruje programovatelné logické prvky, bloky vnitřní paměti a konfigurovatelné I/O připojení pro flexibilní digitální design.	Vhodné pro spotřební elektroniku, komunikační moduly a prototypové platformy, kde je vyžadována střední hustota logiky a flexibilní konfigurace hardwaru.
XC2S200-5FG256C	AMD	Programovatelné zařízení FPGA nabízející konfigurovatelné logické buňky, zdroje vnitřní paměti a více uživatelsky konfigurovatelných I/O pinů pro implementaci složitých digitálních obvodů na jediném čipu.	Používá se v systémech sběru dat, platformách pro zpracování signálu a vestavěných návrzích, které vyžadují programovatelný digitální hardware.
XC2S200-5FGG456I	AMD	FPGA Spartan-II s vysokým počtem vývodů poskytující programovatelné logické bloky, vestavěnou paměť a velký počet I/O připojení pro složité digitální systémy.	Používá se v průmyslové automatizaci, pokročilých komunikačních zařízeních a vestavěných systémech s vysokými I/O vyžadujícími flexibilní programovatelnou logiku a rozšířenou teplotní podporu.

O AMD Xilinx

AMD Xilinx je společnost zabývající se polovodičovými technologiemi známá pro vývoj programovatelných logických zařízení a adaptivních počítačových platforem.Společnost vznikla jako Xilinx a později se stala součástí Advanced Micro Devices.Její práce se zaměřuje na pole programovatelná hradlová pole, adaptivní systém na čipových zařízeních a programovatelné akcelerační platformy používané v oblasti výpočetní techniky, komunikací, automobilové elektroniky a průmyslových systémů.Společnost již několik desetiletí vyvíjí architektury programovatelné logiky, které podporují návrh digitálního hardwaru prostřednictvím konfigurovatelných zařízení, která umožňují definovat obvody po výrobě.Its products are widely used in embedded systems, network infrastructure, signal processing equipment, and electronic control systems.

Závěr

The XC2S200-5FG256I FPGA gives you a flexible way to build digital logic directly in hardware.Můžete nakonfigurovat jeho logické bloky, paměťové prostředky a vstupní a výstupní připojení pro podporu různých systémových úloh.Its internal structure allows signal routing, timing control, and data storage inside a single programmable device.Díky své konfigurovatelné architektuře a architektuře FPGA XC2S200-5FG256I může zařízení podporovat vestavěnou elektroniku, komunikační rozhraní a řídicí systémy.Understanding its layout, features, and applications helps you see how programmable logic devices support modern digital equipment.This makes it easier for you to evaluate whether the XC2S200-5FG256I fits the needs of your electronic design.
