Průvodce čipem rozhraní ADM560JRS, funkcemi a aplikacemi

Práce se sériovou komunikací často znamená připojení logických obvodů k zařízením využívajícím signály RS232.ADM560JRS vám pomůže zvládnout toto spojení se čtyřmi vysílači a pěti přijímači zabudovanými do jednoho kompaktního čipu.Můžete jej použít k převodu signálů logické úrovně do napěťových úrovní RS232 a současně přijímat data ze sériových linek.Zařízení běží z jediného nízkonapěťového zdroje a používá nabíjecí čerpadlo k vytvoření potřebného napětí rozhraní.Díky podpoře několika komunikačních kanálů se dobře hodí do řídicích systémů, počítačových rozhraní a vestavěných zařízení, která si vyměňují sériová data.

Katalog

Přehled ADM560JRS

ADM560JRS je nízkopříkonový RS 232 transceiver určený pro systémy, které si vyměňují sériová data mezi logickými obvody a standardními komunikačními linkami RS 232.Zařízení integruje čtyři vysílače a pět přijímačů, což umožňuje více signálových cest v jednom kompaktním balení.Funguje z jediného zdroje 3 V až 3,6 V a generuje požadovaná kladná a záporná napětí rozhraní pomocí interního nabíjecího čerpadla s externími kondenzátory.Rychlost přenosu dat dosahuje 116 kbps, což podporuje typické úlohy sériové komunikace.Zařízení je zabaleno v 28kolíkovém formátu SSOP vhodném pro povrchové desky plošných spojů.Při pohledu na ADM560JRS?Kontaktujte nás pro kontrolu aktuálních zásob, dodací lhůty a ceny.

Podrobnosti pinoutu ADM560JRS

Popis kolíku ADM560JRS

Číslo PIN	Název PIN	Popis
1	T3OUT	Výstupní kanál vysílače RS-232 3, který řídí externí sériovou linku pomocí napěťových úrovní RS-232.
2	T1OUT	Výstupní kanál 1 vysílače RS-232 poskytuje převedené logické signály pro sériové komunikační linky.
3	T2OUT	Výstupní kanál 2 vysílače RS-232, který vysílá napěťové signály vyhovující RS-232.
4	R2IN	Vstupní kanál 2 přijímače RS-232, který přijímá příchozí signály RS-232 z externích zařízení.
5	R2OUT	Logický výstup CMOS/TTL odpovídající kanálu 2 přijímače po konverzi úrovně RS-232.
6	T2IN	Vstup logické úrovně pro kanál 2 vysílače, který je interně převeden na výstupní úrovně RS-232.
7	T1IN	Vstup logické úrovně pro kanál 1 vysílače používaný k řízení koncového stupně RS-232.
8	R1OUT	Výstup logické úrovně z kanálu 1 přijímače představující převedený vstupní signál RS-232.
9	R1IN	Vstupní kanál 1 přijímače RS-232 připojený k externí lince sériového rozhraní.
10	GND	Referenční zem pro zařízení a vnitřní obvody.
11	VCC	Vstup hlavního napájecího zdroje, typicky pracující od přibližně 3,0 V do 3,6 V.
12	C1+	Kladná svorka prvního kondenzátoru nabíjecího čerpadla použitého ve stupni zdvojovače napětí.
13	V+	Kladné generované napěťové výstupy z interní nabíjecí pumpy používané ovladači RS-232.
14	C1-	Záporná svorka prvního kondenzátoru nabíjecího čerpadla použitého v obvodu zdvojovače napětí.
15	C2+	Kladná svorka druhého kondenzátoru nabíjecího čerpadla použitého pro stupeň střídače napětí.
16	C2-	Záporná svorka druhého kondenzátoru nabíjecího čerpadla používaného ke generování záporného napětí RS-232.
17	V-	Záporný napěťový výstup z interní nabíjecí pumpy používané pro signalizaci RS-232.
18	R5IN	Vstupní kanál 5 přijímače RS-232 pro příchozí sériové datové signály.
19	R5OUT	Logický výstup CMOS/TTL odpovídající kanálu 5 přijímače po konverzi signálu.
20	T3IN	Vstup logické úrovně pro kanál 3 vysílače používaný k produkci výstupních signálů RS-232.
21	T4IN	Vstup logické úrovně pro kanál 4 vysílače, který napájí interní ovladač RS-232.
22	R4OUT	Výstup logické úrovně z kanálu 4 přijímače představuje převedený vstupní signál RS-232.
23	R4IN	Vstupní kanál 4 přijímače RS-232 připojený k externí komunikační lince.
24	EN	Povolit řídicí vstup používaný k aktivaci nebo deaktivaci vnitřních obvodů zařízení.
25	SHDN	Vstup ovládání vypnutí, který uvádí zařízení do režimu vypnutí s nízkou spotřebou energie.
26	R3OUT	Výstup logické úrovně z kanálu 3 přijímače odpovídající přijímanému signálu RS-232.
27	R3IN	Vstupní kanál 3 přijímače RS-232 pro příjem signálů sériového rozhraní.
28	T4OUT	Výstupní kanál 4 vysílače RS-232 poskytuje převedené sériové výstupní signály.

Model CAD ADM560JRS

Symbol ADM560JRS

Stopa ADM560JRS

3D model ADM560JRS

Vlastnosti ADM560JRS

Integrovaná struktura RS232 transceiveru

ADM560JRS kombinuje čtyři vysílače a pět přijímačů v jednom kompaktním zařízení.Toto uspořádání podporuje plně duplexní sériovou komunikaci a zároveň snižuje počet samostatných komponent rozhraní vyžadovaných na desce plošných spojů.

Provoz jediného nízkonapěťového zdroje

Zařízení pracuje z jediného zdroje mezi 3 V a 3,6 V. To mu umožňuje přímé připojení k moderním nízkonapěťovým logickým systémům bez nutnosti dalších napájecích kolejnic.

Generování napětí vnitřního nabíjecího čerpadla

Vnitřní nábojová pumpa vytváří kladné a záporné napětí potřebné pro signalizaci RS 232.Externí kondenzátory připojené k vyhrazeným kolíkům pomáhají obvodu generovat stabilní úrovně napětí rozhraní.

Více kanálů přijímače

Pět nezávislých kanálů přijímače přijímá vstupní signály RS 232 a převádí je na výstupy logické úrovně.To umožňuje sledovat a zpracovávat několik komunikačních linek v rámci jednoho integrovaného obvodu.

Čtyři vyhrazené výstupy vysílače

Čtyři cesty vysílače převádějí vstupní signály logické úrovně na výstupní úrovně RS 232.Tyto výstupy řídí externí komunikační linky, které se připojují k sériovým portům nebo jiným zařízením rozhraní.

Tolerance šumu přijímače

Každý kanál přijímače obsahuje hysterezi na vstupním stupni.Tato konstrukce pomáhá udržovat stabilní logický výstup, když příchozí signál obsahuje elektrický šum nebo pomalé přechody.

Podpora přenosu dat až 116 kbps

Zařízení podporuje přenosovou rychlost až 116 kilobitů za sekundu.Tento rozsah pokrývá běžné sériové komunikační rychlosti používané v řídicích zařízeních a počítačových rozhraních.

Kompaktní balení pro povrchovou montáž

Zařízení je dodáváno v balení s 28 vývody SSOP.Jeho malý půdorys podporuje hustá uspořádání obvodů při zachování jasného rozestupu kolíků pro spolehlivou montáž.

Technické specifikace ADM560JRS

Atribut produktu	Hodnota atributu
Výrobce	Analog Devices, Inc.
Napětí - Napájení	3V ~ 3,6V
Typ	Transceiver
Dodavatelský balíček zařízení	28-SSOP
série	-
Hystereze přijímače	300 mV
Protokol	RS232
Balíček / pouzdro	28-SSOP (0,209', šířka 5,30 mm)
Balíček	Trubice
Provozní teplota	0 °C ~ 70 °C
Počet ovladačů/přijímačů	4/5
Typ montáže	Povrchová montáž
Duplex	Plný
Rychlost přenosu dat	116 kbps
Základní číslo produktu	ADM560
Úroveň citlivosti na vlhkost (MSL)	1 (neomezeno)
ECCN	EAR99
HTSUS	8542,39,0001

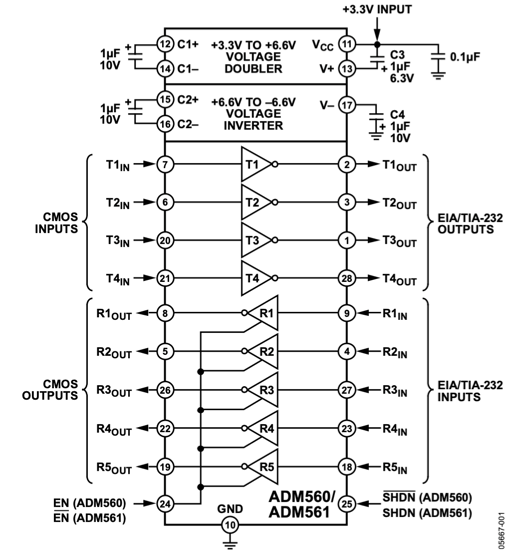

Funkční blokové schéma ADM560JRS

Vnitřní struktura organizuje ADM560JRS do sekcí pro výrobu energie, vysílače a přijímače, které převádějí logické signály na úrovně RS-232 a zpět.Stupeň nabíjecího čerpadla v horní části vytváří kladné a záporné napájecí kolejnice z jediného vstupu +3,3 V pomocí externích kondenzátorů připojených ke kolíkům C1 a C2, které generují napětí V+ a V- používaná ovladači rozhraní.Čtyři cesty vysílače přijímají vstupy CMOS označené T1IN až T4IN a řídí výstupy RS-232 T1OUT až T4OUT.Pět cest přijímače přijímá vstupy RS-232 označené R1IN až R5IN a převádí je na výstupy CMOS R1OUT až R5OUT.Ovládací a referenční kolíky včetně EN nebo SHDN, VCC a GND se objevují ve spodní části nákresu a indikují, že zařízení umožňuje připojení ovládání a napájení při seskupování toku signálu mezi logikou CMOS a komunikačními linkami EIA/TIA-232.

Aplikace ADM560JRS

Sériová rozhraní osobního počítače

ADM560JRS může připojit logické obvody v počítačích nebo vestavěných řadičích k sériovým portům RS 232.Jeho vysílače a přijímače řídí konverzi úrovně signálu, takže digitální logika může komunikovat s externími zařízeními, která používají standardní sériové komunikační linky.

Průmyslová řídicí zařízení

Řídicí jednotky v průmyslových prostředích si často vyměňují data se senzory, řídicími jednotkami nebo diagnostickými nástroji prostřednictvím sériových linek.Zařízení umožňuje těmto systémům propojit se s komunikačními porty RS 232 při zachování vnitřní logiky pracující na nízké úrovni napětí.

Komunikační terminály a modemy

Mnoho komunikačních terminálů a systémů založených na modemu se spoléhá na signalizaci RS 232 mezi procesními obvody a externím komunikačním zařízením.Zařízení se stará o překlad signálu mezi logickými obvody a sériovým rozhraním používaným těmito systémy.

Lékařská monitorovací a diagnostická zařízení

Lékařské přístroje si někdy vyměňují konfigurační data nebo výsledky měření prostřednictvím sériového připojení.ADM560JRS poskytuje stabilní konverzi signálu, která umožňuje lékařskému zařízení na bázi mikrokontroléru komunikovat s externími počítači nebo datovými rekordéry.

Přenosné zařízení pro záznam dat

Přenosné monitorovací systémy a ruční přístroje mohou používat sériové linky k přenosu uložených měření do jiných zařízení.Zařízení umožňuje těmto bateriově napájeným systémům udržovat spolehlivou komunikaci RS 232 při provozu z nízkonapěťových zdrojů.

Vestavěné systémy se staršími sériovými odkazy

Vestavěné řídicí systémy používané v automatizaci nebo testování často interagují se staršími zařízeními, která komunikují přes RS 232. ADM560JRS umožňuje moderním digitálním obvodům udržovat kompatibilitu s těmito zavedenými sériovými komunikačními rozhraními.

Obrysové rozměry ADM560JRS

Fyzické uspořádání pouzdra představuje 28 smršťovací pouzdro s malým obrysem používané pro ADM560JRS s rozměry vyjádřenými v milimetrech.Pohled shora ukazuje obdélníkové tělo s vývody uspořádanými podél obou dlouhých stran a číslováním kolíků začínajícím v rohu označeném tečkou.Délka těla se pohybuje od 9,90 mm do 10,50 mm a šířka těla se pohybuje od 5,00 mm do 5,60 mm, přičemž celkové rozpětí včetně vodičů je přibližně 7,40 mm až 8,20 mm.Rozteč vývodů je specifikována jako 0,65 mm mezi sousedními kolíky, podporuje kompaktní povrchovou montáž.Boční a koncové profily ukazují dosedací rovinu, úhel ohybu náběhu a toleranci koplanarity, s maximální výškou balení blízko 2,00 mm.Dodatečná měření definují šířku vedení, tloušťku vedení a prodloužení koncovky, aby byla zajištěna kompatibilita se standardními vzory SSOP vývodů definovaných JEDEC MO-150-AH.

Výhody a nevýhody ADM560JRS

Výhody

• Poskytuje více ovladačů a přijímačů v jediném integrovaném zařízení, čímž se snižuje počet komponent

• Nízkoenergetický provoz vhodný pro moderní nízkoenergetické systémy

• Integrovaná nabíjecí pumpa eliminuje potřebu externího napájecího napětí ±RS-232

• Hystereze přijímače zlepšuje spolehlivost v elektricky hlučném prostředí

• Kompaktní balení pro povrchovou montáž pomáhá minimalizovat využití místa na desce

• Podporuje standardní komunikaci RS-232, díky čemuž je široce kompatibilní se sériovými zařízeními

• Nízká spotřeba energie vhodná pro zařízení napájená bateriemi

Nevýhody

• Maximální přenosová rychlost omezena na 116 kbps, což je pomalejší ve srovnání s moderními vysokorychlostními rozhraními

• Rozsah provozních teplot je omezen na komerční třídu (0°C až 70°C)

• Vyžaduje externí kondenzátory pro provoz nabíjecího čerpadla

• Navrženo speciálně pro RS-232, které je považováno za starší komunikační standard

• Produkt je zastaralý a již se nevyrábí

ADM560JRS Alternativy

Číslo dílu	Výrobce	Klíčové vlastnosti	Use Case/Notes
ADM560JRSZ	Analog Devices Inc.	Baleno ve formátu 196-LFBGA navrženém pro kompaktní elektronické sestavy s vysokou hustotou.Podporuje povrchovou montáž a spolehlivý provoz v širokém průmyslovém teplotním rozsahu od -40 °C do 85 °C, což pomáhá udržovat stabilní výkon v náročných obvodech.	Používá se v pokročilých elektronických systémech, které vyžadují kompaktní balení a spolehlivý výkon.Vhodné pro průmyslové a vestavěné konstrukce, kde je důležitý stabilní provoz a efektivní využití místa na desce.
ADM560JRS-REEL	Analog Devices Inc.	Dodává se v 16-PDIP balení určeném pro montáž do průchozího otvoru.Styl balení umožňuje přímou instalaci a snadnou manipulaci při montáži nebo testování.Pracuje v typickém komerčním teplotním rozsahu 0 °C až 70 °C.	Běžně se používá ve vývojových deskách, prototypech nebo zařízeních, která používají komponenty s průchozími otvory.Formát DIP také usnadňuje odstraňování problémů, výměnu a ruční montáž.
ADM560JR	Analog Devices Inc.	Zapouzdřeno v kompaktním balení 64-VQFN s odkrytou tepelnou podložkou.Navrženo pro montáž na povrch, podporuje spolehlivý provoz od -40 °C do 85 °C a zároveň zlepšuje odvod tepla a elektrické uzemnění.	Dobře se hodí pro moderní vestavěné systémy a průmyslovou elektroniku, kde jsou vyžadovány kompaktní rozměry a efektivní tepelné řízení.Často se používá v návrzích obvodů s vysokou hustotou.

O společnosti Analog Devices, Inc.

Analog Devices, Inc. je polovodičová společnost, která vyvíjí integrované obvody používané pro zpracování signálu, konverzi dat a komunikaci rozhraní.Společnost byla založena v roce 1965 se sídlem ve Spojených státech amerických a zaměřuje se na technologie zpracování analogových, smíšených signálů a digitálních signálů.Její produkty jsou široce používány v průmyslových systémech, komunikačních zařízeních, zdravotnických přístrojích, automobilové elektronice a spotřebitelských zařízeních.Portfolio společnosti zahrnuje zesilovače, převodníky dat, obvody rozhraní, zařízení pro správu napájení a komponenty pro zpracování signálu určené pro elektronické systémy, které vyžadují přesné a spolehlivé zpracování signálu.

Závěr

ADM560JRS je navržen pro sériovou komunikaci mezi logickými obvody a zařízeními RS232.V jednom balení získáte čtyři vysílače a pět přijímačů, což umožňuje spravovat několik signálových linek současně.Jeho vnitřní nabíjecí čerpadlo vytváří požadovaná napětí rozhraní z jediného nízkonapěťového zdroje.Kompaktní balíček SSOP pomáhá udržovat rozvržení obvodů malé a organizované.Zařízení můžete použít v řídicích systémech, počítačových rozhraních a komunikačních zařízeních, která jsou závislá na výměně dat RS232.Díky své integrované struktuře snižuje potřebu dalších komponent rozhraní.

Datový list PDF

Datový list ADM560JRS:

ADM560JRS.pdf

ADM560JRS.pdf

ADM560JRS.pdf
