Porozumění operačnímu zesilovači OP07

Operační zesilovač OP07 vyniká jako přesná složka určená k poskytování výjimečné přesnosti při zpracování analogového signálu.Díky svému nízkému napětí a vysokým ziskem je OP07 nutný v aplikacích vyžadujících pečlivou přesnost, jako je lékařská diagnostika, instrumentace a systémy sběru dat.Tento článek se vrhá do klíčových funkcí OP07, konfigurace PIN, aplikací a praktických tipů pro optimální použití a nabízí vám komplexní průvodce, jak využít jeho schopnosti pro pokročilé elektronické návrhy.Prozkoumejte, jak OP07 zvyšuje spolehlivost systému a objevte jeho roli při posouvání hranic inovací v elektronických systémech.

Katalog

Konfigurace pin

CAD model

Symbolická reprezentace

Stopa

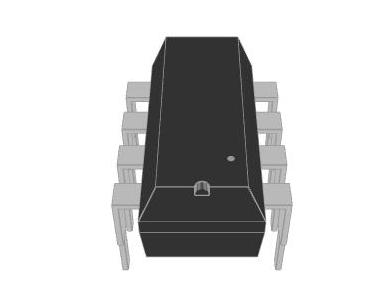

3D model

Přehled OP07

The OP07 Provozní zesilovač je známý svou výjimečnou přesností.Může se pochlubit pozoruhodně nízkým maximálním napětím ofsetu 150 uV, což účinně snižuje chyby zpracování signálu napětí.Vstupní proudy tohoto zesilovače, měřící se až 1,8NA, poskytují stabilitu a zlepšují přesnost v obvodech, což zajišťuje zejména citlivé scénáře měření.Jeho vysoký zisk 400 V/MV usnadňuje přesné zesílení malých vstupních signálů při zachování jejich integrity.Společně tyto atributy činí OP07 ideální pro použití, kde je třeba pečlivě snížit rušení.

V praktických scénářích je OP07 často implementován v kontextech přesných instrumentace, například v lékařské diagnostice.Přesnost interpretace signálu zde může významně ovlivnit výsledky.Vezměte například zařízení elektrokardiogramu (EKG);Minimální napětí ofsetu je základní pro přesně zobrazující srdeční aktivitu.I když čelí slabým biologickým signálům, nízký vstupní zkreslení OP07 zajišťuje spolehlivost a věrnost zesilovače.Zpětná vazba od vás zdůrazňuje účinnost OP07 v kalibračním zařízení.Jeho spolehlivost zajišťuje konzistenci výkonu a zdůrazňuje její význam v úkolech vyžadujících vysokou přesnost.

Funkce

Funkce	Popis
Nízké vstupní offsetové napětí	Maximální vstupní offsetové napětí pro OP07E je 75 µV
Rozsah vstupního napětí	± 14 v
Rozsah napájecího napětí	± 3 V až ± 18 V
Vysoký CMRR	Poměr odmítnutí společného režimu (CMRR) pro OP07E je 106 dB
Vysoká vstupní impedance	Poskytuje vysokou vstupní impedanci pro zlepšení výkonu
Operace s nízkým šumem	Zajišťuje minimální rušení šumu během provozu

Aplikace

Operační zesilovač OP07 působí jako všestranná komponenta hluboce zabudovaná do různých oblastí moderních technologií.Jeho funkce v bezdrátových základních stanicích si zaslouží pozornost, protože pomáhá při optimalizaci zpracování signálu, což vede ke zvýšené efektivitě komunikace.Při aplikaci v optických sítích poskytuje zesilovač přesné zesílení signálu, což je nezbytné pro udržení integrity na rozšířených vzdálenostech.

Senzorové systémy

V systémech řízení senzorů hraje OP07 hlavní roli zesílením jemných signálů emitovaných ze senzorů, jako jsou RTD a termočlánky.Tyto senzory jsou klíčové pro přesné procesy měření a kontroly teploty.Tyto senzory, které jsou často nasazeny v citlivých prostředích, se silně spoléhají na schopnost zesilovače vytvářet přesné výstupy, čímž se snižují chyby při hodnocení systému.Nízké ofsetové napětí OP07 významně prospívá funkčnosti mostů měřidla používaných v průmyslových scénářích tím, že nabízí spolehlivé hodnoty dat i za kolísajících podmínek.

Vylepšení přístroje a měření

V instrumentaci usnadňuje OP07 měření proudu zkratku s pozoruhodnou přesností.Nabízí vysokou přesnost spolu s nízkými hlukovými charakteristikami a umožňuje pečlivé monitorování elektrických proudů, což zvyšuje diagnostiku systému a provozní účinnost.Jeho integrace v rámci vysoce přesných filtrů efektivně eradikuje šum signálu, čímž se obohacuje kvalitu shromažďovaných dat ve spektru aplikací.

Ekvivalenty

• • LM339

• • LM4558

• • UA741

• • TL081

• • RC4558

• • NJM4560

Efektivní použití OP07

Pro navigaci v efektivní činnosti OP07 je nutné udržet napájení v bezpečné hranici 22 V, aby odvrátilo případné poškození.Rozhodnutí mezi konfiguracemi jednotlivých nebo duálních výkonu by mělo odrážet specifické provozní požadavky, protože tato volba může rezonovat prostřednictvím výkonu zesilovače v různých scénářích.Pro manipulaci s více dynamičtějšími signály by mohly být upřednostňovány dvojité napájecí zdroje, což obohacuje přizpůsobivost OP07 v různých konstrukcích obvodů.

Řešení nesrovnalostí mezi převrácením a neinvertujícím vstupy hraje roli při udržování přesnosti měření.Op07 má vstupní offsetové kolíky doplněné externími obvody, aby se tyto nerovnováhy napravily.Proměnné odpory můžete často používat k jemnému doladění vstupního ofsetového napětí a dosáhnout přesnosti v nastavení napětí, většinou používané při vysoce přesných úkolech, jako je zpracování analogového signálu.Optimální úpravy offsetu jsou často odvozeny metodickým testováním pomocí benchmarkových signálů pro posouzení účinnosti kalibrace.

Začleněno do OP07 je návrh omezující výstupní napětí na uzávěr 12 V, podporující konzistentní a spolehlivou funkci.Toto vnitřní omezení slouží výhodným účelům ve scénářích, kde je požadována vytrvalost výstupu.Například můžete tuto vlastnost využít při propojení senzorů, kde udržování stability nejen záruky propojená zařízení, ale také posiluje spolehlivost celého systému.

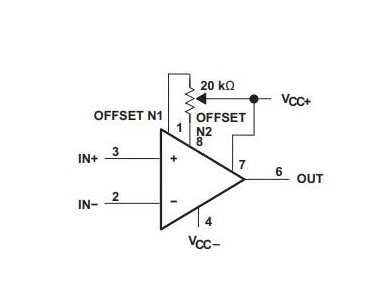

Obvod OP07

Balík

Výrobce

STMicroelectronics vyniká ve světě polovodičových inovací a nabízí průkopnická řešení, která zmocňují a obohacují komplexní mikroelektronické systémy.Jejich technologické odborné znalosti dokládá rozsáhlá síť strategické spolupráce a hluboké portfolio duševního vlastnictví, které je prominentně umísťuje do technologické krajiny systému na čipu (SOC).

STMicroelectronics dosáhla pozoruhodných pokroků v polovodičových řešeních a poskytovala na míru na míru velké množství průmyslových odvětví, včetně spotřební elektroniky a automobilového sektoru.Tato rozsáhlá řada aplikací zdůrazňuje agilitu společnosti a závazek k vývoji předávání.Jejich snaha o excelence prostřednictvím neustálé iterace a získávání znalostí podporuje zdokonalení procesů a nástrojů, které zase zvyšují výkonnost produktu a zvyšují efektivitu.
