Vysvětlení křemíkové fotoniky: Jak to funguje, komponenty, integrace a aplikace

Křemíková fotonika vám umožňuje používat světlo místo elektřiny k přesunu dat uvnitř a mezi čipy.V tomto článku se dozvíte, co to je, jak to funguje a klíčové komponenty, díky kterým funguje.Prozkoumáte také různé integrační metody, vývoj balení a kde se tato technologie používá.Na konci pochopíte, jak pomáhá zlepšit rychlost a efektivitu v moderních systémech.

Katalog

Obrázek 1. Přehled křemíkové fotoniky

Co je křemíková fotonika?

Křemíková fotonika je technologie, která využívá světlo (fotony) místo elektřiny (elektrony) k přenosu dat na čipech na bázi křemíku.Umožňuje vysokorychlostní datovou komunikaci vedením světelných signálů přes mikroskopické struktury vyrobené pomocí standardních polovodičových procesů.Na rozdíl od tradičních elektronických systémů, které se spoléhají na elektrický proud, křemíková fotonika používá optické signály, které mohou přenášet více dat s menší ztrátou signálu na vzdálenost.Tento přístup umožňuje rychlejší a efektivnější přenos dat v rámci zařízení a mezi nimi.Základní koncept je založen na nahrazení pohybu elektronů šířením fotonů, což snižuje omezení související s odporem.V důsledku toho je křemíková fotonika široce uznávána jako klíčová technologie pro vysokorychlostní komunikační systémy nové generace.

Komponenty křemíkové fotoniky

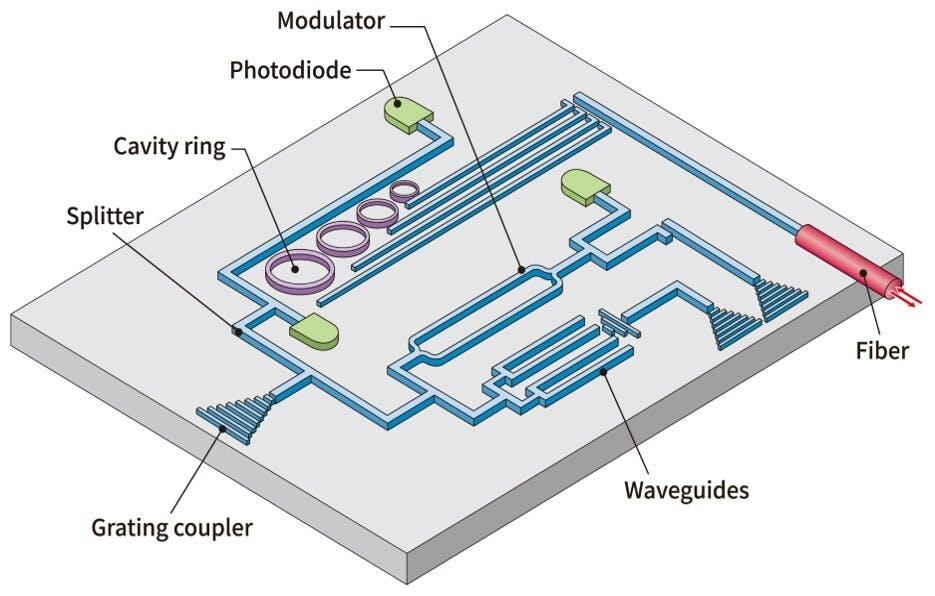

Obrázek 2. Silicon Photonic Components

• Vlnovody

Vlnovody jsou struktury, které vedou světelné signály přes křemíkový čip.Omezují a směrují fotony po předem definovaných drahách s minimální ztrátou.Tyto struktury jsou typicky vyrobeny z křemíku kvůli jeho vysokému indexu lomu.Tvoří základ pro směrování optických signálů v systému.

• Modulátor

Modulátor zakóduje elektrická data do optického signálu změnou vlastností světla.Může změnit intenzitu, fázi nebo frekvenci světla, aby reprezentovala data.Tento proces umožňuje přenos digitálních informací pomocí světla.Hraje roli při převádění elektrických signálů do optické formy.

• Fotodetektor (fotodioda)

Fotodetektor převádí příchozí světelné signály zpět na elektrické signály.Detekuje optický výkon a generuje odpovídající elektrický proud.To umožňuje systému interpretovat přenášená data na přijímací straně.Je to důležité pro dokončení procesu optické komunikace.

• Laserový zdroj

Laser generuje koherentní světelný signál používaný jako nosič pro přenos dat.Poskytuje stabilní a vysoce intenzivní optický zdroj.Toto světlo je vstřikováno do křemíkového fotonického obvodu.Funguje jako výchozí bod toku optického signálu.

• Spojka mřížek / spojka vláken

Spojky spojují optická vlákna s křemíkovým čipem.Umožňují účinný přenos světla mezi externími vlákny a vlnovody na čipu.Tyto struktury jsou navrženy tak, aby odpovídaly optickým režimům pro minimální ztráty.Slouží jako rozhraní mezi komunikací na úrovni čipu a na úrovni systému.

• Splitter

Rozbočovač rozděluje jeden optický signál do více cest.Umožňuje distribuci jednoho vstupního signálu přes různé kanály.To je užitečné pro paralelní přenos dat nebo směrování signálu.Pomáhá zvýšit flexibilitu systému.

• Dutinový prstencový rezonátor

Dutinový prstenec je kruhová struktura vlnovodu používaná k filtrování nebo výběru konkrétních vlnových délek.Podporuje rezonanci při určitých frekvencích světla.To umožňuje přesné ovládání optických signálů.Často se používá při filtrování a modulaci vlnových délek.

Jak funguje křemíkový fotonik?

Obrázek 3. Silikonový fotonický pracovní princip

Křemíková fotonika funguje tak, že nejprve generuje světelný signál, který funguje jako nosič dat.Toto světlo je poté upraveno tak, aby reprezentovalo informaci kódováním elektrických signálů do optické podoby.Po zakódování je optický signál směrován mikroskopickými drahami přes čip.Tyto cesty umožňují, aby se signál šířil efektivně bez odporu, který se typicky vyskytuje v elektrických systémech.Proces přenosu zajišťuje rychlý přesun velkého množství dat na krátké nebo dlouhé vzdálenosti.

Po průchodu čipem se optický signál dostane na přijímací konec, kde je přeměněn zpět na elektrický signál.Tato konverze umožňuje elektronickým systémům zpracovávat přenášená data.Celý proces zahrnuje nepřetržitý tok od generování světla až po detekci signálu.Každý stupeň zajišťuje minimální ztrátu signálu a vysokou integritu dat.Tento postupný tok umožňuje vysokorychlostní a spolehlivou komunikaci v rámci moderních počítačových systémů.

Typy křemíkových fotonických integračních architektur

Obrázek 4. Integrační architektury

Monolitická integrace

Monolitická integrace je designový přístup, kde jsou fotonické a elektronické komponenty vyráběny na stejném křemíkovém substrátu.Tato metoda umožňuje koexistenci optických i elektrických funkcí v rámci jednoho čipu.Proces integrace využívá standardní výrobní techniky kompatibilní s CMOS k vytvoření jednotného systému.Výsledkem jsou kompaktní konstrukce s těsně integrovanými signálovými cestami.Rozložení často ukazuje optické a elektronické oblasti sdílející stejnou základní vrstvu.Tento přístup zjednodušuje propojení v rámci samotného čipu.Běžně se používá pro vysoce integrované fotonické integrované obvody.

Hybridní 2D integrace

Hybridní 2D integrace se týká umístění fotonických a elektronických čipů vedle sebe ve stejné rovině.Každý čip je vyroben samostatně a poté sestaven společně na sdíleném substrátu.Elektrické připojení spojuje komponenty na krátké vzdálenosti.Uspořádání typicky zobrazuje samostatné lisovnice umístěné vedle sebe v plochém uspořádání.Tato struktura umožňuje flexibilitu při kombinování různých technologií.Podporuje také nezávislou optimalizaci každého čipu před integrací.Konstrukce je široce používána v modulárních fotonických systémech.

Hybridní 3D integrace

Hybridní 3D integrace zahrnuje vrstvení fotonických a elektronických komponent vertikálně do více vrstev.Tento přístup zvyšuje hustotu integrace použitím vertikální dimenze.Signály mohou mezi vrstvami cestovat pomocí vertikálních propojení.Struktura často ukazuje vrstvené žetony umístěné jedna na druhé.To umožňuje kratší signálové cesty a kompaktní konstrukci systému.Podporuje pokročilé balicí techniky pro vysoce výkonné systémy.Složená konfigurace je ideální pro prostorově efektivní integraci.

Hybridní 2.5D integrace

Hybridní 2.5D integrace využívá interposer pro připojení samostatných fotonických a elektronických matric.Interposer funguje jako mezivrstva, která zajišťuje propojení s vysokou hustotou.Komponenty jsou umístěny na této platformě, nikoli přímo připojeny.Rozvržení obvykle zobrazuje více matric namontovaných na sdílené základní struktuře.Tento přístup umožňuje efektivní směrování signálu napříč systémem.Podporuje komplexní integraci bez úplného vertikálního stohování.Běžně se používá v pokročilých obalových řešeních.

Evoluce obalových technologií Silicon Photonics

Obrázek 5. Vývoj balení

• GEN I – Zásuvná optika

Tato generace využívá externí optické moduly připojené k systémům přes standardní rozhraní.Poskytuje flexibilitu při nasazení a snadnou výměnu.Systémy se mohou přizpůsobit různým síťovým požadavkům.Elektrické spoje však zůstávají relativně dlouhé.To omezuje účinnost a zvyšuje spotřebu energie.

• GEN II – Palubní optika

Optické komponenty jsou přesunuty blíže k procesorové jednotce na desce.To snižuje délku elektrické stopy a zlepšuje integritu signálu.Umožňuje komunikaci s vyšší šířkou pásma a nižší latencí.Spotřeba energie je snížena ve srovnání se zásuvnými řešeními.Výkon systému se stává stabilnější a efektivnější.

• GEN III – 2,5D společně zabalená optika

Tato fáze představuje užší integraci pomocí návrhů založených na interposerech.Optické a elektronické komponenty jsou zabalené společně v kompaktní struktuře.Umožňuje vyšší hustotu dat a lepší směrování signálu.Šířka pásma se nadále výrazně rozšiřuje.Tato generace podporuje pokročilé požadavky datových center.

• GEN IV – 3D společně zabalená optika

Vertikální stohování je zavedeno pro maximalizaci hustoty integrace.V jednom balení je kombinováno více vrstev komponentů.To umožňuje kratší komunikační cesty a vyšší efektivitu.Podporuje integraci různých materiálových platforem.Výkon se výrazně zlepšuje u vysokorychlostních systémů.

• GEN V – Plně integrovaná fotonika

Tato generace dosahuje plné integrace optických a elektronických komponent.Lasery a fotonické prvky jsou součástí balení.Snižuje ztráty spojky a zlepšuje účinnost.Systém se stává vysoce kompaktním a optimalizovaným.Představuje budoucí směr balení křemíkové fotoniky.

Výhody křemíkové fotoniky

• Vysoká rychlost přenosu dat pro moderní výpočetní systémy

• Podporuje extrémně vysokou šířku pásma pro velké datové zatížení

• Nižší spotřeba energie ve srovnání s elektrickými propojeními

• Snížená ztráta signálu na dlouhé vzdálenosti

• Kompaktní a škálovatelná integrace čipů

• Kompatibilní se stávajícími výrobními procesy CMOS

• Umožňuje rychlejší komunikaci v datových centrech a systémech AI

Výzvy křemíkové fotoniky

• Obtížná integrace účinných laserových zdrojů na čipu

• Vysoké náklady na výrobu a balení

• Problémy s tepelným managementem kvůli citlivosti na teplo

• Pro optickou vazbu je vyžadováno složité vyrovnání

• Složitost návrhu při rozsáhlé integraci

• Omezená materiálová kompatibilita pro určité komponenty

Aplikace křemíkové fotoniky

1. Datová centra

Silicon photonics umožňuje vysokorychlostní přenos dat mezi servery a úložnými systémy.Podporuje rozsáhlou infrastrukturu cloud computingu.Optická propojení snižují latenci a spotřebu energie.To zlepšuje celkovou efektivitu systému.

2. Systémy umělé inteligence (AI).

Úlohy AI vyžadují rychlý přesun dat mezi procesory.Silikonová fotonika poskytuje velkou šířku pásma pro paralelní zpracování.Podporuje zpracování dat v modelech strojového učení.To zvyšuje výpočetní výkon.

3. Telekomunikace

Používá se v optických komunikačních sítích pro přenos dat na dlouhé vzdálenosti.Silikonová fotonika zlepšuje kvalitu signálu a kapacitu šířky pásma.Podporuje vysokorychlostní internet a infrastrukturu 5G.To umožňuje spolehlivou globální komunikaci.

4. High-Performance Computing (HPC)

Systémy HPC těží z rychlejšího propojení mezi procesory.Křemíková fotonika snižuje překážky v komunikaci.Podporuje rozsáhlé simulace a vědecké výpočty.To zlepšuje efektivitu zpracování.

5. Snímání a zobrazování

Křemíková fotonika se používá v optických senzorech pro detekci změn prostředí.Umožňuje přesné měření světelných signálů.Aplikace zahrnují lékařskou diagnostiku a monitorování životního prostředí.To zlepšuje přesnost a citlivost.

6. Spotřební elektronika

Stále častěji se používá v pokročilých zařízeních vyžadujících rychlý přenos dat.Silicon photonics podporuje displeje s vysokým rozlišením a systémy AR/VR.Umožňuje kompaktní a efektivní návrhy.To zlepšuje uživatelský zážitek.

Silikonová fotonika vs elektrické propojení vs vláknová optika

Funkce	Křemík Fotonika	Elektrické Propojit	Vláknová optika
Typ signálu	Optické (na čipu, ~1310–1550 nm)	Elektrické (stopy mědi)	Optické (vlákno, ~1310–1550 nm)
Rychlost přenosu dat (za pruh)	25–200 Gbps	10–112 Gbps	100–800+ Gbps
Celková šířka pásma	>1 Tbps za čip	<1 Tb/s (omezeno PCB)	>10 Tbps (WDM systémy)
Energie na bit	~1–5 pJ/bit	~10–50 pJ/bit	~5–20 pJ/bit
Ztráta signálu	~0,1–1 dB/cm (na čipu)	~5–20 dB/m (vysokorychlostní PCB)	~0,2 dB/km
Přenos Vzdálenost	mm až ~2 km	<1 m (výška rychlost)	10 km do > 1000 km
Integrace úroveň	Čipová stupnice (CMOS kompatibilní)	Na úrovni desky (PCB stopy)	Systémová úroveň (vláknové kabely)
Hustota kanálu	>100 kanály/čip	Omezeno směrovací prostor	>100 kanály/vlákno (WDM)
Latence	~1–10 ps/mm	~50–200 ps/cm	~5 μs/km
Generování tepla	Nízká (minimální odporová ztráta)	Vysoká (I²R ztráty)	Velmi nízká
Stopa	<10 mm² (fotonický IC)	Velká plocha PCB vyžadováno	Vnější vlákno odkazy
Design Složitost	Vysoká (opticko-elektrický společný design)	Nízká – Střední	Mírný
Typický případ použití	z čipu na čip, datová centra, AI akcelerátory	CPU, paměť sběrnice, spoje PCB	Dálkové telekomunikace, páteřní sítě
Škálovatelnost Limit	Omezeno spojka a balení	Omezeno integrita signálu	Omezeno disperze a zesílení

Závěr

Křemíková fotonika odesílá data pomocí světla, díky čemuž je komunikace rychlejší a efektivnější než elektrické signály.Funguje prostřednictvím klíčových částí, jako jsou vlnovody, modulátory, lasery a fotodetektory, které zpracovávají celý proces signálu.Různé konstrukce a metody balení pomáhají zlepšit výkon a učinit systémy kompaktnějšími.I přes některé problémy je široce používán v datových centrech, AI, telekomunikacích a dalších vysokorychlostních aplikacích.
