Vysvětlení hnacího ústrojí EV: Jak funguje, součásti, typy a aplikace

Když řídíte elektrické vozidlo (EV), hnací ústrojí je systém, který přeměňuje elektrickou energii na pohyb.V tomto článku se dozvíte, co je to pohonná jednotka EV, jak funguje a jaké jsou klíčové součásti, díky kterým funguje efektivně.Pochopíte také rozdíl mezi 400V a 800V systémy a jak ovlivňují výkon a nabíjení.Kromě toho prozkoumáte různé typy pohonných jednotek EV spolu s jejich výhodami, limity a běžnými způsoby použití.

Katalog

Obrázek 1. Přehled systému pohonu EV

Co je to EV hnací ústrojí?

Hnací ústrojí EV je systém, který přeměňuje elektrickou energii na mechanický pohyb pro pohon vozidla.Slouží jako hlavní mechanismus zodpovědný za pohon v elektrických vozidlech.Místo toho, aby se spoléhalo na spalování paliva, využívá uloženou elektrickou energii k efektivnímu generování pohybu.Hnací ústrojí EV zajišťuje plynulou akceleraci, řízenou rychlost a spolehlivý provoz vozidla.Je navržen tak, aby dodával výkon přímo na kola s minimální ztrátou energie.Jeho primárním účelem je umožnit čistý, efektivní a citlivý jízdní výkon.

Jak funguje hnací ústrojí EV?

Obrázek 2. Princip činnosti hnacího ústrojí EV

Hnací ústrojí EV funguje tak, že převádí uloženou elektrickou energii do použitelného pohybu prostřednictvím procesu řízeného toku energie.Energie začíná jako stejnosměrný proud uložený v baterii a je regulován, než se přemění na formu vhodnou pro řízení pohybu.Tato konverze umožňuje systému dodávat přesný výkon na základě vstupu ovladače.Jak se energie pohybuje systémem, je neustále upravována tak, aby odpovídala požadavkům na rychlost a točivý moment.

Přeměněná energie se pak používá k vytvoření rotační síly, která otáčí kola vozidla.Řídicí systémy řídí tento proces, aby zajistily plynulé zrychlení a efektivní provoz.Během zpomalování může být část energie pohybu přesměrována zpět do systému, aby se zlepšila celková účinnost.Tento nepřetržitý tok energie umožňuje konzistentní výkon vozidla za různých jízdních podmínek.

Architektura hnacího ústrojí 400V vs. 800V

Architektura hnacího ústrojí 400 V a 800 V se týká úrovně napětí používaného v systému elektrického vozidla.Tyto architektury definují, jak je elektrická energie distribuována a využívána ve vozidle.400V systém je tradiční standard používaný v mnoha EV, zatímco 800V systém představuje design s vyšším napětím pro lepší výkon.Hlavní rozdíl spočívá v tom, jak efektivně je energie dodávána a spravována.Systémy s vyšším napětím snižují požadavky na proud pro stejný výstupní výkon.To přímo ovlivňuje rychlost nabíjení a celkovou efektivitu systému.

800V architektura umožňuje rychlejší nabíjení, protože zvládne vyšší úrovně výkonu s menšími tepelnými ztrátami.Zlepšuje také účinnost snížením elektrického odporu v systému.Naproti tomu 400V systémy jsou dostupnější a cenově výhodnější.Vozidla využívající 800V systémy často dosahují lepšího výkonu a snížených energetických ztrát během provozu.Mohou však vyžadovat pokročilejší komponenty a infrastrukturu.Obě architektury jsou navrženy tak, aby splňovaly různé požadavky na výkon a náklady v návrhu EV.

Typy EV pohonných jednotek

Hybridní elektrická vozidla (HEV)

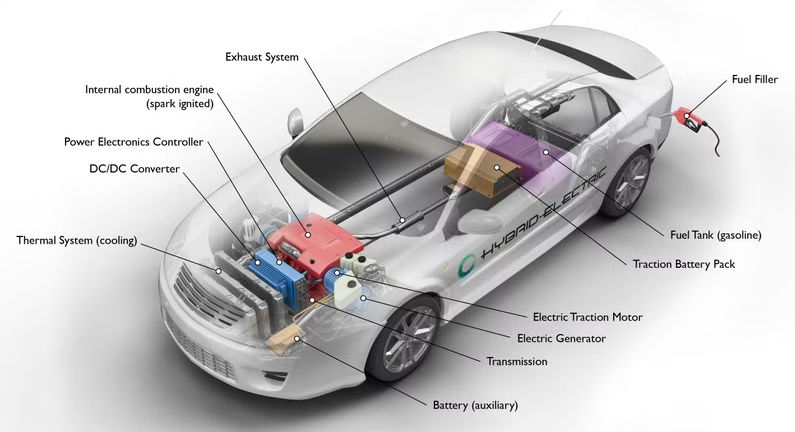

Obrázek 3. Schéma konfigurace hnacího ústrojí HEV

Hybridní elektrické vozidlo (HEV) využívá k pohonu vozidla jak spalovací motor, tak elektromotor.Nevyžaduje externí nabíjení, protože baterie se během provozu nabíjí interně.Systém kombinuje dva zdroje energie pro zlepšení celkové účinnosti.Elektromotor pomáhá motoru při akceleraci a jízdě nízkou rychlostí.Motor poskytuje dodatečný výkon v případě potřeby, zejména ve vyšších rychlostech.Integrované uspořádání ukazuje, jak oba systémy spolupracují ve vozidle.Tento typ pohonné jednotky se běžně používá k vyvážení účinnosti paliva a výkonu.

Plug-in hybridní elektrická vozidla (PHEV)

Obrázek 4. Schéma konfigurace hnacího ústrojí PHEV

Plug-in Hybrid Electric Vehicle (PHEV) kombinuje spalovací motor se systémem dobíjecích baterií.Na rozdíl od standardních hybridů jej lze nabíjet pomocí externího zdroje energie.To umožňuje vozidlu provoz v elektrickém režimu na krátké vzdálenosti.Motor se používá, když je baterie vybitá nebo když je potřeba další energie.Konstrukce systému zdůrazňuje jak schopnost nabíjení, tak duální zdroje energie.Nabízí flexibilitu ve způsobu využití energie během jízdy.Tento typ pohonné jednotky podporuje jak elektrický pohon, tak provoz s prodlouženým dojezdem.

Bateriová elektrická vozidla (BEV)

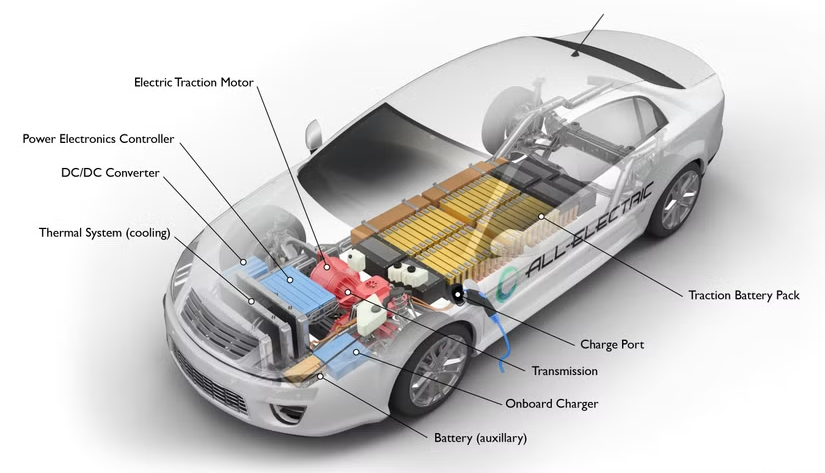

Obrázek 5. Schéma konfigurace hnacího ústrojí BEV

Akumulátorové elektrické vozidlo (BEV) je poháněno výhradně elektrickou energií uloženou v bateriovém bloku.Nepoužívá spalovací motor ani palivový systém.Vozidlo se jako pohon spoléhá výhradně na elektromotory.Rozložení jasně ukazuje absenci palivových komponent.Energie je dodávána přímo z baterie pro pohon kol.Tento typ pohonného ústrojí je určen pro plně elektrický provoz.Představuje nejpřímější formu elektrické mobility.

Elektrická vozidla s palivovými články (FCEV)

Obrázek 6. Schéma konfigurace hnacího ústrojí FCEV

Elektrické vozidlo s palivovými články (FCEV) vyrábí elektřinu pomocí vodíkového paliva, místo aby ji ukládala do velkých baterií.Využívá sadu palivových článků k výrobě elektrické energie, která pohání motor.Vodík je skladován v palubních nádržích a dodáván do systému podle potřeby.Diagram ukazuje, jak se palivový článek integruje s ostatními elektrickými součástmi.Systém během provozu nepřetržitě vyrábí elektřinu.Tento typ pohonné jednotky se zaměřuje na výrobu energie na vyžádání.Umožňuje jízdu na elektřinu, aniž by se spoléhal pouze na akumulátor.

Elektrická vozidla s prodlouženým dojezdem (EREV)

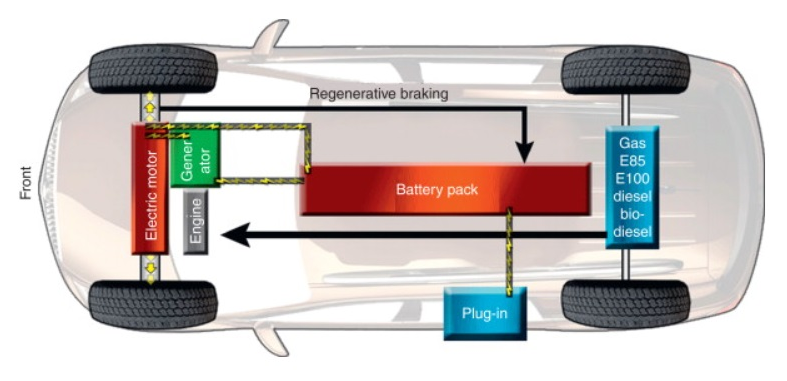

Obrázek 7. Schéma konfigurace hnacího ústrojí EREV

Elektrické vozidlo s prodlouženým dojezdem (EREV) je primárně poháněno elektromotorem s podporou sekundárního generátoru.Vozidlo je při běžné jízdě napájeno převážně z baterie.Když je úroveň baterie nízká, generátor vyrábí elektřinu, aby prodloužil dojezd.Uspořádání systému ukazuje jasné oddělení mezi pohonem a výrobou energie.Generátor nepohání přímo kola.Místo toho dodává elektrickou energii pro udržení provozu.Tento typ pohonné jednotky zajišťuje delší cestování bez spoléhání se výhradně na nabíjení.

Pohonná jednotka EV vs. Pohonná jednotka s motorem s vnitřním spalováním (ICE).

Aspekt	Pohonné ústrojí EV	Pohonné ústrojí ICE
Zdroj energie	Baterie elektřina (typicky 300–800 V systémy)	Benzín popř diesel (hustota energie ~12 000 Wh/kg)
Základní mechanismus	Elektromotor (90–97% účinnost)	Interní spalovací motor (20–40% účinnost)
Emise	Koncovka výfuku 0 g/km CO₂	~100–250 g/km CO₂ (typická osobní vozidla)
Pohyblivé části	~20–30 stěhování díly v hnacím ústrojí	~200–2000 pohyblivé části v systému motoru
Energie Účinnost	~85–90 % účinnost hnacího ústrojí	~25–35 % účinnost hnacího ústrojí
Úroveň hluku	~50–60 dB během operace	~70–90 dB v závislosti na zatížení motoru
Údržba Interval	Méně služeb předměty;žádné výměny oleje	регуляр olej mění každých ~5 000–10 000 km
Energie Konverze	Elektrické → mechanický (přímý pohon)	Chemické → tepelná → mechanická (vícestupňová ztráta)
Přenos	Jednorychlostní redukční převod (poměr ~8:1–10:1)	Vícerychlostní převodovka (typicky 5–10 rychlostních stupňů)
Čas spuštění	Okamžitý točivý moment (zpoždění 0 ms)	Startování motoru zpoždění ~0,5–2 sekundy
Tepelná ztráta	~10-15% energie ztracené jako teplo	~60–75 % energie ztracené jako teplo
Palivový systém	Žádná palivová nádrž popř vstřikovací systém	Palivová nádrž, čerpadlo, nutné vstřikovače
Regenerační Brzdění	Obnovuje ~ 10–30 % energie	Žádná energie zotavení
Řídicí systém	Plně elektronické (ECU + výkonová elektronika)	Mechanické + elektronické ovládání motoru
Tankování / Doba nabíjení	20–40 minut (rychle nabíjení), 6–12 hodin (AC)	3–5 minut tankování

Výhody pohonných jednotek EV

• Vysoká energetická účinnost s minimálními ztrátami

• Nízká údržba díky menšímu počtu pohyblivých částí

• Nulové emise z výfuku během provozu

• Plynulá a tichá jízda

• Okamžitý točivý moment pro rychlou akceleraci

• Snížená závislost na fosilních palivech

Omezení pohonných jednotek EV

• Vysoká cena baterie

• Omezený dojezd u některých modelů

• Delší doba nabíjení ve srovnání s tankováním

• Dostupnost dobíjecí infrastruktury se liší

• Degradace baterie v průběhu času

• Těžší systémy skladování energie

Aplikace hnacích ústrojí EV

1. Osobní vozidla - Pohonné jednotky EV jsou široce používány v automobilech pro osobní přepravu.Poskytují čistou a efektivní mobilitu pro každodenní dojíždění.Tyto systémy pomáhají snižovat městské emise a hlukové znečištění.Mnoho přijímá platformy EV pro moderní vozidla.Tato aplikace hraje hlavní roli v udržitelné dopravě.

2. Veřejná doprava – Elektrické autobusy a tranzitní systémy využívají pro městskou dopravu pohonné jednotky EV.Snižují spotřebu paliva a zlepšují kvalitu ovzduší v městských oblastech.Tato vozidla fungují efektivně v podmínkách provozu se zastavením a rozjezdem.Tato aplikace podporuje rozsáhlé environmentální cíle.

3. Užitková vozidla – Dodávky a nákladní vozy využívají pro logistiku a přepravu zboží elektrické pohonné jednotky.Časem nabízejí nižší provozní náklady.Tyto systémy jsou ideální pro dodávky na krátké vzdálenosti a do města.Tato aplikace zlepšuje efektivitu v dodavatelských řetězcích.

4. Průmyslová zařízení – Pohonné jednotky EV se používají ve vysokozdvižných vozíkech a skladových strojích.Poskytují spolehlivý a tichý provoz ve vnitřním prostředí.Tyto systémy snižují emise v uzavřených prostorách.Zlepšují také provozní bezpečnost a efektivitu.Tato aplikace je důležitá v moderních průmyslových odvětvích.

5. Dvoukolová vozidla a mikromobilita – Elektrické skútry a motocykly využívají kompaktní pohonné jednotky EV.Jsou vhodné pro cestování na krátké vzdálenosti a městskou mobilitu.Tato vozidla jsou energeticky úsporná a snadno se udržují.Podporují řešení dopravy na poslední míli.Tato aplikace rychle roste ve městech.

6. Terénní a specializovaná vozidla – Pohonné jednotky EV se používají v důlních vozidlech, zemědělských strojích a stavebních strojích.Zlepšují efektivitu v náročných prostředích.Tyto systémy snižují závislost na palivu a emise.Podporují také automatizaci a pokročilé řídicí systémy.Tato aplikace rozšiřuje využití EV mimo standardní silnice.

Závěr

Pohonné jednotky EV nabízejí čistý a účinný způsob, jak pohánět vozidla využívající elektřinu místo paliva.Používají klíčové komponenty, jako je baterie, motor a řídicí systémy, aby poskytovaly hladký výkon.Různé konstrukce a typy umožňují flexibilitu na základě nákladů, rozsahu a potřeb účinnosti.I když existují určité problémy, jejich použití v mnoha aplikacích stále roste.Pohonné jednotky EV hrají důležitou roli v moderní dopravě.
