domůBlogVysvětlení pulzní šířkové modulace (PWM).
na 2026/01/13 3,664

Vysvětlení pulzní šířkové modulace (PWM).

Pulse Width Modulation (PWM) je jednoduchý a účinný způsob, jak můžete ovládat elektrickou energii pomocí digitálních signálů.Místo změny napájecího napětí upravíte, jak dlouho signál zůstane zapnutý a vypnutý v rámci každého cyklu, abyste řídili dodávku energie.Tento článek vám pomůže pochopit, jak PWM funguje, jak pracovní cyklus ovlivňuje výstup a proč se PWM široce používá v elektronice a řídicích systémech.Uvidíte také, jak se PWM používá v ovladačích, typech křivek a aplikacích.

Katalog

1. Co je modulace šířky pulzu?
2. Jak funguje modulace šířky pulzu?
3. Charakteristiky průběhu signálu PWM
4. Typy pulzně šířkové modulace
5. Metody generování PWM
6. PWM v mikrokontrolérech a regulátorech
7. Aplikace pulzně šířkové modulace
8. PWM vs lineární řízení vs řízení fázového úhlu
9. Závěr

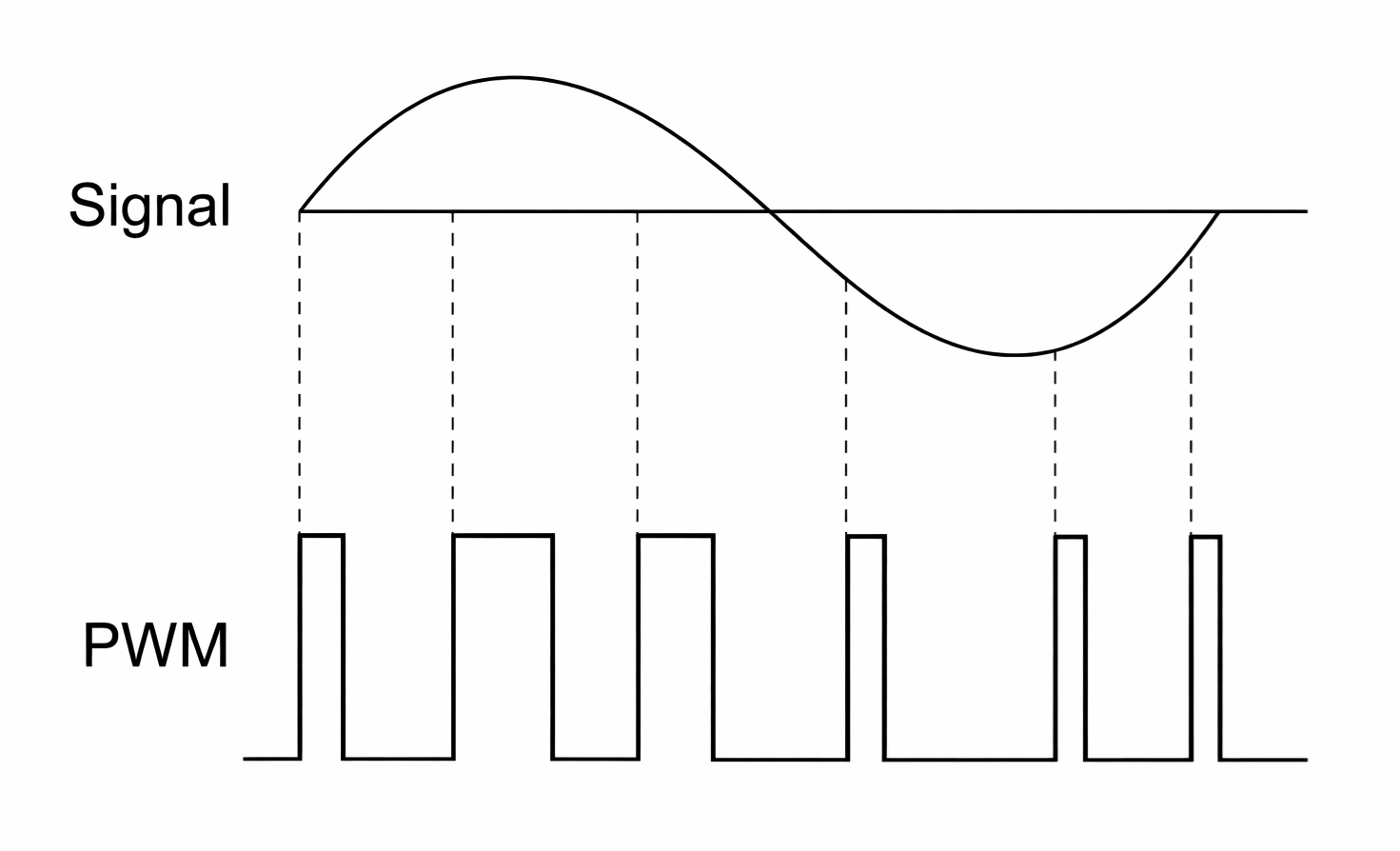

Pulse Width Modulation Concept

Obrázek 1. Koncepce pulzně šířkové modulace

Co je modulace šířky pulzu?

Pulse Width Modulation (PWM) je digitální řídicí technika používaná k regulaci elektrické energie dodávané do zátěže změnou podílu doby zapnutí v rámci pevné spínací periody.Namísto změny úrovně napájecího napětí PWM řídí efektivní výkon rychlým přepínáním signálu mezi stavy zcela ZAPNUTO a zcela VYPNUTO.Tento přístup umožňuje účinnou regulaci výkonu s minimálními energetickými ztrátami, díky čemuž se PWM široce používá v motorových pohonech, řízení LED, výkonových měničích a vestavěných řídicích systémech.

Jak funguje modulace šířky pulzu?

PWM Working Principle

Obrázek 2. Pracovní princip PWM

Pulse Width Modulation funguje opakovaným zapínáním a vypínáním výstupního signálu na konstantní frekvenci.Během každého spínacího cyklu zůstává signál zapnutý po určitou dobu a vypnutý po zbytek cyklu.Poměr doby zapnutí k celkové době cyklu je známý jako pracovní cyklus a přímo určuje průměrné napětí a proud dodávaný zátěži.Vyšší pracovní cyklus zvyšuje dodávaný výkon, zatímco nižší pracovní cyklus jej snižuje.

Protože spínací frekvence je obvykle mnohem vyšší než elektrická nebo mechanická odezva zátěže, zátěž reaguje spíše na průměrnou hodnotu signálu než na jednotlivé impulsy.Výsledkem je, že PWM umožňuje plynulé a přesné řízení výkonu pomocí digitálních signálů bez potřeby proměnných zdrojů napětí.

Charakteristiky průběhu signálu PWM

PWM Charakteristický
Popis
Šířka pulzu
ON čas v rámci jednoho cyklu PWM, od 0 mikrosekund do celé periody.
Pracovní cyklus
Procento Doba zapnutí za cyklus, od 0 procent do 100 procent.
Frekvence PWM
Počet cyklů za sekundu, běžně 500 Hz až 100 kHz.
Období PWM
Celkový cyklus čas, obvykle 1 milisekundu až 10 mikrosekund.
Signál Amplituda
Úroveň napětí signálu PWM, obvykle 3,3 V, 5 V nebo 12 V.
Vysoké napětí úroveň
Napětí ve stavu ON, rovné napájecímu napětí.
Nízké napětí úroveň
Napětí během stavu OFF, typicky 0 V.
Čas vzestupu
Čas na to přepnout z nízké na vysokou, často 10 ns až 1 µs.
Podzimní čas
Čas na to přepnout z vysoké na nízkou, často 10 ns až 1 µs.
Přepínání Rychlost
Maximální sazba změny stavu, podporující vysokofrekvenční PWM.
Rozlišení
Počet pracovní kroky, běžně 8bitové nebo 10bitové.
Signál Stabilita
Důslednost frekvence a pracovního cyklu v průběhu času.
Jitter
Malé načasování odchylka, obvykle menší než 1 procento.
Mrtvý čas
Záměrně zpoždění mezi přepnutím, typicky 100 ns až 5 µs.
Harmonické
Vysokofrekvenční komponenty generované rychlým spínáním.
Ovládání napájení
Výstupní výkon se mění lineárně s pracovním cyklem.
Odezva na zatížení
Schopnost udržovat tvar vlny při změnách zatížení.
Filtrování Výstup
Filtrované PWM vytváří plynulé stejnosměrné napětí.
Hluk Imunita
Odolnost vůči interference se zlepšuje s čistými okraji.

Typy pulzně šířkové modulace

Pulse Width Modulation lze rozdělit do různých řídicích strategií podle toho, jak je tvar výstupní vlny tvarován.Tyto typy PWM se zaměřují na modulační koncepty a řídicí algoritmy, které ovlivňují výstupní napětí, harmonický výkon a účinnost.

Modulace šířky jedním impulsem (PWM s jedním impulsem)

Single-Pulse PWM Waveform

Obrázek 3. Jednopulzní PWM křivka

Single-Pulse PWM využívá jeden spínací impuls na půl cyklu výstupního průběhu.Šířka tohoto jediného pulsu je upravena pro řízení úrovně výstupního napětí.Protože za půl cyklu dojde pouze k jedné spínací události, zůstávají spínací ztráty nízké.Tato strategie řízení však vytváří vyšší harmonické zkreslení a používá se hlavně v nízkofrekvenčních a základních aplikacích pro řízení výkonu, kde má jednoduchost přednost před kvalitou tvaru vlny.

Modulace šířky více pulzů (PWM s více pulzy)

Multiple-Pulse PWM Waveform

Obrázek 4. Vícepulzní PWM křivka

Multiple-Pulse PWM rozděluje každý půlcyklus na několik menších pulzů namísto jednoho velkého pulzu.Zvýšením počtu pulzů se harmonická energie šíří směrem k vyšším frekvencím, čímž se zlepšuje kvalita výstupního tvaru vlny.Tento typ PWM nabízí rovnováhu mezi sníženým harmonickým zkreslením a zvládnutelnými spínacími ztrátami, takže je vhodný pro průmyslové měniče energie a systémy motorových pohonů.

Sinusová pulzní šířková modulace (SPWM)

Sinusoidal PWM Generation

Obrázek 5. Generování sinusového PWM

Sinusová PWM je modulační strategie, která generuje impulsy na základě sinusového referenčního signálu.Šířky impulsů se mění podle okamžité amplitudy referenčního průběhu, což umožňuje výstupu aproximovat sinusovou vlnu po filtraci.SPWM je široce používán v invertorech, motorových pohonech a systémech obnovitelné energie, protože poskytuje dobrý harmonický výkon s mírnou složitostí řízení.

Space Vector Pulse Width Modulation (SVPWM)

Space Vector PWM je pokročilá řídicí strategie, která využívá matematický vektorový model měniče spíše než přímé porovnání průběhu.Vybírá optimální spínací stavy pro aproximaci rotujícího referenčního vektoru v napěťovém prostoru.Ve srovnání s SPWM zlepšuje SVPWM využití napětí stejnosměrné sběrnice a dále snižuje harmonické zkreslení, takže je vhodné pro vysoce výkonné motorové pohony a přesné průmyslové řídicí systémy.

Metody generování PWM

Signály PWM lze také kategorizovat podle toho, jak jsou impulsy generovány a zarovnány v hardwaru.Tyto metody generování PWM se zaměřují na činnost časovače, symetrii přepínání a umístění impulsů, spíše než na samotnou strategii modulace.

Single-Edge PWM (Edge-Aligned PWM)

Edge-Aligned PWM Timing

Obrázek 6. Edge-Aligned PWM Timing

Single-Edge PWM zarovná všechny impulsy k jedné hraně spínací periody, obvykle k náběžné hraně.Pracovní cyklus se nastavuje prodloužením nebo zkrácením pulzu z této pevné hrany.Tato metoda generování je jednoduchá na implementaci pomocí hardwarových časovačů a komparátorů, ale její asymetrický spínací vzor může zvýšit harmonické zkreslení a elektromagnetické rušení.

Double-Edge PWM (PWM zarovnané na střed)

Center-Aligned PWM Timing

Obrázek 7. Center-Aligned PWM Timing

Double-Edge PWM vystředí puls během spínací periody zapínáním a vypínáním symetricky kolem středního bodu.Toto symetrické časování snižuje harmonické zkreslení a elektromagnetické rušení a zároveň zlepšuje rovnováhu proudu.Kvůli těmto výhodám se středově zarovnaná PWM běžně používá v přesných motorových pohonech a vysoce výkonných aplikacích pro řízení výkonu.

Carrier-Based PWM (Comparator PWM)

Carrier-Based PWM generuje impulsy porovnáním referenčního signálu s vysokofrekvenční nosnou vlnou pomocí komparátoru.Když reference překročí nosnou, výstup sepne.Tato metoda slouží jako základ pro generování hardwaru pro mnoho strategií řízení PWM, včetně SPWM, a je široce implementována v mikrokontrolérech, DSP a průmyslových kontrolérech.

PWM v mikrokontrolérech a kontrolérech

Pulse Width Modulation v Arduinu

Arduino PWM LED Control

Obrázek 8. Arduino PWM LED Control

Arduino generuje Pulse Width Modulation pomocí interních hardwarových časovačů, které přepínají výstupní pin mezi stavy HIGH a LOW.Pracovní cyklus se nastavuje pomocí softwaru, který přímo řídí průměrné napětí dodávané do zátěže.Změnou pracovního cyklu může Arduino plynule měnit jas LED nebo rychlost motoru bez změny napájecího napětí.Frekvence PWM je obvykle pevně dána nastavením časovače, což zajišťuje stabilní provoz během řídicích úloh.Jak je znázorněno na obrázku, pin Arduino PWM řídí LED přes odpor, což jasně ukazuje, jak změna pracovního cyklu mění viditelný jas.

Pulse Width Modulation v ESP32

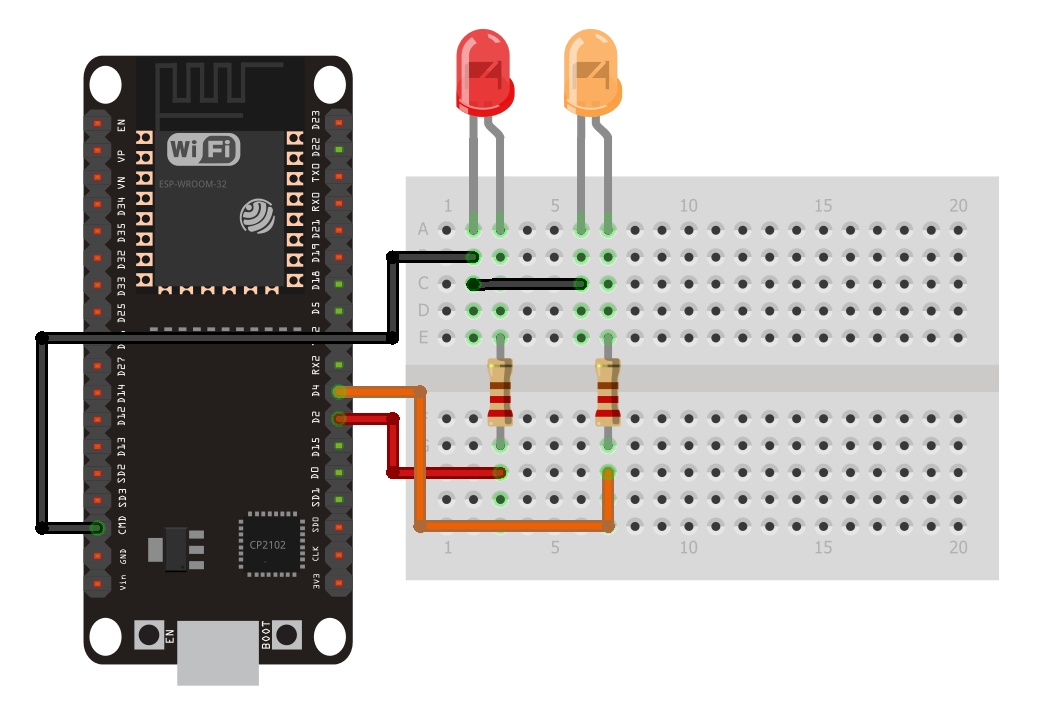

ESP32 PWM Output Example

Obrázek 9. Příklad výstupu ESP32 PWM

ESP32 poskytuje pokročilou modulaci šířky pulzu pomocí vyhrazených hardwarových modulů PWM.Podporuje vyšší rozlišení, více nezávislých PWM kanálů a flexibilní řízení frekvence bez zatížení CPU.To umožňuje přesné a citlivé řízení výkonu pro motory, LED diody a zařízení internetu věcí.ESP32 PWM je vhodný zejména pro aplikace, které vyžadují rychlou odezvu a přesnou regulaci výkonu.Obrázek 9 ukazuje ESP32 ovládající více LED diod s různými pracovními cykly PWM, ilustrující, jak každý kanál nezávisle upravuje výstupní výkon.

Pulse Width Modulation v PLC

PLC PWM Heater Control

Obrázek 10. Řízení ohřívače PLC PWM

PLC využívají modulaci šířky pulzu k řízení průmyslových zátěží, jako jsou ohřívače, motory a akční členy, s vysokou spolehlivostí.Výstup PWM se nastavuje na základě zpětné vazby snímače nebo naprogramované řídicí logiky pro přesnou regulaci výkonu.Tato metoda umožňuje plynulé ovládání při minimalizaci elektrického namáhání spínacích zařízení.PWM na bázi PLC je navrženo tak, aby spolehlivě fungovalo v elektricky hlučném a drsném průmyslovém prostředí.Jak je znázorněno na obrázku, PLC používá signál PWM k ovládání polovodičového relé, které řídí výkon ohřívače na základě teplotní zpětné vazby.

Aplikace pulzně šířkové modulace

Pulse Width Modulation se široce používá k efektivnímu a přesnému řízení výkonu v elektronických aplikacích s nízkým i vysokým výkonem.

1. Řízení otáček motoru

PWM se běžně používá u stejnosměrných motorů, servomotorů a motorových pohonů BLDC k řízení rychlosti a točivého momentu změnou průměrného napětí dodávaného do motoru.Tato metoda poskytuje plynulé řízení rychlosti a vysokou účinnost v robotice, průmyslové automatizaci a elektrických vozidlech.

2. LED stmívání a ovládání osvětlení

V ovladačích LED ovládá PWM jas rychlým zapínáním a vypínáním LED při udržování konstantní úrovně proudu.To zabraňuje posunu barev, zlepšuje účinnost a umožňuje přesné nastavení jasu v displejích, automobilovém osvětlení a inteligentních osvětlovacích systémech.

3. Napájecí zdroje a regulace napětí

PWM je základní technika ve spínaných napájecích zdrojích, DC-DC konvertorech a invertorech.Pomáhá efektivně regulovat výstupní napětí a proud a snižuje tvorbu tepla ve srovnání s lineárními regulátory.

4. Generování zvukového signálu

PWM se používá v audio zesilovačích třídy D k převodu audio signálů na vysokofrekvenční spínací signály.To umožňuje vysoce výkonné zesílení zvuku s nízkou ztrátou výkonu a kompaktním obvodem.

5. Řízení vytápění a teploty

PWM řídí výkon dodávaný do ohřívačů, topných těles a systémů regulace teploty úpravou doby zapnutí a vypnutí napájení.To zajišťuje stabilní regulaci teploty v průmyslových ohřívačích, pájecích stanicích a domácích spotřebičích.

6. Nabíjení baterie a správa energie

PWM se používá v nabíječkách baterií a solárních regulátorech nabíjení pro řízení nabíjecího proudu a napětí.To zlepšuje účinnost nabíjení, chrání baterie před přebíjením a prodlužuje životnost baterie.

7. Mikrokontroléry a vestavěné systémy

Výstupy PWM z mikrokontrolérů jsou široce používány pro generování analogových signálů, ovládání akčních členů a rozhraní s externími zařízeními.Díky tomu je PWM důležitý ve vestavěných systémech, zařízeních IoT a řídicích aplikacích.

PWM vs lineární řízení vs řízení fázového úhlu

Parametr
PWM Ovládání
Lineární Ovládání
Fáze Ovládání úhlu
Základní ovládání Metoda
Výstup je řízena měnícím se pracovním cyklem
Výstup je řízeno lineárním poklesem napětí
Výstup je řízena zpožděným vedením střídavého tvaru vlny
Typická nabídka Typ
DC napájení zásobování
DC napájení zásobování
Napájení střídavým proudem zásobování
Řídicí signál Frekvence
Běžně 1 kHz až 100 kHz
nula spínací frekvence
Linka frekvence 50 Hz nebo 60 Hz
Energetická účinnost
Účinnost obvykle 85 až 98 procent
Účinnost obvykle 30 až 60 procent
Účinnost obvykle 70 až 90 procent
Generování tepla
Tepelná ztráta je nízká kvůli spínacímu provozu
Tepelná ztráta je vysoká kvůli poklesu napětí
Tepelná ztráta je mírné při částečném vedení
Výstupní napětí nařízení
Průměrný napětí je řízeno pracovním cyklem
Výstup napětí přímo následuje řídicí vstup
RMS napětí se mění s úhlem střelby
Rozlišení kontroly
Vysoká rozlišení s digitálními časovači
Velmi vysoká rozlišení s analogovým ovládáním
Střední rozlišení omezené střídavým průběhem
Složitost obvodu
Střední složitost se spínacími součástmi
Jednoduché obvod s propustným prvkem
Střední složitost pomocí TRIAC nebo SCR
EMI a hluk úroveň
EMI je střední až vysoká bez filtrování
EMI je velmi nízká
EMI je vysoké kvůli zkreslení tvaru vlny
Typické přepínání Zařízení
MOSFET nebo IGBT
BJT nebo lineární regulátor
TRIAC nebo SCR
Rychlost odezvy
Doba odezvy je v mikrosekundách
Doba odezvy je v milisekundách
Doba odezvy závisí na přechodu AC nulou
Kompatibilita zatížení
Nejlepší pro LED diody motorů a výkonové měniče
Nejlepší pro nízké napájení analogových zátěží
Nejlepší pro ohřívače žárovek a střídavé motory
Rozsah jmenovitého výkonu
Od 1 wattu na několik kilowattů
Obvykle níže 50 wattů
Běžně od 100 wattů až několik kilowattů
Přesnost ovládání
Přesnost záleží na rozlišení časovače
Velmi přesné a plynulé ovládání
Přesnost ovlivněna kolísáním síťového napětí
Běžné aplikace
Rychlost motoru ovládání SMPS LED stmívání
Zvuk obvody snímačů zesilovačů
Stmívače světla regulátory ventilátoru ovládání topení

Závěr

Pulse Width Modulation poskytuje efektivní a přesné řízení výkonu změnou pracovního cyklu spínacího signálu.Různé typy PWM a metody generování ovlivňují kvalitu, účinnost a výkon systému.PWM je široce používán v mikrokontrolérech, PLC a výkonové elektronice pro motory, osvětlení, přeměnu energie a řízení teploty.Díky své jednoduchosti a účinnosti je nezbytný v moderních elektronických aplikacích.

O nás

ALLELCO LIMITED

Allelco je mezinárodně slavný one-stop Distributor zadávání veřejných služeb hybridních elektronických komponent, který se zavázal poskytovat komplexní služby pro zadávání veřejných zakázek a dodavatelského řetězce pro globální elektronické výrobní a distribuční průmysl, včetně globálních 500 továren OEM a nezávislých makléřů.
Přečtěte si více

Rychlý dotaz

Zašlete prosím dotaz, budeme odpovědět okamžitě.

Množství

Často kladené otázky [FAQ]

1. Může PWM při nesprávném použití poškodit motory nebo LED?

Ano, nesprávné nastavení PWM, jako je velmi vysoká frekvence, špatné filtrování nebo nesprávný výběr ovladače, může způsobit přehřívání, hluk nebo zkrácení životnosti.Použití správné frekvence PWM a správných obvodů ovladače zabrání poškození.

2. Jaká frekvence PWM je nejlepší pro motory, LED diody a ohřívače?

Motory obvykle používají frekvence PWM mezi 1 kHz a 20 kHz, LED často používají 500 Hz až 5 kHz a ohřívače mohou používat velmi nízké frekvence, jako je 1 Hz až 100 Hz.Ideální frekvence závisí na typu zátěže a aplikaci.

3. Potřebuji filtr, když používám PWM pro analogové signály?

Ano, dolní propust se doporučuje, když se PWM používá ke generování analogových napětí.Filtrování vyhlazuje tvar vlny PWM a snižuje zvlnění, takže je vhodné pro citlivé obvody.

4. Jaké komponenty jsou nutné k sestavení obvodu řízení PWM?

Základní PWM systém vyžaduje ovladač, spínací zařízení, obvod ovladače, napájecí zdroj a zátěž.V závislosti na úrovni výkonu mohou být zapotřebí další součásti, jako jsou filtry, ochranné obvody a chladiče.

5. Vytváří PWM elektrický šum nebo rušení?

PWM přepínání může generovat elektromagnetické rušení, pokud není správně navrženo.Použití stínění, filtrování, správného uzemnění a správné spínací frekvence pomáhá snížit problémy se šumem.
