Technický přehled duálního provozního zesilovače AD8542AR

Získáte jasný pohled na AD8542AR a na to, jak se hodí do každodenních analogových obvodů.Tento duální operační zesilovač je zkonstruován pro použití s ​​nízkou spotřebou energie a funguje dobře s jediným napájecím napětím, takže jej lze snadno umístit do kompaktních konstrukcí.Můžete jej použít pro signály senzorů, přenosná zařízení nebo jednoduché úkoly filtrování bez obav z vysokého odběru proudu.Se vstupem a výstupem typu rail-to-rail lépe využijete svůj rozsah dodávky a zároveň zachováte signály stabilní a předvídatelné.

Katalog

Přehled AD8542AR

The AD8542AR je duální operační zesilovač pro všeobecné použití navržený pro provoz s nízkým výkonem a vstupní a výstupní výkon rail to rail.Funguje z jednoho zdroje a podporuje nízkonapěťové systémy, kde je vyžadováno efektivní zpracování signálu.Zařízení poskytuje stabilní zesílení pro malé analogové signály při zachování konzistentního chování v celém provozním rozsahu.Jeho dvoukanálový design podporuje kompaktní uspořádání obvodů a snižuje počet součástí.Běžná použití zahrnují úpravu signálu senzoru, bateriově napájené přístroje, přenosná měřicí zařízení a základní analogové fáze zpracování.Tato část vyvažuje přesnost a energetickou účinnost pro každodenní analogové funkce.Při pohledu na AD8542AR?Kontaktujte nás pro kontrolu aktuálních zásob, dodací lhůty a ceny.

Podrobnosti o pinu AD8542AR

AD8542AR Popis pinu

Číslo PIN	Název PIN	Popis
1	VEN A	Výstup zesilovače A
2	-V A	Zesilovač Invertující vstup
3	+ V A	Zesilovač Neinvertující vstup
4	V-	Záporné napájení nebo zem
5	+ V B	Zesilovač B neinvertující vstup
6	-V B	Invertující vstup zesilovače B
7	VEN B	Výstup zesilovače B
8	V+	Pozitivní nabídka

CAD model AD8542AR

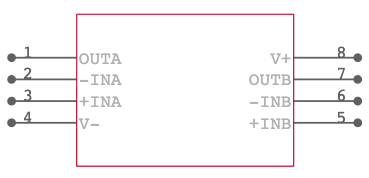

Symbol AD8542AR

AD8542AR Stopa

3D model AD8542AR

Vlastnosti AD8542AR

Konfigurace dvou kanálů

AD8542AR obsahuje dva nezávislé kanály zesilovače v rámci jednoho zařízení.To umožňuje jedné komponentě zpracovávat spárované analogové signály, což pomáhá zmenšit prostor na desce a zjednodušuje rozložení obvodu.Oba kanály pracují s přizpůsobeným elektrickým chováním a podporují vyvážené a konzistentní zpracování signálu.

Operace vstupu a výstupu z koleje na kolej

Vstupy a výstupy se mohou pohybovat blízko k oběma úrovním napájení.To umožňuje lepší využití dostupného rozsahu napětí, zejména v nízkonapěťových systémech.Signály lze zpracovávat s minimální ztrátou dynamického rozsahu při provozu z jednoho zdroje.

Provozní charakteristiky s nízkým výkonem

Zařízení odebírá při běžném provozu velmi malý napájecí proud.To podporuje delší životnost baterie a nižší celkovou spotřebu energie.Je vhodný pro systémy, které zůstávají aktivní po delší dobu.

Nízké vstupní offsetové napětí

Malé vstupní offsetové napětí pomáhá udržovat přesnost při zesilování nízkoúrovňových signálů.Tím se snižuje nežádoucí chyba napětí na výstupu.Stabilní offsetové chování podporuje opakovatelná měření.

Extrémně nízký vstupní zkreslený proud

Vstupní stupeň odebírá jen velmi malé množství proudu.To minimalizuje interakci se zdroji signálu s vysokou impedancí.Pomáhá zachovat integritu signálu v citlivých vstupních cestách.

Šířka pásma pro obecné účely

Šířka pásma zesílení podporuje běžné frekvence analogového signálu používané ve snímacích a řídicích obvodech.Poskytuje stabilní zesílení bez nadměrného zkreslení signálu.Díky tomu je zařízení vhodné pro širokou škálu každodenních analogových úkolů.

Chování řízené rychlosti přeběhu

Rychlost přeběhu umožňuje plynulé přechody na výstupu při změně vstupního signálu.To podporuje stabilní sledování signálu bez náhlých hran.Pomáhá udržovat předvídatelnou časovou odezvu.

Schopnost výstupní jednotky

Koncový stupeň může být zdrojem a pohlcovat mírné úrovně proudu.To umožňuje přímé připojení k zátěžím, jako jsou filtry nebo převodníky.V mnoha provedeních není vyžadován žádný další vyrovnávací stupeň.

Široký rozsah jediného napájecího napětí

Zesilovač pracuje v širokém rozsahu napájecích napětí.To umožňuje kompatibilitu s různými úrovněmi výkonu systému.Podporuje flexibilní integraci do návrhů se smíšeným napětím.

Provoz s prodlouženou teplotou

Zařízení je určeno pro provoz v širokém teplotním rozsahu.Elektrický výkon zůstává stabilní při měnících se tepelných podmínkách.To podporuje použití v průmyslovém a venkovním prostředí.

AD8542AR Technické specifikace

Atribut produktu	Hodnota atributu
Výrobce	Analog Devices, Inc.
Napětí – napájecí rozpětí (min)	2,7 V
Napětí – napájecí rozpětí (max.)	5,5 V
Napětí - Vstupní offset	1 mV
Získejte produkt na šířku pásma	1 MHz
Rychlost přeběhu	0,92 V/us
Typ výstupu	Rail-to-Rail
Proud - Napájení	45 µA (x2 kanály)
Proud - Výstup / Kanál	30 mA
Proud - Vstupní zkreslení	4 pA
Provozní teplota	-40 °C ~ 125 °C
Počet okruhů	2
Typ montáže	Povrchová montáž
Dodavatelský balíček zařízení	8-SOIC
Balíček / pouzdro	8-SOIC (0,154", 3,90 mm šířka)
Balíček	Trubice
Základní číslo produktu	AD8542

Aplikační obvod AD8542AR

Aktivní twin-T notch filtr konfigurovaný pro potlačení 60 Hz rušení pomocí obou kanálů duálního operačního zesilovače AD8542 při provozu s jedním napájením.Obvod kombinuje pasivní síť twin-T vyrobenou z přizpůsobených rezistorů a kondenzátorů s aktivním zesilovacím stupněm pro zvýšení hloubky zářezu a řízení faktoru kvality, který je nastaven na 10 prostřednictvím definovaného poměru rezistorů.Napájení 5,0 V se používá s referencí 2,5 V pro zkreslení signálové cesty, což umožňuje správný provoz bez záporné kolejnice.Jedna zesilovací sekce zpracovává filtrovaný signál, zatímco druhá ukládá do mezipaměti referenci středního napájení, což zajišťuje stabilní předpětí.Hodnoty komponent jsou vybrány tak, aby stanovily zářezovou frekvenci podle standardního vztahu RC, takže konfigurace je vhodná pro potlačení šumu v napájecím vedení v nízkofrekvenčních analogových signálových cestách.

Aplikace AD8542AR

Přenosná a bateriově napájená elektronická zařízení

AD8542AR se běžně používá v přenosné elektronice, kde je vyžadováno nízké napájecí napětí a provoz s nízkým výkonem.Podporuje stabilní zesílení signálu při minimálním odběru proudu, což pomáhá prodloužit provozní dobu baterie.Chování rail to rail umožňuje přesné zpracování signálů i při změně napětí baterie.

Obvody pro úpravu signálu snímače

V systémech založených na senzorech se AD8542AR používá k zesílení, vyrovnávací paměti nebo škálování nízkoúrovňových signálů před dalším zpracováním.Jeho nízký vstupní zkreslený proud pomáhá vyhnout se zatížení citlivých výstupů senzoru.To podporuje čistší přenos signálu ze senzorů, jako jsou snímací prvky teploty, tlaku nebo světla.

Nízkoenergetické přístrojové systémy

Zařízení dobře zapadá do přístrojového vybavení, které musí zůstat aktivní po dlouhou dobu.Poskytuje stabilní zesílení při zachování nízké spotřeby energie.Díky tomu je vhodný pro monitorovací zařízení, kde je vyžadováno konzistentní chování signálu a účinnost.

Analogové přední obvody spotřební elektroniky

AD8542AR se používá v analogových předních stupních pro přípravu signálů pro převod nebo řídicí bloky.Pomáhá stabilizovat úrovně napětí a hladké přechody signálů.To zlepšuje konzistenci zvukových cest, uživatelských vstupních obvodů a nízkorychlostních analogových rozhraní.

Průmyslové řídicí a monitorovací systémy

V průmyslových systémech zesilovač podporuje úpravu signálu pro řídicí zpětnou vazbu a monitorovací cesty.Jeho široký rozsah provozních teplot umožňuje spolehlivé fungování v měnících se podmínkách prostředí.To podporuje předvídatelné chování systému v dlouhodobém provozu.

General Purpose Amplification in Embedded Systems

AD8542AR je často vybírán pro obecné úlohy zesílení v rámci vestavěných platforem.Dokáže ukládat signály mezi smíšené analogové a digitální bloky.Tato flexibilita umožňuje podporovat funkce filtrování, škálování a izolace v kompaktních designech.

Obrysové rozměry AD8542AR

Kompaktní sada pro povrchovou montáž definovaná osmi vodiči uspořádanými symetricky kolem úzkého obdélníkového těla s rozměry uvedenými v ekvivalentech milimetrů a palců pro referenci.Uspořádání ukazuje šířku tělesa přibližně 3,80 až 4,00 mm a celkovou délku přibližně 4,80 až 5,00 mm, s nominálním stoupáním 1,27 mm.Geometrie vývodu zahrnuje definovanou šířku, tloušťku a výšku vývodu pro zajištění správného pájení a koplanarity, která je specifikována na 0,10 mm.Výkres identifikuje zarovnání roviny uložení, úhly náběhu a detaily zkosení a uvádí shodu s normou JEDEC MS-012-AA, která poskytuje konzistentní mechanickou kompatibilitu pro montáž desky s plošnými spoji.

Výhody a nevýhody AD8542AR

Výhody

• Dvoukanálový design podporuje kompaktní uspořádání obvodů

• Nízký napájecí proud podporuje energeticky efektivní provoz

• Vstup a výstup Rail to Rail umožňuje lepší využití nízkého napájecího napětí

• Velmi nízký vstupní předpětí vyhovuje zdrojům signálu s vysokou impedancí

• Široký rozsah provozních teplot podporuje různá prostředí

• Stabilní chování vyhovuje obecnému použití analogového signálu

Nevýhody

• Omezená šířka pásma zesílení omezuje použití u signálů s vyšší frekvencí

• Střední rychlost přeběhu omezuje odezvu na rychlé změny signálu

• Rozsah napájecího napětí nepodporuje systémy s vyšším napětím

• Konstrukce pro všeobecné použití nemusí vyhovovat aplikacím s velmi nízkou hlučností

AD8542AR Alternativy

Číslo dílu	Výrobce	Klíčové vlastnosti	Use Case/Notes
AD8542ARM-REEL	Analog Devices, Inc.	Duální nízkovýkonový operační zesilovač s výstupem rail-to-rail, nízkým vstupním předpětím a stabilním výkonem v širokém teplotním rozsahu.Dodáváno v páskovém a kotoučovém balení pro automatizovanou montáž.	Dobře se hodí pro bateriově napájené a prostorově omezené konstrukce, které se spoléhají na automatizovanou povrchovou montáž, včetně přenosných přístrojů a obvodů pro úpravu signálu senzorů.
AD8542AR-REEL7	Analog Devices, Inc.	Duální univerzální operační zesilovač s výstupy rail-to-rail, nízkým klidovým proudem a konzistentními elektrickými charakteristikami.Dodáváno ve velkoobjemovém kotoučovém balení.	Běžně se používá ve velkoobjemové výrobě pro úlohy zpracování analogového signálu, jako je zesílení, ukládání do vyrovnávací paměti a úprava v řídicích a monitorovacích systémech.
AD8542AR-REEL	Analog Devices, Inc.	Nízkovýkonový duální operační zesilovač s možností výstupu rail-to-rail, střední šířkou pásma a nízkým vstupním zkreslením.Navrženo pro povrchovou montáž.	Vhodné pro obecné analogové obvody, kde je vyžadována nízká spotřeba energie a kompaktní balení pro povrchovou montáž, jako je spotřební elektronika a vestavěné systémy.

O společnosti Analog Devices, Inc.

Analog Devices, Inc. je technologická společnost zaměřená na návrh a výrobu komponent pro analogový, smíšený signál a digitální signál.Jeho produktové portfolio podporuje měření signálu, konverzi, řízení výkonu a zpracování dat v celé řadě elektronických systémů.Společnost působí na trzích, jako je průmyslová zařízení, komunikace, zdravotnická zařízení a spotřební elektronika.Jeho dlouhá provozní historie odráží zaměření na stabilní výkon, stálou kvalitu a dlouhodobou podporu produktů.Komponenty společnosti se běžně používají v systémech, které vyžadují spolehlivé chování signálu v různých elektrických a okolních podmínkách.

Závěr

AD8542AR nabízí vyváženou kombinaci nízké spotřeby energie, stabilního výkonu a flexibilního zpracování signálu.Můžete se spolehnout na jeho dvoukanálové nastavení, které ušetří místo a sníží další části ve vašem obvodu.Jeho chování typu rail-to-rail vám pomůže získat více z nízkého napájecího napětí bez složitého ovlivnění.S nízkým vstupním předpětím a offsetovým napětím zpracovává malé signály čistě.Zařízení funguje dobře v širokém rozsahu teplot, takže je spolehlivé v mnoha prostředích.Celkově se krásně hodí do každodenních analogových návrhů, kde záleží na jednoduchosti a účinnosti.
