Spouštěcí kondenzátory motoru Vysvětlení pro jednofázové motory

Můžete si všimnout, že některé motory se spouštějí hladce, zatímco jiné před otočením bojují nebo hučí, a tento rozdíl často spočívá v kondenzátoru.Spouštěcí kondenzátor motoru pomáhá jednofázovému střídavému motoru začít se otáčet, když je připojeno napájení.Funguje tiše na pozadí, ukládá a uvolňuje energii právě ve správný okamžik, aby se motor rozhýbal.Pochopení toho, jak tato součást funguje, kde se používá a jak se liší od provozního kondenzátoru, vám pomůže pochopit každodenní zařízení, jako jsou spotřebiče, čerpadla a elektrické nářadí, a také vám pomůže vybrat správný kondenzátor, když je potřeba výměna.

Katalog

Obrázek 1. Spouštěcí kondenzátor motoru

Co je spouštěcí kondenzátor motoru

Spouštěcí kondenzátor motoru je elektrická součást používaná v jednofázových střídavých motorech, která pomáhá iniciovat rotaci při spuštění.U těchto motorů samotný napájecí zdroj nevytváří dostatečnou sílu k zahájení pohybu, což může zabránit samovolnému spuštění motoru.

Spouštěcí kondenzátor krátce ukládá elektrickou energii a uvolňuje ji během spouštění, což motoru umožňuje vyvinout počáteční sílu potřebnou k zahájení otáčení.Jeho role je omezena na tuto krátkou dobu rozběhu a není určen pro nepřetržitý provoz.Jakmile motor běží, spouštěcí kondenzátor již není potřeba, protože jeho účelem je pouze podpora motoru při počátečním startu.

Proč jednofázové motory potřebují startovací kondenzátor

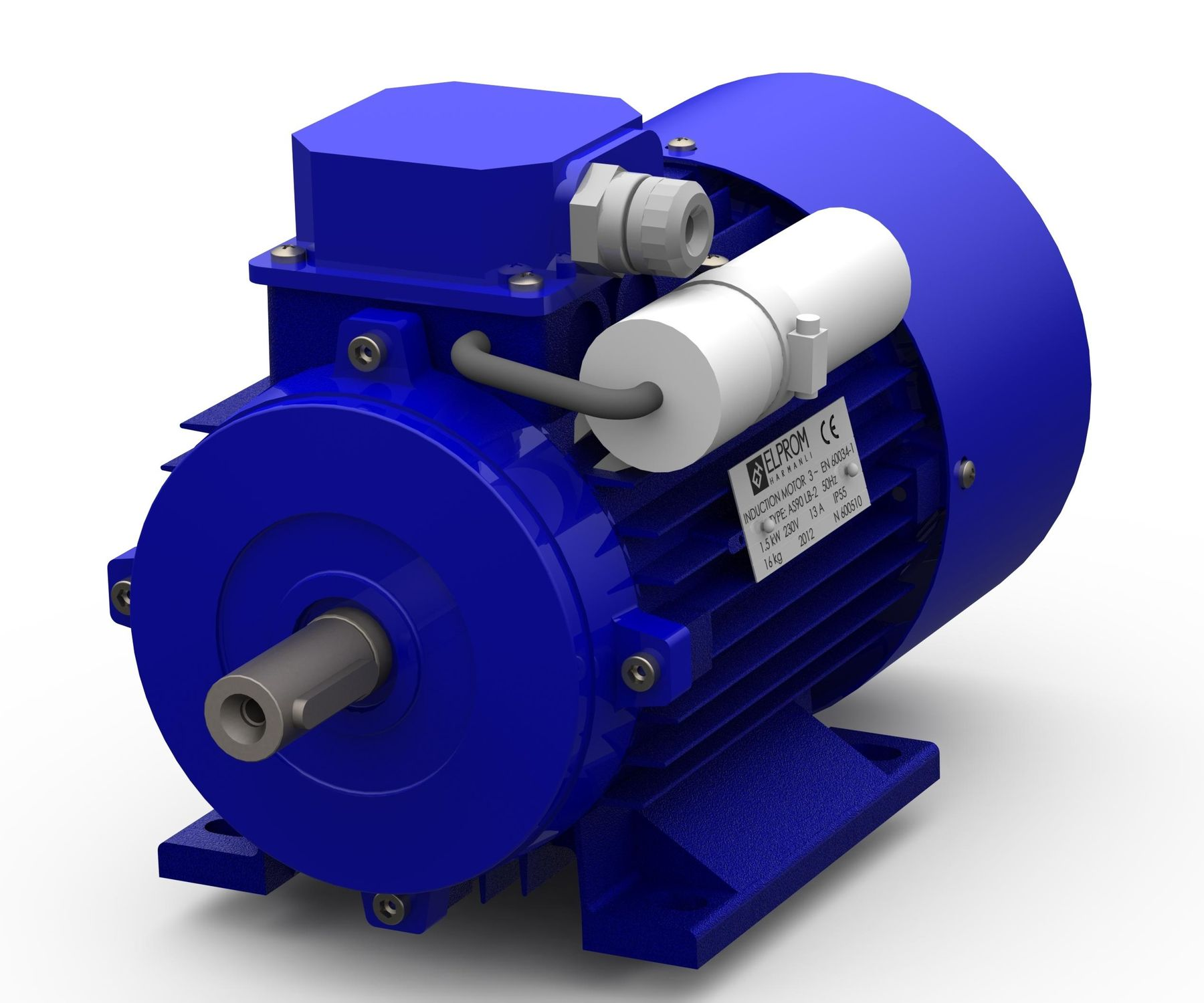

Obrázek 2. Jednofázový motor se spouštěcím kondenzátorem

Jednofázové střídavé motory mají přirozené omezení při startu.Když je přivedeno napájení, jediný střídavý proud vytváří magnetické pole, které silně pulzuje, ale neotáčí se.Tento typ magnetického pole není schopen vytvořit dostatečnou rotační sílu pro spuštění motoru z klidu.

V klidovém stavu jsou síly působící na rotor stejné a opačné, takže neexistuje žádný preferovaný směr pohybu.Kvůli této rovnováze může rotor zůstat nehybný, i když je motor pod napětím.V praxi si můžete všimnout, že motor bez otáčení vydává slabý bručivý zvuk, což odráží nedostatek rozběhového momentu.

Pro zahájení rotace potřebuje motor způsob, jak tuto rovnováhu narušit.Dodatečný fázový posun zavádí rozdíl v časování mezi magnetickými efekty uvnitř motoru.Tato změna umožňuje vytvoření dočasného rotujícího magnetického pole, které poskytuje jasný směr otáčení a počáteční sílu potřebnou pro spolehlivé spuštění.

Jak funguje spouštěcí kondenzátor motoru

Obrázek 3. Schéma obvodu spouštěcího kondenzátoru motoru

Spouštěcí kondenzátor motoru funguje tak, že nastavuje časování toku proudu v rámci jednofázového střídavého motoru, takže může začít rotace.Obvod obsahuje hlavní vinutí a pomocné vinutí, nazývané také spouštěcí vinutí, propojené přes spouštěcí kondenzátor.Pomocné vinutí je zahrnuto pouze jako pomoc při spouštění a neslouží k trvalému provozu.

Při přivedení napětí proud protéká oběma vinutími.Spouštěcí kondenzátor zpožďuje proud v pomocném vinutí, což způsobí, že dosáhne svého vrcholu v jiném čase než proud v hlavním vinutí.Toto zpoždění vytváří fázový rozdíl mezi dvěma proudy, což vede k odpovídajícímu posunu v magnetických polích vytvářených každým vinutím.

Protože magnetická pole již nejsou synchronizována, jejich kombinovaný účinek vytváří spíše rotující magnetické pole než pulsující.Toto točivé pole působí na rotor nevyváženou silou, vytváří startovací moment a umožňuje motoru začít se otáčet v řízeném směru.Koordinovaná činnost hlavního vinutí, pomocného vinutí a kondenzátoru vytváří podmínky nezbytné pro spuštění motoru.

Spuštění a spuštění kondenzátorů a jejich obvodová činnost

Obrázek 4. Spusťte a spusťte provoz kondenzátorového motoru

Jednofázové střídavé motory mohou používat spouštěcí kondenzátory, provozní kondenzátory nebo kombinaci obou v závislosti na tom, jak je motor navržen k provozu.Přestože se tyto součásti zdají podobné, slouží různým účelům a fungují v různých fázích provozu motoru

Spusťte provoz kondenzátoru

Spouštěcí kondenzátor se používá pouze během spouštěcí fáze.Je zapojen do série s pomocným vinutím, aby se vytvořil silný fázový posun, který pomáhá motoru vyvinout dostatečný točivý moment, aby se mohl začít otáčet.Tento kondenzátor je navržen pro krátkodobé použití a je obvykle odstraněn z obvodu, jakmile motor dosáhne určité rychlosti.Odpojení je běžně řešeno odstředivým spínačem nebo relé, které po spuštění automaticky rozepne spouštěcí obvod.

Spusťte provoz kondenzátoru

Provozní kondenzátor je naproti tomu navržen tak, aby zůstal v obvodu během normálního provozu motoru.Po odpojení spouštěcího kondenzátoru pokračuje provozní kondenzátor v práci s pomocným vinutím, aby byla zachována hladší a stabilnější rotace.Jeho funkcí není poskytovat vysoký rozběhový moment, ale podporovat efektivní a vyvážený chod motoru za chodu motoru.

Aplikace startovacích a provozních kondenzátorů motoru

Startovací a provozní kondenzátory motoru se běžně používají v aplikacích jednofázových střídavých motorů, kde je elektrické napájení omezeno na jednofázové napájení.Tyto aplikace jsou rozšířené v obytných, komerčních a lehkých průmyslových prostředích, které vyžadují střední výkon motoru a jednoduché elektrické připojení.

V domácích spotřebičích, jako jsou pračky, sušičky, chladničky a vysavače, kondenzátory podporují spolehlivý chod motoru jak při spouštění, tak při běžném používání.Spouštěcí kondenzátory pomáhají motoru při zahájení rotace pod zatížením, zatímco provozní kondenzátory pomáhají udržovat hladký a stabilní výkon, jakmile je motor v provozu.

Elektrické nářadí, včetně vrtaček, pil a brusek, používá jednofázové motory s kondenzátory, aby zvládly časté starty a proměnlivé zatížení.Přítomnost kondenzátorů umožňuje těmto nástrojům vyvinout dostatečnou startovací sílu při zachování kompaktní velikosti a přenosnosti.

V čerpadlech a kompresorech, jako jsou vodní čerpadla, vzduchové kompresory a chladicí kompresory, umožňují kondenzátory motoru spouštění proti mechanickému odporu a pomáhají udržovat konzistentní provoz.Tyto systémy často začínají pracovat pod zatížením, takže kondenzátory jsou nezbytné pro spolehlivý výkon motoru.

Klimatizační systémy také spoléhají na startovací a provozní kondenzátory pro motory ventilátorů a kompresorů.V rezidenčních a malých komerčních instalacích se běžně používají konstrukce jednofázových motorů kvůli jejich kompatibilitě se standardními napájecími zdroji a přímým elektrickým požadavkům.

Výhody a omezení spouštěcích kondenzátorů motoru

Výhody	Omezení
Poskytuje vysoký rozběhový moment pro jednofázové motory	Určeno pouze pro krátkodobé použití
Umožňuje spolehlivé samostartování z klidu	Může se přehřát, pokud je ponechán pod napětím příliš dlouho
Jednoduché a levné řešení	Omezená životnost kvůli vysokému elektrickému namáhání
Snadná integrace do motorových obvodů	Citlivý na teplotní extrémy
Zlepšuje výkon při spouštění při zatížení	Větší fyzická velikost pro vyšší kapacitu
Zkracuje dobu trvání startovacího proudu	Nevhodné pro nepřetržitý provoz
Kompatibilní se standardním jednofázovým napájením	Hodnota kapacity se musí těsně shodovat
Široce dostupné ve standardních hodnoceních	Elektrolytické typy časem degradují
Podporuje kompaktní konstrukce motoru	Porucha může zabránit spuštění motoru
Vyžaduje minimální řídicí obvody	Vyžaduje další spínací komponenty

Závěr

Spouštěcí kondenzátor motoru hraje tichou, ale důležitou roli, protože pomáhá jednofázovým motorům pracovat podle očekávání.Podporuje spouštění motoru tím, že umožňuje hladké a spolehlivé spuštění otáčení.Pochopení, proč je to potřeba, vysvětluje limity jednofázového napájení a jak jsou tyto limity řešeny v praktických návrzích.Znalost rozdílu mezi startovacím a provozním kondenzátorem vám pomůže vyhnout se nesprávné výměně.Když se podíváte na aplikace v reálném světě, můžete vidět, jak běžné jsou tyto součásti v každodenním vybavení.Když zvolíte správný kondenzátor, pomůžete udržet stabilní provoz a snížit namáhání motoru.
