Programmable Logic Controller (PLC): Práce, typy a aplikace

Programmable Logic Controller (PLC) je to, co používáte k automatizaci strojů a průmyslových procesů spolehlivým a kontrolovaným způsobem.V tomto článku se dozvíte, co je PLC, jak funguje během cyklu skenování a jak spolu fungují jeho hlavní hardwarové komponenty.Uvidíte také různé typy PLC, běžné programovací jazyky a způsob, jakým vstupní a výstupní zařízení připojují řídicí jednotku k zařízení.Na konci jasně pochopíte, kde se PLC používají a proč jsou v automatizačních systémech důležité.

Katalog

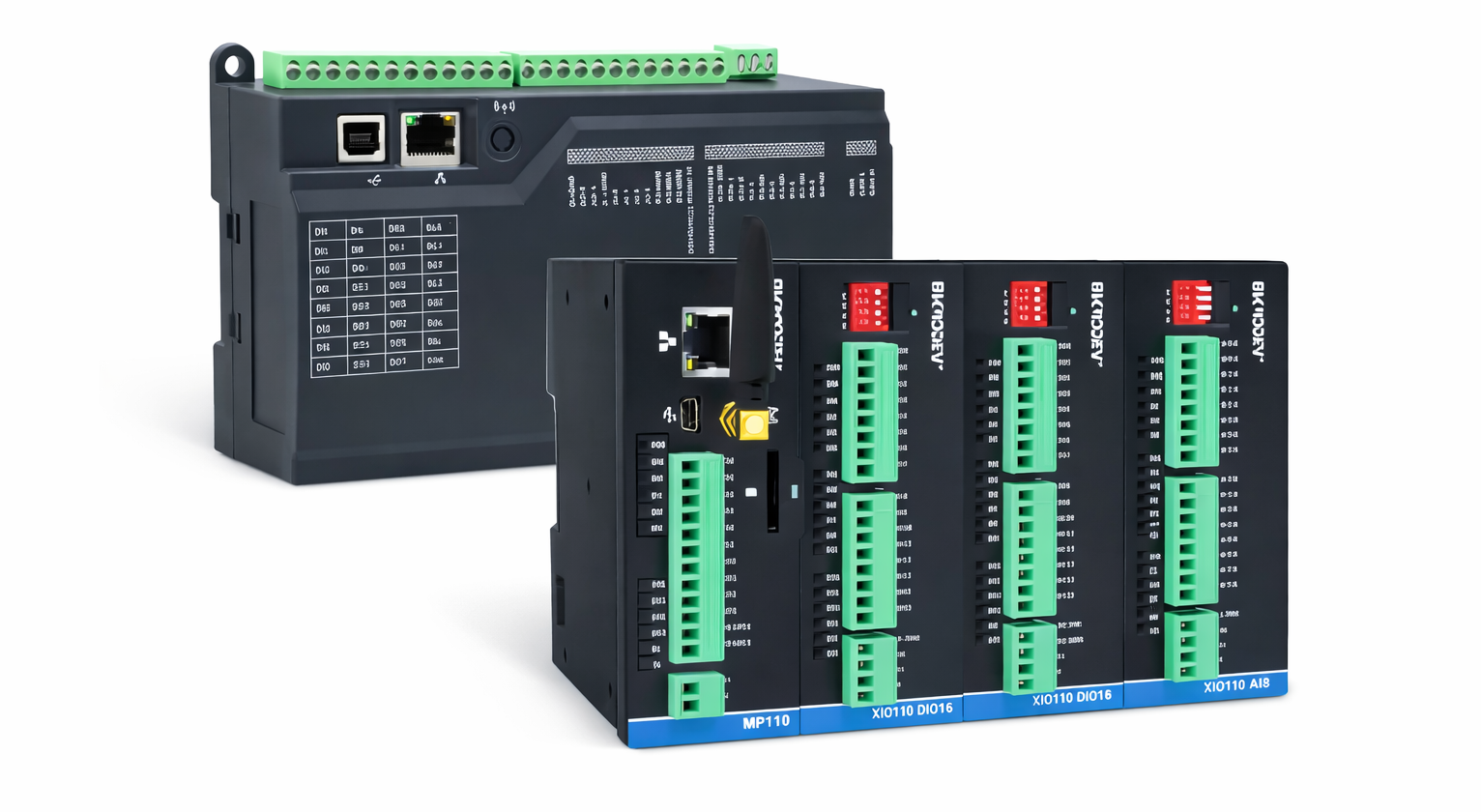

Obrázek 1. Programmable Logic Controller (PLC)

Co je to programovatelný logický kontrolér?

Programmable Logic Controller (PLC) je odolné průmyslové řídicí zařízení používané k automatizaci strojů a procesů.Je navržen tak, aby spolehlivě zvládal řídicí úlohy v prostředí s elektrickým šumem, vibracemi a změnami teploty.PLC jsou široce používány, protože poskytují stabilní, opakovatelné řízení pomocí softwaru spíše než pevně zapojených relé.Umožňují úpravu nebo rozšíření automatizačních systémů bez přepojování celých panelů.V průmyslové automatizaci PLC slouží jako centrální rozhodovací jednotka, která koordinuje vstupy a výstupy podle předem definované logiky.

Jak PLC funguje?

Obrázek 2. Provozní cyklus PLC

PLC funguje tak, že opakovaně provádí jednoduchý a předvídatelný provozní cyklus nazývaný cyklus skenování.Jak je znázorněno na obrázku, proces začíná skenováním vstupů, kdy PLC čte aktuální stav připojených signálů.Dále řídicí jednotka provádí provádění programu a aplikuje uloženou logiku na vstupní stavy.Po vyhodnocení logiky PLC provede aktualizaci výstupu a odpovídajícím způsobem změní výstupní signály.Tato sekvence běží nepřetržitě ve smyčce, což umožňuje PLC rychle reagovat na změny.Obrázek ilustruje tuto uzavřenou smyčku čtení, zpracování a aktualizace.Tento cyklus založený na provozu zajišťuje stabilní a časové řízení v průmyslových automatizačních systémech.

Komponenty PLC systému

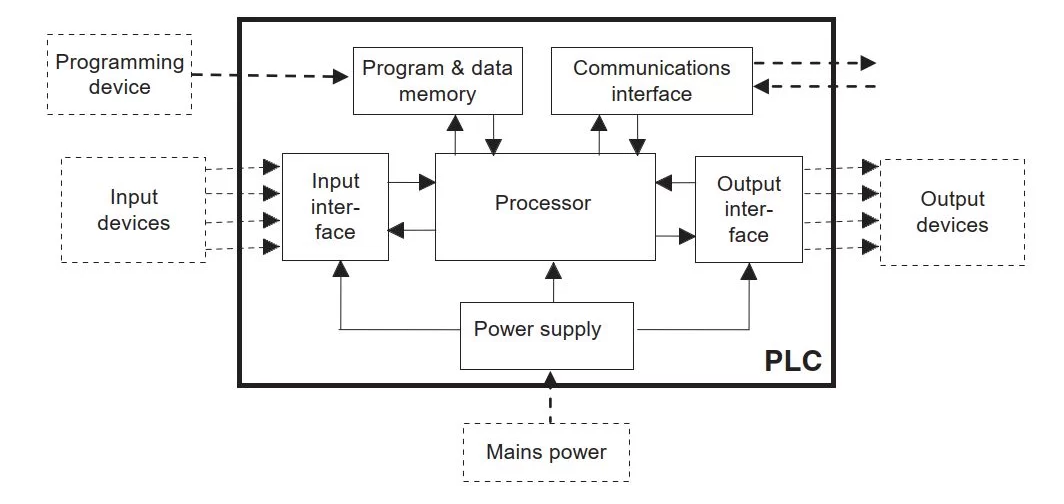

Obrázek 3. Hlavní součásti systému PLC

• CPU (Centrální procesorová jednotka)

CPU je jádrem PLC a je odpovědné za zpracování řídicích instrukcí.Řídí provádění logiky, vnitřní koordinaci a celkový provoz regulátoru.CPU zajišťuje konzistentní a deterministické chování během automatizačních úloh.

• Napájení

Napájecí zdroj převádí příchozí elektrickou energii na regulovaná napětí požadovaná PLC.Poskytuje stabilní napájení všem interním modulům a chrání systém před kolísáním napětí.Spolehlivá dodávka energie je nezbytná pro nepřetržitý provoz.

• Vstupní moduly

Vstupní moduly přijímají signály z externích zařízení a převádějí je do podoby, kterou PLC dokáže rozpoznat.Poskytují elektrickou izolaci a úpravu signálu pro ochranu vnitřních obvodů.Tyto moduly fungují jako rozhraní mezi fyzickým procesem a regulátorem.

• Výstupní moduly

Výstupní moduly vysílají řídicí signály z PLC do externích zařízení.Převádějí interní kontrolní rozhodnutí do elektrických signálů vhodných pro provozní zařízení.Správná manipulace s výstupem zajišťuje přesné a bezpečné kontrolní akce.

• Paměť (program a data)

Paměť PLC uchovává řídicí programy a systémová data potřebná pro provoz.Během běhu uchovává konfigurační informace a provozní hodnoty.Paměť zajišťuje, že PLC může provádět logiku konzistentně v průběhu cyklů.

• Komunikační rozhraní

Komunikační rozhraní umožňují PLC výměnu dat s externími systémy.Podporují integraci s jinými ovladači, monitorovacími systémy a programovacími zařízeními.Tato rozhraní umožňují koordinovanou automatizaci napříč většími systémy.

Typy PLC

Kompaktní PLC

Obrázek 4. Kompaktní PLC

Kompaktní PLC je samostatný řídicí systém s pevnými vstupy, výstupy a funkcemi zpracování v jedné jednotce.Je určen pro malé automatizační úlohy s omezeným prostorem a náklady.Obrázek ukazuje, jak jsou všechny ovládací funkce integrovány do jediného krytu.Kompaktní PLC se snadno instalují a vyžadují minimální kabeláž.Běžně se používají v jednoduchých ovládacích panelech a samostatných strojích.Jejich pevná konstrukce je činí vhodnými pro aplikace se stabilními a dobře definovanými požadavky.Kompaktní PLC poskytují spolehlivé řízení bez nutnosti rozšiřování systému.

Modulární PLC

Obrázek 5. Modulární PLC

Modulární PLC se skládá ze samostatných modulů připojených k centrální řídicí jednotce.Každý modul vykonává specifickou funkci, jako je zpracování nebo zpracování signálu.Obrázek ukazuje, jak jsou moduly uspořádány vedle sebe, aby vytvořily kompletní systém.Modulární PLC umožňují přidávat nebo odebírat moduly podle změn systémových požadavků.Díky této flexibilitě jsou vhodné pro střední až velké automatizační systémy.Rozšíření lze provést bez výměny celého ovladače.Modulární PLC podporují škálovatelná a adaptabilní řešení řízení.

PLC montované do racku

Obrázek 6. PLC montované do stojanu

PLC montované do racku je vysokokapacitní řídicí jednotka navržená pro velké řídicí systémy.Využívá vyhrazený stojan pro uložení více funkčních modulů v organizované struktuře.Obrázek ukazuje moduly nainstalované do sdílené propojovací desky v rámci stojanu.PLC montované do stojanu podporují velké množství signálů a složité konfigurace.Jsou stavěny pro systémy, které vyžadují vysokou spolehlivost a dlouhodobý provoz.Tato konstrukce umožňuje snadnou údržbu a výměnu modulu.PLC montované do stojanu jsou vhodné pro náročná automatizační prostředí.

Bezpečnostní PLC

Obrázek 7. Safety PLC

Bezpečnostní PLC je specializovaný řídicí systém navržený pro ovládání funkcí souvisejících s bezpečností.Funguje odděleně od standardní řídicí logiky, aby byl zajištěn spolehlivý bezpečnostní provoz.Obrázek ukazuje vyhrazené bezpečnostní moduly a připojení používané pro úkoly ochrany.Bezpečnostní PLC monitorují signály a udržují bezpečný stav systému, když nastanou abnormální podmínky.Jsou postaveny s funkcemi redundance a detekce chyb.Bezpečnostní PLC zajišťují kontrolované a předvídatelné reakce v systémech kritických z hlediska bezpečnosti.

Programovací jazyky PLC

Ladder Logic (LD)

Ladder Logic (LD) je grafický programovací jazyk PLC modelovaný podle tradičních obvodů řízení relé.Představuje řídicí logiku pomocí příček uspořádaných mezi dvěma vertikálními kolejnicemi, podobně jako elektrická žebříková schémata.Kontakty a cívky se používají k vyjádření logických podmínek a ovládání akcí vizuálním způsobem.Tato struktura usnadňuje rozpoznání a sledování řídicích vztahů.Žebříková logika jasně ukazuje, jak jsou logické podmínky kombinovány, aby vytvořily kontrolní rozhodnutí.Díky známému rozložení je snadno čitelný i pro začátečníky.LD je široce používán pro vytváření jasné a udržovatelné řídicí logiky PLC.

Funkční blokový diagram (FBD)

Funkční blokový diagram (FBD) je blokový programovací jazyk PLC používaný k vizuální reprezentaci řídicích funkcí.Organizuje řídicí logiku do funkčních bloků propojených signálním vedením.Každý blok provádí specifickou operaci, jako je logické zpracování, porovnání nebo manipulace se signálem.Spojení mezi bloky ukazují, jak data procházejí řídicí logikou.Tato vizuální struktura pomáhá zjednodušit složité řídicí vztahy.FBD se dobře hodí pro reprezentaci logických a spojitých řídicích funkcí.Poskytuje jasný a strukturovaný způsob vytváření programů PLC.

Strukturovaný text (ST)

Structured Text (ST) je vysokoúrovňový textový programovací jazyk PLC.Popisuje řídicí logiku pomocí čitelných příkazů uspořádaných ve strukturovaném formátu.Tento přístup umožňuje jasné vyjádření složitých podmínek a výpočtů.Strukturovaný text je užitečný, když řídicí logika vyžaduje přesné matematické nebo logické výrazy.Psaný formát pomáhá organizovat logiku v čistém a logickém pořadí.Běžně se používá v pokročilých a datově řízených řídicích aplikacích.

Seznam pokynů (IL)

Instruction List (IL) je nízkoúrovňový programovací jazyk PLC založený na krátkých textových příkazech.Představuje řídicí logiku jako sekvenci instrukcí prováděných v definovaném pořadí.Každá instrukce provádí specifickou operaci s řídicími daty.Tento formát je kompaktní a úzce souvisí s interním zpracováním řídicích pokynů.IL poskytuje přímý a strukturovaný způsob vyjádření základní logiky řízení.Pomáhá ilustrovat průběh jednotlivých ovládacích operací.Seznamy instrukcí se zaměřují na stručnou a uspořádanou logickou reprezentaci.

Sekvenční funkční diagram (SFC)

Sekvenční funkční diagram (SFC) je programovací jazyk PLC používaný k uspořádání řídicí logiky do sekvenčních kroků.Představuje procesy jako řadu definovaných fází spojených přechody.Každý krok definuje specifický provozní stav v rámci řídicí sekvence.Přechody označují podmínky potřebné k přechodu z jednoho kroku na druhý.Tato struktura usnadňuje pochopení celkového toku procesu.SFC je ideální pro organizaci vícekrokových kontrolních sekvencí.Pomáhá zjednodušit strukturu složité logiky řízení procesů.

Vstupní a výstupní zařízení PLC

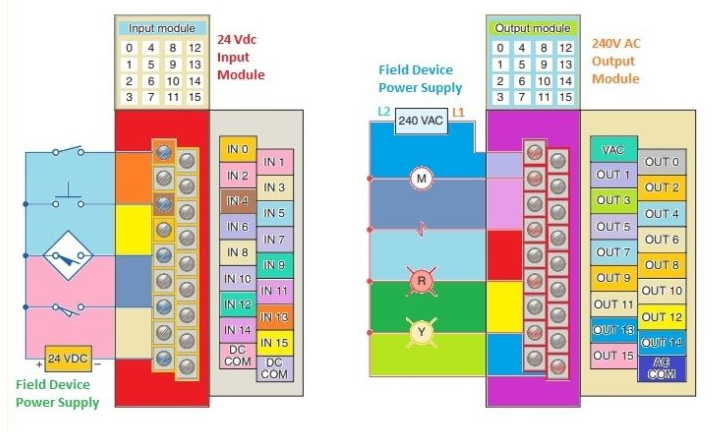

Obrázek 8. Vstupní a výstupní zařízení PLC

Vstupní a výstupní zařízení PLC jsou externí komponenty, které spojují řídicí jednotku s fyzickým procesem.Vstupní zařízení odesílají signály z pole do PLC, zatímco výstupní zařízení přijímají řídicí signály z PLC.Jak je znázorněno na obrázku, vstupní zařízení zahrnují senzory a spínače, které detekují fyzické podmínky.Výstupní zařízení zahrnují akční členy, indikátory a motory, které provádějí akce.Diagram ukazuje, jak jsou signály pole směrovány mezi zařízeními a řídicí jednotkou.Tato interakce umožňuje PLC monitorovat a ovlivňovat proces.Vstupní a výstupní zařízení tvoří komunikační spojení mezi automatizační logikou a zařízením.

Výhody použití PLC

PLC nabízejí několik klíčových výhod, díky kterým jsou ideální pro průmyslovou automatizaci.

• Vysoká spolehlivost a stabilní provoz v náročných prostředích

• Flexibilní řídicí logika, kterou lze modifikovat pomocí softwaru

• Snížená kabeláž ve srovnání s řídicími systémy na bázi relé

• Rychlejší odstraňování problémů díky diagnostickým funkcím

• Snadná škálovatelnost pro podporu rozšíření systému

Aplikace PLC

1. Výrobní a montážní linky

PLC řídí dopravníky, stroje a automatizovaná pracovní stanice.Zajišťují synchronizovaný provoz a konzistentní výrobní výkon.Jejich spolehlivost podporuje nepřetržité výrobní procesy.

2. Procesní průmysl

V procesních závodech řídí PLC proměnné, jako je hladina, průtok a teplota.Pomáhají udržovat stabilní provozní podmínky.Tato kontrola zlepšuje konzistenci produktu a bezpečnost procesu.

3. Systémy automatizace budov

PLC se používají k ovládání osvětlení, ventilace a přístupových systémů.Umožňují centralizované sledování provozu budovy.To zlepšuje energetickou účinnost a koordinaci systému.

4. Energetické a energetické systémy

PLC monitorují a řídí elektrická a užitková zařízení.Podporují spolehlivý provoz rozvoden a úpraven.Jejich rychlá odezva zlepšuje stabilitu systému.

5. Doprava a infrastruktura

PLC řídí signalizační, monitorovací a pomocné systémy.Pomáhají udržovat bezpečný a předvídatelný provoz.To podporuje spolehlivost infrastruktury ve velkém měřítku.

PLC vs SCADA vs DCS

Parametr	PLC	SCADA	DCS
Primární role	Přímé ovládání	Sledování a dohled	Distribuované řízení procesu
Úroveň systému	Na úrovni pole	Úroveň dohledu	Úroveň procesu
Provedení kontroly	Ano	Ne	Ano
Architektura systému	Centralizované	Centralizované monitorování	Distribuováno
Typický rozsah ovládání	Stroj nebo buňka	Pohled na celou rostlinu	Procesní jednotky
Manipulace s daty	Kontrolní údaje	Rozsáhlá data	Ovládání a data
Uživatelské rozhraní	Minimální	Grafické HMI	Integrované HMI
Složitost systému	Nízká až střední	Střední	Vysoká
Závislost na síti	Nízká	Vysoká	Vysoká
Podpora redundance	Omezené	Softwarové	Vestavěný
Metoda expanze	Modulární I/O	Softwarové škálování	Distribuované uzly
Zaměření konfigurace	Logické ovládání	Vizualizace	Koordinace procesů
Zaměření na údržbu	Hardwarová logika	Software a data	Celý systém
Integrační role	Řídicí uzel	Dozorčí vrstva	Systém řízení jádra

Závěr

PLC pracují tak, že nepřetržitě čtou vstupy, logiku zpracování a aktualizují výstupy, aby bylo možné stroje přesně a konzistentně ovládat.Jejich hardwarová struktura, flexibilní typy řídicích jednotek a standardizované programovací jazyky vám umožňují navrhovat systémy pro malé i velké automatizační úlohy.Propojením senzorů a akčních členů s řídicí logikou vám PLC poskytují přímou kontrolu nad procesy.Jejich spolehlivost, flexibilita a široké využití v různých průmyslových odvětvích z nich činí klíčovou technologii v průmyslové automatizaci.
