Procesor MPC8245LZU300D: datový list, funkce, aplikace a specifikace

MPC8245LZU300D je výkonný procesor vytvořený společností NXP USA Inc. pro vestavěné systémy, které musí být rychlé, efektivní a kompaktní.Běží na 300 MHz, podporuje až 2 GB SDRAM a má 32bitové rozhraní PCI pro připojení k jiným zařízením.Tento procesor zahrnuje vestavěné funkce, jako jsou duální UART, ovladač I²C a dvoukanálový řadič DMA, což je skvělé pro manipulaci s různými úkoly najednou.Tato příručka vysvětluje jeho funkce, design, použití a výhody a pomůže vám pochopit, proč je to vynikající volba pro síťové, průmyslové automatizace, úložiště, telekomunikační a další zabudované aplikace.

Katalog

MPC8245LZU300D Popis

The MPC8245LZU300D Od NXP USA Inc. je vysoce výkonný integrovaný procesor založený na jádru PowerPC 603E, optimalizovaný pro vložené aplikace vyžadující efektivní náklady, prostor a řízení energie.Tato varianta pracuje při základní rychlosti 300 MHz a podporuje až 2 GB SDRAM, takže je vhodná pro náročné aplikace.Má 32bitové rozhraní PCI schopné 66 MHz, což zvyšuje jeho kompatibilitu s řadou periferií PCI.Mezi integrované funkce zahrnují duální univerzální asynchronní přenosy přijímače (DUArts), ovladač I²C a dvoukanálový řadič DMA, což přispívá k všestrannosti při efektivní manipulaci s komplexními úkoly zpracování.MPC8245LZU300D, zabaleno v konfiguraci 352-míčkové páskové kuličky (TBGA), zajišťuje kompaktní stopu s robustním výkonem při teplotách v rozmezí od 0 ° C do 105 ° C.

Pokud chcete zadat hromadnou objednávku pro MPC8245LZU300D, zvažte nákup od nás.Zajistíme, abyste dostali nejlepší řešení a můžete plně využít tohoto mocného procesoru pro vaše nadcházející projekty.

Funkce MPC8245LZU300D

Superscalar Architecture:Umožňuje procesoru provádět více pokynů na cyklus hodinového cyklu, což zvyšuje účinnost a rychlost jádra.

Integrované mezipaměti:Obsahuje 16 kb mezipaměti instrukce a 16 kB datové mezipaměti, které lze částečně nebo plně uzamknout.To pomáhá minimalizovat čas potřebný k přístupu k často používaným datům a zrychlení zpracování.

Dynamické řízení energie:Zahrnuje režimy správy energie, jako je NAP, Doze a Sleep, které pomáhají snížit spotřebu energie na základě provozních požadavků procesoru.

Podpora SDRAM:Dokáže zvládnout až 2 GB SDRAM na 32- nebo 64bitové datové sběrnici.Podporuje více konfigurací, přizpůsobuje různé velikosti a typy paměťových bank.

Korekce chyb:Zaměstnává mechanismy, jako je vyrovnávání zápisu pro přístupy PCI a procesory, s podporou technik integrity dat, jako je parita, operace-modify-modify-write nebo ECC (kód opravující chyby).

Rozhraní všestranné ROM a I/O:Podporuje různé typy paměti ROM a Flash a nabízí více obecných portů I/O, takže je přizpůsobitelné různým systémovým architekturám.

32bitová sběrnice PCI:Pracuje při rychlostech až 66 MHz a je v souladu s standardy PCI 2.2.Díky své 5,0-V toleranci je také schopen propojit s řadou periferií PCI.

Podpora dvojitého kanálu:Obsahuje dvoukanálový řadič DMA, který podporuje režimy přímých a řetězení, které mohou automatizovat a propojit přenosy dat pro efektivnější zpracování dat.

Schopnost rozptylu-Gather:Usnadňuje operace, které zahrnují čtení nebo psaní do nepodmínějících sekcí paměti, vybavené přenosovou frontou a více možností přerušení pro efektivní řízení dat.

Komunikační rozhraní:Zahrnuje dva UART pro sériovou komunikaci a řadič I²C, který podporuje režimy hlavní i slave, což umožňuje rozmanité komunikační potřeby.

Programovatelný řadič přerušení:Poskytuje robustní správu hardwarových a sériových přerušení a zlepšuje reakci a kontrolu systému.

Časovače a generace hodin:Zahrnuje čtyři programovatelné časovače a vestavěné mechanismy pro generování hodin pro sběrnici PCI a SDRAM, což zajišťuje přesné načasování a synchronizaci napříč různými komponenty systému.

MPC8245LZU300D BLOCK Schéma

The MPC8245LZU300D BLOCK Schéma ukazuje, jak procesor a periferie interagují.Má dvě hlavní sekce: Blok základního procesoru a Periferní logický blok.Blok procesoru zpracovává výpočty.Zahrnuje Jednotka zpracování poboček (BPU), Celočíselná jednotka (IU), Jednotka s pohyblivou bodovou hodnotou (FPU), a Načíst/skladovat jednotka (LSU).Pokyny jsou přitahovány, zpracovávány a efektivně prováděny pomocí DATA a instruktážní mezipaměti 16 kbyte.The Jednotky pro správu paměti (MMUS) Správa přístupu k paměti.The Periferní logický blok připojí procesor s externími zařízeními.Zahrnuje a DMA Controller pro rychlé převody paměti, I²C řadič pro komunikaci a a Jednotka zprávy pro vstupní/výstupní operace.The Rozhraní PCI sběrnice Podporuje 32bitové připojení PCI pro rozšíření.A Řadič paměti zpracovává systémovou paměť, včetně Sdram Synchronizační hodiny.Pro řízení systému má a Řadič přerušení PIC To řídí přerušení z různých zdrojů.The Řadič ECC Data Path ECC zajišťuje integritu dat, podporující 32bitové nebo 64bitové datové autobusy s paritou nebo ECC (kód opravující chyby).Hodinové signály jako Osc_in a PCI_Sync_in Udržujte vše synchronizováno pro hladký provoz.

Schéma Cop Connector

The Schéma Cop Connector Pro MPC8245LZU300D ukazuje rozhraní ladění a resetování používané pro testování a řešení problémů procesoru.The 16-pinová záhlaví spojuje procesor s externím JTAG/COP Ladění nástrojů.Mezi klíčové signály patří Sreset, Hreset, a Cop_hreset, který řídicí systém resetuje.The HRST_CTRL Vstup pomáhá koordinovat resetování pomocí logických bran.The Cop_trst resetuje Jtag testovací logika.Signály JTAG: TMS, TDO, Tdi, a Tck se používají pro hraniční skenování a ladění v okruhu.The Chkstop_in Během ladění ovládá procesory signálu, zatímco Vdd_sense monitoruje napětí systému.Vytváření a roztahování rezistorů (10 kΩ, 1 kΩ) pomáhají stabilizovat signály.The Qack Signál pomáhá při koordinaci ladění.The Cop konektor Sleduje Standard JTAG PINOUT, což usnadňuje propojení s nástroji pro ladění.

Specifikace MPC8245LZU300D

Typ	Parametr
Výrobce	NXP USA Inc.
Série	MPC82XX
Obal	Podnos
Stav dílu	Zastaralý
Základní procesor	PowerPC 603E
Počet jader/šířky sběrnice	1 jádro, 32bitové
Rychlost	300 MHz
RAM Controllers	Sdram
Grafická zrychlení	Žádný
Napětí - I/O.	3,3V
Provozní teplota	0 ° C ~ 105 ° C (TA)
Typ montáže	Povrchová držák
Balíček / pouzdro	352-lbga
Balíček dodavatelského zařízení	352-TBGA (35x35)
Další rozhraní	I2C, I²o, PCI, UART
Číslo základního produktu	MPC82

Aplikace MPC8245LZU300D

Síťové zařízení

MPC8245LZU300D je ideální pro síťová zařízení, jako jsou směrovače, přepínače a karty síťového rozhraní.Jeho robustní rozhraní PCI a integrované komunikační periferie umožňují vysokorychlostní převody dat a efektivní správu více komunikačních protokolů.Tato schopnost zvyšuje výkon a spolehlivost síťových operací.

Průmyslová automatizace

V průmyslové automatizaci hraje tento procesor roli v napájecích systémech, jako jsou programovatelné logické řadiče (PLC), strojní rozhraní (HMIS) a další automatizační stroje.Schopnost procesoru zvládnout kontrolní a monitorovací úkoly z něj činí důležitou součást v moderním průmyslovém prostředí a zajišťuje přesné a efektivní řízení procesů.

Řešení skladování

Pokročilé rozhraní paměti a schopnosti DMA MPC8245LZU300D z něj činí vynikající volbu pro aplikace související s úložištěm, včetně řadičů RAID a sítě úložiště (SANS).Vyniká při správě vysokorychlostního přístupu k datům a efektivní správě úložiště, které jsou skvělé v prostředích, kde integrita dat a rychlý přístup jsou prioritami.

Telekomunikace

Tento mikroprocesor je vhodný pro použití v telekomunikačních zařízeních, jako jsou základní stanice a brány.Jeho schopnost efektivně zvládnout více datových toků a podporovat různé komunikační protokoly pomáhá zlepšovat celkovou funkčnost a spolehlivost telekomunikační infrastruktury.

Vestavěné systémy

Díky všestranným integračním možnostem MPC8245LZU300D z něj činí hlavní kandidát pro vestavěné systémy nalezené v automobilové elektronice, elektronice a zdravotnických prostředcích.Jeho rozsah integrovaných periferií a rozhraní umožňuje návrh specializovaných vysoce výkonných zabudovaných řešení přizpůsobených tak, aby vyhovovala specifickým potřebám těchto průmyslových odvětví.

MPC8245LZU300D Podobné části

• • MPC8245LVV333D

• • MPC8245LZU300D

• • MPC8245TVV300D

Výhody MPC8245LZU300D

Návrh integrovaného systému na čipu (SOC)

MPC8245LZU300D kombinuje jádro procesoru, regulátory paměti a periferie do jediného čipu.Tento přístup SOC zjednodušuje architekturu systému, minimalizuje potřebu externích komponent a může vést ke snížení nákladů ve vývojových i výrobních fázích.

Vysoce výkonné zpracování

Procesor pracuje na frekvenci 300 MHz a používá superscalar architekturu, která mu umožňuje provádět více instrukcí na cyklus hodinový.Tato vysoce výkonná schopnost zpracování zajišťuje efektivní provoz a je lepší než procesory, které takový paralelismus nepodporují, což je ideální pro náročné aplikace.

Všestranná podpora paměti

Tento procesor podporuje až 2 GB SDRAM a má pokročilé rozhraní paměti, které obsahuje korekci chyb a všestranná rozhraní ROM a I/O.Tato úroveň podpory paměti poskytuje flexibilitu a umožňuje systému přizpůsobit konfiguraci paměti tak, aby vyhovovala konkrétním potřebám aplikací, což je výhoda oproti přísnějším systémům.

Komplexní periferní integrace

MPC8245LZU300D zahrnuje integrovaná komunikační rozhraní, jako jsou UARTS a řadič I²C, jakož i programovatelné časovače a regulátory přerušení.Tato rozsáhlá periferní integrace snižuje potřebu dalších externích komponent, zjednodušuje celkový návrh a zlepšuje spolehlivost systému snížením potenciálních bodů selhání.

Nízká spotřeba energie

Procesor, který má dynamické řízení energie s režimy, jako je NAP, Doze a Sleep, může optimalizovat jeho využití energie na základě aktuálních požadavků na pracovní vytížení.Tato schopnost se používá v aplikacích, kde je potřeba energetická účinnost, a poskytuje výhodu před ostatními procesory, které postrádají takové podrobné řízení energie.

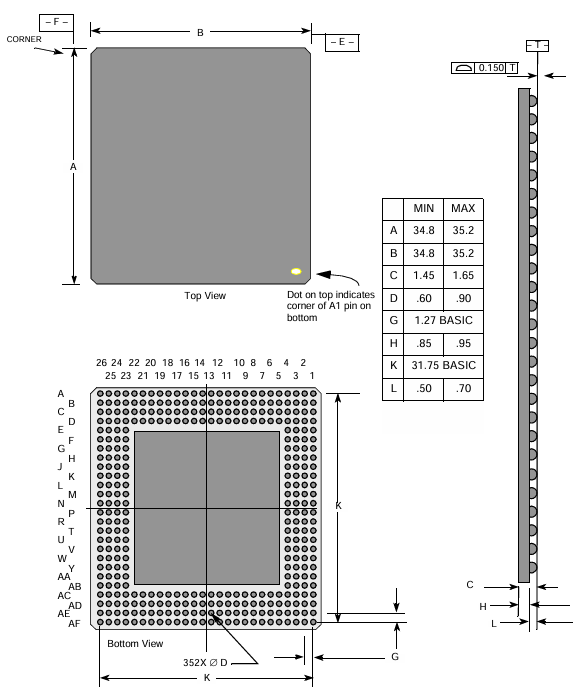

Rozměry balení MPC8245LZU300D

Parametry balíčku

Parametr	Dimenze (mm)
Obrys balíčku	35 mm × 35 mm
Propojení	352
Pitch	1,27 mm
Pájné koule	Zu (balíček TBGA) —62 SN/36 PB/2 AG;VV (verze bez olova balíčku) —95,5 SN/4,0 Ag/0,5 Cu
Průměr pájecího koule	0,75 mm
Maximální výška modulu	1,65 mm
Specifikace ko-planarity	0,15 mm
Maximální síla	6,0 liber.Celkem, rovnoměrně distribuované přes balíček (8 Gramy/míč)

Přiřazení pinů a rozměry balíčku

MPC8245LZU300D Výrobce

Mikroprocesor MPC8245LZU300D je produktem NXP USA Inc.., dceřiná společnost polovodičů NXP.NXP Semiconductors, které se vynořily z polovodičů Philips Semiconductors, se sídlem v USA se sídlem v Austinu v Texasu.Tento procesor, součást jejich širšího portfolia, integruje technologie optimalizované pro výkon a nízkou spotřebu energie, což je vhodné pro různé zabudované aplikace.Přestože byl MPC8245LZU300D označen jako zastaralý, NXP USA Inc. nadále podporuje své starší produkty a zároveň posouvá hranice v oblastech, jako jsou automobilový průmysl, průmyslový a IoT prostřednictvím nových polovodičových řešení.

Závěr

MPC8245LZU300D je silný a spolehlivý procesor postavený pro náročné aplikace.Díky svému rychlému zpracování, vestavěným komunikačním funkcím a inteligentním režimům úspory energie pomáhá systémům běžet hladce a efektivně.Přestože je nyní zastaralý, je to stále užitečné v mnoha projektech sítí, průmyslových a telekomunikací.Díky jeho schopnosti zvládnout více úkolů při úspoře energie z něj činí cennou volbu hledající důvěryhodný vestavěný procesor.
