EPM7256AETC144-10N CPLD: datový list, specifikace, aplikace a programovací průvodce

EPM7256AETC144-10N je programovatelné logické zařízení (CPLD) ze série Intel's Max® 7000A.Tento čip je navržen pro rychlý výkon a běží až do 172,4 MHz se zpožděním 10 ns.Tato příručka vysvětluje vše o tomto CPLD, včetně jeho funkcí, specifikací, použití, jak je naprogramovat a jeho rozložení pinů.Pokud potřebujete spolehlivý programovatelný čip pro digitální obvody, tento článek vám pomůže pochopit, jak to funguje.

Katalog

EPM7256AETC144-10N Popis

The EPM7256AETC144-10N je vysoce výkonný CPLD ze série Intel's Max® 7000A, přizpůsobený pro náročné logické integrační úkoly.Toto zařízení se může pochlubit 256 makrobuněk a přibližně 5 000 použitelných bran, což usnadňuje podstatnou flexibilitu designu a užitečnost ve složitých digitálních prostředích.Působí při maximální frekvenci 172,4 MHz s zpožděním šíření pouze 5,5 ns, je navržena pro rychlý provoz.EPM7256AETC144-10N, navržený s 3,3V provozním napětím a zabalen do kompaktního 144-pinového tenkého čtyřkolního balíčku (TQFP), podporuje robustní požadavky na logický design.EPM7256AETC144-10N využívá neaunátilní konfigurační paměť založenou na EEPROM, což umožňuje trvalé ukládání programovacích dat.Tato funkce, kombinovaná s programovatelností in-systému prostřednictvím rozhraní JTAG, poskytuje snadnost při aktualizaci a přeprogramování pole a zvyšuje dlouhodobou použitelnost bez nutnosti fyzické rekonfigurace nebo výměny.

Zajistěte své projekty spolehlivou, prokázanou technologií zadáním hromadné objednávky pro EPM7256AETC144-10N dnes s námi a zajistíte, že máte solidní řešení CPLD.

Modely EPM7256AETC144-10N CAD

EPM7256AETC144-10N Symbol

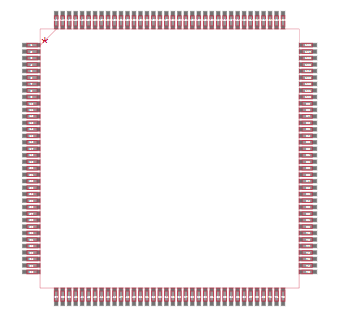

EPM7256AETC144-10N Footprint

EPM7256AETC144-10N 3D model

Funkce EPM7256AETC144-10N

Makrocells:Toto zařízení je vybaveno 256 makrobuněk.Makrocely jsou konfigurovatelné logické komponenty, které umožňují CPLD provádět různé logické funkce.

Použitelné brány:Poskytuje přibližně 5 000 použitelných bran.To se týká ekvivalentního množství základních logických bran (jako a nebo ne, ne), které lze nakonfigurovat v zařízení.

I/O kolíky:CPLD má 120 vstupních/výstupních kolíků, které umožňují rozsáhlé propojení s jinými částmi elektronického designu uživatele.

Propagační zpoždění (TPD):Maximální zpoždění šíření je 10 nanosekund a určuje, jak rychle může CPLD zpracovat vstupní signály a produkovat výstupy.

Provozní frekvence:Může pracovat na frekvencích až do 95,2 MHz, což definuje rychlost, při které může zařízení provádět logické operace.

Napětí napájení:Zařízení pracuje s napájecím napětím 3,3 V a vyrovnává se s běžnými nízkonapěťovými digitálními logickými úrovněmi.

Balík:Dodává se v tenkém čtyřkolku Flat Flat Flat (TQFP), což je kompaktní typ balíčku, který je příznivý pro minimalizaci prostoru požadovaného na deskách s obvody.

Provozní teplotní rozsah:Provozní teplotní rozsah je od 0 ° C do 70 ° C, což zajišťuje spolehlivý výkon v širokém rozsahu podmínek prostředí.

Programovatelnost systému:CPLD podporuje programovatelnost systému prostřednictvím IEEE STD.1149.1 Rozhraní skupiny společných testů (JTAG), což umožňuje programování a přeprogramování logického zařízení v rámci konečné konfigurace hardwaru.

EPM7256AETC144-10N Block Diagram

The EPM7256AETC144-10N je a Komplexní programovatelné logické zařízení (CPLD) se čtyřmi Logické pole pole (laboratoře) , každý obsahující 16 makrobuněk, celkem 64 makrobuněk.Tyto makrobuněk zpracovávají jak kombinační, tak sekvenční logiku, takže zařízení je flexibilní pro různé digitální logické aplikace.Ve středu CPLD je Programovatelné pole propojení (PIA), který spojuje všechny laboratoře a zajišťuje efektivní směrování signálu.Každá laboratoř komunikuje s PIA pomocí 36 linií propojení, což umožňuje efektivně sdílet a zpracovávat signály.Zařízení je vybaveno kontrolními bloky I/O na každé straně a podporuje 2 až 16 I/O kolíků na laboratoř.Tyto bloky pomáhají spravovat vstupní a výstupní funkce a připojit CPLD s externími obvody.Řídicí signály, jako jsou globální hodiny (GCLK1, GCLK2), Output Engales (OE1) a Global Reset (GCLRN), pomáhají synchronizovat logické operace napříč zařízením.Logické brány navíc spravují signály a resetování signálů, což zajišťuje hladký provoz.Tento CPLD je navržen pro vysokorychlostní logické zpracování, nabízí programovatelnost, efektivní směrování signálu a spolehlivé I/O ovládání, díky čemuž je vhodný pro vložení systémů, komunikace a průmyslovou automatizaci.

Specifikace EPM7256AETC144-10N

Typ	Parametr
Výrobce	Altera/intel
Série	Max® 7000a
Obal	Podnos
Stav dílu	Zastaralý
Programovatelný typ	V systému programovatelné
Čas zpoždění TPD (1) Max	10 ns
Napětí napětí - interní	3V ~ 3,6 V.
Počet logických prvků/bloků	16
Počet makrobuněk	256
Počet bran	5000
Počet I/O.	120
Provozní teplota	0 ° C ~ 70 ° C (TA)
Typ montáže	Povrchová držák
Balíček / pouzdro	144-LQFP
Balíček dodavatelského zařízení	144-TQFP (20x20)
Číslo základního produktu	EPM7256

Aplikace EPM7256AETC144-10N

Umělá inteligence

Tento CPLD se používá v hardwarových akcelerátorech AI pro zpracování složitých výpočtů potřebných pro efektivní zpracování algoritmů AI, což zvyšuje rychlost i spolehlivost v aplikacích AI.

5G Technologie

V oblasti komunikace 5G je EPM7256AETC144-10N nejlepší pro zpracování signálu a správu komunikačních protokolů.Jeho vysokorychlostní logické operace usnadňují rychlé zpracování potřebné v příští generaci bezdrátových systémů.

Cloud computing

V rámci datových center zlepšuje toto zařízení schopnosti zpracování a slouží jako součást pro správu velkých objemu dat a komplexních výpočtů, což podporuje infrastrukturu cloudových služeb.

Spotřební elektronika

CPLD najde aplikace ve spotřební elektronice, jako jsou televizory a herní konzole, kde provádí vlastní logické funkce, které zvyšují funkce a zkušenosti zařízení.

Bezdrátová technologie

Používá se v bezdrátových komunikačních zařízeních k modulaci a demodulaci signálů, což zajišťuje efektivní a efektivní komunikaci v zařízeních, jako jsou směrovače a modulární modemy.

Průmyslová kontrola

Toto zařízení je nedílnou součástí automatizačních systémů v průmyslových prostředích, kde řídí stroje a řídí procesy, což přispívá ke zvýšené produktivitě a bezpečnosti.

Internet of Things (IoT)

V zařízeních IoT spravuje EPM7256AETC144-10N úkoly zpracování dat a komunikační úkoly, skvělé pro bezproblémové provoz připojených zařízení v inteligentních domech a průmyslových odvětvích.

Lékařské vybavení

CPLD se používá ve zdravotnických prostředcích pro úkoly, jako je sběr dat a zpracování signálu, hraje roli ve spolehlivosti a účinnosti lékařské diagnostiky a léčebného vybavení.

EPM7256AETC144-10N Podobné části

• • EPM7256AETC100-7

• • EPM7256AETC144-7

• • EPM7256AETC100-5N

Výhody EPM7256AETC144-10N

Vysoká logická hustota

Toto zařízení zabalí 256 makrobuněk a přibližně 5 000 použitelných bran, což umožňuje implementaci komplexních logických obvodů v rámci jednoho čipu.Tato vysoká logická hustota usnadňuje integrovanější a kompaktní návrhy a snižuje celkový počet komponent a zjednodušující rozložení desky.

Programovatelnost systému (ISP)

Představujeme programovatelnost v systému prostřednictvím IEEE STD.1149.1 Rozhraní JTAG, EPM7256AETC144-10N umožňuje snadné programování a přeprogramování přímo v obvodu.Tato schopnost je neocenitelná pro rychlé prototypování a iterativní návrhové procesy, což umožňuje provádět úpravy, aniž by bylo nutné vyměnit čip.

Rychlé zpoždění šíření

S maximálním zpožděním šíření pouhých 10 ns zajišťuje tento CPLD rychlé zpracování vstupů a výstupů pro aplikace, které vyžadují vysokorychlostní manipulaci s daty a včasné odpovědi, jako je zpracování videa a vysokofrekvenční obchodování.

Nízká spotřeba energie

EPM7256AETC144-10N je optimalizována pro energetickou účinnost na 3,3 V napětí.Tato nízká spotřeba energie je prospěšná u přenosných a bateriových zařízení, kde je správa energie dobrá pro prodloužení provozního života.

Komplexní I/O schopnosti

Zařízení je vybaveno 120 I/O kolíky a poskytuje rozsáhlé možnosti připojení.To umožňuje flexibilní propojení s širokou škálou periferií a dalších systémových komponent, což je vysoce přizpůsobivé komplexním více zařízením.

Nebezpečilé konfigurační úložiště

Díky své paměti založené na EEPROM si CPLD zachovává nastavení konfigurace i po vypnutí napájení a zajištění funkce zařízení zůstává konzistentní napříč elektrickými cykly.Tato funkce je potřebná pro aplikace vyžadující spolehlivý dlouhodobý výkon bez nutnosti časté rekonfigurace.

Kroky programování EPM7256AETC144-10N

Programování zařízení EPM7256AETC144-10N zahrnuje šestistupňový proces programování (ISP):

1. Zadejte ISP: Tento krok zajišťuje, aby se vstupní a výstupní části zařízení přepnuly ​​z normálního použití do režimu programování hladce.Trvá to asi 1 milisekundu.

2. Zkontrolujte ID: Před spuštěním programování zařízení zkontroluje vlastní ID.Tento krok je velmi rychlý.

3. Obrovská vymazání: To vymaže všechna předchozí data ze zařízení.Dělá to tak, že obdrží příkaz, který vše vymazává a poté čeká na 100 milisekund, aby se ujistilo, že je vše vymazáno.

4. Program: Zde jsou do zařízení vložena nová data.Pro každý kus dat je odeslán na správnou adresu v zařízení a pak speciální puls zajistí, že je správně uložen.

5. Ověřte: Po programování zařízení zkontroluje, zda jsou všechna data správně uložena čtením zpět a porovnáním s tím, co by mělo být.

6. Ukončení ISP: Tento krok přepne zařízení zpět z režimu programování do normálního režimu použití.Trvá také asi 1 milisekundu.

Celkový čas potřebný pro programování závisí na tom, jak dlouho každý puls trvá a jak rychlé údaje se mohou přesunout do a ven ze zařízení, což je ovlivněno rychlostí programovacích hodin a kolik údajů má zpracovat.Různá zařízení mohou trvat různé množství času, protože mají různé množství paměti pro programování.

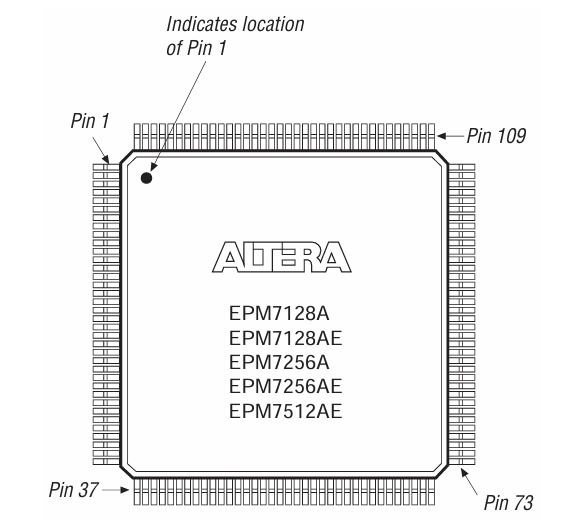

EPM7256AETC144-10N Schéma balíčku

Schéma ukazuje obrys balíčku EPM7256AETC144-10N a číslování kolíků.Tento čip přichází v a TQFP-144 (tenký čtyřkolský plochý balíček se 144 kolíky), což znamená, že má na všech čtyřech stranách jemné vedení.Poloha pin 1 je označena malou tečkou a čísla kolíků zvyšují proti směru hodinových ručiček kolem balíčku.Klíčové referenční kolíky jako pin 1, pin 37, pin 73 a pin 109 pomáhají s orientací během sestavy PCB.Rozměry obrysu definují fyzickou velikost čipu, aby se zajistilo správné montáž PCB.Uspořádání pinebotu umožňuje efektivní směrování signálu, takže je vhodné pro komplexní logické aplikace.EPM7256AE je součástí řady CPLD MAX 7000A, která má 256 makrobuněk a programovatelnost v systému.Přípona -10n označuje rychlostní stupeň 10 ns a balíček bez olova.

Výrobce EPM7256AETC144-10N

EPM7256AETC144-10N je komplexní programovatelné logické zařízení (CPLD) původně vyvinuté společností Altera Corporation, které později získalo Intel Corporation V roce 2015. Od akvizice se společnost Intel stala oficiálním výrobcem produktových řad FPGA a CPLD společnosti Altera, včetně řady Max® 7000A, ke které toto zařízení patří.EPM7256AETC144-10N je navržen pro vysoce výkonné, nízkoenergetické aplikace, podporující programovatelnost v systému (ISP) prostřednictvím JTAG (IEEE 1149.1).Přestože společnost Intel zdědila technologii CPLD společnosti Altera, toto zařízení bylo od té doby přerušeno a nyní je klasifikováno jako zastaralé, což znamená, že Intel již nevyrábí ani nepodporuje v aktivní výrobě.

Závěr

EPM7256AETC144-10N je výkonný a flexibilní CPLD, který se používá v AI, 5G, cloud computingu, průmyslových strojích, IoT a zdravotnických prostředcích.Zpracovává data rychle, používá malou energii a umožňuje snadné přeprogramování bez jeho odstranění z obvodu.Je to stále užitečné pro starší návrhy, které vyžadují programovatelnou logiku se stabilním výkonem.Ať už pracujete s tímto CPLD nebo hledáte podobné alternativy, pochopení jeho designu, programování a výhod vám může pomoci co nejlépe využít ve vysokorychlostní digitální aplikaci.
