LM358 DUAL OP-AMP: Ekvivalenty, pineout a pracovní principy

Provozní zesilovač LM358 je navržen pro všestrannost a účinnost, takže je ideální pro aplikace s nízkým až středním napětím.Díky jeho kompaktní velikosti a dostupnosti je populární v různých použitích, jako jsou zesílení signálů, zvýšení zisku DC a filtrování.LM358 je v zařízeních v zařízeních od jednoduchých až komplexních elektronických systémů, která působí na napájení 3V až 32V.Tento článek zkoumá funkce, konfigurace a široké aplikace LM358 a poskytuje informace o jeho integraci a výkonu v různých elektronických prostředích.

Katalog

Přehled LM358

The LM358 IC slouží jako duální operační zesilovač a zahrnuje dva odlišné operační ampéry, které využívají společný zdroj energie.Tato konfigurace paralelizuje polovinu LM324, která pracuje se čtyřmi op-amps krmenými jediným vstupem napájení.Brilantnost LM358 spočívá v jejích dvou nezávisle fungujících, vysoce ziskových zesilovačích doprovázených interně pevnou frekvenční kompenzací.LM358 se dovedně překlenuje jedno- a vícenásobné systémy, které se hladce integruje do nastavení s jedním doprovodem a zvyšuje jeho přitažlivost pro nesčetné množství návrhů obvodů.

LM358, vytvořené tak, aby vyhovovalo obrovskému napájecímu spektru napětí, pracuje efektivně v rozmezí 3V až 32 V.Taková všestrannost slibuje vytrvalý výkon napříč různými elektronickými kontexty.Široký provozní rozsah navrhuje zvláštní užitek v gadgetech napájených baterií.LM358 je vybaven klidným proudem téměř jednu pětinu MC1741 na zesilovač a podtrhuje jeho znalost v aplikacích s nízkým výkonem.

LM358 získává své místo jako zvýhodněnou volbu díky své zdatnosti při řízení různých vstupních podmínek při zachování konzistentního výkonu.Jeho expanzivní vstupní napěťová kapacita, dosažení záporné výkonové kolejnice, zajišťuje přizpůsobivost při posunu scénářů zatížení, což se ukáže jako prospěšné v aplikacích, jako je kondicionování signálu senzorového signálu, aktivní filtry a další snahy o zpracování analogového signálu.Konstrukce eliminuje potřebu externích zkreslených částí, racingových rozvržení obvodů a minimalizaci doby trvání sestavy, zvyšování spolehlivosti a použitelnosti napříč polími, jako je automobilový průmysl a elektronika.

Konfigurace LM358 PIN

PIN.	Název pin	Popis
1	Výstup a	Výstup prvního operačního zesilovače.
2	Invertování vstupu a	Invertování vstupu prvního operačního zesilovače.
3	Neinvertující vstup a	Neinvertující vstup prvního operačního zesilovače.
4	Ground (GND)	Pozemní nebo negativní nabídka pro operační zesilovače.
5	B. Neinvertující vstup	Neinvertující vstup druhého operačního zesilovače.
6	B	Invertování vstupu druhého operačního zesilovače.
7	Výstup b	Výstup druhého operačního zesilovače.
8	VCC	Pozitivní napájení napětí pro oba operační zesilovače.

Funkce a specifikace LM358

• • Duální operační zesilovače: LM358 zahrnuje dva operační zesilovače v jednom čipu, což je užitečné pro mnoho aplikací.

• • Široký rozsah napájení: Funguje s jediným napájecím zdrojem od 3V do 32 V nebo duálních dodávek od ± 1,5 V do ± 16 V, což umožňuje flexibilitu v požadavcích na napětí.

• • Vysoký napěťový zisk: Poskytuje napěťový zisk asi 100 dB, ideální pro zesilování slabých signálů.

• •Šířka pásma 1 MHz: Efektivně zpracovává signály s vyšší frekvencí.

• • Nízká spotřeba energie: Nakreslí pouze 700 µA napájecího proudu, šetří energii.

• • Široký výstupní napětí: Výstupy signálů, které pokrývají velký rozsah napětí, v blízkosti limitů napájení.

• • Flexibilita vstupního napětí: Rozsah diferenciálního vstupního napětí odpovídá napětí napájení a zvyšuje kompatibilitu.

• • Ochrana zkratu : Výstup je chráněn před poškozením během zkratu.

• • Kompenzace vnitřní frekvence: Zahrnuje vestavěnou kompenzaci, takže externí komponenty jsou zbytečné pro zisk jednoty.

• • Napětí běžného režimu na zem: Zvyšuje vstupní napětí, která klesají na zem, což snižuje potřebu dalšího zkreslení.

• • Nízké vstupní zkreslení proudy: Vyžaduje minimální vstupní zkreslení proud a zajišťuje stabilní provoz.

• • Podpora s jediným nebo dvojím dodávkou: Pracuje s jediným i duálním napájecím zdrojem pro větší všestrannost.

• • Standardní provozní teplota: Spolehlivě provádí teploty od 0 ° C do 70 ° C.

• • Vysoká tolerance teploty s pájením: Vydrží pájení až do 260 ° C, což usnadňuje sestavu.

• • Více možností balíčku: Přichází na formáty na 99, CDIP, SOIC, PDIP a DSBGA pro různé potřeby designu.

• • Ochrana ESD: Vestavěná ochrana elektrostatického výboje na vstupních kolících zvyšuje odolnost.

Aplikační obvod LM358

Infračervené alarmy narušení

Tento složitý návrh obvodu se soustředí na detekci emitovaných infračervených signálů a vydá zvukový alarm, když osoba vstoupí do předdefinované monitorovací oblasti.Systém se skládá z infračerveného senzoru, zesilovače signálu, komparátoru napětí, mechanismů zpoždění a zvukového oznámení.Primárním cílem je vylepšit a prozkoumat vstup senzoru, aby po specifickém období zpoždění vyzval alarm, ignorovat krátké a neškodné poruchy.Začleněním úvah, jako je teplota životního prostředí a potenciální falešné poplachy, zvyšuje toto nastavení spolehlivost v různých podmínkách.

Obvod LM358: Infračervený alarm detekce

High-end detekce proudu

Při řešení překážek, jako je selhání problémů s nízkým napětím a rušením s přímým vstupem AD, poskytuje špičkový detekční obvod sofistikovaný lék.Toto nastavení poskytuje stabilní výstup a zajišťuje jasný příjem signálu bez chybných výstupů v nepřítomnosti proudu.Díky použití systémů zpětné vazby a přesně inženýrských filtračních stadií tyto obvody usnadňují přesné hodnocení proudu napříč rozsáhlými rozsahy, pro úkoly, kde je hledána vysoká přesnost.

Obvod LM358: High-end detekce proudu

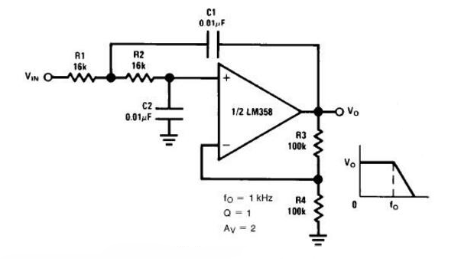

DC spojený s nízkým průchodovým RC aktivním filtrem

Obvod LM358: DC spojený s nízkým průchodem RC aktivní filtr

RC Active Band-Pass filtr

Obvod LM358: RC Active Band-Pass filtr

Generátor čtvercové vlny

Obvod LM358: Generátor čtvercové vlny

Provozní principy LM358

LM358 je všestranný integrovaný obvod, který funguje jako operační zesilovač a komparátor.Pracuje na širokém rozsahu vstupního napětí, s pin 8 jako jeho napájecí vstup.Jako komparátor pracuje s 3V až 32V, zatímco jako op-amp se zpracovává ± 1,5 V ± 16 V.V režimu komparátoru LM358 porovnává napětí mezi dvěma kolíky a výstupy vysoký nebo nízký na základě rozdílu.To zjednodušuje úkoly, jako je monitorování napětí nebo detekce nulového přechodu bez dalších komponent, jako jsou pull-up rezistory.Běžně se používá v systémech, jako je správa energie pro svou rychlou reakci a jednoduchost.

V režimu Op-Amp, LM358 zesiluje diferenciální vstupní napětí a podporuje úkoly, jako je zpracování zvuku a zlepšení signálu senzoru.Jeho dva kanály umožňují simultánní zpracování signálů, díky čemuž jsou obvody efektivnější a kompaktní.To je užitečné pro aplikace, jako je regulace filtrování a napětí.LM358 je chválen za svou spolehlivost, toleranci široké teploty a snadnost použití.Díky jeho schopnosti hladce přepínat mezi funkcemi je oblíbená pro hledání jednoduchých a robustních vzorů.Jak roste poptávka po multifunkčních ICS, LM358 zůstává oblíbenou volbou pro snížení složitosti obvodu a zlepšení výkonu.

Výhody operačního zesilovače LM358

Přizpůsobivá architektura a integrace

Operační zesilovač LM358 zahrnuje dva interně kompenzované operační posilovače v rámci jediného bydlení.Toto dvojité nastavení op-ampetu umožňuje možnost používat oba zesilovače současně nebo samostatně, což poskytuje hloubku přizpůsobivosti v návrhových úkolech.Absence požadavku na dvojité napájecí zdroje zvyšuje konstrukci obvodů jednodušší a snižuje složitost a náklady na komponenty.

Schopnosti snímání země

Pozoruhodným aspektem je jeho schopnost přímo cítit téměř pozemní potenciál, který rozšiřuje spektrum možných použití.Díky tomu je LM358 vysoce efektivní v kontextech, které vyžadují přesnou detekci signálu nízké úrovně.V hmatatelných aplikacích jste využili tuto schopnost doladit přesnost senzorových rozhraní, což často vede k systémům, které vštípí důvěru prostřednictvím zvýšené spolehlivosti.

Široká kompatibilita a bezproblémová integrace

LM358 se hladce integruje se všemi logickými rodinami a zajišťuje bez námahy zapadnout do různých elektronických systémů.Díky jeho rozsáhlé kompatibilitě z něj činí preferovanou volbu v celé řadě projektů, ať už analogové nebo smíšené signál.V důsledku toho, když čelí úkolu vývoje zařízení, které vyžaduje interakci mezi analogovými vstupy a digitálními obvody, často vidí kompatibilitu LM358 jako cenné aktivum, což zjednodušuje, co by jinak mohlo být skličující proces.

Účinnost zařízení ovládaných baterií

LM358 vykazuje pozoruhodnou účinnost v kontextech ovládaných bateriích.Jeho nízká spotřeba energie prodlužuje výdrž baterie, což z ní činí vyhledávanou možnost pro přenosné nebo vzdálené aplikace, kde je úspora energie skvělou úvahou.Operační zesilovač LM358 účinně naviguje různé překážky v konstrukci obvodů a pokrývá aspekty od přizpůsobivosti a integrace energetické účinnosti.Její jemná schopnost cítit těsně nad zemí bez obav o napájení spojené s jeho rozsáhlou kompatibilitou poskytuje praktická a uklidňující řešení napříč několika říšími elektronického designu.

Ekvivalentní modely LM358

• • LM324

• • LM158

• • LM258

• • LM2904

• LM2409

LM358 Náhradní modely

• GL358

• • NE532

• • OP04

• • OP221

• • OP290

• • OP295

• • OPA2237

• TA75358-P

• • UPC358C

• AN6561

• • CA358E

• • HA17904

Aplikace LM358

Adaptabilita v blocích DC zisku

LM358 prokazuje působivou schopnost efektivně fungovat v blocích DC zisku a etabloval se jako klíčový prvek v různých elektronických obvodech.Tyto bloky zisku jsou nápomocné při zesilování signálů na nízké úrovni, aniž by to vyžadovalo dvojí napájecí zdroj, čímž se zmírnily složitosti návrhu obvodu a nabízejí náklady na náklady.Zejména v počátečních fázích zpracování signálu se taková funkce ukazuje jako neocenitelná pro přesné potřeby zesílení.Optimalizací úrovní zisku zamyšleně může obvody dosáhnout zamýšlené síly signálu potřebnou pro následnou manipulaci nebo podrobnou analýzu.Pravidelné experimentování a přizpůsobení v nastavení zisku ukázaly, že přinášejí zvýšený výkon v elektronických aplikacích a odhaluje nové vrstvy potenciálu.

Přesnost v digitálních multimetrech

V rámci digitálních multimetrů, konfigurace dvojitého operačního zesilovače LM358 propůjčuje přesnost nepostradatelnou pro přesné napětí a hodnocení proudu.Jeho schopnost adeptivně zvládnout amplifikace signálu AC i DC nesmírně přispívá k adaptabilitě multimetru.Takové fungování zajišťuje spolehlivost odečtů, aspekt hluboce propojený s diagnostikami elektrické složitosti a ověřováním návrhů obvodů.

Jasnost reprezentace signálu pro osciloskopy

Když je LM358 integrován do osciloskopů, je skvělá při dodržování integrity signálu prostřednictvím stabilního zisku napříč více frekvencemi.Pro zvýšení vizualizace na obrazovce osciloskopu je třeba zesílit signály.Během složitých analýz tvaru vlny nelze význam spolehlivosti přehnaný, protože nejmenší zkreslení by mohlo přinést zavádějící interpretace.Často bylo pozorováno, že zahrnutí stádia pufru může zvyšovat jasnost a rozlišení signálu a rozšířit možnosti v analýze signálu.

Rafinovaný kondicionování signálu

Pro procesy kondicionování signálu je LM358 dobrý v přesném transformaci výstupů senzoru tak, aby uspokojil rozmanité potřeby systému sběru dat.Schopne mění amplitudu, překládá formáty signálu a odfiltruje šum a nastavuje fázi pro následné zpracování dat.Použití LM358 důsledně v kondicionování signálu ukázalo pozoruhodné zlepšení kvality signálu, což zvyšuje přesnost analyzovaných dat a výsledné výsledky.

Amplifikace pro aplikace převodníku

V nastavení převodníku se LM358 používá pro svou adeptu při zesílení slabých signálů z různých senzorů.Toto zesílení je důležité pro převedení fyzikálních jevů do měřitelných elektrických signálů.

Vliv na vysílače současných smyček

Nastavení současných vysílačů smyčky získává výhody z odborné způsobilosti LM358 při převádění výstupů senzorů na standardizované proudové signály, vhodné pro přenos na dlouhé vzdálenosti.Tato transformace drží průmyslové kontexty, kde je udržování integrity signálu napříč rozsáhlými kabelovými běhy velmi znepokojeno.Zvýšená stabilita přenosu je často realizována kombinací stínění a správných uzemňovacích technik s LM358, váženým rysem v polních aplikacích.

Rozšiřování horizontů v aktivních filtrech a komparátorech

Adaptabilita LM358 se táhne do rolí, jako jsou aktivní filtry a komparátory.V aktivních filtrech umožňuje selektivní frekvenční manipulaci pro rozmanité komunikační systémy.Při fungování jako komparátoru poskytuje rychlé přepínací odpovědi na digitální obvody.Přizpůsobené úpravy v těchto aplikacích často vedou ke zvýšené účinnosti a minimalizovanému narušení signálu.Široké spektrum aplikací LM358 zdůrazňuje jeho přizpůsobivost a spolehlivost.

Varianty balíčku LM358

Balík	Dimenze	Jednotka
DSBGA (8)	1,31 x 1,31	mm
PDIP (8)	1,91 x 6,35	mm
To-Can (8)	9,08 x 9,31	mm
SOIC (8)	4,90 x 3,91	mm

Balíček LM358
