Pochopení regulátoru napětí LM340T5

Regulátory napětí jsou potřebnými součástmi moderní elektroniky, což zajišťuje konzistentní a stabilní napájení napětí pro plynulý provoz zařízení.Vážně chrání citlivé komponenty, jako jsou mikroprocesory a senzory, které se spoléhají na přesné úrovně napětí, aby efektivně fungovaly.Doručením stabilního výkonu regulátory napětí zvyšují výkon zařízení a rozšíří dlouhověkost elektronických systémů.Regulátor napětí LM340T5, robustní řešení s vestavěnými ochrannými prvky, příkladem praktických výhod spolehlivého regulace napětí nabízí inženýrům všestranný nástroj pro rozmanité aplikace.

Katalog

Přehled LM340T5

The LM340T5, 3-terminální pozitivní regulátor napětí, je navržen jako jediná soudržná jednotka zdůrazňující robustnost a spolehlivost.Tyto zahrnují interní omezení, tepelné vypnutí a kompenzaci bezpečného oblasti, což zajišťuje, že regulátor vydrží stresující provozní scénáře.I když může dodávat více než 1,0A proudu, tato schopnost je závislá na zdatných strategiích rozptylu tepla.Ačkoli je primárně určeno pro udržování pevného napětí, umožňuje úpravy pomocí pomocných komponent pro upravení napětí a proudových výstupů.

LM340T5 představuje odolnost prostřednictvím různých vestavěných ochranných opatření.Zabezpečuje obvod proti nadproudovým podmínkám a aktivně zabraňuje poškození v důsledku přehřátí.Udržuje integritu výkonu v rámci určených provozních parametrů.Tyto integrované funkce značně zefektivňují návrhové procesy, minimalizují potenciální selhání a prostoje, což se ukázalo neocenitelné v náročných průmyslových scénářích.

V rámci operačních aplikací slouží LM340T5 rozmanité škále elektronických obvodů charakterizovaných několika faktory.Schopnost obvodu udržovat stabilní napětí je hlavním aspektem jeho užitečnosti napříč různými zařízeními.Dosažení optimálního výkonu je silně závislé na efektivním řízení tepla prostřednictvím technik, jako jsou chladiče a chladicí systémy používané k maximalizaci účinnosti regulátoru během aktivních operací.Přes svůj inherentní design pro pevné výstupy nabízí LM340T5 všestrannost prostřednictvím přizpůsobení integrací komponent, jako jsou proměnné odpory, můžete přizpůsobit napětí a proudové výstupy do specifických potřeb.

Konfigurace pin

Regulátor napětí LM340T5, uzavřený v široce používaném balíčku na 220, je známý pro své výjimečné tepelné atributy a snadnou instalaci.Díky těmto charakteristikám z něj dělá preferovanou volbu v situacích regulace moci.Návrh balíčku podporuje efektivní rozptyl tepla, což je v mnoha aplikacích vázaná funkce.

PIN.	Název pin	Funkce
1	Vstup	Přijímá neregulované vstupní napětí, které se může rozsahovat od 7V do 35 V.Tento kolík je obvykle připojen k napájení.
2	Země	Slouží jako společný referenční bod pro vstup a výstupní napětí.Měl by být připojen k systému systému.
3	Výstup	Poskytuje regulované výstupní napětí 5V.Je připojen k zatížení vyžadující stabilní přívod napětí.

Funkce a technické podrobnosti

Funkce LM340T5

Funkce	Popis
Vnitřní ochrana tepelného přetížení	Zabraňuje přehřátí uzavřením regulátoru.
Omezení zkratu	Chrání regulátor a připojená zařízení před poškozením Kvůli nadproudovým podmínkám.
Ochrana bezpečné oblasti výstupního tranzistoru	Zajišťuje spolehlivý provoz za všech podmínek.
Schopnost rozptylu vysokého výkonu	Efektivně zpracovává vysoké úrovně výkonu.
Pevné výstupní napětí	Poskytuje stabilní výstup 5V s minimálním externím komponenty.

Specifikace LM340T5

Specifikace	Podrobnosti
Přesnost výstupního napětí	± 2% při TJ = 25 ° C, ± 4% v různých teplotách
Regulace řádku	0,01% Vout na volt ∆vinu při 1A zatížení
Regulace zatížení	0,3% Vout na amplere
Ochrana tepelného přetížení	Vestavěný
Omezení zkratu	Integrovaný
Bezpečná ochrana oblasti pro výstupní tranzistor	Včetně
Testování vylepšení produktu P+	Dokončeno

Ekvivalentní modely

Regulátor napětí LM340T5 nabízí stabilní výstup 5V a je rozsáhle používán v různých elektronických obvodech.Navzdory své spolehlivosti existují případy, kdy by LM340T5 mohl být nedostupný, což vyvolává potřebu vhodné náhrady.V takových scénářích několik analogických komponent nabízí srovnatelné funkce.

• • 7805

• • L7805CV

• • LM7805

Aplikace

Konzistentní regulace napětí zvyšující výkon

Regulátor napětí LM340T5 hraje hlavní roli při energizačních zařízeních, jako jsou mikrokontroléry a senzory, poskytnutím stabilního +5V výstupu.Přesná kontrola nad úrovněmi napětí podporuje plynulé fungování digitálních gadgetů, kde přesnost napájení je často spojena s optimálním výkonem.Tato pečlivá regulace napětí pomáhá při vývoji kompaktní elektroniky, převládající u spotřebitelské techniky i automobilového inženýrství a vytváří krajinu, kde se spolehlivý tok energie stále více používá.

Flexibilita s nastavitelným výstupem

Funkce standout LM340T5 spočívá v jeho nastavitelných výstupních schopnostech a poskytuje mu flexibilitu překročit pouhé regulaci napětí.Tato adaptabilita znamená, že regulátor může být vyladěn tak, aby splnil množství elektrických rolí, a ubytování vybavení s různorodým napětím potřebuje bez námahy.Může adeptivně zpracovávat operace napájení napříč různými obory, jako jsou telekomunikace a průmyslové stroje, čímž podporuje účinnost i přizpůsobivost.

Metody pro optimalizaci použití LM340T5

Regulátor lineárního napětí LM340T5 hraje hlavní roli při udržování stabilních hladin napětí a účinně odstoupí vyšší napětí.Funguje hladce až do 1A proudu s výběrem možností pevného napětí, což z něj činí spolehlivou volbu v různých scénářích vyžadujících konzistentní dodávání energie.Nicméně řešení tepla generovaného v operacích, jako je přeměna 12V vstupu na 5V výstup při 1A, představuje pozoruhodnou výzvu.Implementace účinných přístupů pro tepelné řízení se stává dominantním, protože nadměrné teplo může bránit výkonu a snížit životnost elektronických součástí.

Zvládnutí napětí

LM340T5 svítí při poskytování přesného řízení napětí, většinou v prostředích vyžadujícím spolehlivé napájení.Jeho pevné varianty napětí vám nabízejí pohodlí konzistence a eliminují potřebu neustálého monitorování nebo nastavení.Tento regulátor můžete často vybrat pro aplikace, kde je stabilita napětí vážným faktorem, čímž se zvyšuje celkovou spolehlivost systému výběrem vhodné možnosti pevného výstupu.

Strategie pro správu tepelného výstupu

Při provozu LM340T5 je pozoruhodná úvaha pozoruhodná zvážení.Výpočet správného chladiče nebo strategického umístění regulátoru na PCB může účinně zmírnit tepelnou akumulaci.Zasažení rovnováhy mezi tepelnou účinností a optimálním využitím prostoru charakterizuje fázi návrhu.Kromě toho metody, jako je použití tepelné pasty nebo podložky, zvyšují přenos tepla a prodlužují provozní životnost zařízení.

Přizpůsobení s externími komponenty

Integrace externích komponent s LM340T5 vám umožňuje přizpůsobit výkon konkrétním potřebám aplikací.Například přidání kondenzátorů může snížit zvlnění napětí a podporovat stabilnější výstup.Podobně začlenění diod může chránit před reverzní polaritou a chránit celý obvod před možným poškozením.

Balík

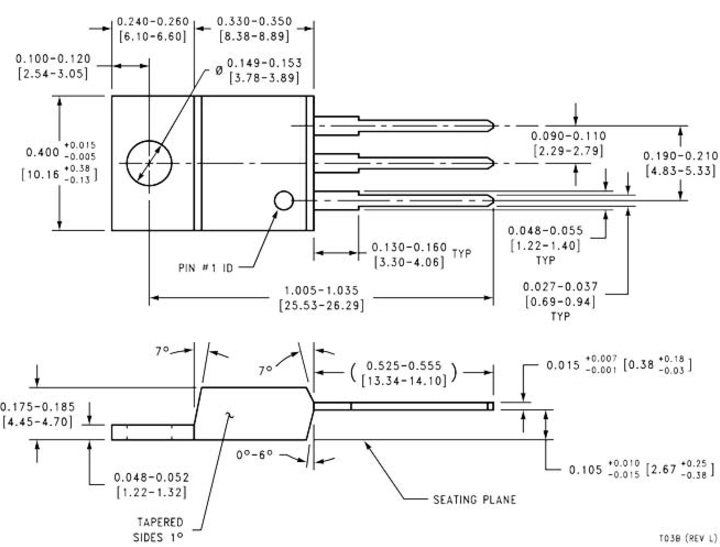

LM340T5 je umístěn ve všestranném zapouzdření TO-220, často oceňovaný ve scénářích, kde je hlavní úvaha řízení tepla.Toto zapouzdření poskytuje několik výhod v důsledku jeho návrhových charakteristik.

Další dostupné balíčky

• TO-3 kov může zabalit

• Balíček na povrchové montáž TO-263

• Balíček napájení TO-220

• Balíček SOT-223 s 3-volným

Porovnání mezi LM340T5 a 7805

Parametr	LM340T5	7805
Výstupní napětí	Opraveno 5V	Opraveno 5V
Rozsah vstupního napětí	7V až 35V	Podobné, s mírnými změnami tolerance
Výstupní proudová schopnost	Až 1,5a	Až 1,5a
Typ balíčku	TO-220	TO-220
Klíčové variace	Standardní specifikace se spolehlivým výkonem	Mírné změny napětí a tepelného napětí výkon
Výkon a funkčnost	Nabízí stabilní výstup 5V s podobným výkonem jako 7805	Podobný výkon s specifickým pro výrobce rozdíly
Vhodnost aplikace	Návrh napájení, spotřební elektronika, průmyslová Automatizace, komunikační systémy	Návrh napájení, spotřební elektronika, průmyslová Automatizace, komunikační systémy
Úvaha o designu	Výběr může záviset na specifických požadavcích na návrh a preference výrobce	Výběr může záviset na specifických požadavcích na návrh a preference výrobce

Závěr

Regulátor napětí LM340T5 podtrhuje význam stabilního dodávání energie v elektronických systémech.Jeho schopnost poskytovat konzistentní výstup 5V ve spojení s tepelnou a nadproudovou ochranou z něj činí spolehlivou volbu pro aplikace vyžadující spolehlivý výkon.Od spotřební elektroniky po průmyslové stroje, LM340T5 prokazuje přizpůsobivost napříč různými scénáři, což zajišťuje účinnost i trvanlivost.Začleněním osvědčených postupů do integrace tepelného řízení a komponent můžete plně využít jejich schopnosti navrhovat robustní a efektivní systémy, které odpovídají moderním požadavkům na udržitelnost a spolehlivost.
