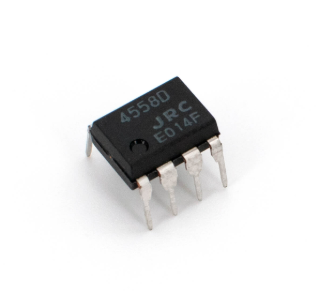

JRC4558 OP-Amp Průvodce: Funkce, aplikace a ekvivalentní komponenty

Operační zesilovače (OP-Amps) jsou neozvěnné hrdiny světa elektroniky, které tvoří páteř nespočetných obvodů a zařízení.Mezi mnoha dostupnými možnostmi vyniká JRC4558 jako všestranný a spolehlivý duální op-amp, známý výjimečným výkonem ve zvuku, zpracování signálu a dále.V tomto článku zkoumáme specifikace, konfiguraci PIN, funkce, alternativy a aplikace JRC4558 a nabízíme pro vás praktické poznatky.Ať už navrhujete vysoce věrné zvukové zařízení, budování přesných obvodů nebo zkoumání kreativních elektronických řešení, JRC4558 slibuje přizpůsobivost a spolehlivost.Pojďme se kopat do technického zázraku, díky kterému je tento op-amp důvěryhodnou volbou v různých doménách.

Katalog

Přehled JRC4558

Příběh JRC4558 Označuje vás, protože slouží jako preferovaný duální operační zesilovač.Jeho lákadlo spočívá v podstatném zesílení napětí a působivě vysoké vstupní impedanci, kterou nabízí.Tento integrovaný obvod na bázi křemíku, který se promítá v nesčetných zvukových a elektronických obvodech, se může pochlubit adaptabilitou, s balíčky, jako je SOP a dip zvyšují jeho přitažlivost v návrzích obvodů pedálů.Mezi lákavé specifikace patří zisk napětí 100 dB, příjemná vstupní impedance 5 megaohmů a flexibilní rozsah napájení ± 4V až 18V.Díky těmto atributům kombinované s dostupností je většinou atraktivní v očích těch, kteří vědí.

Se standardním nastavením 8-pinu se JRC4558 elegantně uvolní do složitých obvodů.PIN 8 je označen pro kladný vstup napájení.Pin 4 se stará o negativní vstup napájení.Výstupní kolíky 1 a 7 jsou sdíleny mezi dvěma operačními zesilovači.Invertující vstupy jsou přiřazeny k kolíkům 2 a 6. Neinvertující vstupy najdou svůj domov na kolících 3 a 5. Posílení vnitřní kompenzací a pozoruhodnou vstupní impedancí, každý operační zesilovač zajišťuje chvályhodný výkon v různých situacích napájení.

JRC4558 kroky od archetypu ideálního operačního zesilovače, ale jeho maximální zisk napětí 100 dB a rychlost proudu 1,7 V/μs vhodně poskytuje hlavičku potřebnou pro většinu úkolů pro zpracování zvuku a signálu.Jeho talent pro produkci vyššího výstupního napětí oproti vstupu jej přináší do aplikací překlenujících zesilovače, komparátory a integrátory.Friedrich ve své provoz s singulárním napájecím zdrojem +5V jemně vyčlenil potřebu protějšku -5V, který odráží moderní tendence pro efektivní, energeticky efektivní design.

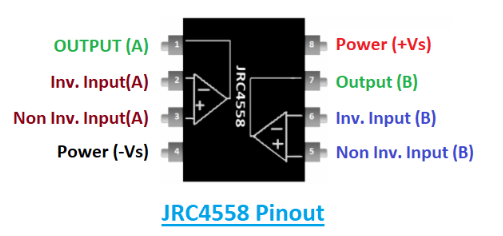

Rozložení špendlíků

PIN.	Název pin	Popis PIN
1	Out (a)	Výstupní kolík op-amp a
2	Invertování vstupu (A)	Invertující vstupní kolík op-amp a
3	Neinvertující vstup (A)	Neinvertující vstupní kolík op-amp a
4	Power (-vs)	Pozemní nebo negativní dodací terminál
5	Odkaz	Neinvertující vstupní kolík op-amp b
6	Výstup	Invertující vstupní kolík Op-Amp B
7	Síla (+vs)	Výstupní kolík op-amp b
8	+Vs.	Pozitivní dodací terminál

Funkce a specifikace

Funkce	Specifikace/podrobnosti
Rozsah napájení napětí	± 5V až ± 15V
Šířka pásma	3MHz
Počet operačních zesilovačů	Dva (duální operační zesilovače v jednom balíčku)
Formulář integrovaného obvodu	8-pin IC
Provozní teplotní rozsah	0 ° C až 70 ° C.
Rychlost zabití	1,7V/µs
Zisk napětí signálu	Až 100 dB
Dostupné balíčky	Balíčky SOP a Dip 8-pin
Kompenzace frekvence	Není nutné
Problémy s západkou	Žádný
Aktuální spotřeba	Nízký
Kompatibilita napájení	Podporuje nastavení jediného a duálního napájení
Rozsah diferenciálního napětí	Široký rozsah s velkým ubytováním běžného režimu
Sledování parametrů	Napříč stanovenými teplotními rozsahy
Fáze a porovnávání zisku	Zajištěno mezi zesilovači
Vstupní tranzistory	Nízký šum
Náklady	Značně nákladově efektivní
Cílové aplikace	Přenosná a baterie ovládaná zařízení
Kompatibilita pin	Standardní;Kompatibilní s LM358 a MC1458
Spolehlivost	Prokázáno v komerčním vybavení a zařízeních

Ekvivalenty a alternativy

• •NE5532

• •LM158

• •LM158A

• •LM358

• •LM358A

• •LM2904

• •LM2904Q

• •LM4558

• •LM74

Aplikace

Amplifikace signálu

JRC4558 OP-Amp představuje svou flexibilitu v celé řadě prostředí a efektivně se přizpůsobuje v automobilových systémech, aby se zvýšilo zesílení signálu.Jeho spolehlivý výkon přetrvává i v náročných podmínkách provozu vozidla a zajišťuje plynulou cestu.V systémech odkazovaných na pozemek vyniká op-amp tím, že nabízí stabilitu a konzistenci, zejména tam, kde je hledána přesnost mezi různými komponenty.Můžete být obeznámeni s rozdíly podobných op-amps a uznat, že dosažení takové spolehlivosti často zahrnuje pečlivé výběr komponent vhodných pro konkrétní operační nastavení.

Přenosná technologie

Integrace JRC4558 do přenosných zařízení přináší výhodu nízké spotřeby energie, funkce, která prodlužuje výdrž baterie a poklepává na touhy spotřebitelů pro pohodlí a vytrvalost.Je to robustní manipulace s signálními úkoly při zachování energetické účinnosti, které si vydělává uznání od vás zaměřené na rafinaci přenosné technologie.Zařízení, jako jsou procesory digitálních signálů, využívají vynikající integrační schopnosti Op-Amp, bezproblémově mísí funkčnost s inovacemi.

Ochutnat a podržet obvody

JRC4558 najde své výklenky ve vzorcích a držení obvodů, klíč z analogových procesů na digitální přeměnu, které podporují moderní komunikaci.Výjimečný design tohoto Op-Amp usnadňuje přesnost a minimální zkreslení signálu, aspekty, které můžete ocenit při snaze o přesnost při zpracování signálu.Tím je zajištěno, že záchranná linie digitální komunikace zůstává nerušená.

Bezpečnostní systémy

V rámci alarmů narušení vyniká JRC4558 pro svou citlivost a citlivost na změny životního prostředí.Komponenty, které zajišťují minimální údržbu, si můžete zachovat jejich ostražitost proti neoprávněnému přístupu.Příroda přátelská k obvodu podporuje snadné prototypování a optimalizaci a pomáhá vám při hledání spolehlivých řešení.

Zvuk a multimédia

Ve světě zvukových mixérů a rekordérů splňuje poptávku po zvuku s vysokou věrností JRC4558, který hraje neocenitelnou roli při obohacení sluchového zážitku.Často můžete zdůraznit roli Op-Amp při vylepšení zvuku a transformovat slabé zvukové signály na artikulární výstupy.Jeho relevance se vztahuje na hráče DVD a zdůrazňuje jeho vliv v zábavní technologii tím, že nabízí podmanivý zážitek z poslechu.

Funkční obvody

Kromě těchto specifických použití tvrdí JRC4558 svou roli při generátorech funkcí, komparátory a instrumentačních obvodech, což ilustruje jeho přizpůsobivost.Dlouhodobé časovače a multivibrátory také vydělávají na stabilitě a přesnosti OP-Amp.Plnění najdete ve schopnosti JRC4558 nabízet komplexní řešení napříč různými návrhy obvodů, což umožňuje zjednodušené přístupy ke složitým integrovaným systémům.

Interní vstupní fáze

V počáteční fázi vstupní konfigurace spolupracuje diferenciální zesilovač s dlouhým ocasným párem (LTP) s aktuálním zrcadlem, což je nastavení široce oslavované pro svou adepta při udržování a zvyšování věrnosti vstupních signálů.Tato sestava integruje komponenty, jako jsou Q1, Q2, Q3, Q4, Q5, R1, R2, R3 a C1, aby podporovaly vyvážené zpracování signálu, a vytvořila základ přesnosti v elektronickém světě, kde kolísání a narušení mohou cloudové interpretace dat.

Diferenciální zesilovač s dlouhým ocasným (LTP)

Podstata diferenciálního zesilovače LTP spočívá v jeho konfiguraci s dokonale odpovídajícími tranzistory, Q1 a Q2.Tato synchronicita je aktivní při minimalizaci šumu běžného režimu, který často pronásleduje vysoce přesné elektronické systémy, snižující čistotu signálu.Udržováním těchto tranzistorů identických zesilovač nejen snižuje šum, ale také zvyšuje šířku pásma, což vyvrcholí zvýšeným výkonem, který odráží váš záměr.

Aktuální implementace zrcadla

Zahrnuje komponenty Q3, Q4 a R1, aktuální zrcadlo působí jako klíčový mechanismus pro dodávání ustáleného proudu diferenciálnímu páru.Neochvějný proud přispívá k linearitě zesilovače a vážně ovlivňuje jeho provozní spolehlivost napříč různými scénáři zatížení.Architektura Mirror významně ovlivňuje zavedení spolehlivého bodu zkreslení pro LTP, čímž se posiluje stabilitu zisku a zajišťuje konzistentní účinnost zesilovače.

Integrace kapacitního prvku

Kondenzátor C1 je do tohoto systému adepticky začleněn, harmonizuje s rezistentními prvky R2 a R3 k adeptivně zvládání frekvenční odezvy.Zůstaným výběrem hodnot těchto složek se zmenšuje škodlivé účinky parazitických kapacitací a omezí oscilace, které by mohly destabilizovat zesilovač.Tento strategický přístup pomáhá při odvrácení zkreslení signálu, který udržuje nedotčenou signální trasu přes různé frekvenční rozsahy.

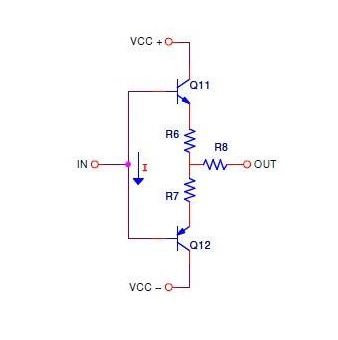

Etapa výstupu

V pokročilém návrhu výstupní fáze vyniká multiplikátor VBE pro svou pozoruhodnou roli při úpravě proudu zkreslení ve třídě AB AB push-pull emitorový zesilovač.Tento hlavní prvek zajišťuje, že zesilovač splňuje vysoké stávající požadavky, což je úkol často ovlivňovaný inženýrskou jemností.Často se můžete setkat s výzvami, jako je zkreslení crossover, které vyplývá ze změn teploty nebo variability komponent.Zkušenosti ukazují, že přesná vylepšení během fáze návrhu může tyto výzvy výrazně zmírnit.

Klasický model, JRC4558, pracuje ve výstupním rozsahu, který obvykle zůstává kolem 1,5 V nižší než napájecí napětí.Vzhledem k tomu, že tento faktor je dynamický pro zvýšení celkového výkonu.Ve spojení, výstupní rezistory R6, R7 a R8 přispívají pozoruhodně k integritě systému.Tyto složky nejen usnadňují současnou rovnováhu, ale také podporují tepelnou stabilitu.Jejich funkce při prevenci škodlivého přímého zatížení mezi tranzistory odvrátí potenciální neefektivnost nebo poškození.

Provoz JRC4558 OP-AMP

Rozmanité schopnosti JRC4558 OP-Amp se projevují prostřednictvím jeho funkcí, jako je amplifikace, integrace a diferenciace.Ukazuje se vysoce kompatibilní s jednorázovacími systémy, často se objevují v nastavení převodníku a amplifikačních bloků DC, spolu s dalšími analogovými obvody.Jeho kapacita pro diferenciální amplifikace vyniká a adeptně transformuje jediný vstup do diferenciálního výstupu.Tato transformace je dosažena pečlivými konstrukcemi obvodů, které zajišťují vynikající linearitu.

Ve skutečných scénářích zahrnuje nastavení duální primární zesilovače.Jeden zesilovač slouží jako vyrovnávací paměť a produkuje Vout+.Současně druhý zesilovač zvrátí vstupní signál a generuje vout- proti 12V benchmarku.To vytváří diferenciální výstup, vDiff, určený specifickými rozsahy napětí, vypočtený pomocí předem zavedených rovnic.Takové metodiky zajišťují přesnou kontrolu nad výstupními signály a demonstrují jejich užitečnost při přesném zpracování signálu.

Rozměrové podrobnosti o JRC4558

Závěr

Operační zesilovač JRC4558 stojí jako základní kámen ve světě elektroniky, oslavovaný pro svou všestrannost, spolehlivost a výjimečný výkon napříč různými aplikacemi.Od zpracování zvuku po přesné manipulaci s signálem přináší tento duální operační ampér pozoruhodnou přizpůsobivost, což z něj činí důvěryhodnou volbu.Jeho robustní specifikace, provoz s nízkým hlukem a cenová dostupnost zdůrazňují jeho trvalé přitažlivost v řadě inovativních návrhů.Ať už zvyšuje kvalitu zvuku, zajištění stabilního zesílení signálu nebo napájení kreativních elektronických řešení, JRC4558 je i nadále aktivní složkou a překlenuje propast mezi jednoduchostí a sofistikovaností v elektronických obvodech.
