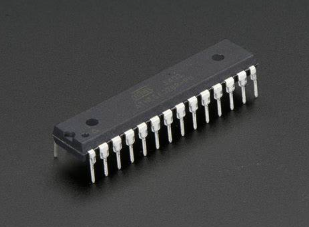

Kompletní průvodce ATMEGA328P MicroController

Atmega328p je základním kamenem ve světě elektroniky pro kutily, obdivovaný pro svou všestrannost, energetickou účinnost a rozšířené použití v populárních platformách, jako je Arduino UNO.Tento mikrokontrolér vás uchvátil, což vám umožní snadno oživit vaše kreativní vize.Tento článek se vrhá do pinoutů, datového listu a schématu Atmega328P a vrhá světlo na jeho funkčnost a praktické aplikace.Pochopením těchto aspektů můžete odemknout plný potenciál tohoto mikrokontroléru a sebevědomě řešit rozmanité projektové výzvy.

Katalog

Přehled Atmega328p

The Atmega328p Objevuje se jako rozlišovací mikrokontrolér ve světě integrovaných obvodů, uznávaný pro použití 8bitového jádra procesoru RISC.Poskytuje harmonickou směs robustní funkce s pozoruhodnou energetickou účinností, navzdory kompaktnímu designu.Díky této kombinaci nákladové efektivity a vysokého výkonu je pro vás přitažlivá.

Mikrokontrolér nachází hlavní roli v platformách, jako jsou desky Arduino, včetně modelů Arduino Uno, Pro Mini a Nano.Tyto varianty se staly konstantními společníky v elektronické komunitě pro kutily.Jejich rozsáhlé využití je primárně způsobeno jejich hladkou integrační kapacitou, což vám umožňuje oživit složité projekty, aniž by vyžadovalo pokročilé pochopení elektroniky.

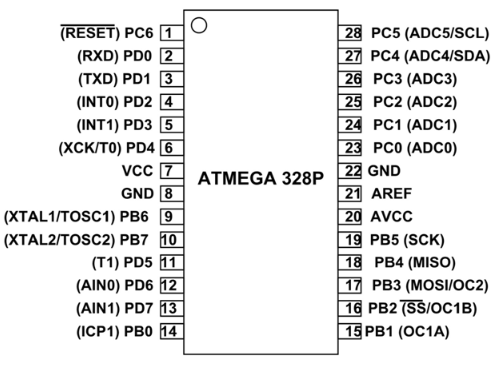

Konfigurace pin

Mikrokontrolér ATMEGA328P nabízí univerzální sadu 23 obousměrných I/O kolíků.Mezi nimi je 20 pinů přizpůsobitelných jako vstupní/výstupní porty prostřednictvím softwarového ovládání.Bližší pohled ukazuje, že 14 kolíků je věnováno digitálním operacím.Zbytek je určen pro analogové vstupní i výstupní schopnosti.Šest výstupu podpory šířky pulsu (PWM) v digitálních kolících.PWM se používá pro aplikace vyžadující přesnou kontrolu nad prvky, jako je rychlost motoru a jas LED, což nabízí flexibilitu v souladu s vašimi touhami pro přesnost a variabilitu.

PIN.	Název pin	Popis	Funkce
1	PC6 (reset)	Pin6 Portc	Výchozí resetovací pin.Lze použít jako I/O, když se pojistka RSTDISBL je naprogramován.
2	PD0 (RXD)	PIN0 Portd	RXD (vstupní pin dat USART).Usart sériová komunikace Rozhraní.Lze použít pro programování.
3	PD1 (TXD)	PIN1 Portd	TXD (USART PIN PIN).Usart sériová komunikace Rozhraní.Lze použít pro programování.
4	PD2 (int0)	Pin2 z Portd	Zdroj externího přerušení 0.
5	PD3 (INT1/OC2B)	PIN3 Portd	Zdroj externího přerušení 1. OC2B (PWM - časovač/Counter2 Výstup Porovnejte výstup shody B).
6	PD4 (XCK/T0)	PIN4 Portd	T0 (Timer0 externí vstup čítače).XCK (Usart External Hodiny I/O).
7	VCC		Připojeno k pozitivnímu napětí.
8	GND		Připojeno k zemi.
9	PB6 (XTAL1/TOSC1)	Pin6 Portb	Xtal1 (Chip Clock Oscillator Pin 1 nebo externí hodiny Vstup).TOSC1 (Časový oscilátor PIN 1).
10	PB7 (XTAL2/TOSC2)	PIN7 PortB	XTAL2 (PIN OSCILTOR CHIP CLOCK 2).TOSC2 (časovač Pin oscilátoru 2).
11	PD5 (T1/OC0B)	PIN5 Portd	T1 (Timer1 Externí vstup čítače).OC0B (PWM - Výstup časovače/Counter0 Porovnání výstupu B).
12	PD6 (AIN0/OC0A)	PIN6 Portd	AIN0 (analogový komparátor pozitivní vstup).OC0A (PWM - Výstup časovače/Counter0 Porovnejte shodu výstup).
13	PD7 (AIN1)	PIN7 Portd	Ain1 (analogový komparátor negativní vstup).
14	PB0 (ICP1/CLKO)	PIN0 PortB	ICP1 (Timer/Counter1 Input Capture Pin).CLKO (rozděleno Výstup systémových hodin).
15	PB1 (OC1A)	Pin1 Portb	OC1A (výstup časovače/Counter1 Porovnejte shodu s výstupem).
16	PB2 (SS/OC1B)	Pin2 z Portb	SS (SPI Slave Select Input).OC1B (výstup časovače/Counter1 Porovnejte výstup Batch B).SPI pro programování.
17	PB3 (MOSI/OC2A)	PIN3 PortB	MOSI (Master Output Slave vstup).OC2 (časovač/Counter2 Výstup Porovnejte výstup shody).SPI pro programování.
18	PB4 (miso)	PIN4 PortB	MISO (hlavní vstupní výstup slave).SPI pro programování.
19	PB5 (SCK)	PIN5 PortB	SCK (SPI BUS sériové hodiny).SPI pro programování.
20	AVCC		Síla pro interní převodník ADC.
21	Aref		Analogový referenční kolík pro ADC.
22	GND		Země.
23	PC0 (ADC0)	PIN0 Portc	ADC0 (vstupní kanál ADC 0).
24	PC1 (ADC1)	PIN1 Portc	ADC1 (vstupní kanál ADC 1).
25	PC2 (ADC2)	PIN2 Portc	ADC2 (vstupní kanál ADC 2).
26	PC3 (ADC3)	PIN3 Portc	ADC3 (vstupní kanál ADC 3).
27	PC4 (ADC4/SDA)	PIN4 Portc	ADC4 (vstupní kanál ADC 4).SDA (údaje o dvouvodičových sériových sběrcích Čára).
28	PC5 (ADC5/SCL)	PIN5 Portc	ADC5 (vstupní kanál ADC 5).SCL (dvouvodičová sériová sběrnice Hodinová čára).

Napájení a synchronizace

VCC a GND pins hrají hlavní roli ve výkonu Atmega328p a podporují rozsah napájení 1,8 V až 5,5 V.Tento rozsah umožňuje bezproblémovou adaptaci na rozmanité scénáře, od kompaktních baterií ovládaných gadgetů až po robustnější elektronické nastavení.Mikrokontrolér navíc obsahuje krystalový oscilátor, který zajišťuje synchronizaci signálu, konečný aspekt komunikačních protokolů a přesné zpracování, podobný srdečnímu rytmu, který udržuje komunikační koherenci.

Analog-digitální konverzní schopnosti

Atmega328p je vybaven analogovým digitálním převodníkem (ADC), který používá k převodu analogových signálů na digitální data AVCC, AREF a GND.Tato schopnost umožňuje integraci se senzory a analogovými zařízeními, což se ukazuje neocenitelnou v senzorových sítích a rozhraních člověka-stroje.Interpretace změn životního prostředí jsou v souladu s vaší zvědavostí a snahou porozumět přirozenému světu.

Funkce řízení programu a resetování funkčnosti

Resetovací kolík, zdánlivě skromný, ale výkonný funkce, umožňuje restartování programu bez námahy.To je většinou výhodné v iteračním vývoji, kde časté aktualizace a testy odrážejí vaši touhu po upřesnění a efektivitě.Povolením rychlého resetování vás tato funkce podporuje při zefektivnění jejich ladicích procesů, což nakonec podporuje optimální výkon a inovace programu.

Funkce a specifikace Atmega328p

Parametr	Popis
CPU	8bitový AVR
Počet kolíků	28
Provozní napětí (V)	+1,8 V až +5,5 V
Počet programovatelných I/O řádků	23
Komunikační rozhraní	Sériové rozhraní SPI Master/Slave (kolíky 17, 18, 19) [Lze použít pro programování tohoto ovladače]
	Programovatelné sériové USART (kolíky 2, 3) [lze použít pro Programování tohoto ovladače]
	Sériové rozhraní s dvouvodičovým vodičem (kolíky 27, 28) [lze použít Připojte periferní zařízení, jako jsou serva, senzory a paměťová zařízení]
Rozhraní JTAG	Není k dispozici
Modul ADC Modul časovače	6 kanálů, 10bitové rozlišení ADC
	- Dva 8bitové čítače se samostatným předvolbou a porovnejte Režim
	- Jeden 16bitový pult se samostatným předvolbou, porovnejte Režim a režim zachycení
Analogové komparátory	1 (kolíky 12, 13)
Modul DAC	Nula
PWM kanály	6
Externí oscilátor	0-4 MHz @ 1,8 V až 5,5 V
	0-10 MHz @ 2,7 V až 5,5 V
	0-20 MHz @ 4,5 V až 5,5 V
Interní oscilátor	8 MHz kalibrovaný vnitřní oscilátor
Typ programové paměti	Blikat
Paměť programové paměti / flash paměť	32 kbytes [10 000 cyklů zápisu/vymazání]
Rychlost CPU	1 MIPS na 1 MHz
BERAN	2 KBYTES VNITŘNÍ SRAM
Eeprom	1 KBYTE EEPROM
Časovač hlídacího psa	Programovatelný časovač hlídacího psa se samostatným čipem Oscilátor
Programový zámek	Ano
Režimy uložení energie	Šest režimů [Idle, redukce šumu ADC, posílení síly, Popnutí, pohotovostní režim a rozšířený pohotovostní režim]
Provozní teplota	-40 ° C až +105 ° C (minimum -40 ° C, +105 ° C maximum)
Rozhraní	2-vodivo, I2C, SPI, UART, USART
Balíček / pouzdro	28-dip (0,300 ", 7,62 mm)

Desky MicroController Atmega328p

Desky MicroController s Atmega328P, včetně, ale nejen na Adafruit Metro 328, Arduino Pro Mini 328 a Arduino Uno R3, nabízejí přizpůsobitelná řešení pro různé aplikace.Tyto desky vynikají díky rychlosti CPU 16MHz a schopnostem RAM, splňují rozmanité požadavky mnoha projektů.Arduino Nano upozorňuje na jeho efektivní a kompaktní design, což z něj činí ideální volbu pro projekty, kde je prostor vážný.

Adafruit Metro 328

Adafruit Metro 328 zahrnuje nesčetné množství funkcí a etabloval se jako oblíbená volba.Jeho design je kompatibilní se standardními faktory arduino, což zajišťuje, že funguje hladce s existujícími štíty a příslušenstvím.Intuitivní rozložení Metro 328 usnadňuje integraci do různých nastavení, což odráží jeho vysoce přizpůsobivý charakter.

Arduino Pro Mini 328

Arduino Pro Mini 328, přizpůsobený speciálně pro efektivní projekty, poskytuje konečné funkce bez zbytečné složitosti.Tato rada vás vyzývá k kreativně využití zdrojů a stimuluje inovativní přístupy v rámci omezených designových rozsahů.Vyvážení praktičnosti s omezeními se často používá v aplikacích a Pro Mini 328 se daří při úspěšném řízení těchto výzev.

Arduino Uno R3

Arduino Uno R3 je pro vás široce oslavován jako spolehlivá možnost.Kombinuje výkon s dostupností a prokazuje jeho všestrannost ve vzdělávání, prototypizaci a mnoho dalších.Dynamická komunita obklopující tuto radu se zabývá sdílením bystrých znalostí a praktických řešení, obohacuje proces učení a umožňuje úspěšné výsledky projektu.

Arduino Nano

Arduino Nano se vyznačuje jeho malou velikostí spárovanou s působivými schopnostmi zpracování.Tato integrace velikosti a síly je většinou oceněna v kontextech, kde je prostor pozoruhodným omezením.Nano adeptly naviguje požadavky na robustní zpracování spolu s výzvami, které představují omezené fyzikální prostory a nabízejí řešení, které spojuje schopnost s kompaktností.

Blokovací diagram

Implementace mikrokontroléru ATMEGA328P

Využití mikrokontroléru ATMEGA328P se odehrává v řadě metodických kroků a kreslí paralely s typickými aplikacemi pro mikrokontroléry, kde se zvyšuje pozornost k detailům a provádění, je cesta usilovně.Zahájení této cesty vyžaduje vytvoření programu jedinečně v souladu s cíli projektu a harmonizuje silné stránky mikrokontroléru s požadavky úkolu.

Programování a vývojové prostředí

Kickstartujte programovací proces v integrovaném vývojovém prostředí (IDE), jako je Atmel Studio nebo Arduino IDE.Volba IDE dramaticky formuje vývojový zážitek, protože každý poskytuje jedinečné atributy přizpůsobené různým programovacím sklonům.Někteří si například mohou vybrat Arduino IDE pro svou přístupnou povahu, zatímco jiní si mohou pro své komplexní schopnosti správy hardwaru rozhodnout pro Atmel Studio.

Po vypracování programu je další fází sestavení kódu a zajištění jeho svobody od chyb syntaxe.Tato konverze převádí pokyny na vysoké úrovni do strojově čitelného formátu, který vyvrcholí vytvářením hexového souboru.Tato binární reprezentace je klíčová, protože zmocňuje mikrokontrolér pro efektivně plnění nastavených úkolů.

Nahrávání kódu do Atmega328p

Pokračování v procesu, následná hlavní fáze znamená nahrání souboru HEX do mikrokontroléru Flash paměti.Tento úkol obecně vyžaduje pomoc hardwarového programátora, který bezpečně převádí přenos kompilovaného kódu do mikrokontroléru.Stanovení správných připojení a konfigurací může významně ovlivnit integritu a funkčnost nahrávaného kódu.

Spojování periferií a inicializace systému

Po úspěšném nahrávání kódu musí být mikrokontrolér propojen s různými požadovanými periferiemi, jako jsou senzory nebo ovladače, což usnadňuje provádění sofistikovaných úkolů.Tato fáze často vyžaduje pečlivý přístup a adaptivní schopnosti řešení problémů, zdokonalované prostřednictvím praktických zkušeností.Zajištění toho, aby všechny komponenty byly kompatibilní a provozní, často zahrnuje řešení neočekávaných integračních problémů.

Atmega328p s Arduino IDE

Mikrokontroléry ATMEGA328P hrají dominantní roli v různých deskách Arduino, což podporuje široké spektrum zabudovaných systémových projektů s lehkostí a přizpůsobivostí.K využití těchto procesorů pro programování je třeba zvážit určité počáteční kroky.Počáteční aspekt tohoto procesu zahrnuje instalaci bootloaderu na čip Atmega328p.Toho lze dosáhnout pomocí desky Arduino nebo specifického hardwaru přizpůsobeného pro Atmega328p.Úspěšné provedení tohoto předběžného nastavení obohacuje vaše zkušenosti s elektronickým designem a vývojem otevřením četných možností.

Techniky instalace bootloader

Proces instalace bootloaderu se používá k tomu, aby Atmega328p umožnil hladce pracovat s Arduino IDE.Jednotlivci se mohou rozhodnout použít desku Arduino jako programátora nebo vybrat jiné hardwarové konfigurace vhodné pro ATMEGA328P.Využití desky Arduino značně zjednodušuje postup, většinou při připojení pomocí standardního USB, což snižuje požadavek na další programovací nástroje.Tento přístup se pro vás často ukáže jako ekonomicky příznivý, a zároveň inspiruje kreativní experimentování a průlom v inovacích.

Použití Arduino IDE pro programování

Po úspěšném nastavení bootloaderu se Arduino IDE stává primárním rozhraním pro psaní a nahrávání náčrtů do Atmega328p.Jeho snadné rozhraní spojené s širokou škálou podpory knihovny vám poskytne všestrannou sadu nástrojů pro tvorbu inovativních aplikací.Plnou výhodou těchto zdrojů se můžete bezproblémově přesunout z koncepčních rámců na pracovní prototypy.Tento postup zdůrazňuje složitý vztah mezi hardwarem a softwarem v projektech mikrokontroléru, což vám umožní plně realizovat jejich kreativní vize.

Výhody a nevýhody

Pros

Atmega328p představuje ekonomickou možnost a přitahuje vás k elektronice.Poskytuje dostatečnou nezávislou funkčnost, která oslovuje ty, kteří hledají přímé a nákladově efektivní metody.Rozsáhlá dokumentace a řada knihoven, které jsou k dispozici pro Arduino UNO, navíc přispívá k jeho přitažlivosti tím, že usnadňuje cestu učení a vývoje.Tento ekosystém se ukazuje většinou užitečný pro vytváření rychlých prototypů nebo vzdělávacích projektů, kde se oceňují jednoduchost a snadné použití.

Nevýhody

Navzdory svým výhodám narazí mikrokontrolér s omezeními díky své omezené kapacitě SRAM a omezenou výkonu zpracování, což může zpochybnit složité projekty.Ti, kteří pracují na návrzích, které vyžadují značné paměti nebo intenzivní výpočty, mohou považovat tato omezení za překážku.V takových případech může zkoumání dalších mikrokontrolérů s vylepšeným výkonem nabídnout alternativní cesty.Je výhodné přizpůsobit potřeby projektů s hardwarovými schopnostmi zamyšleně, aby se zabránilo nepředvídaným překážkám.Použití přístupů pro správu inteligentních zdrojů, jako je optimalizace kódu a efektivní využití paměti, by mohly být cennými strategiemi pro práci v těchto limitch.

Alternativy

• • Atmega8

• • Atmega16

• • Atmega32

• • Atmega8535

Aplikace

Platformy Arduino a vývoje

Atmega328p stojí v jádru množství Arduino výtvorů, získává laskavost pro svou spolehlivost a snadné použití.Podvádí širokou škálu projektů DIY, od základních LED blinkrů po složitá řešení IoT.Ve vzdělávacím prostředí se tento mikrokontrolér stává důvěryhodným společníkem a vede studenty k získání základního programování a elektroniky.Umožňuje vývojářům široce přijato pro prototypování a umožňuje rychle testovat koncepty a přeměnit myšlenky na hmatatelné a inovativní výsledky.

Průmyslové kontrolní systémy

V průmyslové krajině provádí Atmega328P s přesností v kontrolních operacích, spravováním úkolů, jako jsou procesy montážní linky a regulace životního prostředí ve fermentaci nebo chemickém zpracování.Díky jeho vytrvalým výkonu a atributům úsporné energie z něj činí oblíbenou možnost v systémech, které vyžadují stabilní a důvěryhodnou operaci.Jeho flexibilitu můžete rozpoznat a často ji vybrat pro škálovatelné rozvržení ovládání, které pomáhají při vývoji automatizovaných výrobních metod.

Napájecí zdroje přepínače (SMPS)

U aplikací SMPS Atmega328p zvyšuje energetickou účinnost a snižuje elektromagnetické rušení prostřednictvím strategií inteligentního řízení.Hraje klíčovou roli v responzivním řízení energie a upravuje výkon tak, aby vyhovoval kolísajícím potřebám zatížení.Zkušenost získaná z manipulace s dynamickými reakcemi zdůrazňuje jeho integraci do bezdrátového nabíjení a nastavení obnovitelné energie a prosazuje udržitelné energetické postupy.

Zpracování dat a analogová měření

Díky své dovednosti při přeměně analogových na digitální signály, Atmega328P zmocňuje zařízení vyžadující přesné hodnoty, včetně digitálních osciloskopů a lékařských monitorovacích systémů.Jeho schopnost zpracovávat skutečná data hladce dotýká nebezpečných bodů v různých analytických kontextech.Při využití svého výkonného zpracování můžete vylepšit algoritmy pro zlepšení přesnosti senzoru a vložit mikrokontrolér hlouběji do přesných inženýrských pronásledování.

Vestavěné systémy a ovládací prvky motoru

V zabudovaných systémech je Atmega328p obdivován pro své kompaktní, ale výkonné schopnosti.Její zapojení do ovládacích prvků motorů se rozprostírá elektrická vozidla, drony a serva, což zajišťuje hladký provoz spárované s energetickou účinností.Nepřetržitá zpětná vazba, kterou poskytuje, je základní pro snižování opotřebení a zvyšování výkonu, takže je hlavní při vytváření stále pokročilejších strategií kontroly v rámci robotiky a automatizace.

Zobrazit systémy a periferní rozhraní

Od základních LCD obrazovek až po komplexní grafické displeje, Atmega328p velmi prospívá technologiím zobrazení s jeho účinností.Jeho schopnost zvládnout četná periferní rozhraní zvyšuje návrh interaktivní spotřební elektroniky a inteligentních zařízení.Můžete ocenit všestranné schopnosti mikrokontroléru všestranné vstupní výstup, které zefektivňují vytváření intuitivních rozhraní a zajišťují hladkou interakci a poskytují plynulý zážitek.

Balík

Závěry

Atmega328p je i nadále hlavním nástrojem pro elektroniku a poskytuje dokonalou rovnováhu jednoduchosti, funkčnosti a přizpůsobivosti.Jeho bohatá sada funkcí, podporovaná komplexní dokumentací a aktivní komunitou, z něj činí ideální volbu pro prototypování, vzdělávání a aplikace.Zvládnutí Atmega328p vás nejen vybavuje dovednostmi pro inovování a optimalizaci projektů, ale také vychovává hlubší porozumění návrhu a integraci mikrokontroléru.Jak se technologie vyvíjí, Atmega328P zůstává stálým společníkem v rozvíjejícím se kreativitě a technologických řešeních.
