Obrázek 1. Příklad řídicího systému
Řídicí systém je systém, který udržuje naměřenou hodnotu blízko požadované cílové hodnoty.Jeho účelem je automaticky upravit proces tak, aby výstup zůstal správný i při změně podmínek.Například pokojový termostat udržuje teplotu blízko nastavené úrovně a tempomat udržuje vozidlo na zvolené rychlosti.Regulátor hladiny vody také udržuje výšku vody na zvolené značce.Jednoduše řečeno, řídicí systém nepřetržitě kontroluje a opravuje proměnnou tak, aby odpovídala požadované hodnotě.

Obrázek 2. Blokové schéma řídicího systému
Řídicí systém se skládá z několika standardních částí, z nichž každá plní specifický úkol.
• Referenční vstup (nastavená hodnota)
Toto je požadovaná hodnota, kterou se systém snaží udržet.Představuje vybranou cílovou podmínku.Systém vždy porovnává skutečnou hodnotu s touto referencí.
• Aktivační signál
Toto je signál vytvořený po porovnání požadovaných a skutečných hodnot.Představuje, kolik úprav je potřeba.Signál připraví systém na korekci.
• Ovládací prvky
Tyto části řídí rozhodovací proces.Určují nápravné opatření na základě přijatého signálu.Výstup z této fáze připravuje proces pro úpravu.
• Manipulovaná proměnná
Toto je nastavitelné množství odeslané do procesu.Změna této hodnoty ovlivní konečný výstup.Je to proměnná, kterou může systém přímo měnit.
• Rostlina
Závod je proces, který je řízen.Vytváří konečnou výstupní hodnotu.Cílem systému je udržet tento výstup na požadované úrovni.
• Rušení
Toto je nechtěná změna ovlivňující proces.Může posunout výstup od požadované hodnoty.Systém to musí kompenzovat.
• Řízená proměnná (výstup)
Toto je skutečný naměřený výsledek procesu.Ukazuje současný stav systému.Cílem je, aby se rovnal referenčnímu vstupu.
• Prvky zpětné vazby
Ty měří výstup a posílají informace zpět ke kontrole.Poskytují systému aktuální stav.To umožňuje určit korekci.
• Signál zpětné vazby
Toto je vrácená informace o výstupní hodnotě.Představuje stav procesu.Systém to používá pro srovnání.

Obrázek 3. Princip činnosti řídicího systému
Princip činnosti řídicího systému začíná zadáním požadované vstupní hodnoty do systému.Systém pak porovná tuto hodnotu se skutečnou výstupní hodnotou.Rozdíl mezi nimi se nazývá chybový signál.Pokud chyba existuje, systém vygeneruje opravný signál.Tato oprava upraví proces tak, aby se snížila chyba.Výstup se mění a je znovu průběžně kontrolován.Cyklus se opakuje, dokud výstup těsně neodpovídá požadované hodnotě.
Řídicí systémy jsou hodnoceny podle toho, jak dobře fungují během provozu.Tyto charakteristiky popisují kvalitu a spolehlivost odezvy systému.
|
Charakteristika |
Popis |
|
Stabilita |
Výstup ano
nerozcházet se;se po narušení vrátí na ustálenou hodnotu |
|
Přesnost |
Konečná chyba ≤
±2–5 % nastavené hodnoty |
|
Přesnost |
Výstup
variace ≤ ±1 % při stejném vstupu |
|
Doba odezvy
|
Počáteční
reakce nastane během naměřené doby zpoždění (td) |
|
Čas vzestupu |
Čas od 10 %
na 90 % konečné hodnoty |
|
Doba vyřízení |
Vstoupí a
zůstává v pásmu ±2 %. |
|
Přestřelit |
Vrchol přesahuje
konečná hodnota podle % částky |
|
Ustálený stav
Chyba |
Konstantní
offset zbývající po stabilizaci |
|
Citlivost |
ΔVýstup /
ΔPoměr změny parametrů |
|
Robustnost |
Udržuje
provozu i přes změnu rušení |
|
Šířka pásma |
Provozuje
efektivně až do −3 dB mezní frekvence |
|
Opakovatelnost |
Stejný vstup
produkuje stejný výstup v rámci tolerance |
|
Spolehlivost |
Provozuje
bez poruchy po jmenovitou provozní dobu (MTBF) |
|
Tlumení |
Oscilace
rozpad určený poměrem tlumení ζ |
|
Rychlost
Odezva |
Celkový čas do
dosáhnout stabilního stavu |
Řídicí systémy jsou klasifikovány na základě toho, jak zacházejí s informacemi, signály a chováním odezvy.Jsou seskupeny podle využití zpětné vazby, formy signálu a matematického chování.

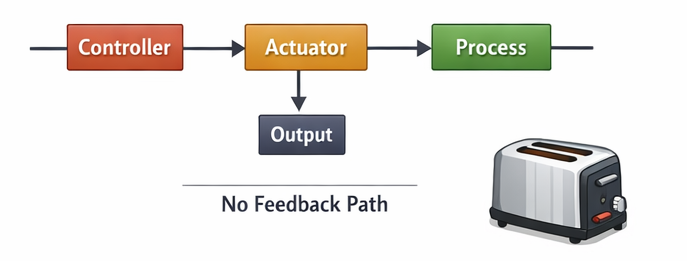

Obrázek 4. Schéma systému řízení s otevřenou smyčkou
Řídicí systém s otevřenou smyčkou je systém, kde výstup neovlivňuje činnost řízení.Systém odešle příkaz a předpokládá, že výsledek je správný, aniž by jej zkontroloval.Protože neexistuje žádná cesta zpětné vazby, nemůže automaticky opravit chyby nebo poruchy.Výkon závisí především na správné kalibraci a provozních podmínkách.Tyto systémy jsou jednoduché, levné a snadno se navrhují.Konečný výsledek však mohou ovlivnit změny zatížení nebo prostředí.Mezi běžné příklady patří časovač elektrického toustovače, ovládání časovače pračky a pevný časovač zavlažování.

Obrázek 5. Schéma systému řízení uzavřené smyčky
Řídicí systém s uzavřenou smyčkou je systém, který využívá zpětnou vazbu k automatické úpravě svého výstupu.Systém změří výsledek a porovná jej s požadovanou hodnotou.Pokud se objeví rozdíl, provede se oprava, aby se chyba snížila.Toto nepřetržité nastavení umožňuje přesný a stabilní provoz i za různých podmínek.Systémy s uzavřenou smyčkou poskytují lepší přesnost a spolehlivost než systémy s otevřenou smyčkou.Jsou široce používány v moderních aplikacích automatického řízení.Mezi typické příklady patří ovládání teploty klimatizace, tempomat vozidla a automatické regulátory napětí.

Obrázek 6. Nepřetržitý (analogový) řídicí signál
Nepřetržitý řídicí systém zpracovává signály, které se plynule mění v čase.Vstup a výstup existují v každém okamžiku bez přerušení.Tyto systémy obvykle pracují s analogovými elektrickými nebo mechanickými signály.Vzhledem k tomu, že signály jsou spojité, odezva je také hladká a přirozená.Systémy se spojitým časem se běžně vyskytují v tradičních analogových regulátorech.Jsou vhodné pro fyzikální procesy vyžadující okamžitou reakci.Příklady zahrnují analogové regulátory rychlosti, ovládání hlasitosti audio zesilovače a hydraulické ovládání polohy ventilu.

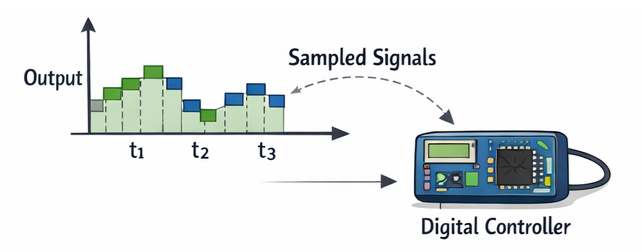

Obrázek 7. Diskrétní (digitální) řídicí signál
Systém řízení s diskrétním časem pracuje s použitím vzorkovaných datových signálů.Systém kontroluje a aktualizuje hodnoty pouze v určitých časových intervalech.Tyto signály jsou obvykle zpracovávány digitálními ovladači nebo mikroprocesory.Výstup se mění spíše krok za krokem než plynule.Takové systémy umožňují programovatelný provoz a flexibilní nastavení.Jsou široce používány v moderním elektronickém a počítačovém řízení.Příklady zahrnují řízení teploty založené na mikrokontroléru, digitální řízení otáček motoru a inteligentní domácí termostaty.

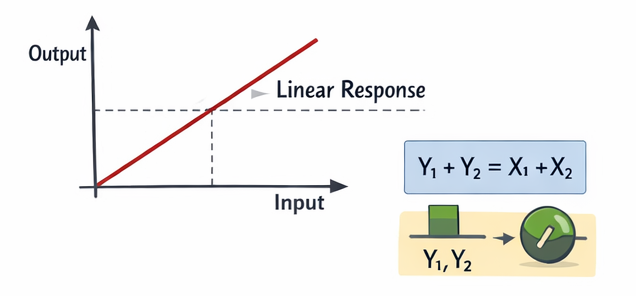

Obrázek 8. Vstupně-výstupní vztah lineárního systému
Lineární řídicí systém sleduje proporcionální vztah mezi vstupem a výstupem.Pokud se vstup zdvojnásobí, zdvojnásobí se za stejných podmínek i výstup.Tyto systémy splňují princip superpozice, kdy kombinované vstupy vytvářejí kombinované výstupy.Lineární chování umožňuje předvídatelnou a snadnou matematickou analýzu.Většina teoretických návrhů řízení předpokládá pro jednoduchost lineární provoz.Lineární modely pomáhají při navrhování stabilních a přesných systémů.Příklady zahrnují elektronické zesilovače s malým signálem a oblasti řízení motoru s nízkou zátěží.

Obrázek 9. Charakteristiky odezvy nelineárního systému
Nelineární řídicí systém má výstup, který není úměrný vstupu.Odezva se mění v závislosti na provozním rozsahu nebo podmínkách.Malé změny vstupu mohou způsobit velké odchylky výstupu nebo vůbec žádné změny.Často se objevují efekty jako saturace, hystereze a mrtvé zóny.Tyto systémy se obtížněji analyzují, ale přesněji reprezentují fyzikální procesy.Mnoho systémů se přirozeně chová nelineárním způsobem.Příklady zahrnují limity pohybu robotického ramene, chování magnetického pohonu a řízení průtoku ventilů v extrémních polohách.
Řídicí systémy zlepšují konzistenci a snižují manuální úsilí, ale také zavádějí složitost a náklady.
• Systém během provozu udržuje výkon blízko požadované hodnoty.
• Obsluha nemusí neustále seřizovat zařízení ručně.
• Stroje mohou běžet dlouhé hodiny bez častého zastavování.
• Systém automaticky koriguje změny podmínek.
• Provozní stav lze kontrolovat z panelu nebo vzdáleného displeje.
• Náklady na nastavení jsou vyšší než u jednoduchých manuálních systémů.
• K nastavení a servisu jsou zapotřebí kvalifikovaní pracovníci.
• Senzory a elektronické součásti mohou časem selhat.
• Hledání příčiny problémů může trvat déle.
• Systém je závislý na stabilní elektrické energii.
Řídicí systémy se používají jak v průmyslové automatizaci, tak v každodenních zařízeních pro automatické udržování správného provozu.
1. Průmyslová výroba
Výrobní stroje zachovávají stálé rozměry a kvalitu výrobků.Automatizované montážní linky využívají regulaci k zajištění opakovatelnosti.To snižuje množství odpadu a zvyšuje účinnost.
2. Regulace teploty
Topné a chladicí zařízení udržuje komfortní podmínky prostředí.Budovy spoléhají na automatické přizpůsobení ke stabilizaci vnitřního klimatu.To zlepšuje energetickou účinnost a komfort.
3. Dopravní systémy
Vozidla využívají řízení rychlosti a stability pro hladší provoz.Moderní vozy obsahují tempomat a trakční systémy.Ty zvyšují bezpečnost jízdy a výkon.
4. Energetické systémy
Elektrické sítě regulují úrovně napětí a frekvence.Generátory upravují výkon tak, aby odpovídal požadavku na zatížení.Tím je zajištěna stabilní dodávka elektřiny.
5. Robotika a automatizace
Roboti provádějí přesné polohování a pohybové úkoly.Automatizované stroje pracují nepřetržitě s vysokou přesností.To umožňuje pokročilou výrobu.
6. Lékařské vybavení
Zařízení během léčby udržují kontrolované provozní podmínky.Monitorovací zařízení udržuje hodnoty v bezpečných mezích.To zvyšuje bezpečnost a spolehlivost pacientů.
7. Domácí spotřebiče
Každodenní zařízení automaticky spravují provozní nastavení.Pračky a chladničky udržují řádné provozní podmínky.To zjednodušuje každodenní úkoly.
8. Letecké systémy
Letadla a drony udržují stabilní letové podmínky.Automatické navádění udržuje správnou orientaci a nadmořskou výšku.To podporuje spolehlivou navigaci.
Tyto technologie spolu úzce souvisejí, ale slouží různým inženýrským účelům v rámci moderních elektronických a průmyslových produktů.
|
Funkce |
Ovládání
Systém |
automatizace |
Vložené
Systém |
|
Hlavní zaměření |
Regulace
proměnné |
Proces
provedení |
Zařízení
operace |
|
Účel |
Udržovat
požadovanou hodnotu |
Provádějte úkoly
automaticky |
Běh vyhrazený
funkcí |
|
Rozsah |
Specifické
chování procesu |
Celý
pracovní postup
|
Svobodný
produktové zařízení |
|
Rozhodnutí
Schopnost |
Na základě
naměřené hodnoty |
Na základě
naprogramovaná logika |
Na základě
firmware |
|
Použití zpětné vazby |
Často
vyžadováno |
Volitelné |
Volitelné |
|
Typ hardwaru |
Senzory a
akční členy |
Stroje a
ovladače |
Mikrokontrolér
deska |
|
Softwarová role |
Výpočet
a oprava |
Sekvenování
a koordinace |
Zařízení
řídící logiku |
|
Typ odezvy |
Kontinuální
úprava |
Úkol
provedení |
Funkční provoz |
|
Velikost systému |
Malé až
střední |
Střední až
velký |
Velmi malé |
|
Flexibilita |
Mírný |
Vysoká |
Omezené |
|
Čas
Požadavek |
Vysoká |
Mírný |
Vysoká |
|
Aplikace
úroveň |
Úroveň procesu |
Úroveň rostlin |
Úroveň produktu |
|
Příklad |
Teplota
ovládání |
Továrna
výrobní linka |
Chytré hodinky |
|
Integrace |
Část
automatizace |
Obsahuje
řídicí systémy |
Podporuje obojí |
Řídicí systémy udržují stabilitu nepřetržitým porovnáváním skutečného výkonu s cílovou hodnotou a opravou jakékoli chyby.Jejich výkon závisí na základních prvcích, jako je zpětná vazba, činnost regulátoru a řízený proces.Různé klasifikace definují, jak jsou signály zpracovávány a jak přesně systém reaguje na poruchy.Díky těmto schopnostem jsou řídicí systémy široce používány v průmyslu, dopravě, energetice, lékařských přístrojích a každodenním vybavení.
Zašlete prosím dotaz, budeme odpovědět okamžitě.
Regulátor je pouze rozhodovacím zařízením (jako PLC nebo PID regulátor).Řídicí systém zahrnuje regulátor plus senzory, akční členy a regulovaný proces.
PID regulace využívá proporcionální, integrální a derivační akce k minimalizaci chyb rychle a hladce.Zlepšuje stabilitu, přesnost a rychlost odezvy ve většině průmyslových systémů.
Oscilace nastává, když jsou korekce příliš agresivní nebo zpožděné.Špatné ladění, pomalé snímače nebo přílišné zesílení způsobují opakované překmity výstupu.
K nasycení aktuátoru dojde, když aktuátor dosáhne svého fyzického limitu a nemůže dále zvyšovat výkon.To zabraňuje systému opravovat velké chyby.
Používají metody ladění, filtry nebo prediktivní algoritmy ke kompenzaci zpoždění, aby se oprava uskutečnila ve správný čas.
