Průvodce rezistorem 4,7 kΩ: Barevný kód, použití, testování a srovnání hodnot

Rezistor 4,7 kΩ je běžná elektronická součást používaná pro řízení proudu a nastavování napětí v obvodech.Tento článek vysvětluje, co hodnota znamená, jak číst její barevné pruhy a jaké jsou její hlavní specifikace.Také ukazuje, kde se běžně používá, jako jsou pull-up a pull-down signály, řízení tranzistorů a děliče napětí.Dozvíte se také, jak to zkontrolovat pomocí multimetru a jak je to ve srovnání s odpory 10 kΩ a 47 kΩ.

Katalog

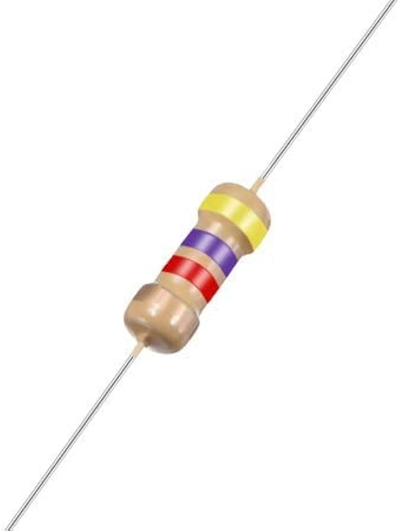

Obrázek 1. Axiální rezistor 4,7 kΩ

Co je to rezistor 4,7 kΩ?

Rezistor 4,7 kΩ je rezistor s hodnotou odporu 4 700 ohmů (Ω).„kΩ“ znamená kiloohmy, takže 4,7 kΩ = 4,7 × 1 000 Ω = 4 700 Ω.V obvodu se tato hodnota běžně používá ke snížení proudu na bezpečnější úroveň nebo k nastavení úrovně napětí v uzlu.Pomáhá udržovat signály stabilní tím, že řídí, kolik proudu může protékat cestou.Jednoduše řečeno, odpor 4,7 kΩ je standardní hodnota používaná k řízení proudu nebo tvarového napětí, aniž by obvod příliš čerpal.

Elektrické specifikace rezistoru 4,7 kΩ

Rezistor 4,7 kΩ lze vyrobit v mnoha typech a velikostech, takže jeho specifikace se liší podle série a výrobce.Níže uvedená tabulka uvádí běžné, měřitelné specifikace, které uvidíte v datových listech.

Specifikace	Typický rozsah
Nominální odpor	4,7 kΩ (4 700 Ω)
Tolerance	±0,1 %, ±0,5 %, ±1 %, ±2 %, ±5 %
Výkon (axiální)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Výkon (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Teplota koeficient (TCR)	25, 50, 100, 200, 300 ppm/°C
Provozní teplotní rozsah	-55 °C až +155 °C (liší se podle typu)
Maximálně funkční napětí	~50 V až 500 V (závisí na balení/výkonu)
Maximální přetížení napětí	Vyšší než pracovní napětí (závisí na sérii)
Velikost balení (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Velikost těla (axiální)	Záleží na příkon (delší tělo pro vyšší W)
Rezistor technologie	Tlustý film, tenký film, kovový film, drátěný
Dlouhodobě stabilitu	např. ±(0,2 % až 1 %) po dobu 1 000 hodin (závisí na typu)
Hluk (příbuzný)	Nižší kov/tenký film, vyšší u některých tlustých filmů
Napětí koeficient	Obvykle nízký;specifikováno více v přesných typech
vlhkost / environmentální hodnocení	Liší se (univerzální až vysoce spolehlivá řada)

Barevné označení rezistoru 4,7 kΩ

Mnoho rezistorů 4,7 kΩ používá barevné pásy, takže můžete rychle identifikovat hodnotu.Počet pásem (4, 5 nebo 6) hlavně mění počet zobrazených číslic a zda jsou zahrnuty další informace, jako je teplotní koeficient.

4pásmový barevný kód

Obrázek 2. 4-pásmový barevný kód 4,7 kΩ

kapela Pozice	Barva	Význam	Hodnota
1. pásmo	Žlutá	1. číslice	4
2. pásmo	Fialová	2. číslice	7
3. pásmo	Červená	Násobitel	×100 (10²)
4. kapela	Zlato	Tolerance	±5 %

První dvě pásma dávají číslo 47. Třetí pásmo (červené) znamená násobit 100, tedy 47 × 100 = 4 700 Ω.To je 4,7 kΩ.Zlatý pásek ukazuje, že odpor se může lišit o ±5 % od uvedené hodnoty.

5pásmový barevný kód

5-pásmový rezistor přidává další číslici, takže hodnota používá tři platné číslice před násobitelem.To se běžně používá pro díly s užší tolerancí.

Obrázek 3. 5pásmový barevný kód 4,7 kΩ

kapela Pozice	Barva	Význam	Hodnota
1. pásmo	Žlutá	1. číslice	4
2. pásmo	Fialová	2. číslice	7
3. pásmo	Černá	3. číslice	0
4. kapela	Hnědá	Násobitel	×10 (10¹)
5. kapela	Hnědá	Tolerance	±1 %

První tři pásma tvoří 470. Pásmo násobiče (hnědé) znamená ×10, tedy 470 × 10 = 4 700 Ω.To se rovná 4,7 kΩ.Poslední pruh (hnědý) označuje toleranci ±1 %, což je obecně přesnější než běžné 4pásmové díly.

6pásmový barevný kód

6pásmový rezistor obsahuje kromě tolerance pásmo teplotního koeficientu (tempco).To je užitečné, když vám záleží na stabilitě hodnoty při změnách teploty.

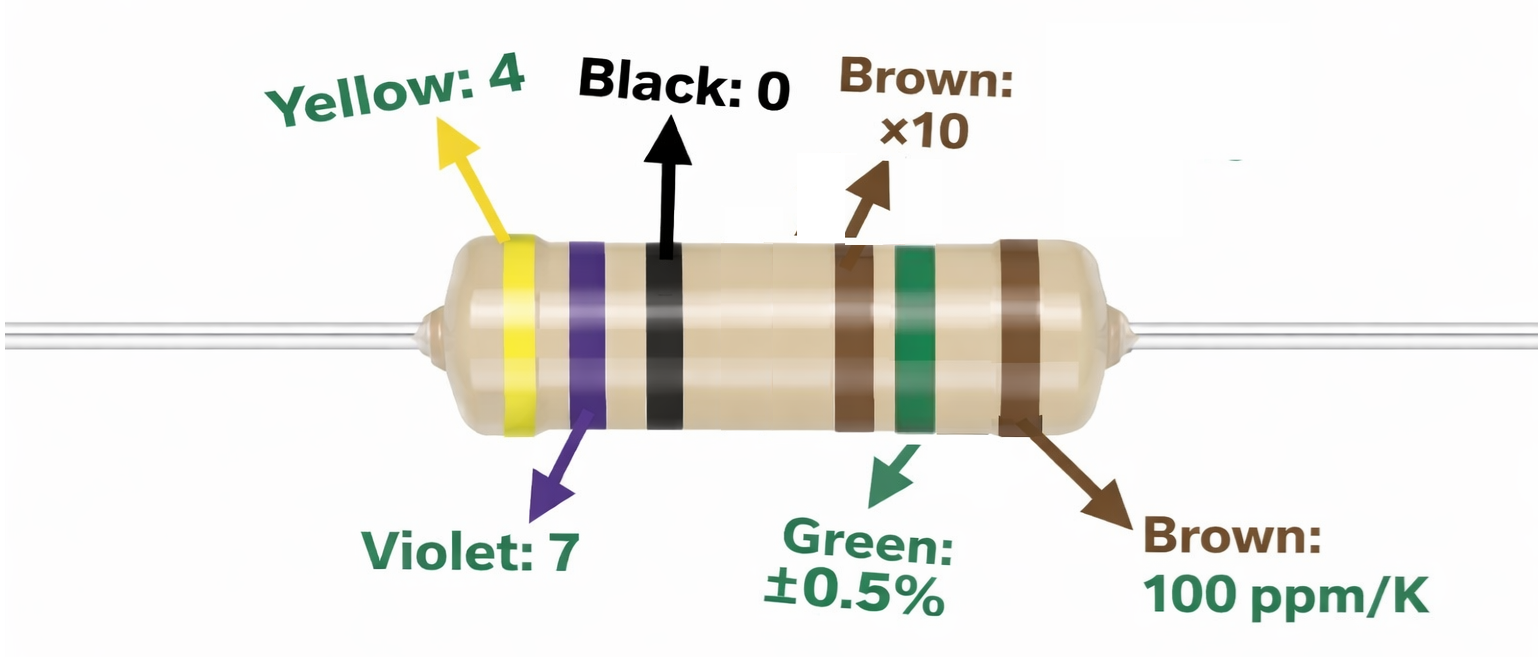

Obrázek 4. 6pásmový barevný kód 4,7 kΩ

kapela Pozice	Barva	Význam	Hodnota
1. pásmo	Žlutá	1. číslice	4
2. pásmo	Fialová	2. číslice	7
3. pásmo	Černá	3. číslice	0
4. kapela	Hnědá	Násobitel	×10 (10¹)
5. kapela	Zelená	Tolerance	±0,5 %
6. kapela	Hnědá	Tempco	100 ppm/°C

Zelený pruh znamená, že odpor se může měnit o ±0,5 % od 4,7 kΩ.Hnědé pásmo tempco znamená změnu odporu o 100 ppm/°C, což je 0,01 % na °C (protože 100 ppm = 100/1 000 000).Nižší hodnoty ppm/°C obvykle znamenají lepší stabilitu, když teploty rostou nebo klesají.To je důvod, proč se 6-pásmové rezistory často používají tam, kde záleží na stálém odporu nad teplotou.

Aplikace rezistoru 4,7 kΩ

Rezistor 4,7 kΩ je „střední“ hodnota, která vyhovuje mnoha praktickým návrhům, zejména kolem logických signálů a obvodů s malým signálem.Níže jsou uvedeny běžné způsoby použití v obvodech.

1. Pull-up rezistor pro digitální vstupy

4,7 kΩ pull-up pomáhá digitálnímu vstupu číst čisté HIGH, když je spínač nebo výstup otevřený.Poskytuje dostatečně silný přítah pro potlačení malého hluku, ale stále udržuje rozumný proud, když je vlasec stažen LOW.Tato hodnota je široce vidět na vstupech mikrokontroléru a výstupech s otevřeným odtokem.Je také běžné na sdílených signálních vedeních, kde záleží na stabilitě.

2. Pull-down rezistor pro stabilní LOW stav

Posuv 4,7 kΩ udržuje signál na LOW, když jej nic neřídí.Tím se zabrání „plovoucím“ vstupům, které mohou náhodně změnit stav.Často se používá s tlačítky, výstupy senzorů a aktivačními kolíky.Hodnota je dostatečně silná, aby definovala jasnou úroveň, aniž by obvod zatěžoval.

3. Předpětí tranzistoru ve stupních malého signálu

V sekcích BJT nebo MOSFET ovladačů se 4,7 kΩ často používá k nastavení cesty předpětí pro uzel základny/brány.Pomáhá řídit, jak silně řídicí signál řídí tranzistorový vstup.Mnozí jej volí, když chtějí pevnou řídicí cestu bez nadměrného proudu měniče.Pomáhá také zabránit tomu, aby vstup zůstal nabitý, když se odpojí řídicí signál.

4. Dělič napětí pro referenční nebo snímací uzly

Rezistor 4,7 kΩ je běžně spárován s dalším rezistorem, aby vytvořil dělič pro předvídatelné napětí uzlu.Používá se pro měřítko vstupu, nastavení reference a obvody pro čtení snímačů.Hodnota je praktická, protože nevyžaduje příliš velké součásti a stále udržuje proud děliče mírný.Je také snadné sladit se s mnoha standardními hodnotami odporu.

5. Tlumení signálního vedení nebo mírné zatížení

V některých signálových cestách se 4,7 kΩ používá jako lehká zátěž, aby se snížilo nežádoucí plovoucí nebo utvářelo chování uzlu.Může pomoci uklidnit malý šum na vysokoimpedančních linkách.To je běžné u analogových vstupů a vstupů komparátoru.Cílem je stabilnější uzel, aniž by se z něj stal těžký náklad.

Jak otestovat rezistor 4,7 kΩ pomocí multimetru?

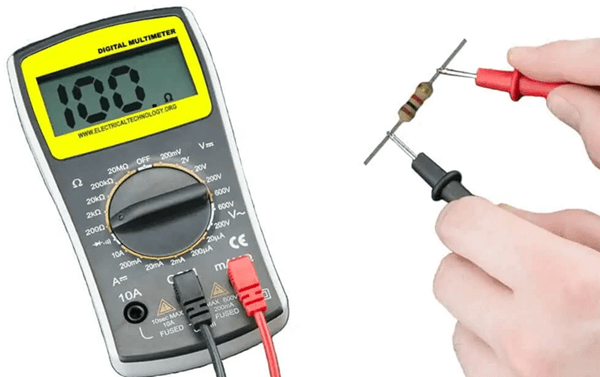

Obrázek 5. Měření odporu pomocí digitálního multimetru

Rychlá kontrola multimetrem potvrdí, zda je odpor blízko očekávané hodnoty.To je užitečné při odstraňování problémů nebo třídění dílů.

Krok 1: Nastavte správně multimetr

Zapněte multimetr a nastavte jej do režimu odporu (Ω).Pokud je váš měřič s manuálním rozsahem, vyberte rozsah nad 4,7 kΩ, například 20 kΩ.Ujistěte se, že jsou sondy zapojeny do správných portů (COM a Ω).Krátce se dotkněte špiček sondy, abyste viděli, že glukometr reaguje normálně.

Krok 2: Před měřením izolujte rezistor

Pro co nejpřesnější čtení by měl být odpor měřen mimo obvod.Pokud je stále připájen na desce, další díly mohou vytvářet paralelní cesty, které mění čtení.Pokud vyjmutí není možné, zvedněte jednu nohu odporu, aby již nebyl plně zapojen.Tento krok zabraňuje falešným hodnotám, které vypadají příliš nízko.

Krok 3: Změřte hodnotu odporu

Podržte jednu sondu na každém vodiči rezistoru.Udržujte pevný kontakt, aby hodnota neskočila kvůli špatnému připojení.Odečtěte zobrazený odpor a poznamenejte si, zda se blíží 4,70 kΩ.Malý posun je normální v závislosti na toleranci odporu.

Krok 4: Posuďte výsledek pomocí očekávaného rozsahu

Porovnejte naměřenou hodnotu s tolerancí odporu, pokud ji znáte.Pro běžnou ±5% část je normální rozsah asi 4,465 kΩ až 4,935 kΩ.Pro část ±1 % je normální rozsah asi 4,653 kΩ až 4,747 kΩ.Pokud měřič ukazuje OL (otevřená čára) nebo hodnotu daleko mimo očekávaný rozsah, může být poškozen odpor nebo může být nesprávné nastavení měření.

Porovnání rezistorů 4,7 kΩ vs 10 kΩ vs 47 kΩ

Tyto tři hodnoty se často používají pro stejné „úlohy“ (jako jsou pull-ups, bias paths a děliče), ale chovají se odlišně, protože odpor mění proud a zatížení.Níže uvedená tabulka ukazuje praktické elektrické rozdíly a kdy se každá hodnota obvykle volí.

Vlastnosti	4,7 kΩ	10 kΩ	47 kΩ
Aktuálně v 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Aktuálně ve 12 V	2,55 mA	1,20 mA	0,255 mA
Odpor poměr na 4,7 kΩ	1×	2,13× vyšší	10× vyšší
Pokles napětí přes odpor při 1 mA	4,7 V	10 V	47 V
Ztráta výkonu při 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Moc ztráta při 12V	30,6 mW	14,4 mW	3,06 mW
RC čas konstantní s kondenzátorem 100 nF	0,47 ms	1,00 ms	4,70 ms
RC přerušení frekvence s 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Aktuální změna na 1 V nárůst	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Výstup impedanční příspěvek v děliči	Nízká	Střední	Vysoká
Doba nabíjení na 63 % se 100 nF	0,47 ms	1,00 ms	4,70 ms
Doba nabíjení na ~99 % (≈5τ)	2,35 ms	5,00 ms	23,5 ms
Typické ADC impedanční efekt zdroje	Minimální chyba	Přijatelné chyba	Znatelné chyba možná
Citlivost na svodový proud (chyba úniku 1 µA)	Chyba 0,47 %.	Chyba 1,0 %.	Chyba 4,7 %.
Relativní rychlost ustálení signálu	Rychle	Mírný	Pomalu

Závěr

Rezistor 4,7 kΩ poskytuje vyvážený odpor, který dobře funguje v mnoha obvodech.Jeho barevný kód ukazuje jeho hodnotu a přesnost a test multimetrem potvrzuje, zda stále funguje správně.Často se používá k udržení stabilních signálů, řízení tranzistorových vstupů a vytváření pevných napěťových úrovní.Ve srovnání s nižšími nebo vyššími hodnotami odebírá mírný proud a zůstává spolehlivý, proto je široce používán.
