Komplexní průvodce testováním elektrické kontinuity: Nástroje, techniky a aplikace

Testování elektrické kontinuity je klíčovou kontrolou, která zajistí, že elektřina může volně protékat obvody a komponenty, jako jsou ty, které se nacházejí v každodenních pomůckách a velkých průmyslových strojích.Tento podrobný průvodce se ponoří do toho, proč je testování elektrické kontinuity důležité, jak se to dělá, a použité hlavní nástroje, jako jsou multimeter a testeři kontinuity.Vysvětlením testovacích kroků a jejich využití při udržování systémů probíhajícího hladce a bezpečně se tento článek zaměřuje na to, jak důležité je toto testování zabránit selháním a zajistit, aby elektrická nastavení fungovala dobře.

Katalog

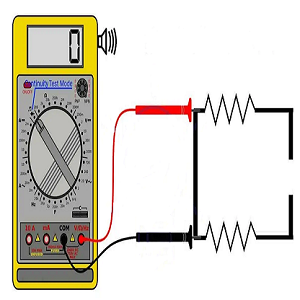

Přehled popisu testování elektrické kontinuity

Testování elektrické kontinuity je diagnostická technika používaná k ověření, zda elektrický obvod nebo komponenta může umožnit nepřetržitý tok proudu.Tento test hodnotí úplnost obvodu a zajišťuje, aby elektřina mohla projít skrz něj bez setkání s přestávkami nebo poruchami.Proces zahrnuje použití specializovaných nástrojů, jako jsou multimetry nebo testery kontinuity, které do obvodu zavádějí malý proud nebo napětí a monitorují jeho chování.Kompletní obvod, kde proud teče bez přerušení, je považován za „nepřetržitý“, zatímco jakékoli narušení způsobené přestávkou, volným připojením nebo chybou naznačuje ztrátu kontinuity.Tato technika je užitečná pro stanovení provozní integrity různých elektrických komponent, jako jsou přepínače, pojistky, dráty a připojení.Testování kontinuity je často reprezentováno v elektrických schématech specifickými symboly, což umožňuje technikům snadno identifikovat body pro kontrolu.Tato přímá a neinvazivní metoda se používá v jednoduchých i složitých elektrických systémech, protože poskytuje okamžitou zpětnou vazbu o tom, zda obvod funguje, jak je zamýšlený.Celkově slouží testování elektrické kontinuity jako první krok při identifikaci a řešení problémů v elektrických systémech, což z něj činí jádro účinných postupů údržby a řešení problémů.

Účel testování elektrické kontinuity

Hlavním účelem testování elektrické kontinuity je zajistit spolehlivost a funkčnost elektrických obvodů a komponent.Stanovením, zda obvod umožňuje nepřetržitý tok proudu, pomáhá tento test identifikovat problémy, jako jsou přestávky, volná připojení nebo vadné komponenty, které by mohly ohrozit výkon systému.Testování kontinuity hraje roli při rutinní údržbě ověřením integrity elektrických systémů a zajišťuje, že jsou schopny fungovat tak, jak je navrženo.Navíc pomáhá předcházet větším problémům tím, že včas detekuje potenciální chyby, zabrání nákladným opravám, poškozením vybavení nebo dokonce nebezpečných situací, jako jsou elektrické požáry.V scénářích odstraňování problémů zjednodušuje testování kontinuity diagnostický proces stanovením přesného umístění problému, což umožňuje soustředit se spíše na konkrétní oblasti než provádět rozsáhlé inspekce.Zajišťuje také bezpečnost během elektrických oprav potvrzením, že obvody jsou řádně de-onemocněny před začátkem jakékoli práce.V nastavení výroby a kontroly kvality se testování kontinuity používá k ověření, že nově postavené elektrické komponenty splňují standardy výkonu.Účel testování kontinuity přesahuje pouhé identifikaci chyb, také zajišťuje spolehlivost systému, zvyšuje bezpečnost a snižuje prostoje v obytných i průmyslových aplikacích.

Důležitost testování elektrické kontinuity při údržbě a odstraňování problémů

Testování elektrické kontinuity je potřeba údržby a odstraňování problémů s elektrickými obvody, protože zajišťuje bezpečnost, spolehlivost a účinnost těchto systémů.Pravidelná údržba se silně spoléhá na testování kontinuity pro posouzení integrity obvodů a identifikace potenciálních chyb, než se vyvinou do hlavních problémů.Proaktivní detekcí problémů, jako jsou volné spojení, zkorodované dráty nebo rozbité komponenty, testování kontinuity minimalizuje riziko neočekávaných poruch, které by mohly vést k nákladným opravám, provozním prostojům nebo bezpečnostním rizikům.Během odstraňování problémů je testování kontinuity důležitým diagnostickým nástrojem, který pomáhá určit kořenovou příčinu poruchy obvodu.Spíše než zbytečně nahradit více komponent, můžete použít testování kontinuity k izolaci přesného umístění poruchy a ušetřit čas a zdroje.Testování kontinuity zvyšuje elektrickou bezpečnost tím, že ověřuje, že obvody jsou deenergizovány před zahájením údržby nebo oprav, což snižuje riziko náhodných šoků.Ve složitých systémech, kde interaguje více obvodů, testování kontinuity zajišťuje, že každá jednotlivá cesta funguje správně, což brání kaskádovým selháním.Jeho důležitost se vztahuje na širokou škálu aplikací, od domácích elektrických oprav po údržbu průmyslového systému.

Přehled testeru elektrické kontinuity

Tester kontinuity je diagnostický nástroj určený ke kontrole, zda elektrický obvod tvoří úplnou a nepřerušenou cestu.Obvykle se skládá z sondy, testovacího olova a indikátoru, jako je světlo nebo bzučák, který se aktivuje, když je obvod spojitý.Tento nástroj hraje roli při identifikaci přestávek, volných připojení nebo chyb v kabeláži, což zajišťuje, že elektřina může proudit nepřetržitý mezi dvěma body.Díky jeho jednoduchosti a efektivitě z něj činí neocenitelný aktivum pracující na elektrických systémech.I když není navržen tak, aby měřil napětí, odpor nebo proud, jeho jedinečné zaměření na kontinuitu poskytuje rychlý, spolehlivý a bezpečný způsob řešení problémů s obvody.Díky tomu je užitečný během opravy, montáže nebo údržby elektrických zařízení, od domácích spotřebičů po průmyslové stroje.Testeři kontinuity jsou všestranní a přicházejí v různých podobách, včetně testerů ve stylu pera a integrovaných do multimetrů.Navzdory svému základnímu designu je nástroj vysoce účinný a zajišťuje, že elektrické systémy fungují bezpečně a efektivně.

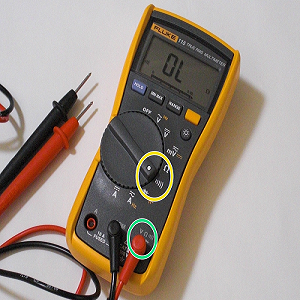

Obrázek 2. Tester elektrické kontinuity

Komponenty a funkčnost

Tester kontinuity je přímé zařízení složené z několika klíčových komponent, které spolupracují při určování přítomnosti nepřerušené elektrické cesty.Mezi hlavní části patří sonda pro kontaktování jednoho bodu obvodu, testovací olovo (často s aligátorovým klipem) pro připojení k druhému bodu a mechanismus indikátoru, jako je LED světlo nebo zvukový bzučák.Když jsou sondy umístěny na dvou koncích obvodu, tester pošle obvod malý signál s nízkým proudem.Pokud je obvod kompletní a má kontinuitu, signál volně teče, což způsobí, že se indikátor rozsvítí nebo vydává zvuk.Pokud je obvod rozbitý, tester zůstane tichý a tmavý a upozorní na problém.Některé modely mohou zahrnovat další funkce, jako je kompartment baterie pro napájení zařízení nebo ochranu přetížení, aby byla zajištěna bezpečnost během používání.Navzdory jejich jednoduchosti jsou testeři kontinuity vysoce efektivní při určování problémů s elektrickým zapojením, přepínači, pojistkách a dalších komponentách.Jejich funkce je zcela založena na detekci úplné cesty pro proud, díky čemuž je bezpečná, uživatelsky přívětivá a neocenitelná pro rychlé a přesné řešení problémů.

Jak se liší od jiného testovacího zařízení?

Testeři kontinuity se liší od ostatních elektrických testovacích zařízení z hlediska účelu, funkčnosti a složitosti.Na rozdíl od multimetrů, které mohou měřit napětí, odpor a proudové nebo izolační testery určené ke kontrole integrity izolačních materiálů, slouží testeru kontinuity jedinému soustředěnému účelu: identifikace, zda je obvod kompletní nebo rozbitý.Tato jednoduchost umožňuje rychlejší a intuitivnější provoz, díky čemuž je ideální nástroj pro rychlé řešení problémů.Zatímco zařízení jako měřiče svorky nebo testery napětí vyžadují k interpretaci hodnot vyšší úroveň technických znalostí, tester kontinuity poskytuje přímou zpětnou vazbu, obvykle ve formě světla nebo zvuku, kterému mohou i začátečníci snadno porozumět.Další rozlišení spočívá v bezpečí a použitelnosti.Testeři kontinuity pracují s velmi nízkými proudy a snižují riziko náhodných šoků nebo poškození citlivých elektronických součástí.Jejich kompaktní a lehký design zvyšuje přenositelnost a umožňuje pohodlné využití v těsných prostorech nebo opravách na místě.Zatímco pro pokročilejší diagnostiku a měření jsou nezbytné jiné testovací nástroje, jednoduchost a účinnost testeru kontinuity z něj činí preferovanou volbu pro identifikaci přestávek v zapojení, kontrolu spínačů nebo ověření připojení v různých elektrických systémech.

Přehled multimetrů

Multimetr je univerzální a multifunkční elektronické zařízení používané k měření různých elektrických vlastností, včetně napětí, proudu a odporu.Je to důležitý nástroj nabízející přesnou diagnostiku pro elektrické a elektronické systémy.Multimetry přicházejí ve dvou hlavních typech: digitální a analogové, z nichž každá zajišťuje konkrétní preference a aplikace.Jednou z nejdůležitějších rysů multimetru je jeho schopnost provádět testování kontinuity, což umožňuje určit, zda je elektrický obvod kompletní nebo přerušen.Na rozdíl od vyhrazených testerů kontinuity nabízejí multimetry další výhodu měření jiných parametrů, což z nich činí komplexnější nástroj pro diagnostiku a opravu elektrických problémů.Ať už testování zapojení domácnosti, automobilové obvody nebo elektronické komponenty, multimetry jsou ceněny za jejich přesnost a všestrannost.Mnoho moderních digitálních modelů zahrnuje další funkce, jako je automatické rozpětí, držení dat a ochrana přetížení, což dále zvyšuje jejich funkčnost.S multimetrem můžete řešit širokou škálu problémů, od identifikace vadných komponent až po zajištění správných úrovní napětí ve složitých systémech.

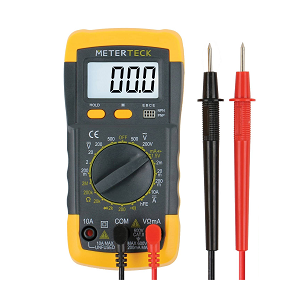

Obrázek 3. Multimeters

Funkce pro testování kontinuity

Multimetry zahrnují několik funkcí, díky nimž jsou vysoce efektivní pro testování kontinuity a kombinují funkčnost vyhrazeného testeru kontinuity s všestranností dalších schopností měření.V režimu kontinuity posílá multimetr malý proud testovaným obvodem.Pokud je obvod dokončen, vydává zvukové pípnutí nebo zobrazí na obrazovce čtení, což ukazuje na přítomnost kontinuity.Tato slyšitelná zpětná vazba je zvláště užitečná pro provoz hands-free v situacích, kdy je vizuální potvrzení obtížné.Zejména digitální multimetry excelují v testování kontinuity kvůli jejich přesnosti a snadnému použití.Funkce, jako je automatické rozpětí, zajišťují, aby se zařízení automaticky přizpůsobilo správnému nastavení, zatímco podsvícené obrazovky a ergonomické návrhy způsobují, že provoz je přímým i v náročných prostředích.Mnoho multimetrů také zahrnuje ochranu přetížení pro ochranu zařízení a testovaný obvod.Ve srovnání se samostatným testerem kontinuity poskytuje multimetr další kontext, jako je úroveň odporu obvodu, který může pomoci diagnostikovat částečnou kontinuitu nebo identifikovat slabá spojení.Integrací testování kontinuity do multifunkčního nástroje nabízí multimetry pohodlí, přesnost a spolehlivost pro širokou škálu úkolů pro odstraňování elektrických potíží.

Rozdíly mezi digitálními a analogovými modely

Digitální a analogové multimetry se liší v jejich provozu, displeji a celkovém výkonu, z nichž každá nabízí zřetelné výhody pro testování kontinuity a obecnou elektrickou diagnostiku.Digitální multimetry (DMMS) mají digitální obrazovku, která poskytuje přesné a snadno čitelné numerické výsledky.Často jsou vybaveny pokročilými funkcemi, jako jsou automatické rozpětí, pípnutí kontinuity a ochrana přetížení, což z nich činí vysoce uživatelsky přívětivé a vhodné pro širokou škálu úkolů.Jejich přesnost a schopnost měřit nízké proudy nebo úrovně odporu z nich činí preferovanou volbu pro profesionály.Analogové multimetry na druhé straně používají jehlu k zobrazení odečtů na odstupňované stupnici.I když jim mohou chybět některé z pokročilých funkcí svých digitálních protějšků, vynikají v poskytování vizuální zpětné vazby v reálném čase, což může být užitečné pro pozorování trendů, jako jsou kolísající úrovně napětí.Analogové modely však mohou být méně přesné a obtížnější číst, zejména pro začátečníky.Pokud jde o testování kontinuity, digitální multimetry jsou díky jejich slyšitelným ukazatelům a vysoké citlivosti obecně efektivnější a snadnější použití.Naproti tomu analogové modely jsou vhodnější pro úkoly, které vyžadují monitorování postupných změn a nabízejí hmatatelnější a vizuální zážitek.

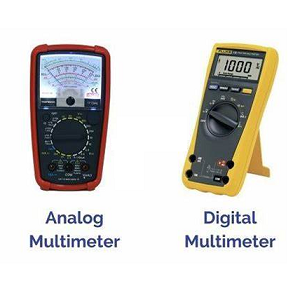

Obrázek 4. Digitální a analogové modely

Kroky k použití testeru kontinuity

Krok 1: Zkontrolujte tester

Před použitím testeru kontinuity je důležité zajistit, aby samotné zařízení fungovalo správně.Začněte kontrolou testeru pro jakékoli viditelné známky poškození nebo opotřebení, jako jsou roztřepené dráty nebo volné komponenty.Pokud je tester napájen z baterie, zkontrolujte, zda je baterie nabita nebo má dostatek energie k provozu.Nízká baterie by mohla způsobit, že tester poskytne nespolehlivé výsledky nebo nedokáže úplně fungovat.Dále potvrďte, že nastavení zařízení je podle pokynů výrobce správně nakonfigurována.Mnoho testerů zahrnuje funkci auto-testu nebo určený kalibrační proces, použijte je k ověření, že tester je před pokračováním v pracovním stavu.Přijetí tohoto předběžného kroku zajišťuje přesnost vašich čtení a zabraňuje nesprávné diagnóze problémů s obvody.

Krok 2: Identifikujte testovací body

Další krok zahrnuje identifikaci konkrétních bodů v obvodu, kde máte v úmyslu otestovat kontinuitu.Tyto body mohou zahrnovat konektory, terminály, přepínače nebo spojení kabelů.Chcete -li to provést efektivně, poraďte se s obvodovým diagramem nebo schématem zapojení, pokud je k dispozici, protože může poskytnout jasné porozumění rozložení obvodu.To je užitečné ve složitých systémech s více cestami a komponenty.Vytvořte plán pro systematické testování každého bodu, takže náhodně nepřeskočíte ani přehlédnete žádnou část obvodu.Přesně vědět, kam se test umístit, minimalizuje hádání a zajišťuje, že proces testování je efektivní a důkladný.

Krok 3: Použijte testovací vodiče

Jakmile jste identifikovali testovací body, umístěte test vede na určených místech v obvodu.Testeři kontinuity mají obvykle dva vodiče: jednu červenou (pozitivní) a jednu černou (negativní), které pomáhají zajistit správnou orientaci a identifikaci.Pečlivě připevněte vodiče k testovaným komponentám a ujistěte se, že vytvářejí pevný a stabilní kontakt.Volný nebo nesprávný kontakt může vést k falešným hodnotám, což vede k nesprávným závěrům o stavu obvodu.V některých případech budete možná muset použít svorky nebo sondy pro bezpečnější připojení, zejména pokud pracujete v těsném prostoru nebo testujete více komponent.Použitím potenciálních zákazníků s přesností snížíte riziko chyby a zvýšíte spolehlivost výsledků testu.

Krok 4: Interpretujte zpětnou vazbu

Po použití testovacích vodičů sledujte zpětnou vazbu poskytovanou testerem kontinuity.Většina testerů používá zvukový signál, jako je stabilní pípnutí nebo vizuální indikátor, jako je světlo nebo digitální displej, aby zprostředkoval, zda je obvod dokončen.Kontinuální pípnutí nebo indikátor osvětlení obvykle znamená, že mezi zkušebními body existuje nepřerušená elektrická cesta, což ukazuje na správnou kontinuitu.Naopak, nepřítomnost pípnutí, světla nebo jiné zpětné vazby obecně znamená, že v obvodu dochází k přerušení, jako je poškozený vodič nebo vadné spojení.V některých pokročilých testerech může displej poskytnout další informace, jako jsou hodnoty odporu, aby pomohly tento problém dále diagnostikovat.Pečlivě si všimněte zpětné vazby a v případě potřeby dvakrát zkontrolujte výsledky opakováním stejných bodů, abyste vyloučili jakékoli nesrovnalosti.Správná interpretace zpětné vazby je klíčem k určení, zda obvod funguje tak, jak je zamýšlený nebo vyžaduje opravu.

Symbol testeru kontinuity

Symbol testeru kontinuity, prvek v elektrických schématech působících jako univerzální zkratka pro identifikaci a testování vodivých cest v obvodu.Tento symbol je reprezentován jako nepřetržitá čára spojující dva body.Někdy může zahrnovat šipky, které označují směr proudového toku.Je to jednoduchý, ale efektivní design umožňuje mu jasně předávat informace v okružních diagramech, kde je prostor omezený.Symbol testeru kontinuity označuje oblasti, kde je třeba ověřit kontinuitu elektrické cesty, což zajišťuje funkce obvodu, jak bylo zamýšleno.Symbol testeru kontinuity je více než jen součástí schématu, je to praktický nástroj, který přináší elektrickou diagnostiku a opravu účinnost a jasnost.Použitím této standardizované reprezentace můžete rychle identifikovat body v obvodu, které vyžadují testování.Tím se zrychluje proces odstraňování problémů a zkrátí čas strávený hledáním problémů ve složitých systémech.Rozpoznání tohoto symbolu umožňuje s jistotou a bez zmatení navigovat schémata.

Obrázek 5. Symbol testeru kontinuity

Obrázek 6. Symbol testeru kontinuity

Výhody standardizace

Konzistence symbolu testeru kontinuity napříč technickými dokumenty hraje roli při zvyšování komunikace.Protože se jedná o standardizovaný symbol, mohou to různá průmyslová odvětví a regiony snadno interpretovat a porozumět.Tato standardizace podporuje lepší spolupráci mezi jednotlivci pracujícími na stejném projektu, bez ohledu na umístění nebo pozadí.Symbol testeru kontinuity podporuje přesnost, účinnost a efektivní týmovou práci v elektrické práci.Je to malý, ale výkonný prvek, díky kterému je elektrická práce přístupnější a efektivnější pro všechny zúčastněné.

Co znamená symbol kontinuity na multimetru?

Symbol kontinuity na multimetru je důležitým rysem, díky kterému je testování integrity obvodu přímočaré i přístupné.Tento symbol je reprezentován buď ikonou diody nebo ikony zvukové vlny, což jasně označuje režim speciálně navržený pro testy kontinuity.Výběrem tohoto režimu umožňujete multimetru určit, zda je elektrická cesta mezi dvěma body neporušená nebo zlomená.Tato jednoduchá, ale efektivní funkce je nástrojem pro každého, kdo pracuje s elektrickými obvody, protože jim umožňuje snadnou a přesnost potvrdit připojení.

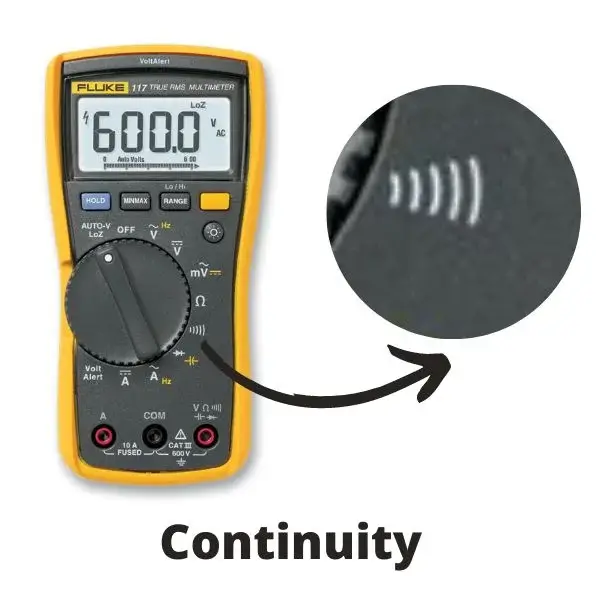

Obrázek 7. Symbol kontinuity na multimetru

Když je multimetr v režimu kontinuity, poskytuje okamžitou zpětnou vazbu prostřednictvím slyšitelného pípnutí nebo vizuálního signálu na displeji, kdykoli detekuje kompletní elektrickou cestu.Tato okamžitá zpětná vazba eliminuje potřebu hádání a zjednodušuje odstraňování problémů tím, že umožňuje rychle identifikovat otevřené obvody, rozbité dráty nebo vadná připojení.Režim kontinuity je neocenitelný, protože zajišťuje, že obvody jsou správně sestaveny a bez vad.Navíc pomáhá detekovat potenciální problémy, které by mohly ohrozit bezpečnost nebo vést k poruchám zařízení v procesech montáže i údržby.Symbol kontinuity na multimetru je v podstatě více než jen funkční ikona, představuje praktický a spolehlivý nástroj pro zajištění integrity a bezpečnosti elektrických systémů.

Jak provádět testy kontinuity pomocí multimetru?

Krok 1: Nastavte multimetr do režimu kontinuity

Prvním krokem při provádění testu kontinuity pomocí multimetru je nastavení zařízení do režimu kontinuity.Začněte otočením multimetrového číselníku na příslušné nastavení, které je označeno symbolem diody nebo ikonou zvukové vlny.Tento režim je navržen tak, aby kontroloval kontinuální elektrické cesty v obvodu a umožní multimetrům vydávat zvukový pípnutí nebo poskytnout vizuální signál, když je detekována kontinuita.Zajištění multimetru je ve správném režimu pro získání přesných výsledků, protože jiná nastavení, jako je napětí nebo odpor, mohou poskytnout zavádějící informace nebo dokonce poškodit multimetr, pokud jsou použit nesprávně během testu kontinuity.

Krok 2: Popněte obvod

Před pokračováním s testem je nutné zajistit, aby byl testovaný obvod zcela vypnut.Tento krok je nejen dobrý pro bezpečnost, ale také chrání multimetr před potenciálním poškozením způsobeným živým proudem.Dokonce i malý elektrický náboj v obvodu může narušit test kontinuity a produkovat nepřesné hodnoty.Chcete-li zapnout obvod, vypněte všechny připojené zdroje napájení, pokud je to možné, odpojte zařízení a dvakrát zkontrolujte pomocí multimetru v režimu napětí, pokud existují pochybnosti.Udělejte si čas na potvrzení, že obvod je de-onemocný, je preventivní opatření, která zajišťuje bezpečnost a integritu testovacího procesu.

Krok 3: Připojte testovací vodiče

Jakmile je obvod napájen dolů, dalším krokem je správné připojení testovacích vodičů multimetru.Vložte černý olovo do portu „com“ (běžný) a červený olovo do portu označeného pro testování kontinuity nebo odporu, který je často označen symbolem OHM (Ω).Zajištění správného vložení testovacích vodičů je důležité pro získání přesných výsledků a prevenci chyb.Zkontrolujte vodiče pro jakékoli viditelné poškození, jako jsou roztříštěné dráty nebo volné připojení, protože vadné vedení mohou produkovat nespolehlivé hodnoty.Bezpečné a správné připojení testu vede k multimetru je nezbytnou přípravou na test kontinuity.

Krok 4: Otestujte body obvodu

S multimetrem v režimu kontinuity a připojenými vodiči pokračujte v testování obvodových bodů, kde je třeba ověřit kontinuitu.Umístěte testovací vedení na dva body, které chcete vyzkoušet, a zajistěte, aby navázaly pevný a stabilní kontakt s komponenty nebo dráty.Pokud je obvod neporušený, multimetr vysílá nepřetržité pípnutí nebo zobrazí na obrazovce nízkou hodnotu odporu, což ukazuje na nepřerušenou elektrickou cestu.Pokud není slyšet žádné pípnutí nebo pokud je čtení odporu velmi vysoké, naznačuje to, že v obvodu dochází k přerušení, jako je poškozený vodič nebo volné spojení.V případě potřeby buďte metodičtí při testování více bodů a vezměte na vědomí jakékoli nesrovnalosti, které by mohly pomoci určit chybu.Tento krok umožňuje rychle a efektivně diagnostikovat problémy s obvody, což umožňuje s důvěrou lokalizovat a opravit poruchy.

Běžné problémy zjištěné při testování kontinuity

Testování kontinuity je metoda používaná k diagnostice problémů v elektrických obvodech.Pomocí nástrojů, jako jsou multimetry nebo testery kontinuity, můžete najít chyby, které ohrožují funkčnost a bezpečnost elektrických systémů.Tato část poskytuje podrobné poruchy běžných problémů s obvody identifikované testováním kontinuity a nabízí krok za krokem pokyny, jak tyto problémy efektivně vyřešit.

Typy poruch a charakteristik obvodu

1. Otevřené obvody

Otevřený obvod se stane, když dojde k přestávce nebo mezeře, která zabraňuje proudu protékat obvodem.Tento typ poruchy je způsoben zlomenými vodiči, odpojenými komponenty nebo poškozenými částmi.Mezi běžné příznaky otevřeného obvodu patří zařízení, která nedokážou zapnout nebo fungovat, jakož i absence elektrických signálů v určitých částech obvodu.Pomocí testeru kontinuity nebo multimetru lze identifikovat otevřený obvod, pokud neexistuje žádný zvukový signál nebo když se zobrazí nekonečný odpor, což potvrzuje, že proud nemůže projít.

2. Krátké obvody

K zkratu dochází, když se dva vodivé body neúmyslně spojí, čímž se vytvoří přímá cesta pro proud proudu.To způsobuje nadměrný proud, což může vést k přehřátí, poškození komponent a selhání obvodu.Mezi příznaky zkratu často patří časté zakopnutí jističů, foukaných pojistek nebo přítomnosti spalovacích pachů.Testování kontinuity může detekovat zkratový obvod tím, že ukazuje kontinuální pípnutí nebo abnormálně nízké hodnoty odporu, což ukazuje na nezamýšlené spojení v obvodu.

3. Uvolněná nebo zkorodovaná spojení

Volné nebo zkorodované spojení dochází, když se kontaktní body v obvodu stanou nestabilní nebo poškozeny korozí.Tyto problémy přerušují proudový tok a často způsobují přerušovaný provoz nebo nevyrovnaný výkon zařízení.Během testování kontinuity může kolísat nebo nekonzistentní odečty odporu odhalit volná nebo zkorodovaná spojení.Tento typ poruchy může vést k nepravidelnému chování obvodu, pokud nebude řešeno rychle.

4. Vadné komponenty

Komponenty, jako jsou rezistory, kondenzátory a přepínače, mohou v průběhu času nebo kvůli zneužití selhat, což narušuje normální provoz obvodu.Vadné komponenty mohou způsobit nepředvídatelné chování v obvodu nebo celkovém selhání.Testování kontinuity může tyto problémy identifikovat detekcí otevřených nebo krátkých podmínek v rámci jednotlivých komponent, což potvrzuje jejich selhání a potřebu výměny.

5. Problémy s uzemněním

Problémy s uzemněním se vyskytují, když obvody postrádají řádné spojení na zem, což vede k bezpečnostním rizikům a provozních poruchách.Nedostatečné uzemnění může mít za následek elektrické šoky, rušení výkonu zařízení nebo nevyzpytatelné chování.Test kontinuity může ověřit integritu pozemního spojení potvrzením správné vodivosti mezi uzemňovacími body.Problémy s uzemněním musí být vyřešeny okamžitě, aby se zajistila bezpečnost a spolehlivost obvodu.

Kroky k vyřešení problémů s obvody

1. Oprava otevřených obvodů

Chcete -li opravit otevřený obvod, použijte testování kontinuity a schémata obvodu k nalezení přestávky nebo mezery.Začněte vizuální kontrolou obvodu pro poškozené vodiče, odpojené komponenty nebo fyzické zlomy.Jakmile je chyba identifikována, opravte ji párováním rozbitého připojení, výměnou poškozeného sekce nebo zajištěním jakýchkoli volných částí.Po dokončení opravy opakujte obvod, abyste se ujistili, že je nyní kompletní a správně funguje.

2. Řešení zkratů

Oslovení zkratu začíná lokalizací poruchy testováním kontinuity a vizuální kontroly.Hledejte trosky, pájecí mosty nebo poškozenou izolaci, která by mohla způsobit nezamýšlená spojení, a odstranit je.Vyměňte veškeré poškozené vodiče nebo komponenty přispívající do zkratu.Chcete -li zabránit budoucím problémům, aplikovat správné izolaci nebo mezery mezi vodiči.Znovu test obvod, abyste ověřili, že zkrat byl vyřešen a systém funguje podle očekávání.

3. Upevnění volných nebo zkorodovaných připojení

Volná nebo zkorodovaná připojení lze opravit utahováním šroubů, zabezpečením konektorů nebo čištění postižených terminálů.K odstranění koroze a obnovení dobré vodivosti použijte vhodné čisticí prostředky nebo abraziva.Po vyčištění použijte antikorozní ošetření, abyste zabránili další degradaci spojení.Po opravě proveďte test kontinuity, abyste potvrdili, že spojení je stabilní a správně funguje.

4. Výměna vadných komponent

Chcete -li nahradit vadné komponenty, začněte izolací a testováním každé podezřelé části jednotlivě.Jakmile je identifikována vadná složka, nahraďte ji složkou, která splňuje správné specifikace obvodu.Po dokončení výměny znovu test obvod, abyste potvrdili, že funguje tak, jak je zamýšleno.Nahrazení vadných komponent pro obnovení funkčnosti a spolehlivosti obvodu.

5. Obnovení problémů s uzemněním

Chcete -li řešit problémy s uzemněním, začněte testováním všech uzemňovacích bodů testerem kontinuity, abyste potvrdili správnou připojení.Opravte nebo vyměňte veškeré poškozené nebo chybějící pozemní dráty, abyste zajistili bezpečný a funkční uzemňovací systém.Zajistěte všechna uzemňovací připojení pomocí robustních metod, které splňují bezpečnostní standardy.Nakonec vyzkoušejte celý uzemňovací systém, abyste ověřili, že funguje správně a poskytuje nezbytnou ochranu.

Závěr

Testování elektrické kontinuity je důležitým úkolem v oblasti elektrotechniky a udržuje elektrické systémy spolehlivé a bezpečné.Tento článek se důkladně podíval na metody, nástroje a praktické použití testování kontinuity a zdůraznil jeho roli při rutinní údržbě a řešení problémů.Prostřednictvím podrobné diskuse o testerech kontinuity a multimetrů jsme se dozvěděli, jak tyto nástroje pomáhají rychle najít a opravovat problémy v elektrických obvodech, pomáhat chránit zařízení a udržovat bezpečné před nebezpečím.Také použití standardního symbolu testeru kontinuity do diagramů a zahrnutí testovacích funkcí kontinuity do multimetrů ukazuje, jak běžný a důležitý je tento test v elektrické práci.
