ADF4110BRU: Specifikace, aplikace a výhody v bezdrátových komunikačních systémech

ADF4110BRU z analogových zařízení je klíčovou součástí používané při zlepšování bezdrátových komunikačních systémů.Tato příručka jednoduše vysvětluje, co dělá ADF4110bru, její hlavní rysy a jak se používá v různých zařízeních.Díky své schopnosti pracovat až 550 MHz a jeho flexibilní nastavení je ADF4110BRU nejlepší volbou pro vytváření komunikačních zařízení, jako jsou mobilní telefony a základní stanice, efektivnější a spolehlivější.

Katalog

ADF4110BRU Popis

The ADF4110BRU Z analogových zařízení je vynikající součástí v rodině ADF4110, primárně používaná pro tvorbu místních oscilátorů jak v fázích up -konverze, tak i downconversion fáze bezdrátových komunikačních systémů.Tento model, který podporuje frekvence až 550 MHz, pracuje s napájecím napětím od +2,7 V do +5,5 V, což zajišťuje všestrannost v různých energetických prostředích.Je vybaven programovatelným duálním modulusovým předvolbou s možnostmi v rozmezí od 8/9 do 64/65 a detektorem fázové frekvence, který snižuje hladiny šumu a zvyšuje integritu signálu.ADF4110BRU je navržen pro efektivní integraci do systémů a může se pochlubit jednoduchému 3-vodičovému sériovému rozhraní pro přímé programování.Zahrnuje 14bitový referenční čítač a kombinované 6bitové a 13bitové čítače, což usnadňuje flexibilní syntézu frekvence.Zařízení také podporuje režim zapnutí a přispívá k úsporám energie, když je neaktivní.Přestože to bylo přerušeno, ADF4110BRU stále vyniká jako solidní volba.

Díky silné funkčnosti a flexibilitě z něj činí skvělou volbu, pokud hledáte spolehlivé, vysoce výkonné komponenty pro vaše komunikační potřeby, zejména pokud plánujete nakupovat hromadně.

Konfigurace PIN ADF4110BRU

PIN.	Mnemonic	Funkce
1	RSET	Spojení rezistoru mezi tímto kolíkem a cpgnd nastaví Výstupní proud maximálního nabitého čerpadla.Nominální napěťový potenciál na RSET PIN je 0,56 V.
2	Cp	Výstup nabitý čerpadlo.Pokud je povoleno, poskytuje to ± ICP Filtr externího smyčky, který zase řídí externí VCO.
3	Cpgnd	Nabíjecí čerpadlo.Toto je zpáteční cesta pro zemi nábojové čerpadlo.
4	Agnd	Analogový půda.Toto je návratová cesta země Prescaler.
5	Rfinb	Doplňkový vstup do RF Prescaler.Tento bod by měl být oddělen do zemní roviny s malým obtokovým kondenzátorem, obvykle 100 pf.
6	Rfina	Vstup do RF Prescaler.Tento vstup malý signál je AC-vazbě z VCO.
7	AVDD	Analogové napájení.To se může pohybovat od 2,7 V do 5,5 V. Oddělení kondenzátorů k analogové zemní rovině by mělo být umístěno tak blízko jako je možné na tento špendlík.AVDD musí mít stejnou hodnotu jako DVDD.
8	Refin	Referenční vstup.Toto je vstup CMOS s nominálním Prahová hodnota VDD/2 a ekvivalentní vstupní odpor 100 kΩ.Viz obrázek 28. Tento vstup může být poháněn z krystalového oscilátoru TTL nebo CMOS, nebo může být AC-COUPLED.
9	Dgnd	Digitální půda.
10	CE	Povolit čip.Logická nízká na tomto špendlíku zařízení a vloží výstup nábojového čerpadla do režimu tří států.Vezměte špendlík Vysoké pohánění zařízení v závislosti na stavu Bit-Down Bit F2.
11	CLK	Vstup sériových hodin.Tyto sériové hodiny se používají k hodinám sériová data do registrů.Data jsou zadržena do 24bitové posuny Zaregistrujte se na stoupající hraně CLK.Tento vstup je vstupem CMOS s vysokou impedancí.
12	DATA	Vstup sériových dat.Nejprve jsou načteny sériové údaje s dvěma LSB jsou kontrolní bity.Tento vstup je vysoká impedance CMOS vstup.
13	Le	Povolit zatížení, vstup CMOS.Když Le jde vysoko, data Uložené v registrech směny je načteno do jedné ze čtyř západků;The Západka je vybrána pomocí ovládacích bitů.
14	Muxout	Tento výstup multiplexeru umožňuje buď detekci zámku, škálovaná RF nebo škálovaná referenční frekvence, která má být přístupná externě.
15	DVDD	Digitální napájení.To se může pohybovat od 2,7 V do 5,5 V. Oddělení kondenzátorů do digitální pozemní roviny by mělo být umístěno tak blízko jak je to možné, na tento špendlík.DVDD musí mít stejnou hodnotu jako AVDD.
16	VP	Nabíjecí zdroj čerpadla.To by mělo být větší než nebo rovná se VDD.V systémech, kde je VDD 3 V, může být VP nastaven na 6 V a zvyklý na řídit VCO s ladicí řadou až 6 V.

Modely ADF4110BRU CAD

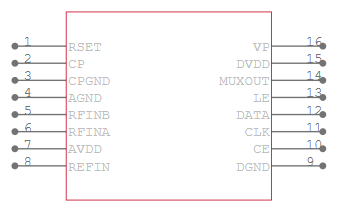

ADF4110BRU SYMBOL

Footprint ADF4110BRU

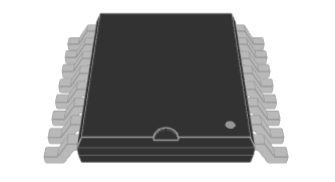

ADF4110BRU 3D model

ADF4110BRU Block Diagram

Blokové diagram ADF4110BRU představuje sofistikovanou frekvenční syntetizátor smyčky (PLL).Začíná to referenčním vstupem (Refin), který prochází vyrovnávací pamětí a je zpracován 14bitovým čítačem R k rozdělení referenční frekvence.Tento výstup je potom porovnán se signály z cesty zpětné vazby v detektoru fázové frekvence (PFD), což zajišťuje synchronizaci nastavením výstupu nábojového čerpadla.Nabíjecí čerpadlo se přivádí do externího filtru smyčky a napěťově řízeného oscilátoru (VCO) a poskytuje nezbytnou zpětnou vazbu pro regulaci frekvence.Vstupní signál RF (RFIN) je zpracován předvolbou, který rozděluje vstupní frekvenci pro další dělení v programovatelném čítači A a B.Tyto čítače, ovládané funkcí západky, určují celkový poměr rozdělení frekvenčního rozdělení (n = BP + A), což umožňuje přesné generování frekvence.Systém západky zahrnuje 24bitový vstupní registr, který sériově přijímá programovací data a zajišťuje flexibilitu v konfiguraci.Další bloky, jako je detektor zámku, ovládací prvky nastavení proudu a multiplexer (MUX), zvyšují funkčnost zařízení.Detektor zámku monitoruje stav PLL, zatímco MUX umožňuje externě monitorovat různé interní signály.Tento systém je zkonstruován pro syntézu frekvence vysoce výkonné v aplikacích vyžadujících přesné generování signálu.

Specifikace ADF4110BRU

Typ	Parametr
Výrobce	Analog Devices Inc.
Obal	Trubice
Stav dílu	Zastaralý
Typ	Syntezátor hodin/frekvence (RF)
Pll	Ano
Vstup	CMOS, TTL
Výstup	Hodiny
Počet obvodů	1
Poměr - vstup: výstup	2:01
Diferenciální - vstup: výstup	Ano/Ne
Frekvence - max	550 MHz
Dělič/multiplikátor	Ano/Ne
Napětí - napájení	2,7V ~ 5,5 V.
Provozní teplota	-40 ° C ~ 85 ° C.
Typ montáže	Povrchová držák
Balíček / pouzdro	16-TSSSOP (0,173 ", šířka 4,40 mm)
Balíček dodavatelského zařízení	16-Tssop
Číslo základního produktu	ADF4110

Funkce ADF4110BRU

Napájení: ADF4110BRU pracuje na napájecím napětí v rozmezí od +2,7 V do +5,5 V, což umožňuje jeho použití v různých elektronických prostředích, od nízkoenergetických kapesních zařízení po robustnější systémy vyžadující vyšší napětí.

Nabíjení napájení čerpadla: Zahrnuje nezávislé napájení nábojových čerpadel (VP), které může rozšířit ladicí napětí ve 3 V systémech, což zvyšuje flexibilitu a funkčnost zařízení v různých konfiguracích obvodu.

Programovatelný předvolec: Zařízení má programovatelný předběžný modulus s možnostmi 8/9, 16/17, 32/33 a 64/65.To umožňuje přesné plánování frekvence a doladění smyčky PLL k dosažení požadované syntézy frekvence a integrity signálu.

Nabité čerpací proudy: ADF4110BRU poskytuje programovatelné proudy na nábojové čerpadlo, což umožňuje upravit nastavení nabíjecího čerpadla na základě specifických požadavků aplikace, optimalizaci výkonu a minimalizaci šumu.

Šířka pulsu protibacklash: Je vybaven programovatelnou šířkou impulsů na antibacklash, prvkem určenou k minimalizaci fázového šumu a referenčních ostruhů.To je skvělé při udržování integrity signálu, zejména v komunikačních aplikacích.

Rozhraní: Toto zařízení je ovládáno jednoduchým 3vodičovým sériovým rozhraním, což usnadňuje programování a integraci do různých typů elektronických systémů bez komplexních požadavků na zapojení nebo programování.

Zámek detekovat: ADF4110Bru zahrnuje funkce analogového i digitálního zámku pro potvrzení, že PLL úspěšně uzamkla na požadovanou frekvenci, což zajišťuje stabilní a spolehlivý provoz.

Režim zapnutí: Podporuje režimy hardwaru i softwaru pro snížení spotřeby energie, když zařízení není v aktivním využití, což přispívá k energetické účinnosti v celkovém systému.

Aplikace ADF4110BRU

Základní stanice pro bezdrátové rádio

ADF4110BRU se rozsáhle používá v designu základní stanice pro různé bezdrátové komunikační standardy včetně GSM, PC, DCS, CDMA a WCDMA.Poskytuje frekvenční syntézu potřebnou pro spolehlivou komunikační infrastrukturu, usnadňuje vysoce kvalitní přenos a příjem signálu.

Bezdrátové telefony

V mobilních telefonech a dalších bezdrátových sluchách pomáhá ADF4110BRU při dosahování přesného řízení frekvence.Tím je zajištěno stabilní komunikační propojení mezi zařízeními, dobré pro udržování efektivního hlasového a datového připojení v mobilním prostředí.

Bezdrátové LANS (sítě místních oblastí)

Toto zařízení hraje klíčovou roli při generování frekvence pro bezdrátové síťové zařízení, jako jsou směrovače a přístupové body.Podporuje robustní provoz bezdrátových LAN a umožňuje efektivní přenos dat napříč síťovými zařízeními v komerčním i obytným nastavením.

Komunikační testovací zařízení

ADF4110BRU je také skvělé v komunikačním testovacím zařízení, kde je pro testování, diagnostiku a kalibraci komunikačních systémů nezbytná přesná frekvenční syntéza.Tato aplikace pomáhá zajistit, aby zařízení fungovalo v rámci stanovených parametrů výkonu.

Zařízení CATV

V rámci systémů kabelové televize pomáhá ADF4110BRU při úkolech vyladění a zpracování signálu.Zvyšuje výkon zařízení CATV tím, že zajišťuje, že signály jsou přesně vyladěny a spravovány, což vede k lepší kvalitě a spolehlivosti kabelových služeb.

ADF4110BRU Podobné části

• • ADF4108BCPZ

• • ADF4107BRUZ

• • ADF4111BCPZ

Jak používat ADF4110BRU?

Nejprve připojte zařízení ke zdroji napájení, který poskytuje mezi 2,7 a 5,5 V.Ujistěte se, že napájení na nábojové čerpadlo (VP) je přinejmenším rovna hlavnímu napájení (VDD).Zadejte stabilní frekvenci do ref vstupu.Zařízení umožňuje vstup široké škály frekvencí díky jeho poměrům flexibilního rozdělení, které se mohou pohybovat od 1 do 16 383.Připojte RF signál k kolíkům RFINA a RFINB.Zařízení obsahuje speciální zesilovač, který připravuje signál pro další zpracování úpravou jeho hladin.Pomocí třívodičového sériového rozhraní zařízení naprogramujte čítače A a B.Tyto čítače spolupracují s Prescalerem na nastavení výstupní frekvence, kterou potřebujete.Počítadlo A může jít až 64 a B a čítač B až do 8191.

Upravte detektor fázové frekvence a zkontrolujte fázi signálů vstupu a zpětné vazby.Nastavte také proud náboje na jemný výkon, zejména pro získání správného času zámku a zkrácení hluku.Budete muset navrhnout externí filtr smyčky, který pomůže stabilizovat PLL (fázově uzamčená smyčka) a udržet nežádoucí frekvence venku.Výběr komponent pro tento filtr je skvělý pro výkon syntetizátoru.Pin muxout umožňuje zkontrolovat, zda se PLL uzamkne na frekvenci.Nabízí digitální i analogové signály, které ukazují stav zámku.Když se syntetizátor nepoužívá, můžete snížit využití napájení přepnutím do režimu zapnutí, který lze ovládat pomocí sériového rozhraní.

Výhody ADF4110BRU

Široký frekvenční rozsah

ADF4110BRU je schopen provozovat až 550 MHz, což z něj činí vysoce všestrannou součást vhodnou pro širokou škálu aplikací, od základních stanic a bezdrátových LAN po testování a měření.Tento široký frekvenční rozsah zajišťuje, že syntetizátor může být integrován do různých komunikačních technologií s různými požadavky na frekvenci.

Integrovaná smyčka fázového uzamčení (PLL)

S integrovanou PLL nabízí ADF4110BRU přesnou kontrolu nad nastavením fáze a frekvence.To je skvělé pro aplikace, které vyžadují přesnou synchronizaci a stabilitu frekvence, například v komunikační infrastruktuře, kde je důležitá integrita signálu.

Nízký fázový šum

Syntetizér má normalizované fázové šumové podlahy -215 DBC/Hz, což poskytuje výjimečně nízké hladiny šumu.Nízkofázový šum se používá pro udržování vysoce kvalitních signálů v RF aplikacích, snižování rušení a zvyšování celkového výkonu systému, zejména v citlivých prostředích.

Programovatelné funkce

Poskytuje více programovatelných funkcí, včetně proudů nabitých čerpadel a možností duálního modulusového předvolby (8/9, 16/17, 32/33, 64/65).Tyto vlastnosti umožňují podrobné přizpůsobení procesu syntézy frekvence, což umožňuje přizpůsobit výkon syntetizátoru tak, aby efektivně splňoval specifické potřeby aplikací.

Flexibilní napájení

ADF4110BRU, která působí v rozsahu napájecího napětí +2,7 V až +5,5 V, se může přizpůsobit různým prostředím napájení.Tato flexibilita je výhodná v systémech více napětí a zjednodušuje integraci do různých elektronických návrhů bez nutnosti dalších komponent pro správu energie.

Rozměry balení ADF4110BRU

Balíček je šestnáctivostný tenký zmenšený malý obrysový balíček (TSSOP) s kompaktním a lehkým designem.Šířka těla se pohybuje od 4,30 mm do 4,50 mm, zatímco délka těla je přibližně 5,00 mm až 5,10 mm.Výška, včetně vodičů, nepřesahuje 1,20 mm, takže je vhodná pro povrchové aplikace v hustých návrzích PCB.Rozteč špendlíků, což je vzdálenost mezi sousedními kolíky, je standardizována na 0,65 mm, což zajišťuje kompatibilitu se standardními výrobními procesy.Vedoucí kočárka je udržována v rámci 0,10 mm, což zajišťuje, že všechny kolíky leží ve stejné vodorovné rovině pro spolehlivé pájení.Výška roviny sezení, která definuje vertikální vzdálenost mezi spodní částí balíčku a povrchem PCB, se pohybuje od 0,15 mm do 0,30 mm.Schéma také zdůrazňuje úhly olova, které se liší od 0 ° do 8 °, a tloušťka olova, která se pohybuje od 0,09 mm do 0,20 mm.Tato měření jsou důležitá pro zajištění správného zarovnání během sestavy PCB.Celková šířka balíčku, včetně potenciálních zákazníků, je přibližně 6,40 mm, což poskytuje jasný reference pro úvahy o umístění a návrhu v kompaktních elektronických systémech.

Výrobce ADF4110BRU

Analog Devices Inc., založená v roce 1965, se stala významným lídrem v polovodičovém průmyslu se specializací na vývoj a výrobu pokročilých polovodičových produktů a řešení.Společnost je známá svou průkopnickou prací v integrovaných obvodech (ICS) navržených pro aplikace analogových i digitálních signálů.Tato odbornost je prokázána při jejich výrobě široké škály produktů, které zajišťují různé odvětví, včetně telekomunikací, automobilové a spotřební elektroniky.Inovativní přístup analogových zařízení k návrhu polovodičů nejen zvyšuje funkčnost elektronických systémů, ale také vede pokrok v průmyslových odvětvích závislých na vysokofrekvenčním a spolehlivém zpracování signálu.Jejich trvalý závazek k výzkumu a vývoji v technologii integrovaných obvodů zajišťuje, že zůstávají v popředí polovodičového průmyslu a neustále posouvají hranice toho, co je možné v designu elektroniky.

Závěr

ADF4110BRU je důležitou součástí pro každého, kdo pracuje s bezdrátovou komunikací.Přestože se již není vyráběno, stále hraje velkou roli kvůli tomu, jak dobře to funguje v různých prostředích a jak udržuje komunikaci jasnou a stabilní.Tato příručka pokryla vše od toho, jak vypadá ADF4110bru, jak se hodí do elektronických zařízení.Je to skvělá volba pro udržení komunikace hladké a efektivní.
