Zabalení drátu: Komplexní průvodce

Zabalení drátu je technika pro výrobu elektrických připojení bez potřeby pájení.Tato metoda je známá svou spolehlivostí a účinností jako alternativou.V elektronickém průmyslu se obávání drátu používá hlavně pro výrobu prototypů a malých výrobních šarží.Tato technika je oceněna, protože je reverzibilní a umožňuje změny bez pájení, které mohou poškodit díly.Je to užitečné v hardwaru telekomunikací a zpracování dat, kde potřebuje sestavení mnoho krátkodobých desek obvodů.

Tento článek se zaměřuje na výhody balení drátu ve srovnání s tradičním pájením a zaměřuje se na to, jak snadné je učit se, jak rychlé je používat a jeho flexibilita.Vysvětluje také nástroje a materiály potřebné pro obaly drátu, nastiňuje základní kroky, poukazuje na běžné chyby a jejich příčiny a ukazuje, jak bezpečně odstranit obaly drátu.

Katalog

Obrázek 1: Obal drátu

Výhody balení drátu

Minimální křivka učení

Obalení drátu se snadno naučí a používá se, což z něj činí atraktivní možnost pro začátečníky.Na rozdíl od pájení vyžaduje přesné ovládání teploty, stabilní ruka a znalost chemie pájky vyžaduje obaly drátu pouze několik jednoduchých nástrojů: manuální nebo elektrická drátěná nástroj, dráty a striptérka drátu.Samotná technika je jednoduchá.Nejprve odstraňte izolaci ze konce drátu.Dále vložte vodič do nástroje Wrap.Poté umístěte nástroj na sloup a otočte jej tak, aby drátěně bezpečně zabalili kolem sloupu.Tento jednoduchý proces lze zvládnout během několika hodin, což umožňuje nováčkům začít stavět obvody téměř okamžitě.

Obrázek 2: Zabalení drátu

Všestrannost prototypování

Zabalení drátu je prospěšné pro prototypy a elektronické projekty v malém měřítku, kde jsou běžné časté změny a opravy.Schopnost rychle upravit připojení bez denoldského urychlení vývoje a zvyšuje produktivitu.Tato flexibilita způsobuje, že obalení drátu je ideální pro rychlé prototypování a iterativní design.

Snížené riziko nachlazení nebo suchého kloubu

Zabalení drátu minimalizuje riziko nachlazení nebo suchých kloubů, které jsou běžnými problémy při pájení.Studené klouby se vyskytují, když pájka úplně nedokáže roztavit, což vede ke slabým nespolehlivým spojením.Suché klouby jsou výsledkem nesprávného toku pájky, často způsobeného nečistotami nebo nesprávným vytápěním a mohou způsobit selhání obvodu.Zabalení drátu zajišťuje drát na sloupky s těsnými cívkami, vyhýbá se těmto selháním pájených kloubů a snižuje šanci na problémy s připojením.

Absence tepla a toxických výparů během procesu

Na rozdíl od pájevání eliminuje potřebu tepla nebo toxických výparů.Pájení zahrnuje horké železo a produkuje výpary z toku a pájky, potenciálně obsahující škodlivé látky, jako je olovo.Tyto podmínky představují zdravotní rizika a vyžadují přísná bezpečnostní opatření a správnou větrání.Naproti tomu obal drátu je mechanický proces prováděný při teplotě místnosti, bez nebezpečných emisí, což je bezpečnější jak pro životní prostředí, tak pro technika.

Vytváří více zabezpečených kontaktů

Zabalení drátu se spojí pevným vinutím drátu kolem sloupku, částí komponenty nebo zásuvky, kde jsou vloženy vodiče.Toto vinutí vytváří více kontaktních bodů mezi drátem a sloupkem.Každá cívka pevně tlačí proti sloupku kvůli napětí drátu a zlepšuje elektrický kontakt.Více kontaktních bodů činí spojení silné a spolehlivé, méně pravděpodobné, že bude ovlivněno vibracemi, změnami teploty nebo jinými environmentálními faktory, které mohou oslabit pájené klouby.

Nástroje a materiály obalení drátu

• Drátěný vodič drátu

Materiál jádra při obalu drátu je samotný drát.Tento vodič je izolován tenkou vrstvou polyvinylchloridu (PVC) nebo teflonu, zabraňuje zkratům mezi sousedními dráty.Jádro je vyrobeno z pevné mědi kvůli jeho vynikající vodivosti a flexibilitě.Měřidlo drátu se liší, ale 30 AWG (americký měřič drátu) je běžné, protože efektivně vyvažuje flexibilitu a sílu.30 drátů AWG je dostatečně tenký, aby se obtočil kolem sloupků nebo kolíků do elektronických částí, ale stále je dostatečně silný, aby zůstal silný a vodivý, aniž by se snadno zlomil.

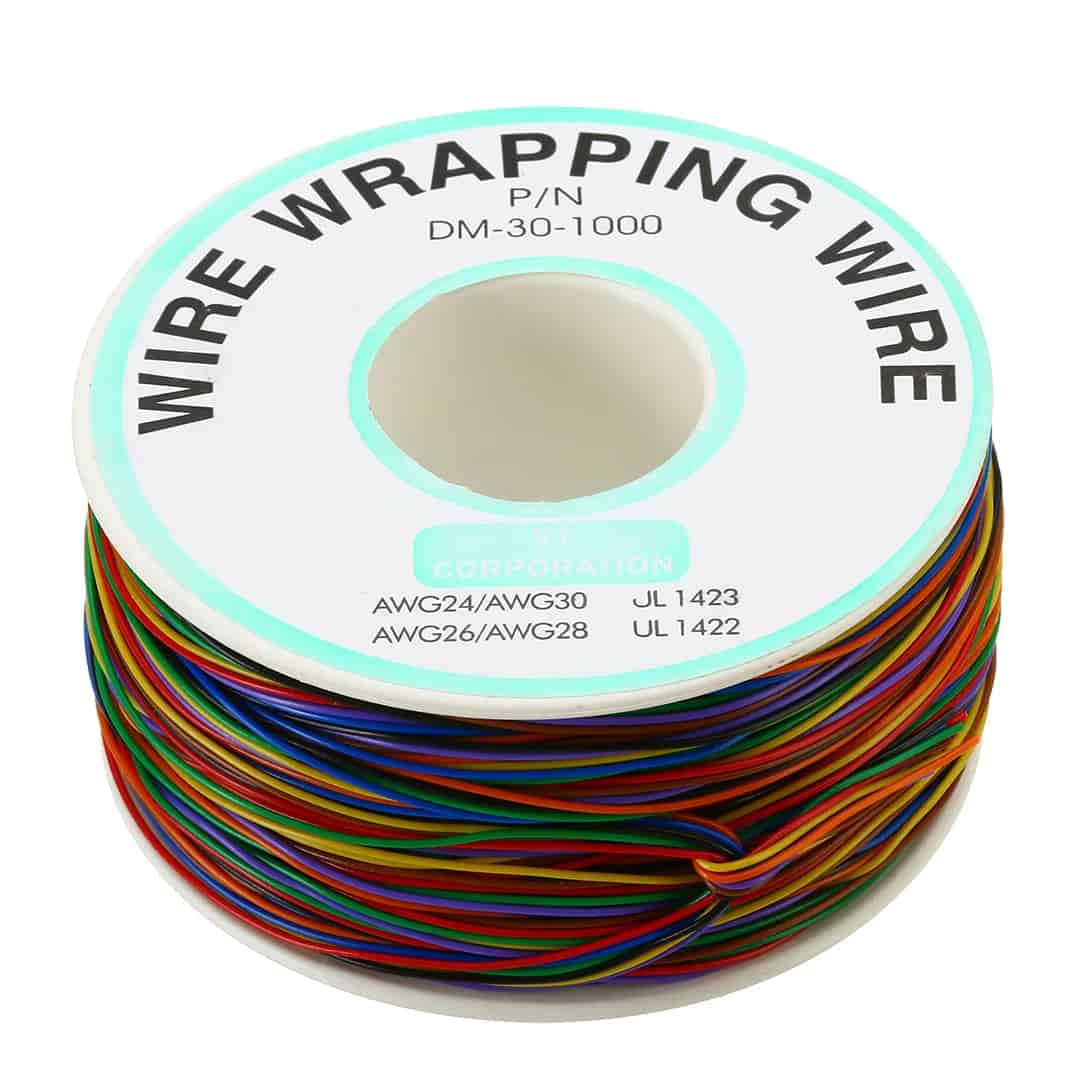

Obrázek 3: Drát dráty

• Nástroj pro balení drátu

Nástroj pro obal drátu je nutností pro ovinutí drátu kolem sloupků.Existují dva hlavní typy: manuální a elektrická.

Manuální nástroj pro obal drátu: Tento nástroj s ručním počítačem se podobá malému šroubováku.Na konci má zásuvka nebo díru.Uživatel umístí nástroj přes příspěvek a ručně jej otočí, aby omotal drát kolem sloupku.Manuální nástroje jsou dostupnější a přenosnější, což z nich činí ideální pro malé projekty nebo opravy v terénu.

Obrázek 4: Nástroj pro manuální vodič

Nástroj pro obal na elektrický dráty: Tento nástroj automatizuje proces balení a zajišťuje konzistentní a těsné zábaly s menším fyzickým úsilím.Je to užitečné pro větší projekty nebo kdy je vyžadováno mnoho spojení.Nástroje pro obal na elektrický dráty zvyšují produktivitu a snižují únavu během prací s dlouhým vodičem.

Obrázek 5: Nástroj pro balení elektrického drátu

• Nástroj pro rozbalení drátu

K opravě chyb nebo rekonfiguračních obvodů se používá nástroj pro rozbalení drátu.Tento nástroj vypadá podobně jako nástroj pro obal drátu, ale je navržen tak, aby bezpečně odstranil drát z sloupku, aniž by způsobil poškození.Je to dobré pro ladění a úpravu připojení zabalených drátem během prototypování.

Obrázek 6: Nástroj pro rozbalení drátu

• Drátěné striptérky

Před zabalením musí být izolace vodiče na konci odizována, aby se zajistilo dobré elektrické připojení.Stripéry drátu odstraňují izolaci bez přestávky nebo řezání měděného drátu.Přesné striptérky drátu umožňují nastavení délky a velikosti měřidla a zajišťují pokaždé čistý a konzistentní pás.

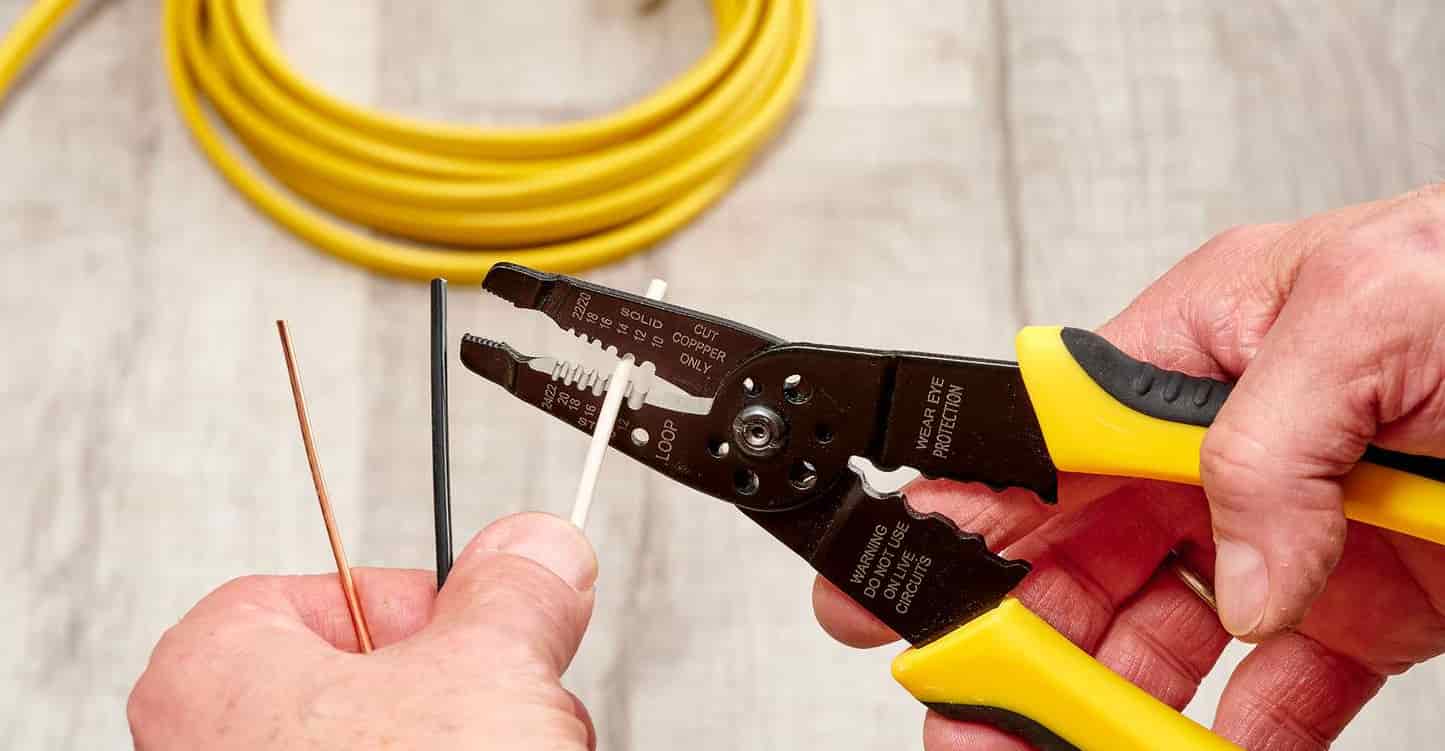

Obrázek 7: striptérka drátu

• Příspěvky a terminálové proužky

Příspěvky nebo kolíky jsou body, kolem kterých je drát zabalen.Jsou součástí připojených komponent, jako jsou integrované obvody nebo terminálové proužky.Terminální proužky poskytují pohodlný způsob připojení vodičů k různým komponentám.Jsou vyrobeny z vodivých materiálů, jako je měď nebo mosaz, potažená cínem nebo zlatem, aby se zvýšila vodivost a odolávala oxidaci.

Obrázek 8: Terminální proužky

Obrázek 9: Blok koncového proužku

• Inspekční magnifikátor

Vzhledem k malé velikosti a přesnosti potřebné při balení drátu je užitečným nástrojem inspekce.Pomáhá kontrolovat kvalitu zábalů a zajistit, aby nedošlo k žádné volné spojení nebo překrývání, které by mohly vést k zkratovým obvodům nebo otevřeným obvodům.

Obrázek 10: Inspekční zvětšení

Základní kroky pro obaly drátu

Nejprve sbírejte nástroje a materiály.Nástroj pro obal drátu, manuální nástroj nebo elektrický drátěný zabalení.Drátěný drátěný vodič, můžete použít 30-měřicí.Drátěné zabalení nebo kolíky.A striptérka a řezačka, nástroje pro řezání vodičů na délku a odstranění izolace.

Vystřihněte délku drátu, který dosáhne všech vašich zamýšlených bodů připojení, plus trochu navíc.Vytvářejte asi 1 palec izolace z každého konce pomocí striptéra drátu.Zajistěte, aby byl exponovaný drát čistý a rovný pro spolehlivé spojení.

Vyberte svůj výchozí bod, obvykle na kolíku nebo sloupku na vašem obvodu.Vložte odizolovaný konec drátu do středového otvoru nástroje pro balení drátu.Umístěte nástroj přes sloup a ujistěte se, že je vodič kolmý k němu.

Zapojte nástroj pro obal drátu, abyste pevně spojili dráty kolem sloupku.Tento nástroj by měl vytvářet úhledné, dokonce i zábaly, přičemž každá cívka se přituluje proti předchozímu a posunula se nahoru po sloupku.Zaměřte se na 7-10 otáček, abyste zajistili pevné připojení.

Po prvním připojení vedete drát k dalšímu příspěvku.Při směru jej udržujte drát napnutý a hladký.Opakujte proces obalu v každém následujícím bodě připojení.

Jakmile jsou všechna připojení vytvořena, vizuálně zkontrolujte každý obal, abyste se ujistili, že jsou těsné a konzistentní.Volné nebo překrývající se dráty mohou způsobit nespolehlivé připojení.Použijte multimetr k testování obvodu na kontinuitu a správnou funkci.

Ořízněte jakýkoli přebytečný drát za zábaly, aby projekt udržel uklizený a zabránil zkratem.Použijte kabelové vazby nebo klipy pro správu delších protažení drátu mezi připojeními.

Typy chyb zabalení

Pigtails: Vyskytuje se chyba pigtailu, když se dráty nebo vlákniny zkroutí do smyčky nebo kadeře, připomínající ocas prasete.K tomuto zvratu může dojít na jednom konci nebo po celé délce.Takové kroucení ohrožuje strukturální integritu kabelu a narušuje přenos signálu.

Obrázek 11: Pigtail Wrap

Otevřená dochází, když dojde k přerušení kontinuity balení.V tomto případě obal nedokáže plně pokrýt část materiálu základního materiálu a nechte jej vystavit.Tato expozice činí jádro náchylné k poškození a rušení prostředí.

Obrázek 12: Otevřete zábal a spirálový obal

Chyby spirálového obalů dochází, když je zábal aplikován spirálovým způsobem s nekonzistentním roztečem nebo hloubkou.Tato nekonzistentnost vede k nerovnoměrné tloušťce a pokrytí a vytváří slabé skvrny podél kabelu nebo tkaniny.

Obrázek 13: Over Wrap

Chyba nad rámečkem obalu dochází, když se balicí materiál příliš překrývá.Toto nadměrné překrývání vede ke zvýšené tloušťce a snížené flexibilitě, což potenciálně narušuje funkčnost zabaleného produktu.

Běžné příčiny zabalení chyb

Chyby zabalení často pocházejí z několika běžných problémů: špatné napětí, rozbité vybavení, chyby operátora a špatná kvalita materiálu.Špatné napětí je běžný problém.Pokud je napětí příliš vysoké, materiál se kadeří zpět a tvoří „pigtails“.Pokud je příliš nízká, obal je volný a dělá „spirály“.Problémy mohou způsobit problémy s vybavením, jako jsou nesprávně zarovnané díly nebo opotřebované komponenty.Například, pokud je mechanismus krmiva nesprávně vyrovnán, nebude používat obal rovnoměrně, což způsobuje mezery nebo příliš mnoho překrývání.K chybům také přispívají chyby, obvykle kvůli nedostatku školení nebo nepozornosti během nastavení a používání.Konečně, kvalita balicího materiálu hodně záleží.Křehké, tuhé nebo nerovnoměrné materiály mohou způsobit coptails a mezery, protože se během procesu hladce nezabalují a mohou se zlomit.

Metodika pro odstranění drátových zábalů

Drátěné zábaly vytvářejí zabezpečená připojení bez pájky v elektrických a elektronických sestavách.Odstranění těchto zábalů z jemných nebo starových obvodů vyžaduje pečlivou péči, aby se zabránilo poškození.Zde jsou kroky k bezpečnému odstranění drátových zábalů z elektronických sestav.

Krok 1: Příprava a bezpečnost

Začněte tím, že zajistíte, že váš pracovní prostor je čistý, dobře osvětlený a bez rizika.Noste vhodné bezpečnostní zařízení, jako je ESD (elektrostatický výboj) zápěstí a bezpečnostní brýle, abyste chránili vás i citlivé komponenty.

Krok 2: Posoudit pracovní oblast

Důkladně zkontrolujte připojení zabalená drátem pomocí zvětšovacího nástroje, pokud je to potřeba.To pomáhá identifikovat křehké komponenty nebo dráty pod napětím, což vás vede, abyste je bezpečněji zvládli.

Krok 3: Vyberte správný nástroj

Vyberte specializovaný nástroj pro odstranění drátu, který odpovídá typu měřidla a zabalení.Tyto nástroje rozbalují vodič bez jeho řezání, zachováním vodiče a integrity sloupku terminálu.Zajistěte, aby byl nástroj v dobrém stavu a správně kalibrován, aby nedošlo k prokluzu nebo poškození.

Krok 4: Uvolněte zábaly

Jemně vložte špičku nástroje pro odstranění pod okraj zabaleného drátu.Naneste mírnou sílu nahoru, abyste zvedli dráty z sloupku postupně.Vyvarujte se tahání přímo na drátu, abyste zabránili poškození nebo poškození.

Krok 5: Rozbalte drát

Otočte nástroj kolem sloupku ve směru zábalu (obvykle proti směru hodinových ručiček).Pokračujte, dokud se drát uvolní natolik, aby byl ručně rozbalen.Podporujte drát, když se uvolňuje, aby nedošlo k prasknutí zpět nebo vytvoření napětí na připojené komponentě.

Krok 6: Zkontrolujte a vyčistěte

Po rozbalení zkontrolujte post a drát na opotřebení nebo poškození.Použijte malý kartáč nebo stlačený vzduch k vyčištění zbytků kolem pracovní oblasti.Před opětovným sestavením obvodu vyměňte veškeré napjaté nebo poškozené vodiče nebo komponenty.

Krok 7: Otestujte obvod

Otestujte obvod, abyste zajistili, že po odstranění všech zábalů a čištění oblasti funguje správně.Pomocí testeru multimetru nebo obvodu ověřte, že během procesu odstraňování nebyly ohroženy žádné jiné komponenty.

Efektivní směrování drátu

Směrování drátu při obalu drátu znamená plánování, kde každý vodič přejde z jednoho bodu připojení k druhému.To je důležité pro snížení problémů s signálem a udržení úhledných a uklizených rozvržení.Dobré směrování zajišťuje, že dráty se příliš nepřekračují, pomáhají se vyhnout zmatení při řešení problémů a snižují šanci na zkratky.

Při směrování vodičů začněte připojením těch, které jsou k sobě nejblíže a poté pracují ven.Tato metoda pomáhá udržovat věci uklizené a snižuje šanci, že se přes druhého překročí dráty.Pro paralelní směrování spusťte dráty vedle sebe se stejným rozestupem, kdykoli je to možné.To udržuje rozvržení úhledné a snižuje riziko elektromagnetického rušení.Pokud se dráty potřebují překročit, použijte konzistentní strategii vrstvení, jako je udržování signálních vodičů nad napájecími vodiči.A použití správných nástrojů může výrazně zlepšit, jak dobře jsou dráty směrovány.

Efektivní směrování drátu při obalu drátu zlepšuje, jak dobře funguje obvod a usnadňuje opravit a změnu později.Pečlivým plánováním rozvržení, pomocí správných nástrojů a po dobrých postupů správy drátů mohou technici zajistit, aby připojení obvodů byla spolehlivá a efektivní.

Obrázek 14: Směrování drátu

Porovnání technik obalů a pájení drátu

Funkce	Zabalení drátu	Pájení
Snadné úpravy	Umožňuje snadné změny bez poškození komponenty nebo desky	Obtížné upravit, odstranění/nahrazení Díly mohou způsobit poškození
Síla připojení	Produkuje silná a spolehlivá spojení	Vytváří silné a odolné vazby, které odolávat různým podmínkám
Riziko tepla	Žádné teploty, vyhýbání se riziku přehřátí	Potřebné teplo, což představuje riziko tepla Poškození komponent/desky
Vzhled	Může být objemný a méně elegantní	Čistý a kompaktní, vhodný pro hromadně vyráběná zařízení
Produkční stupnice	Práce náročné a méně praktické pro Výroba ve velkém měřítku	Snadno škálovatelné a automaticky Výroba ve velkém měřítku
Požadavky na dovednosti	Vyžaduje dovednost pro těsné a bezpečné spojení	Vyžaduje praxi, přesnost a správné vybavení
Celková praktičnost	Ideální pro prototypy a malé běhy	Ideální pro rozsáhlou výrobu s Potřeby prostoru a uniformity

Závěr

Zabalení drátu je technika pro stavbu elektronických obvodů, které mají několik výhod.Je snadné se učit, flexibilní pro vytváření prototypů a bezpečné, protože nepoužívá teplou nebo produkuje škodlivé výpary.Tato metoda je skvělá pro začátečníky a také užitečná pro zkušené uživatele, kteří potřebují spolehlivý a reverzibilní způsob propojení dílů.Dozvědět se o nástrojích, materiálech a krocích potřebných pro obal na dráty pomáhá technikům zlepšovat jejich práci, snižovat chyby a zvýšit jejich projekty.Ve srovnání s pájením je obalení drátu často lepší pro výrobu prototypů a malých výrobních běhů, protože umožňuje snadné změny a nevyžaduje škálování.Porozumění těmto rozdílům pomáhá při lepších výběrech pro návrh a sestavení obvodů, což vede ke zlepšení výkonu a flexibility v elektronických systémech.

Často kladené otázky [FAQ]

1. Jaké jsou nevýhody balení drátu?

Za prvé, proces může být časově náročný při řešení četných spojení nebo složitých obvodů.Díky této intenzitě práce je méně vhodná pro rozsáhlou nebo hromadnou výrobu.Zabalení drátu vyžaduje specializované nástroje a dovednosti, které mohou představovat počáteční náklady a křivku učení.Připojení, i když spolehlivá za normálních podmínek, nemusí odolat prostředí s vysokou vibrací nebo tepelnou variabilitou, což vede k potenciálnímu uvolnění v průběhu času.Nakonec může být estetika připojení zabalených drátem méně čistá a organizovaná ve srovnání s deskami s obvody (PCB).

2. Poškození ho zabalení drátu?

Zabalení samotného drátu nepoškodí vodič, pokud je provedeno správně.Nesprávné pomocí nástroje pro balení drátu může přezdívat nebo odříznout drát, čímž ohrožuje jeho integritu.Nadvícení může také zdůraznit drát, což vede k přestávkám nebo deformacím v drátu, poblíž bodů zakončení.Použití drátu, který je příliš tenký nebo nesprávný materiál pro konkrétní aplikaci, může zvýšit riziko poškození během obalení.Zatímco samotná technika je bezpečná pro dráty, chyba operátora nebo neshod materiálu může představovat problémy.

3. Jaký měřicí drát se používá pro obaly drátu?

Nejpoužívanější měřič pro obaly drátu je 30 AWG (americký měřič drátu).Tento rozchod poskytuje dobrou rovnováhu mezi flexibilitou a silou, takže je vhodný pro vytváření bezpečných a spolehlivých spojení, aniž by byl příliš objemný nebo příliš náchylný k rozbití.Je dostatečně tenký na to, aby byl snadno manipulován, ale dostatečně silný, aby zajistil dobré spojení, když je zabalen kolem sloupku.Ostatní měřidla mohou být použita v závislosti na specifických požadavcích projektu, ale 30 AWG je standardem ve většině aplikací pro zabavení drátu.

4. Jak tlustý je drátěný obal?

Tloušťka drátu zálivu do značné míry závisí na měřidle použitého drátu.Pro standardní 30 awg drát je průměr přibližně 0,010 palce (0,255 mm).Když je zabalena, může se tloušťka drátu hromadit v závislosti na tom, kolik zatáček je provedeno kolem sloupku.Každé zatáčky přidává celkový průměr zabalené sekce.Například několik zatáček by mohlo vytvořit zabalený svazek měřící kolem 0,03 až 0,05 palce v tloušťce, která se liší podle těsnosti a počtu zábalů.

5. Je bezpečné zabalit dráty?

Obalení drátu je při správném provádění bezpečné a s příslušnými materiály.Zajištění toho, aby byly všechny konce drátu správně izolovány a připojení jsou bezpečné minimalizovat riziko šortek nebo odpojení.
