Proč je IC 741 OP zesilovač pro elektroniku neznámý?

Operační zesilovač IC 741 je široce používaná elektronická složka navržená k amplifikaci a zpracování analogových signálů.Je známá svou flexibilitou, spolehlivostí a snadným použitím, což z něj činí výběr pro různé aplikace, jako je zesílení signálu, integrace a diferenciace.Tento článek se podrobně zabývá jeho funkcemi, konfigurací PIN, aplikace a pracovní zásady.

Katalog

Úvod do operačních zesilovačů

Provozní zesilovače neboli operační zesilovače jsou široce používány v elektronice kvůli jejich schopnosti zpracovávat analogové signály.Jsou navrženy tak, aby zesílily elektrické signály a prováděly operace, jako je přidání, odčítání a integrace.Op-Amps často najdete v zařízeních, která vyžadují přesné ovládání signálu, jako jsou zvukové zařízení, měřicí nástroje a řídicí systémy.

Jedním z důvodů, proč jsou op-amps tak univerzální, je jejich vysoký napěťový zisk.To znamená, že mohou vzít i velmi malé vstupní signály a výrazně je zesílit.Přidáním externích komponent, jako jsou rezistory a kondenzátory, můžete přizpůsobit op-amp pro provádění různých funkcí, včetně filtrování a srovnání.

OP-Amps hraje velkou roli v obvodech, které vyžadují přesnost a spolehlivost.Mezi mnoha dostupnými typy je IC 741 jedním z nejpopulárnějších kvůli jeho všestrannosti a snadnému použití.Ať už stavíte jednoduchý zesilovač nebo navrhujete složitější systémy, IC 741 poskytuje spolehlivý základ.

Přehled IC 741 OP AMP

IC 741 je klasický operační zesilovač známý pro svou všestrannost a širokou škálu aplikací.Poprvé představil v roce 1963 Fairchild Semiconductors, rychle se stal standardem ve světě analogové elektroniky.Tento op-amp je navržen tak, aby zesílil vstupní signály a prováděl matematické operace, takže je vhodný pro úkoly, jako je přidání, odčítání a integrace signálu.

Jedním z standoutů prvků IC 741 je jeho vysoký napěťový zisk, který umožňuje mu efektivně zesilovat i slabé signály.Spolehlivě také pracuje v širokém rozsahu zásobovacích napětí a zahrnuje funkce, jako je ochrana zkratu a kompenzace vnitřní frekvence.Díky těmto charakteristikám je to volba pro studenty, fandy a profesionály pracující na analogových obvodech.

IC 741 je k dispozici v různých balíčcích, jako je 8-pinový dip, to5-8 kov a formáty SOIC, což uživatelům poskytuje flexibilitu v tom, jak ji integrují do svých návrhů.Díky jeho snadnému použití a spolehlivosti z něj činí základní stavební blok v mnoha elektronických projektech.

Klíčové vlastnosti IC 741 OP Amp

Parametr	Hodnota
Impedance vstupu	Větší než 100 kiloohms
Výstupní impedance	Méně než 100 ohmů
Frekvenční rozsah	0 Hz až 1 MHz
Offset proud/napětí	Nízký
Zisk napětí	Přibližně 200 000

Technické specifikace IC 741

Parametr	Hodnota
Napájení	Vyžaduje minimální napětí 5V a může tolerovat až 18 V
Impedance vstupu	Přibližně 2 MΩ
Výstupní impedance	Asi 75 Ω
Zisk napětí	200 000 pro nízké frekvence (200 V/MV)
Maximální výstupní proud	20 Ma
Doporučené výstupní zatížení	Větší než 2 kΩ
Vstupní offset	Rozsahuje mezi 2 mV a 6 mV
Rychlost zabití	0,5 V/µs (rychlost, při které se změní napětí op-amp detekuje)

Vysoká vstupní impedance IC 741 a impedance nízkého výkonu je velmi vhodná pro použití jako napěťový zesilovač.

Níže uvedená tabulka uvádí shrnutí standardních specifikací pro operační zesilovač IC 741.

Parametr	Symbol	Typická hodnota	Jednotka
Napětí	VCC	± 15	PROTI
Výstupní napětí	Vout	± 14	PROTI
Výstupní proud	Iout	25	Ma
Zisk s otevřenou smyčkou	AOL	200 000	V/V.
Impedance vstupu	Zin	2	MΩ
Výstupní impedance	Zout	75	Ω
Ofsetové napětí	Vos	1	MV
Ofsetová drift napětí	TCVOS	7	µV/° C.
Offsetové stárnutí napětí	Avos/at	0,3	µV/měsíc
Rychlost zabití	Sr	0,5	V/µs
Šířka pásma	BW	1.5	MHz
Poměr odmítnutí běžného režimu	CMRR	90	db
Poměr odmítnutí napájení	PSRR	86 (pozitivní), 96 (negativní)	db

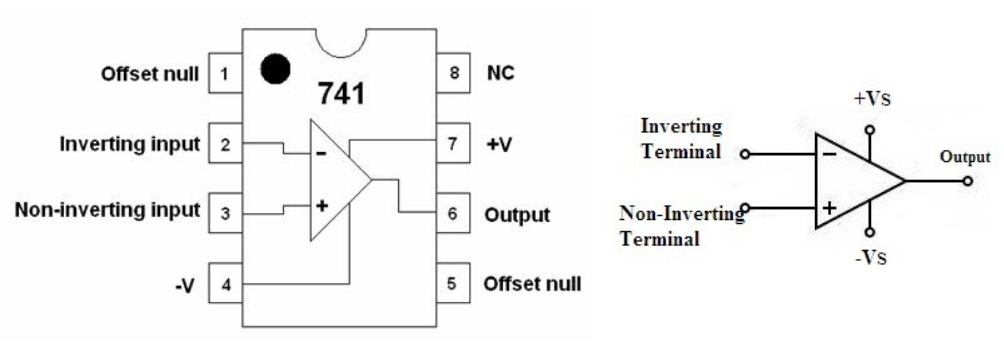

IC 741 OP AMP PIN LACOUT

Porozumění konfiguraci PIN IC 741

Schéma ukazuje osm kolíků, z nichž tři - piny 2, 3 a 6 - mají obzvláště smysluplné.Pin 2 představuje invertující terminál, zatímco pin 3 je neinvertující terminál.Toto jsou vstupní body, kde se používají signály.PIN 6 slouží jako výstupní terminál a dodává zesílený nebo zpracovaný signál.

PIN 8 se nepoužívá v obvodu a nemá žádnou aktivní roli.„741“ v názvu IC odráží design, kde je aktivní sedm kolíků, včetně čtyř kolíků pro vstup (2, 3, 4 a 7) a jeden pro výstup (6).Trojúhelníkový tvar ve vnitřním diagramu IC představuje jeho funkci jako operační zesilovač a zdůrazňuje jeho roli při zpracování signálu a amplifikačních úkolů.

Vysvětlení funkcí IC 741 PIN

• Kolíky napájení: PIN 4 a PIN 7

Kolíky 4 a 7 jsou napájecí připojení pro IC 741. PIN 4 se připojuje k zápornému napájení napětí, zatímco pin 7 se připojuje k pozitivnímu napájení napětí.Tyto kolíky poskytují energii potřebnou pro provoz IC.IC může fungovat v rozsahu napětí 5V až 18V, což je flexibilní pro různé návrhy obvodů.Zajištění stabilního napájení těchto kolíků je důležité pro spolehlivý provoz operačního zesilovače.

• Výstupní kolík: Pin 6

Pin 6 je místo, kde je k dispozici výstup IC 741.Napětí na tomto kolíku závisí na mechanismu zpětné vazby a vstupním napětí na kolíku 2 a pin 3. Pokud je výstupní napětí vysoké, přiblíží se k pozitivnímu napájecímu napětí připojenému k pin 7. Na druhé straně, pokud je výstupní napětí napětíNízké, bude se přiblížit k negativnímu napájecímu napětí na kolíku 4. Tento pin odráží zesílený nebo zpracovaný signál na základě vstupní a obvodové konfigurace.

• Vstupní kolíky: PIN 2 a PIN 3

PIN 2 a PIN 3 jsou vstupní terminály pro IC.Pin 2 působí jako invertující vstup, zatímco pin 3 slouží jako neinvertující vstup.Pokud je napětí na kolíku 2 vyšší než při pin 3, výstupní napětí klesne nízké.Naopak, když je napětí na kolíku 3 vyšší než u PIN 2, výstupní napětí vzroste.Tyto vstupy vám umožňují ovládat výstup změnou vstupních signálů, takže je ústřední pro to, jak operace operuje v různých konfiguracích.

• Offset Null Pins: Pin 1 a Pin 5

Pin 1 a pin 5 se používají k úpravě ofsetového napětí IC 741. Vzhledem k malým nepravidelností ve výrobním procesu nebo návrhu mohou na výstupu ovlivnit mírné rozdíly v vstupních kolících.Pro opravu to může být napětí napětí nanesení na kolíky 1 a 5 pomocí externího potenciometru.Toto nastavení pomáhá doladit výstup pro větší přesnost v citlivých obvodech.

• Není připojený kolík: Pin 8

PIN 8 nemá v IC 741 žádná vnitřní nebo externí připojení. Je jednoduše ponechán nespojený a nemá žádnou roli při fungování IC.Tento kolík zabírá prostor pro strukturální účely v rámci 8-kolíkového balíčku.

Pracovní princip IC 741 OP AMP

IC 741 pracuje amplifikací rozdílu mezi dvěma vstupními signály-jeden připojený k invertujícímu terminálu a druhý s neinvertujícím terminálem.Tento rozdíl je poté zpracován prostřednictvím řady vnitřních složek, včetně tranzistorů a současných zrcadel, které společně zajišťují přesné a stabilní zesílení.

Vstupní fáze IC 741 používá diferenciální zesilovač, který izoluje vstupy a zabraňuje nežádoucí zpětné vazbě signálu.Tato fáze stanoví základ pro to, jak op-amp reaguje na různá vstupní napětí.Signál pak prochází přechodnou fází, kde je dále zpracováván a amplifikován.Současná zrcadla v IC regulují tok proudu a zajišťují konzistentní výkon i při různých vstupních podmínkách.

Nakonec signál dosáhne fáze výstupu, kde je připraven k dodání do připojeného zatížení.Tento výstup může být buď ve fázi se vstupem (režim neinvertujícího) nebo invertovaný (režim obrácení), v závislosti na konfiguraci obvodu.IC 741 je navržen tak, aby zvládl širokou škálu vstupních napětí a zesiloval je s minimálním zkreslením, což z něj činí spolehlivou volbu pro přesné zpracování analogového signálu.

Vnitřní struktura IC 741

Vnitřní struktura IC 741 je pečlivě navržená uspořádání tranzistorů, rezistorů a proudových zrcadel, všechna integrovaná do jediného čipu.Tento design umožňuje op-amp zvládnout komplexní operace s přesností a stabilitou.

Ve svém jádru má IC 741 diferenciální vstupní fázi, kde dva tranzistory zpracovávají invertující a neinvertující vstupy.Tato fáze určuje rozdíl mezi dvěma vstupními signály a zároveň zajišťuje izolaci, aby se zabránilo problémům s zpětnou vazbou.Výstup této fáze je poté odeslán do druhé fáze zesílení pro další zvýšení signálu.

Pro regulaci proudového toku a zajištění stability IC používá proudová zrcátka - speciální konfigurace tranzistoru, které kontrolují a replikují proud s přesností.Tato současná zrcadla pomáhají operačnímu ampéru udržovat konzistentní výkon v celé řadě provozních podmínek.

Konečná výstupní fáze zahrnuje další tranzistory a rezistory, které formují zesílený signál pro dodání do výstupního kolíku.Tato fáze také zahrnuje ochranné mechanismy, jako je ochrana zkratu, k ochraně IC během provozu.

Celkově je vnitřní struktura IC 741 navržena tak, aby vyvážila vysoký výkon se spolehlivostí, takže je vhodná pro širokou škálu analogových aplikací.

Frekvence a získání charakteristik IC 741

Schopnost IC 741 amplifikovat signály se liší v závislosti na frekvenci vstupního signálu.Při nižších frekvencích, obvykle pod 10 Hz, zůstává zisk relativně konstantní a extrémně vysoký, přibližně 200 000.To umožňuje op-amp efektivně zesílit malé vstupní signály s minimálním zkreslením.

Jak se frekvence vstupního signálu zvyšuje, zisk se postupně snižuje.Tento pokles zisku se stává významným, protože frekvence se blíží 100 000 Hz, kde se zisk nakonec sníží na jednotu (1).Toto chování je typické pro operační zesilovače a je ovlivněno vnitřními omezeními, jako je kapacitance a šířka pásma.

Tento vztah mezi ziskem a frekvencí je znázorněn v níže uvedeném grafu, což ukazuje, jak přechody IC 741 z vysokého zisku při nízkých frekvencích na mnohem nižší zisk při vyšších frekvencích.

Pochopení této charakteristiky je zásadní pro navrhování obvodů, které vyžadují přesné řízení amplifikace signálu napříč různými frekvencemi.Pomáhá při výběru správných konfigurací a komponent k dosažení požadovaného výkonu.

IC 741 jako integrátor a diferenciator

IC 741 lze nakonfigurovat jako integrátor nebo diferenciator, což mu umožňuje provádět matematické operace na analogových signálech.Tyto konfigurace vyžadují specifické komponenty a připojení k tvarování výstupního signálu na základě vstupu.

K prozkoumání těchto rolí budete potřebovat prkénko, rezistory, kondenzátory, IC 741, regulovaný napájecí zdroj a osciloskop (CRO).Obvody integrátoru a diferenciatoru jsou podrobně uvedeny níže.

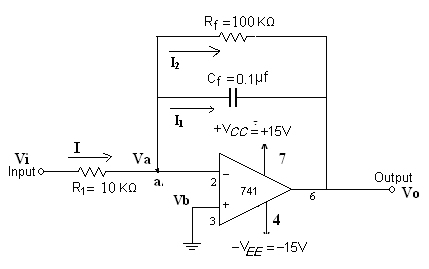

IC 741 jako integrátor

Obvod integrátoru, postavený pomocí IC 741, generuje výstup, který odpovídá integrálu vstupního signálu.To znamená, že výstup představuje kumulativní hodnotu vstupu v průběhu času.Nastavení obvodu je jednoduché a umožňuje vidět, jak signály IC 741 zpracovávají.

Chcete-li začít, aplikujte vstupní signál sinusové vlny s frekvencí 1 kHz a amplitudou 2V vrcholu na vrchol.Tento vstupní signál řídí obvod a slouží jako základ pro pozorování výkonu integrátoru.Jakmile je obvod nastaven, připojte vstupní a výstupní řezy k kanály CRO (katodový paprsek Osciloskop).Toto nastavení umožňuje zobrazit a porovnat průběhy.

Pozorováním průběhů na CRO můžete jasně vidět, jak IC 741 převádí vstupní signál do integrovaného výstupu.Vezměte na vědomí průběhy a porovnejte je s teoretickými předpovědi, abyste potvrdili chování obvodu.Tento proces zdůrazňuje schopnost IC 741 provádět matematické operace, jako je integrace, která se široce používá při zpracování analogového signálu.

IC 741 jako diferenciator

Diferenciační obvod pomocí IC 741 je navržen tak, aby vytvořil výstup, který představuje rychlost změny vstupního signálu.To znamená, že zdůrazňuje, jak rychle se vstupní signál v průběhu času mění, takže je užitečný pro aplikace, které vyžadují detekci změn nebo přechodů v signálech.

Chcete-li nastavit tento obvod, naneste si signál trojúhelníku s frekvencí 1 kHz a amplitudou 2v vrcholu na vrchol na vstup.Tento vstupní průběh umožňuje pozorovat, jak obvod reaguje na různé rychlosti změny signálu.

Dále připojte vstupní a výstupní části obvodu k kanálem CRO (katodové ray osciloskop).Tento krok umožňuje sledovat a analyzovat průběhy v reálném čase.Když pozorujete výstupní průběh na CRO, porovnejte jej s teoretickými očekáváními a ověřte, jak dobře provádí obvod diferenciátoru.

Tato konfigurace demonstruje schopnost IC 741 vypočítat derivát vstupních signálů, což z něj činí základní nástroj pro úkoly zpracování signálu vyžadující přesnost.

Obě konfigurace ukazují, jak flexibilní je IC 741 při manipulaci s matematickými operacemi na signálech.Schopnost působit jako integrátor nebo diferenciator z něj činí cennou součást při zpracování signálu, řídicích systémech a různých elektronických nástrojových aplikacích.Tato všestrannost zdůrazňuje jeho užitečnost v obvodech, které vyžadují přesnost a přizpůsobivost.

Aplikace IC 741 s otevřenou smyčkou

V nastavení s otevřenou smyčkou funguje IC 741 bez zpětné vazby, což mu umožňuje dosáhnout maximálního napětí až 200 000.Tato konfigurace je ideální pro komparátorové aplikace, kde op-amp porovnává napětí na jeho invertujícím a neinvertujícím vstupech a vytváří pozitivní nebo negativní výstup na základě srovnání.Avšak vzhledem k vysoké citlivosti je režim s otevřenou smyčkou méně vhodný pro amplifikaci.Pro stabilní a kontrolovaný zisk je přidána zpětná vazba, přechod na op-amp do konfigurace s uzavřenou smyčkou.

Společné konfigurace obvodu IC 741

IC 741 OP AMP Circuit Diagram

Operační zesilovač IC 741 lze nakonfigurovat pro různé aplikace, včetně jako doplněk, odečítač, komparátor, napěťový sledovač, integrátor nebo diferenciator.Tyto aplikace zdůrazňují schopnost op-ampů efektivně zvládnout matematické operace a zpracování signálů.

Níže uvedený diagram obvodu ukazuje, že IC 741 se používá jako komparátor.V tomto nastavení IC identifikuje a zpracovává slabé signály, což usnadňuje jejich rozlišení a analýzu v obvodu.

Abychom dále prozkoumali svou funkčnost, podívejme se na dva různé obvody zesilovače napětí vytvořené pomocí IC 741. Tyto konfigurace ukazují flexibilitu a výkon op-ampy při zesílení signálů pro různá použití.

Obvod pro invertování zesilovače

Invertující obvod zesilovače pomocí 741 op zesilovače

V invertujícím zesilovači pomocí 741 OP-AMP slouží PIN 2 jako vstup, zatímco PIN 6 je výstup.Když je vstupní signál aplikován na pin 2, výstup získaný z pin 6 je zvrácen polaritou.To znamená, že pozitivní vstup má za následek negativní výstup a negativní vstup má za následek pozitivní výstup.Toto chování je důvod, proč se nazývá invertující zesilovač.

Níže je uvedeno schéma obvodu a odpovídající tvar vstupu-výstupní vlny:

Zisk tohoto zesilovače je stanoven pomocí vzorce:

Zisk (av) = -(R2 / R1)

Negativní znaménko ve vzorci označuje inverzi polarity výstupního signálu.Změna hodnot rezistorů R1 a R2 můžete řídit, kolik je vstupní signál amplifikován.

Obvod pro neinvertující zesilovač

V neinvertujícím zesilovači využívajícím 741 OP-Amp se jako vstup používá pin 3 a výstup je převzat z pin 6. Výstup udržuje stejnou polaritu jako vstup, což znamená, že pozitivní vstup má za následek pozitivní výstup, zatímco negativní vstup vytváří negativní výstup.Tato charakteristika mu dává název neinvertující zesilovač.

Níže je uvedeno schéma obvodu a vstupní průběh pro neinvertující zesilovač:

Vzorec pro výpočet zisku v této konfiguraci je:

Zisk (av) = 1 + (R2 / R1)

Zisk zde závisí na hodnotách rezistorů R1 a R2.Úprava těchto hodnot rezistoru vám umožní dosáhnout požadované úrovně zesílení bez zvrácení polarity signálu.

Aplikace IC 741 OP AMP

Operační zesilovač IC 741 je všestranná komponenta široce používaná v mnoha elektronických obvodech.Níže je rozpracování jeho různých aplikací:

Zesilovače

IC 741 se široce používá k amplifikaci signálů napříč různými frekvencemi.Dokáže zvládnout signály od DC do vyšších rádiových frekvencí, takže je vhodný pro mnoho aplikací.Například to často uvidíte ve frekvenčně selektivních zesilovačích, které jsou kritické v systémech řízení tónů pro nastavení stereo a hi-fi.Tato schopnost selektivně zesílit specifické frekvence pomáhá zvyšovat kvalitu zvuku v těchto systémech.

Výpočetní obvody

Pokud jde o provádění matematických operací, IC 741 svítí.Obvykle se používá v obvodech určených pro integraci, diferenciaci a sčítání.Tyto operace jsou cenné v systémech zpracování a kontroly signálu, kde jsou pro manipulaci s analogovými signály nutné přesné matematické funkce.

Usměrňovače

V aplikacích, kde pravidelné diody nedosáhnou v důsledku poklesů napětí, působí IC 741 jako přesný usměrňovač.Chová se jako ideální dioda bez poklesu napětí, což umožňuje přesnou rektifikaci signálu.Tato funkce je zvláště užitečná při zpracování slabých signálů bez zkreslení.

Oscilátory

IC 741 hraje důležitou roli při vytváření oscilací.Najdete ji ve funkčních generátorech, které produkují různé výstupní průběhy, jako jsou sinusoidální, čtvercové a trojúhelníkové vlny.Kromě toho se často používá v modulátorech šířky pulsu (generátory PWM), které jsou nezbytné v obvodech řízení výkonu.

Komparátory

IC 741 je široce používán jako komparátor a určuje, zda jsou dvě napětí na stejné úrovni.Tato funkce je užitečná v aplikacích, jako jsou regulace napětí a porovnávací obvody signálu.Pomáhá při navrhování systémů, které potřebují rozhodovat na základě prahových hodnot napětí.

Analog-digitální a digitální k analogové konverzi

IC 741 přispívá k přeměně digitálních signálů na analogové a naopak.Běžně se používá v digitálních a analogových převazech (DAC) k převodu binárního vstupu do odpovídajících analogových výstupů.Podobně se používá v analogových digitálních měničkách (ADC), což umožňuje hladkou interakci mezi analogovými a digitálními systémy.

Různé další aplikace

• Variabilní zvuková frekvenční oscilátor: Pomáhá vytvářet nastavitelné zvukové signály pro testování a výrobu zvuku.

• Nastavitelné napájení regulované zvlnění: Zajišťuje stabilní napájení minimalizací fluktuace napětí.

• Čtyřkanálový zvukový mixér: Kombinuje zvukové signály z více vstupů do jednoho výstupního kanálu.

• Světlo ovládané světlo: Pracuje s rezistory závislými na světle (LDR) na řízení zařízení na základě intenzity světla.

• DC měřič polarity napětí: Identifikuje polaritu napětí DC v obvodech.

• Teploměr místnosti: Měří teplotu místnosti pomocí obvodu senzoru.

• Posluchač chyb: zesiluje zvuk pro poslechová zařízení.

• Mikrofonní zesilovač: Zvyšuje sílu signálů mikrofonu pro zvukové zařízení.

• Tester op-amp: Kontroluje funkčnost operačních zesilovačů.

• Ochrana zkratu pro RPS: Zabraňuje poškození ochranou proti zkratům.

• Tepelný dotykový spínač: Aktivuje zařízení s tepelným spínačem citlivým na dotyk.

• Konverze napětí na frekvenci: převádí signály napětí na odpovídající frekvenční výstupy.

Závěr

Operační zesilovač IC 741 je všestranná a spolehlivá složka široce používaná v elektronických obvodech pro amplifikaci signálů, provádění matematických operací a kontrolní napětí.Jeho jednoduchý design, snadné použití a schopnost přizpůsobit se různým funkcím z něj činí oblíbený pro různé aplikace.Ať už pracujete na základních zesílení nebo pokročilejších projektech, IC 741 nabízí solidní základ pro vytváření efektivních a efektivních obvodů.
