Obrázek 1: Regulátor napětí
• Komparátor
Komparátor porovnává výstupní napětí s nastaveným referenčním napětím.Jeho úlohou je zajistit, aby výstup zůstal v požadovaném rozsahu odesíláním ovládacích signálů, které odpovídajícím způsobem upravují napětí.Když se výstup unáší z referenční hodnoty, komparátor spustí úpravy tak, aby výstup vrátil zpět do řádku.

Obrázek 2: Obvod regulátoru napětí s komparátorem napětí
• Zdroj referenčního napětí
Jedná se o vysoce stabilní napětí, které působí jako měřítko pro srovnání.Referenční napětí zůstává konstantní, i když dochází ke změnám vstupního napětí, teploty nebo zatížení.To je poskytováno referencí BandGap a nabízí spolehlivou stabilitu v různých provozních podmínkách.

Obrázek 3: Zdroj referenčního napětí
• Zmožební zesilovač
Chybový zesilovač zvětšuje rozdíl mezi referenčním napětím a výstupním napětím.Tento amplifikovaný signál se potom používá k doladění řídicího mechanismu, čímž se sníží mezera mezi skutečným výstupem a cílovým napětím.Zajišťuje, že výstup odpovídá zamýšlenému napětí co nejblíže.

Obrázek 4: Regulátor napětí s chybovým zesilovačem
• Síť zpětné vazby
Síť zpětné vazby se skládá z rezistorů a někdy kondenzátorů, které odesílají část výstupního napětí zpět do systému pro monitorování.Tato smyčka zpětné vazby je důležitá pro nastavení správného výstupního napětí a stabilizaci regulátoru.Poměr zpětné vazby, určený síťovými komponentami, řídí, kolik výstupu je přiváděno zpět k chybovému zesilovači nebo komparátoru.

Obrázek 5: Signál zpětné vazby v regulátoru napětí
• Řídicí prvek
Řídicí prvek aktivně upravuje výstupní napětí.V lineárních regulátorech se jedná o tranzistor pracující v jeho aktivním stavu pro regulaci napětí.V regulátorech přepínání funguje ovládací prvek jako spínač a zapne a vypne vstupní napětí pro přenos energie přes komponenty, jako jsou induktory nebo kondenzátory, vyhladil výstup.

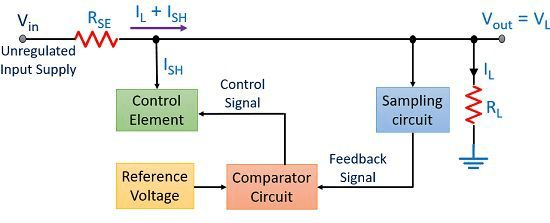

Obrázek 6: Řídicí prvek v regulátoru napětí
• Regulace zatížení
Regulace zatížení je schopnost regulátoru udržovat výstupní napětí stabilní, jak se mění zatížení.Silná regulace zatížení znamená, že výstup zůstává konstantní, i když množství proudu, který zatížení čerpá, kolísá.

Obrázek 7: Regulace zatížení
• Regulace linky
Regulace linky měří, jak dobře regulátor udržuje stabilní výstup, když se vstupní napětí mění.Dobrý regulátor napětí ukazuje minimální změny výstupu, i když dochází k posunům vstupního napětí.

Obrázek 8: Regulace řádku
• Tepelný dřez
U lineárních regulátorů, které mohou generovat teplo rozptýlením přebytečného napětí, je často vyžadován chladič.Pomáhá rozptylovat teplo produkovaný ovládacím prvkem, jako je tranzistor, udržovat zařízení v bezpečných provozních teplotách.

Obrázek 9: Opásoucí dřez
• Ochranné obvody
Mnoho regulátorů napětí přichází s vestavěnými funkcemi ochrany, jako je nadproud, tepelné odstavení a ochrana zkratu.Tato záruky brání poškození regulátoru a připojených zařízení, což zvyšuje celkovou bezpečnost a spolehlivost.
Regulátory lineárního napětí používají hlavní část zvanou Pass Element, obvykle typ tranzistoru jako bipolární spojovací tranzistor (BJT) nebo MOSFET.Tato část je řízena operačním zesilovačem.Aby udržel stabilní napětí, regulátor neustále porovnává výstupní napětí s pevným vnitřním referenčním napětím.Pokud tyto dva nejsou stejné, operační zesilovač změní prvek PASS pro opravu výstupu.Tento proces stále pracuje na tom, aby byl rozdíl mezi dvěma napětími co nejmenší.
Protože lineární regulátory mohou pouze snížit napětí, výstup bude vždy menší než vstupní napětí.I když to omezuje, jak je lze použít, lineární regulátory jsou stále populární, protože jsou jednoduché a dobře fungují.Snadno se navrhují, spolehlivé, nákladově efektivní a produkují velmi málo elektromagnetického rušení (EMI), znamená to, že ve výstupu je menší hluk a zvlnění.
Například jednoduchý lineární regulátor, jako je MP2018, potřebuje pouze vstupní kondenzátor a výstupní kondenzátor, aby správně fungoval.Díky tomuto malému počtu dílů je design snadný, spolehlivý a cenově dostupný.

Obrázek 10: Regulátor lineárního napětí
Přepínání regulátorů jsou pokročilejší možností ve srovnání s lineárními regulačními orgány, ale jejich návrh vyžaduje přesnost a pozornost k detailům.Na rozdíl od lineárních regulátorů závisí regulátory přepínání na externích komponentách, ladění pečlivé kontrolní smyčky a promyšlené plánování rozvržení.Tyto regulátory přicházejí ve třech hlavních typech: krok-down (buck) měniče, převaděče zvýšení (Boost) a kombinace těchto dvou.Díky této řadě možností je činí mnohem flexibilnější než lineární regulátory.
Jednou z výhod přepínacích regulačních orgánů je jejich vysoká účinnost, která často překonává 95%.Vyniká také při řízení tepla a jsou schopny manipulovat s většími proudy a zároveň podporovat širokou škálu vstupních a výstupních napětí.Kompromisem pro tento výkon je však zvýšená složitost.Pro správné fungování, přepínání regulátorů potřebuje další komponenty, jako jsou induktory, kondenzátory, tranzistory efektivních polních efektů (FET) a rezistory zpětné vazby.
Dobrým příkladem přepínacího regulátoru je model HF920, který ukazuje silný výkon a spolehlivé řízení energie, která tato zařízení nabízejí.

Obrázek 11: Regulátor přepínání napětí
Buck regulační orgány, také nazývané Step-down Converters, se používají ke snížení vyššího napětí na nižší, použitelnější výstupní napětí.Proces začíná tranzistorem, který zapíná a vypíná při vysoké rychlosti a naseká vstupní napětí do krátkých výbuchů.Tyto rychlé výbuchy napětí se pak procházejí induktorem, který dočasně ukládá energii.Jak napětí pokračuje, je dále vyhlazeno kondenzátorem, což má za následek stabilní nižší výstupní napětí.Tato metoda je efektivní a snižuje energii zbytečnou jako teplo.Regulátory Buck jsou dobré v zařízeních, jako jsou notebooky, smartphony a další přenosná elektronika.

Obrázek 12: Obvod buck regulátoru
Podporují regulační orgány , často označované jako převaděče, usilují o zvýšení nízkého vstupního napětí na vyšší výstupní napětí.Zde je tranzistor nabíjející induktor, když je aktivní, a uvolňuje uloženou energii, když se vypne.Toto řízené uvolnění zvyšuje úroveň napětí.Tyto regulátory jsou užitečné v situacích, kdy je vstupní výkon, jako je z baterie, příliš nízký pro potřeby zařízení.Jak se baterie vyčerpá, regulátor Boost zajišťuje, že napětí zůstává konzistentní, udržuje zařízení v provozu i když úrovně výkonu klesají.Díky tomu jsou ideální pro mnoho elektroniky napájenou baterií, která vyžaduje stálé napětí, a to i přes kolísající zásobování energie.

Obrázek 13: Obvod regulátoru Boost
Regulační orgány Buck-Boost Zkombinujte vlastnosti převodníků Buck a Boost, což jim umožňuje buď zvýšit nebo snížit vstupní napětí podle potřeby.Tyto regulační orgány nejprve invertujte vstupní napětí a poté jej upravte, a to buď v závislosti na požadovaném výstupu.Tato schopnost přizpůsobit se měnícím se podmínkám činí regulátory Buck-Boost skvělým v systémech s nepředvídatelnými nebo nestabilními vstupními napětími, například v automobilech nebo aplikacích pro obnovitelné zdroje energie, jako jsou solární energetické systémy.Poskytnutím stabilního výstupu bez ohledu na výkyvy vstupů zajišťují, že připojená zařízení se spolehlivě provádějí v celé řadě podmínek.

Obrázek 14: Obvod regulátoru Buck-Boost
Sada regulátoru napětí na vosnou desku je perfektním vstupním bodem pro začátečníky, kteří chtějí získat praktické zkušenosti s pájením a návrhem základního obvodu.Nejen, že se naučíte základní koncepty elektroniky, ale na konci tohoto projektu jste vytvořili plně funkční zařízení, které je schopné poskytnout stabilní výstup 5VDC pro malé elektronické projekty.
Tato sada obsahuje vše, co potřebujete k sestavení spolehlivého regulátoru napětí:
- deska s tiskovým obvodem (PCB)
- DC Power Jack
- kondenzátory a rezistor
- LED STAST NÁVOD
- PIN záhlaví
- Komplexní příručka pro instrukce
Nástroje potřebné pro tento projekt jsou:
- pájecí železo a pájka
- řezačky drátu
- napájení (například adaptér na stěny 6-18V)
Proces montáže je rozdělen krok za krokem, aby vám pomohl pochopit provoz regulátoru napětí, jak se vydáte.
Krok 1: Instalace rezistoru a kondenzátoru
Začněte tím, že zvednete rezistor a ohýbáte jeho vodiče k zapadnutí do štěrbiny R1.Vložte jej do určeného místa na desce a bezpečně pájejte vodiče zezadu.Jakmile se pájíte, odřízněte jakýkoli další drátěný vyčnívání.Dále uchopte kondenzátor 0,1µF a sledujte stejný proces pro slot C2.Není třeba se starat o to, jak čelí, tyto komponenty lze umístit v obou směrech, protože nejsou polarizovány.

Obrázek 15: Instalace rezistoru a kondenzátoru
Krok 2: Nastavení regulátoru napětí a jack s barelem
Umístěte regulátor napětí do slotu V-Reg, ujistěte se, že kartu zarovnejte s řádkem uvedenou na desce.Získání správné orientace je důležité, pokud je nainstalován dozadu, regulátor nebude fungovat a mohl by obvod poškodit.Úlohou regulátoru je udržovat napětí stabilní, i když vstup kolísá, a zajistit, aby napájení dodávané do vašeho obvodu zůstalo stabilní.Po pájení vodičů ořízněte další drát.Nyní přejděte k jacku s hlavností, vložte jej do slotu B1 a pájejte jej na místo.To bude sloužit jako hlavní připojení napájení pro váš projekt.

Obrázek 16: Nastavení regulátoru napětí a jack s barelem
Krok 3: Umístění kondenzátoru a LED napájení
Vložte kondenzátor 10 µF do slotu C1 a ujistěte se, že delší vedení jde do (+) podložky.Zkontrolujte, zda je pruh na kondenzátoru vedle označení PWR pro správnou orientaci.Poté nainstalujte LED do jeho slotu a zarovnejte zářez s odpovídající linií na symbolu desky, aby se zajistilo správně umístění.

Obrázek 17: Umístění kondenzátoru a LED výkonu
Krok 4: Instalace spínače napájení a kolíků na vosotě
Umístěte spínač napájení do slotu PWR a bezpečně jej pájte.Pokud jde o kolíky na prkénko, mohou být obtížné je zvládnout, protože je třeba je připálit zpod.Chcete -li je udržovat zarovnané, můžete je buď držet stabilní, jakmile se pájíte, nebo použít prkénko k jejich podpoře během procesu.

Obrázek 18: Instalace spínače napájení a kolíků na vosotě
Krok 5: Konfigurace napájecích kolejnic
Chcete -li zajistit, aby regulátor napětí fungoval správně, musíte nastavit energetické kolejnice.Vyberte stranu prkéle, kterou chcete použít.Pojďme s levicí pro toto nastavení.Porovnejte polštářky na desce s kolejnicemi „+“ a ‘-na prkénku.Jakmile je vše zarovnáno, pájejte polštářky půlměsíce, aby zamkla spojení na místě.Pokud někdy potřebujete zvrátit polaritu výkonu, můžete na konkrétních podložkách použít číslo dílu SWT7, i když to obvykle není vhodné.

Obrázek 19: Konfigurace napájecích kolejnic
Krok 6: Napájení desky
Použijte zdroj napájení 2,1 mm, který poskytuje k napájení desky mezi 6 až 18 V.Pokud vstupní napětí jde nad 12 voltů, regulátor by se mohl zahřát, ale to je normální a není to důvod k obavám.Pokud nepoužíváte prkénko, můžete použít pájecí polštářky „+ -“ umístěné v blízkosti jack s hlavně k nakreslení 5V regulované energie.

Obrázek 20: Kit regulátoru napětí na napětí
Regulátor napětí je jako řídicí systém pro energii vašeho projektu.Zajistí, aby váš projekt získal správné množství energie.
Představte si, že váš zdroj energie poskytuje více napětí než váš projekt.A Lineární regulátor je jednoduché zařízení, které snižuje napětí na bezpečnou úroveň pro váš projekt.Je snadné se používat a funguje dobře, pokud rozdíl mezi napětím, které máte, a napětím, které potřebujete, není příliš velký.
Lineární regulátory však mohou plýtvat energií, pokud existuje velký rozdíl mezi vstupním a výstupním napětím.Tato zbytečná energie se promění v teplo a stane se problémem pro váš projekt.
Pokud je váš lineární regulátor příliš horký, znamená to, že ztrácí hodně energie.V tomto případě možná budete chtít použít a Regulátor přepínání Buck.Tento typ regulátoru je efektivnější a neztrácí tolik energie.Snižuje napětí tím, že zapnutí a vypínání opravdu rychle zapíná a vytvoří průměrné dolní napětí.
Pokud váš projekt potřebuje více napětí, než váš zdroj energie může poskytnout, a Boost přepínání regulátoru může pomoci.Zvyšuje napětí z vašeho zdroje energie, aby vašemu projektu poskytlo další sílu, kterou potřebuje.
Někdy váš zdroj energie nemusí být stabilní, což dává příliš mnoho nebo příliš malé napětí. Regulátor přepínání buck-boost Může jak zvýšit, tak snížit napětí podle potřeby, a ujistit se, že váš projekt vždy získá správné množství energie.
Pro projekty, které vyžadují velmi stabilní sílu, můžete kombinovat a Přepínání regulátoru s lineárním regulátorem.Přepínací regulátor zpracovává velké změny napětí, zatímco lineární regulátor zajišťuje hladký a stabilní.
Regulátor správného napětí tedy závisí na tom, do jaké míry se napětí z vašeho zdroje energie liší od toho, co váš projekt potřebuje a jak stabilní a čistý musí být výkon.Každý typ má své vlastní silné stránky, takže si vyberte ten, který nejlépe vyhovuje vašemu projektu.
Studie regulátorů napětí zahrnuje důležitou součást elektrotechniky, která kombinuje praktické použití a teorii.Článek vysvětluje komponenty, jako jsou zesilovače chyby a chladiče, jakož i rozdíly mezi lineárními a přepínacími regulátory, což poskytuje solidní pochopení toho, jak tato zařízení řídí výkon.Zahrnuje také krok za krokem průvodce pro stavbu regulátoru napětí na prkénku, což pomáhá objasnit proces a poskytuje čtenářům praktický zážitek na podporu konceptů.Jak se elektronické návrhy komplikují a mění se potřeby energie, vědění, jak funguje regulace napětí, se stává velmi důležitým.Tento článek působí jako výukový nástroj i praktický průvodce, který pomáhá designérům i fandům vybrat si a používat nejlepší regulátory napětí pro své projekty, což zajišťuje, že jejich elektronika vydrží déle a funguje dobře.
Regulátor napětí je důležitý, pokud je zapotřebí stabilního napětí, aby elektronická zařízení správně fungovala.Chrání před poškozením před náhlými změnami napětí, ke kterému může dojít v důsledku změn v otázkách poptávky po výkonu nebo problémům s nabídkou.Používá se ve věcech, jako jsou počítačové napájecí zdroje, telekomunikační zařízení a další zařízení, která jsou citlivá na změny napětí.
Ano, AVR (automatický regulátor napětí) je typ regulátoru napětí.Automaticky upravuje úroveň napětí, aby se zajistilo, že do zařízení je dodáno konstantní a vhodné napětí, bez ohledu na změny zatížení nebo vstupního napětí.To pomáhá při prevenci poškození a zlepšení účinnosti elektrických zařízení.
Regulátor napětí střídavého napětí řídí napětí střídavého proudu (AC) napájení tak, aby poskytovalo stabilní výstupní napětí pro připojené zařízení.Kompenzuje změny podmínek vstupního napětí a zatížení a zajišťuje dodávku konstantního střídavého výkonu, dobré pro spolehlivý provoz zařízení poháněných AC.
Ne, střídač není regulátor napětí.Střídač je navržen tak, aby převáděl přímý proud (DC) na střídavý proud (AC).Zatímco některé střídače mají vestavěné schopnosti pro stabilizaci výstupního napětí, jejich hlavní funkcí je přeměna typu proudu, nikoli regulační napětí.
Zde je návod, jak otestovat regulátor napětí:
Nastavte multimetr: Nastavte multimetr pro měření napětí.
Připojte multimetr: Připojte sondy k výstupním terminálům regulačního orgánu.
Zkontrolujte napětí: Zapněte systém a zkontrolujte odečet.Měl by odpovídat očekávanému výstupu regulátoru.
Volitelné: Test s zatížením: Změňte zátěž a zjistěte, zda výstup zůstane stabilní, což ukazuje, že regulátor funguje správně.
Řadič napětí upravuje výstupní napětí založené na vstupu uživatele, jako je změna jasu světla nebo rychlost motoru.Regulátor napětí udržuje napětí stabilní, i když se změní zatížení nebo vstup.Řadiče mění napětí podle potřeby, zatímco regulační orgány zajišťují, že zůstává konstantní.
