Triangulární tvar vlny

Trojúhelníkové průběhy jsou základním konceptem elektroniky a zpracování signálu, známý pro jejich rovný vzestup a pád, vyvážený tvar a ostré píky.Na rozdíl od jiných průběhů, jako jsou sinusové nebo čtvercové vlny, mají trojúhelníkové průběhy speciální funkce, díky nimž jsou zvláště užitečné při různých úkolech, od vytváření hudby po navrhování elektronických obvodů.Tento článek zkoumá charakteristiky, jak jsou vyrobeny a kde se používají, poskytuje jasné pochopení toho, proč se tento konkrétní tvar vlny běžně používá v technických i kreativních oblastech.

Katalog

Obrázek 1: Displej trojúhelníku na osciloskopu

Pochopení struktury trojúhelníkových průběhů

Trojúhelníkový tvar je typ signálu často používaného při zpracování elektroniky a signálu.Má tvar, který stoupá a padá v přímkách a vytváří řadu ostrých špičatých vrcholů.Tento tvar vlny má několik hlavních funkcí, díky nimž se liší od jiných typů průběhů.Pojďme prozkoumat tyto funkce jednoduše.

Lineární vzestup a pád

Jednou z nejvýraznějších věcí na trojúhelníkovém průběhu je to, jak se pohybuje nahoru a dolů v přímé linii.Na rozdíl od průběhů, jako jsou sinusové vlny, které mají hladké a zakřivené přechody, má trojúhelníkový průběh rovný, dokonce i sklon, když stoupá na svůj vrchol a poté spadne zpět dolů.To znamená, že ke zvýšení a snížení napětí (nebo proudu) dochází při stabilní, neměnné rychlosti.Z tohoto důvodu vypadá průběh ostrý a úhlový, s špičatými vrcholy místo zaoblených.

Symetrie

Trojúhelníkový tvar má obvykle vyvážený tvar, což znamená, že trvá stejný čas, než se zvedne z nejnižšího bodu na nejvyšší bod, jak se opět spadne.Tento zůstatek vytváří to, co se nazývá 50% pracovní cyklus, což znamená, že tvar vlny tráví stejný čas stoupá, jak se snižuje.Tato vyrovnanost je užitečná v situacích, kdy potřebujete průběh, který se chová konzistentním a předvídatelným způsobem, například při vytváření zvukových vln nebo ovládání načasování v elektronických obvodech.

Frekvence

Frekvence trojúhelníkového průběhu je, jak často se tvar vlny opakuje za jednu sekundu.Můžete si myslet na celý cyklus od nejnižšího bodu, stoupající do nejvyššího bodu a poté opět klesat zpět na nejnižší bod.Frekvence se měří v Hertz (Hz), kde jeden hertz se rovná jednomu úplnému cyklu za sekundu.Pokud je frekvence vyšší, průběh se opakuje rychleji, což vede ke vzoru s více vrcholy a údolími v kratším čase.To může ovlivnit to, jak funguje průběh v elektronických obvodech, zejména ve věcech, jako je syntéza zvuku, kde je pro získání správného zvuku důležitá kontrola frekvence.

Amplituda

Amplituda je výška trojúhelníkového průběhu, měřená od střední linie (nazývané nulové linie) k vrcholu.Tento vrchol je nejvyšší bodem, který průběh dosáhne, a představuje maximální napětí nebo proud, který může tvar vlny produkovat.Amplituda je měřítkem toho, jak silný nebo silný je tvar vlny, a ovlivňuje energii, kterou nese.Ve věcech, jako je zpracování signálu, může amplituda trojúhelníkového průběhu určit, kolik energie má signál a jak účinně může řídit elektronické komponenty nebo systémy.

Symetrické vs. nesymetrické trojúhelníkové průběhy

Trojúhelníkové průběhy jsou tvary, ve kterých signál stoupá a padá rovně, rovnoměrně.Tyto průběhy jsou obvykle symetrické, což znamená, že čas, který signál trvá, je stejný jako čas potřebný k sestupu.To vytváří vyvážený tvar, kde obě strany průběhu jsou zrcadlové obrazy navzájem.

Trojúhelníkové průběhy však mohou být také nesymetrické, kde se časy pro stoupání a klesání liší.V těchto případech může jedna strana tvaru vlny jít nahoru nebo dolů rychleji než druhá, což vede k nerovnému tvaru.Pokud je rozdíl mezi dobami vzestupu a pádu velký, může tvar vlny začít vypadat jako vzorec pila, přičemž jedna strana je mnohem strmější než druhá.

Rozdíl mezi symetrickými a nesymetrickými trojúhelníkovými průběhy je užitečný v situacích, kdy načasování změny signálu musí být kontrolováno specifickým způsobem.To umožňuje úpravu tvaru tvaru vlny tak, aby odpovídal konkrétním potřebám v různých aplikacích.

Generování trojúhelníkových průběhů

Obrázek 2: Schéma obvodu pro generování trojúhelníkového průběhu

Vytvoření trojúhelníkového průběhu se provádí pomocí jednoduchého elektronického obvodu zvaného integrátor, který obvykle zahrnuje operační zesilovač nebo op-amp.Proces začíná čtvercovou vlnou, což je typ signálu, který se rychle posune mezi vysokými a nízkými hladinami napětí.Obvod integrátoru poté transformuje tuto čtvercovou vlnu na trojúhelníkový průběh.

Nejprve se jako počáteční signál používá čtvercová vlna s určitou frekvencí (jak často se opakuje) a amplituda (výška nebo pevnost napětí).Integrátor reaguje na tuto čtvercovou vlnu vytvořením výstupu podobného rampu.Když je čtvercová vlna na vysoké úrovni napětí, výstup integrátoru se postupně zvyšuje.Když čtvercová vlna klesne na nízkou úroveň napětí, výstup se postupně snižuje.

Úkolem integrátora je změnit čtvercovou vlnu na trojúhelníkový průběh.Rychlost, při které se trojúhelníkový průběh stoupá a padá, závisí na amplitudě vstupní čtvercové vlny a na konkrétním návrhu obvodu integrátoru, včetně hodnot použitých rezistorů a kondenzátorů.

Trojúhelníkový tvar má stejnou frekvenci jako čtvercová vlna, která byla přiváděna do obvodu, ale jeho výška a strmost jsou ovlivněny vstupním signálem a tím, jak je integrátor nastaven.Tato technika je užitečná při zpracování elektronického signálu, protože umožňuje vytvoření průběhů, které lze upravit pro různé účely, například v generátorech tvaru vlny a syntézu zvuku, a zajistit, aby hladce fungovaly s jinými signály v systému.

Matematická reprezentace trojúhelníkových průběhů

Trojúhelníkový průběh je typ signálu, který se často používá při elektronice a zpracování signálu.Lze jej popsat pomocí matematické metody zvané Fourierova série, která rozbije průběh dolů do součtu sinusových vln.Každá z těchto sinusových vln představuje jinou frekvenci, známou jako harmonická.

Vzorec pro tvar trojúhelníku je::

Pojďme projít tím, co každá část tohoto vzorce znamená:

představuje trojúhelníkový průběh, jak se mění v průběhu času TTT.

ukazuje, že série je součet, který začíná a pokračuje bez konce.Tato kontinuální součet nám pomáhá úzce odpovídat tvaru trojúhelníkového průběhu.

Otočí znak pro každý termín v sérii.Tento převrácení je nutné, aby se každá harmonická vlna správně vyrovnala, aby vytvořila trojúhelníkový tvar.

Poukazuje na to, s jakou harmonickým jednáme.Do průběhu jsou zahrnuty pouze liché harmonické (1., 3., 5. atd.).To znamená , první harmonická (hlavní frekvence) je zahrnuta;pro , je přidána třetí harmonická a tak dále.

Říká nám, jak velká je každá harmonická vlna.Velikost každé harmonické vlny se zmenšuje, jak se harmonické číslo zvyšuje.Tento zmenšující se efekt je trojúhelníkový průběh plynulejší a postupnější než čtvercová vlna.

je sinusová vlna pro každou harmonickou, kde F je hlavní frekvence tvaru vlny.

Trojúhelníkový průběh je vytvořen z těchto lichých harmonických, přičemž každá harmonická se zmenšuje s rostoucím harmonickým počtem.Toto specifické nastavení harmonických a jejich velikostí dává trojúhelníkovému průběhu jeho stálý vzestup a pokles a odlišuje jej od jiných typů průběhů, jako jsou čtvercové vlny nebo piloové vlny, které mají různé harmonické vzorce.

Převod trojúhelníkové vlny na sinusové vlny

Obrázek 3: Konverze trojúhelníkové vlny na sinusovou vlnu

Trojúhelníkový tvar může být změněn na sinusovou vlnu pomocí procesu, který zjemňuje jeho ostré okraje.To se provádí zasláním trojúhelníkového průběhu prostřednictvím speciálního obvodu složeného z diody a rezistory.Diody jsou elektronické součásti, které umožňují proudění elektřiny v jednom směru, zatímco rezistory omezují tok elektrického proudu.Když trojúhelníkový průběh prochází tímto obvodem, diody vyhladí ostré vrcholy a údolí, takže je více zaoblené.Rezistory pomáhají dále vyhladit průběh a otočit přímé čáry trojúhelníkové vlny do zakřiveného tvaru sinusové vlny.To má za následek průběh, který vypadá mnohem více jako hladká a kontinuální křivka sinusové vlny, která je často potřebná u mnoha typů elektronických zařízení, kde jsou hladké signály lepší.

Rozlišování trojúhelníkových průběhů od jiných průběhů

Trojúhelníkové průběhy mají jedinečný tvar, díky kterému vynikají jiné běžné průběhy, jako jsou sinusové vlny a čtvercové vlny.Pochopení těchto rozdílů vám může pomoci rozpoznat a používat tyto průběhy efektivněji v různých aplikacích, jako je zpracování signálu a elektronika.

Trojúhelníkové vlny vs. sinusové vlny

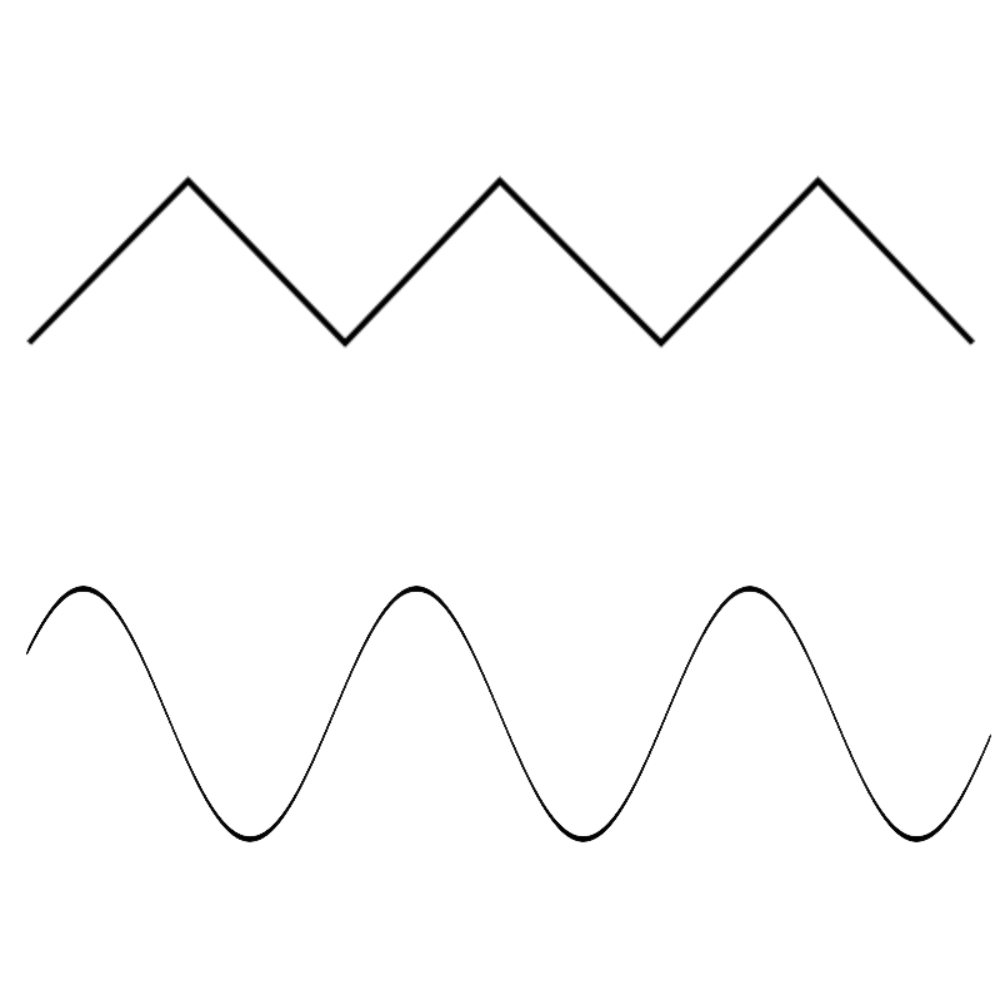

Obrázek 4: Sinusová vlna a trojúhelníková vlna

Sinusové vlny jsou známé svými hladkými, tekoucími křivkami, které stoupají a padají v jemném, nepřetržitém pohybu.Sklon nebo strmost křivky se postupně mění v průběhu vlny, což mu dává zaoblený vzhled.Na druhé straně se trojúhelníkové vlny chovají jinak.Místo hladkého zakřivení má trojúhelníková vlna rovné, šikmé linie, které stoupají a padají stabilním tempem.Tyto přímé linie vytvářejí ostré, špičaté vrcholy, takže tvar vlny vypadá úhlnější a méně zaoblený než sinusová vlna.Způsob, jakým trojúhelníkové vlny stoupají a padají v přímce, spíše než křivkou, usnadňuje skóre ve srovnání s tekoucím tvarem sinusové vlny.

Trojúhelníkové vlny vs. čtvercové vlny

Obrázek 5: Trojúhelníkové vlny vs. čtvercové vlny

Čtvercové vlny jsou snadno rozpoznatelné svými ostrými, náhlými skoky mezi vysokou a nízkou úrovní, což vytváří krabicový vzhled.Ve čtvercové vlně se změna z nejvyššího bodu na nejnižší dochází okamžitě, bez jakéhokoli postupného přechodu.Trojúhelníkové vlny se však pohybují mezi vysokou a nízkou hladinou mnohem plynulejším způsobem.Místo toho, aby se okamžitě skákala z jedné úrovně na druhou, stoupá trojúhelníková vlna a padá stabilní, šikmý rychlost, což jí dává postupnější svah.Díky tomu vypadá trojúhelníková vlna spíše jako řada ramp nebo nakloněných rovin, spíše než ostré okraje čtvercové vlny.Stabilní vzestup a pád trojúhelníkové vlny mu dává mnohem šikmá a méně náhlý vzhled než přímé okraje čtvercové vlny.

Praktické aplikace trojúhelníkových vln

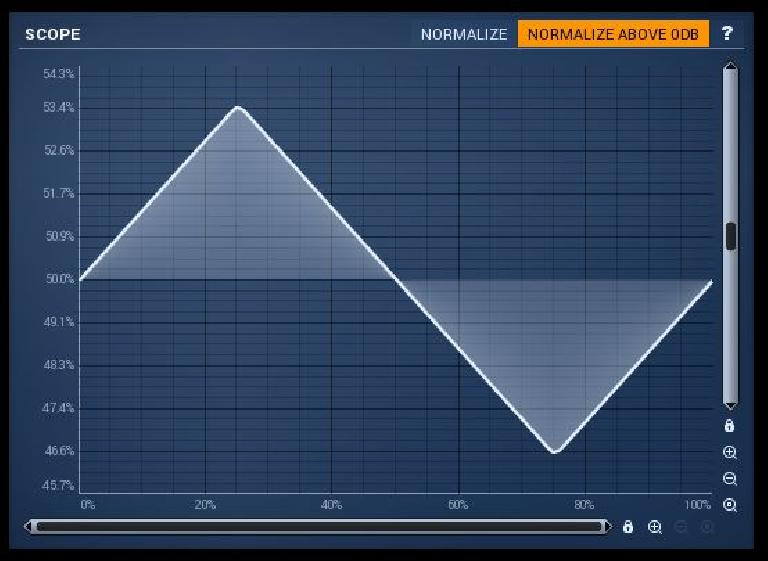

Obrázek 6: Trojúhelníkový průběh při zpracování signálu a hudebních aplikacích

Trojúhelníkové průběhy se běžně používají v technických i kreativních oblastech kvůli jejich jednoduchému tvaru a zvláštním zvukovým vlastnostem.Při zpracování signálu se tyto průběhy často používají v zařízeních, které generují signály pro testování a kalibraci.Jejich stálý vzestup a pád je usnadňují měření a analýzu, a proto jsou pro takové úkoly preferovány.V hudbě, zejména se syntetizátory, se trojúhelníkové průběhy líbí pro jejich měkčí zvuk ve srovnání s čtvercovými vlnami.Tento měkčí zvuk pochází ze skutečnosti, že trojúhelníkové průběhy zahrnují pouze liché harmonické (specifické zvukové frekvence) a tyto harmonické rychle mizí a vytvářejí plynulejší tón.Trojúhelníkové průběhy jsou také užitečné při testování osciloskopu, kde jejich jasné a stabilní přechody usnadňují čtení a spolehlivé pro kontrolu a úpravu zařízení.Tato praktická použití v různých oborech ukazuje, jak jsou všestranné a užitečné trojúhelníkové průběhy, ať už v technickém nebo kreativním prostředí.

Závěr

Abych to shrnul, trojúhelníkové průběhy vynikají kvůli jejich přímému vzestupu a pádu, vyváženému tvaru a jedinečnému způsobu kombinace různých frekvencí.Díky těmto vlastnostem jsou všestranné a užitečné v mnoha různých oblastech.Ať už se používá při zpracování signálu, vytváření hudby nebo testování elektronického vybavení, stálá a předvídatelná povaha trojúhelníkových průběhů z nich činí běžnou volbou v mnoha situacích.Tím, že se dozvíte, jak jsou tyto průběhy vytvářeny a aplikovány, můžete lépe ocenit jejich roli v různých technologiích a kreativních projektech.

Často kladené otázky [FAQ]

1. Jaká je průměrná hodnota trojúhelníkové vlny?

Průměrná hodnota trojúhelníkové vlny je nulová, když je vlna vyvážena kolem středové čáry (vodorovná osa).To se děje proto, že pozitivní a negativní části průběhu se navzájem ruší přes jeden plný cyklus.

2. Jak rozlišujete trojúhelníkovou vlnu?

Když rozlišujete trojúhelníkovou vlnu s ohledem na čas, získáte čtvercovou vlnu.Stabilní nárůst a pád trojúhelníku se mění do náhlých skoků čtvercové vlny mezi vysokou a nízkou úrovní.

3. Jak generovat trojúhelníkovou vlnu?

Trojúhelníkovou vlnu můžete generovat pomocí jednoduchého elektronického obvodu zvaného integrátor, který obvykle zahrnuje operační zesilovač (op-amp).Nejprve začnete čtvercovou vlnou a integrátor pak změní tuto čtvercovou vlnu na trojúhelníkový průběh pomalým zvyšováním a snižováním výstupního napětí.

4. Jaké jsou aplikace vlny trojúhelníku?

Trojúhelníkové vlny se používají v různých oblastech, jako je vytváření hudebních tónů, které jsou měkčí než jiné průběhy, testování a úpravy elektronických zařízení, protože jejich tvar je snadno pracovat, a v komunikačních systémech, kde pomáhají s určitými modulačními technikami.

5. Jaký je popis tvaru vlny?

Vlny je obrázek nebo graf, který ukazuje, jak se signál v průběhu času mění.Zobrazuje tvar, výšku (amplituda), frekvenci (jak často se opakuje) a fázi (načasování) signálu, což dává jasný pohled na to, jak se signál chová.
