Jak technologie povrchové montáže funguje v elektronice?

Technologie povrchové montáže vám pomůže porozumět tomu, jak se vyrábějí moderní desky plošných spojů s malými součástmi umístěnými přímo na povrchu.V této příručce se dozvíte, jak SMT funguje, jaké typy komponent se používají, jak se skládají, jak se kontroluje kvalita a kde se tato metoda objevuje v běžných zařízeních.

Katalog

Obrázek 1. Komponenta SMT

Úvod do technologie povrchové montáže (SMT)

Technologie povrchové montáže (SMT) je metoda sestavování elektronických obvodů umístěním součástek přímo na podložky plošných spojů namísto jejich vkládání skrz otvory.Tento proces snižuje velikost a hmotnost, zlepšuje efektivitu rozvržení a umožňuje vyšší hustotu komponent.SMT je široce používán v moderní elektronice a podporuje spolehlivou, velkoobjemovou výrobu s konzistentní kvalitou montáže.

Jak funguje SMT na deskách s plošnými spoji

Obrázek 2. Umístění komponent SMT

Technologie povrchové montáže spojuje komponenty přímo s měděnými podložkami na desce s plošnými spoji.Podložky jsou nejprve potaženy pájecí pastou, směsí jemné pájky a tavidla, která kov vyčistí a připraví na lepení.Komponenty se poté umístí na nalepené podložky;lepkavá pasta je drží na místě.

Deska prochází reflow pecí, kde řízený teplotní profil roztaví pájecí pastu.Roztavená pájka smáčí plošky i vývody součástek, a když se deska ochladí, ztuhne do pevných elektrických a mechanických spojů.Většina pouzder má na okrajích vývody, zatímco jiné, jako například kulová mřížková pole (BGA), používají k vytvoření spojení malé pájecí kuličky na spodní straně.

Součásti pro povrchovou montáž a jejich typy

Obrázek 3. Typy komponent SMT

Součásti pro povrchovou montáž jsou navrženy tak, aby seděly přímo na povrchu desky s plošnými spoji.Spoléhají spíše na malé kovové koncovky pro elektrický kontakt než na dlouhé vodiče.Jejich tvary a velikosti se liší v závislosti na funkci, ale všechny jsou určeny pro kompaktní uspořádání, kde je omezený prostor.

Pasivní komponenty

Pasivní komponenty pro povrchovou montáž zahrnují rezistory, kondenzátory a induktory.Tyto díly vedou, ukládají nebo omezují elektrickou energii, aniž by potřebovaly externí zdroj napájení.Většina z nich je dodávána v malých obdélníkových balíčcích, což usnadňuje jejich umístění na tabuli a pomáhá udržovat uspořádání uspořádané.Všimnete si standardních kódů velikosti jako 0805, 0603, 0402 nebo 0201 a tato čísla popisují délku a šířku dílu.Jsou důležité, protože určují, kolik místa komponenta zabírá, jak se hodí k blízkým součástem a jak dobře zvládne napájení nebo elektrické namáhání.Rezistory a kondenzátory jsou v této skupině nejrozšířenější, zatímco tlumivky se často objevují v mírně větších nebo jinak tvarovaných obalech, když jsou potřeba vyšší úrovně proudu.

Tranzistory a diody

Tranzistory a diody ve formě povrchové montáže jsou obvykle zabudovány do malých plastových obalů s kovovými vodiči uspořádanými podél jedné strany.Mnoho tranzistorů má tři vodiče, které odpovídají způsobu, jakým řídí nebo spínají proud uvnitř obvodu.Diody mají obvykle dva vodiče, i když některé verze používají více, když obsahují více diod v jednom balení.Tyto komponenty hrají důležitou roli při přepínání, usměrňování nebo tvarování signálů v rámci kompaktních obvodů a díky své velikosti jsou vhodné pro uspořádání, která vyžadují těsné rozestupy bez ztráty elektrického výkonu.

Integrované obvody (IC)

Integrované obvody pro povrchovou montáž kombinují mnoho vnitřních součástí do jednoho pouzdra, což umožňuje, aby se pokročilejší funkce vešly na malou plochu.Široce se používá několik stylů balíčků.Součásti SOIC fungují dobře pro střední počet pinů, zatímco tenčí verze, jako je TSSOP, pomáhají ušetřit ještě více místa na desce.Pouzdra QFP nesou kolíky na všech čtyřech stranách a používají se, když zařízení potřebuje vyšší počet připojení.Pouzdra BGA umísťují na spodní stranu malé pájecí kuličky místo odkrytých vodičů, což podporuje velmi vysoký počet pinů a pomáhá s tepelným tokem a kvalitou signálu.Každý typ je vybrán podle toho, jak složitý je obvod, kolik připojení potřebuje a kolik místa je na desce k dispozici.

SMT balení a velikosti

Součásti pro povrchovou montáž se řídí standardizovanými styly balení, které definují jejich tvar, velikost a umístění jejich vývodů na desce s plošnými spoji.Tyto normy pomáhají dílům správně zapadnout na desku a zajistit stabilní umístění během výroby.Každá kategorie součásti používá své vlastní společné stopy a tyto stopy určují, jak součást zapadne do kompaktního rozvržení.

Čipové balíčky pro rezistory a kondenzátory

Obrázek 4. Čipové balíčky pro SMT rezistory a kondenzátory

Rezistory a kondenzátory ve formě SMT jsou obvykle vyráběny jako obdélníkové čipové balíčky označené kódy velikostí jako 1206, 0805, 0603, 0402 nebo 0201. Tyto kódy popisují délku a šířku každé části a ukazují, kolik místa součást zabírá na desce.Díl 0603 například měří 0,06 x 0,03 palce.Velikost balení ovlivňuje, jak snadno lze součást umístit a připájet a jak velké elektrické nebo tepelné namáhání může vydržet.S většími balíčky se snáze manipuluje, zatímco menší pomáhají udržet rozvržení kompaktní při omezeném prostoru.

Balíčky pro diody a tranzistory

Obrázek 5. Balíčky SMT pro diody a tranzistory

Diody a tranzistory běžně používají malá plastová pouzdra určená pro jasnou orientaci a jednoduchou montáž.Diody se často objevují v pouzdrech SOD-123 nebo SOD-323 a mnoho tranzistorů používá SOT-23 nebo podobné styly.

Rodiny balíčků integrovaných obvodů

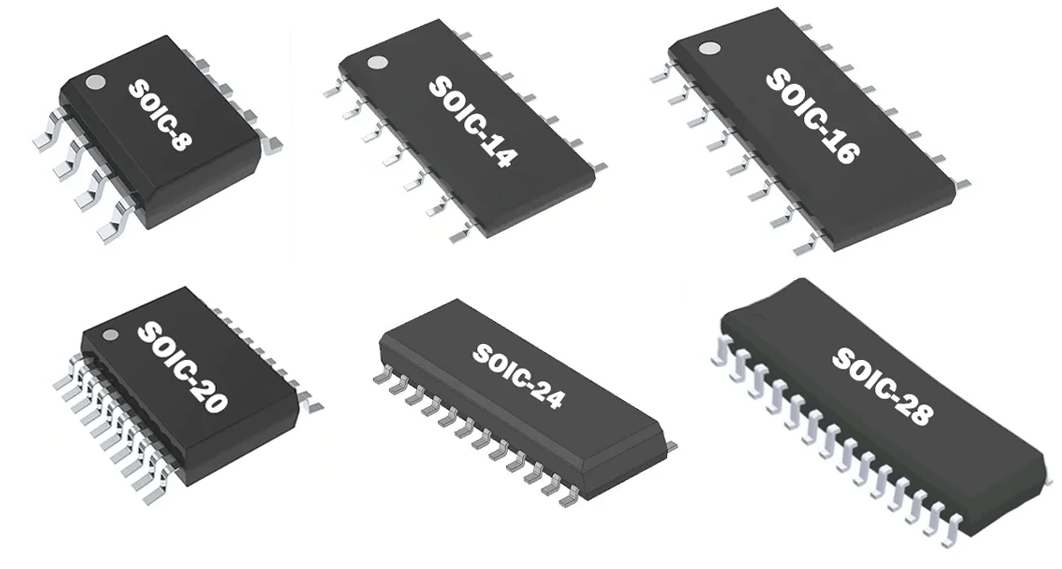

Obrázek 6. Běžné balíčky SMT IC

Integrované obvody se spoléhají na širší škálu typů pouzder SMT, aby odpovídaly jejich potřebám připojení.Balíčky SOIC, SSOP a TSSOP používají boční vodiče a fungují dobře pro zařízení se středním počtem pinů.Pouzdra QFP umísťují vodiče na všechny čtyři strany, aby podporovaly vyšší čísla pinů.Složitější zařízení často používají pouzdra BGA, která na spodní straně nesou malé kuličky pájky pro hustý a účinný vzor spojení.Balíčky čipů se velikostí přibližují křemíkové matrici a šetří tak ještě více místa na desce.

Proces montáže SMT

Obrázek 7. Fáze sestavení SMT

Proces montáže SMT začíná nanesením pájecí pasty na měděné podložky na desce s plošnými spoji.Během tohoto kroku vede šablona z nerezové oceli pastu tak, aby se usadila pouze na podložkách, kde budou kontakty součástí.Směs jemných částic pájky a tavidla musí být nanášena s pečlivou kontrolou, protože množství a umístění ovlivňuje způsob, jakým se spoje tvoří během zahřívání.

Jakmile je pasta na místě, deska se přesune na umístění součásti.Každý díl se umístí na odpovídající podložky a kamerové systémy před pájením zkontrolují vyrovnání, aby zajistily správnou orientaci.Lepivost pasty je dostatečná k tomu, aby držela komponenty stabilní, zatímco je deska připravena pro další fázi.

Deska pak prochází reflow pecí, kde řízený ohřev roztaví pájecí pastu a umožní jí vytáhnout vývody do jejich konečných poloh.Jak se deska ochladí, pájka tuhne do spolehlivého elektrického a mechanického spoje.Konzistentní regulace teploty během ohřevu a chlazení pomáhá udržovat kvalitu spoje a zabraňuje posunu součástí.

SMT inspekce a kontrola kvality

Obrázek 8. Kontrola SMT a kontrola kvality

Kontrola a kontrola kvality zajišťují, že každá součástka pro povrchovou montáž je správně umístěna a bezpečně připájena k desce s plošnými spoji. Automatická optická kontrola (AOI) se běžně používá;kamery skenují desku a porovnávají ji s referenčním obrázkem, aby detekovaly problémy, jako je nesouosost, špatná orientace, nedostatečná pájka, přebytečná pájka nebo přemostění.

Pro obaly se skrytými pájenými spoji — jako např BGA, LGAa QFN – rentgenová kontrola je vyžadováno.Rentgenové snímky odhalují vnitřní kvalitu pájky, ukazují dutiny, nekompletní spoje nebo skryté vady, které mohou ovlivnit spolehlivost.Některé procesy také zahrnují kontrolu pájecí pasty k ověření správného objemu a umístění pasty před montáží součástí.

Po sestavení, elektrické a funkční zkoušky potvrďte, že deska funguje tak, jak má.Tyto testy zajišťují, že každé připojení funguje správně při zátěži napájení nebo signálu.Společně kontrolní kroky pomáhají udržovat stálou kvalitu a zajišťují, že hotové desky splňují požadované výkonnostní standardy.

Výhody a omezení SMT

Výhody	Omezení
Podporuje kompaktní rozvržení s vysokou hustotou s menšími součástkami	Je obtížné ručně opravit drobné, těsně rozmístěné části
Umožňuje montáž na obě strany PCB pro úsporu místa	Vyžaduje specializované vybavení jako např pastové tiskárny, vychystávací stroje a přetavovací pece
Zlepšuje elektrický výkon díky kratší délky vedení	Velmi malá balení (0201, 01005) představovat problémy s umístěním a pájením
Snižuje vrtání, velikost desky a celkové výrobní náklady	Skryté spoje v BGA, QFN a LGA balíky vyžadují rentgenovou kontrolu
Poskytuje rovnoměrnou pájku vytvořenou přetavením spoje se stabilní kvalitou	Spoje pro povrchovou montáž nabízejí méně mechanická pevnost pro vysoce namáhané součásti
Může zlepšit tepelný tok pomocí tepelného podložky nebo spodní kontakty	Citlivý na teplo a vlhkost, vyžadující pečlivé zacházení a skladování

SMT vs průchozí díra

Obrázek 9. SMT vs desky s průchozími otvory

Technologie povrchové montáže a montáž s průchozími otvory se liší v tom, jak se součásti připojují k desce s plošnými spoji.Části SMT sedí přímo na povrchu s krátkými zakončeními, zatímco součástky s průchozími otvory používají vodiče prostrčené vyvrtanými otvory a připájené na opačné straně.

SMT umožňuje kompaktní uspořádání, protože díly jsou menší a nevyžadují otvory, což umožňuje těsné rozestupy a efektivní využití plochy desky.Komponenty s průchozími otvory jsou větší a jsou od sebe vzdáleny, ale jejich průchozí struktura poskytuje silnou mechanickou podporu, díky čemuž jsou vhodné pro díly vystavené namáhání nebo vyžadující zvýšenou odolnost.

Liší se také způsoby montáže.SMT díly jsou umístěny na podložkách a připájeny během přetavení, což umožňuje rychlejší výrobu.Díly s průchozími otvory vyžadují ruční nebo automatické vkládání olova před pájením, což prodlužuje dobu montáže.Elektricky kratší cesty SMT pomáhají snižovat nežádoucí efekty ve vysokofrekvenčních nebo citlivých obvodech, zatímco delší průchozí vodiče mohou způsobit malé odchylky.

Aplikace SMT

Obrázek 10. SMT v moderní elektronice

Technologie povrchové montáže se používá v široké řadě elektronických systémů, protože podporuje kompaktní uspořádání a vysokou hustotu komponent.Jeho schopnost umístit malé díly těsně k sobě umožňuje konstruktérům stavět složité obvody v omezeném prostoru, což je pro mnoho moderních produktů zásadní.

Spotřební elektronika

Ve spotřební elektronice se SMT nachází v zařízeních, která vyžadují malé, lehké a multifunkční obvodové desky.Používá se v chytrých telefonech, tabletech, noteboocích, nositelných zařízeních, televizích a další domácí elektronice.Kompaktní struktura částí SMT pomáhá podporovat funkce, jako je bezdrátová komunikace, rychlé zpracování a pokročilé funkce snímání, to vše v těsných krytech.

Automobilové systémy

Tato technologie je také zásadní pro automobilové systémy, kde elektronické řídicí jednotky a senzorové moduly spoléhají na malé spolehlivé komponenty.SMT se objevuje v obvodech řízení motoru, bezpečnostních modulech, brzdových systémech, navigačních jednotkách a řídicích deskách používaných v elektrických vozidlech.Tyto aplikace závisí na stabilním výkonu v prostředích s omezeným prostorem.

Průmyslová zařízení

V průmyslových zařízeních SMT podporuje řídicí a monitorovací funkce potřebné ve výrobních a energetických systémech.Příklady zahrnují programovatelné logické ovladače, ovladače motorů, napájecí zdroje a průmyslové senzory.Tyto desky těží ze stabilního výkonu a kompaktní velikosti, kterou SMT poskytuje.

Lékařská zařízení

Mnoho lékařských zařízení používá SMT k dosažení přesného provozu v malých krytech.Objevuje se v diagnostických nástrojích, pacientských monitorech, zobrazovacích zařízeních a nositelné i implantovatelné elektronice.Malá velikost a konzistentní výkon dílů SMT podporují přesnost potřebnou v lékařských prostředích.

Přenosná a bateriově napájená zařízení

SMT je také široce používán v přenosných a bateriově napájených zařízeních, jako jsou ruční měřiče, bezdrátové příslušenství, GPS trackery a kompaktní komunikační moduly.Vyšší hustota obvodů pomáhá těmto produktům kombinovat více funkcí při efektivním řízení velikosti a spotřeby energie.

Telekomunikace a sítě

V telekomunikacích a sítích podporuje SMT zařízení, která potřebují stabilní vysokofrekvenční výkon.Používá se ve směrovačích, modemech, přepínačích, hardwaru základnových stanic, RF modulech a optických komunikačních systémech, kde krátké elektrické cesty pomáhají udržovat kvalitu signálu.

Letectví a obrana

Některé letecké a obranné systémy také spoléhají na SMT.Avionika, radarové moduly, satelitní elektronika a navigační jednotky často používají desky postavené s SMT k dosažení kompaktních struktur a stabilního provozu v náročných podmínkách.Díky snížené hmotnosti součástí SMT jsou vhodné pro letadla, drony a vesmírné systémy, kde je hmotnost kritickým faktorem.

Závěr

Technologie povrchové montáže vám dává jasný způsob, jak pochopit, jak moderní obvody zapadají do malého prostoru s mnoha funkcemi.Vidíte, jak jsou díly umístěny na povrchu desky, jak z nich pájení dělá pevné spoje a jak kontrola udržuje vše spolehlivé.Tato metoda snižuje velikost, zlepšuje výkon a podporuje mnoho funkcí v každodenních produktech.Když se dozvíte o součástkách, obalech a krocích sestavení, získáte lepší představu o tom, jak se staví kompaktní obvody.SMT nadále podporuje telefony, počítače, vozidla, lékařské nástroje a mnoho dalších technologií tím, že udržuje rozvržení malá a výkon stabilní.
