Logické typy brány a jejich pracovní principy

Logické brány jsou srdcem každého digitálního obvodu.Pomáhají řídit, jak se binární signály chovají a reagují v elektronice pomocí základních pravidel logiky.Ať už kontroluje, zda jsou všechny podmínky pravdivé nebo převrátí vstupní signál, každá brána hraje jednoduchou, ale důležitou roli.Zjistíte, jak fungují různé brány, jak vypadají v diagramech obvodů a jak reagují prostřednictvím tabulek pravdy.Prozkoumáte také, jak je sestavit a otestovat pomocí simulačních nástrojů, jako je Proteus.Tato příručka vám poskytne jasnou cestu krok za krokem k pochopení základů digitální logiky.Je to perfektní pro každého, kdo zvědaví, jak jednoduché signály on-off způsobují, že komplexní systémy fungují.

Katalog

Obrázek 1.. Základní logické brány v proteus s tabulkou pravdy

Úvod do logických bran

Logické brány jsou Základní stavební bloky digitální elektroniky.Používají se k provádění jednoduchých logických funkcí pomocí binárních vstupů, což znamená, že se zabývají pouze 0s a 1s.Můžete je považovat za malé tvůrce rozhodnutí, kteří kontrolují vstupní signály a vytvářejí výstup na základě konkrétního logického pravidla.

Vezměte Ne brána, například.Je to jedna z nejjednodušších bran a funguje jako přepínač, který převrátí vstup.Pokud je vstup 0, promění to v 1 na výstupu.Pokud je vstup 1, výstup se stává 0.Je to jako automatický opačný generátor.

Tyto logické brány nejsou jen teorie - lze je vytvořit pomocí Základní elektronické části jako rezistory, diody a tranzistory.I když to funguje pro malé, jednoduché projekty nebo účely učení, není to praktické pro velké obvody nebo zařízení v reálném světě.Tam je kde výrobní technologie Pojďte a usnadňují věci, rychlejší a spolehlivější.

Při výrobě logických bran pro komerční obvody se používají dvě hlavní technologie:

TTL (logika tranzistorového transstoru) používá bipolární křižovatky tranzistorů, jako jsou typy NPN a PNP.Jsou součástí 7400 série, na které byste se mohli často setkat s elektronikou.

CMOS (doplňkový oxid kovový oxid polovodič) Gates, na druhé straně, používejte MOSFETS nebo JFETS a jsou známí jejich Rychlý výkon a nízké využití energie.Brány CMOS jsou široce používány, protože jsou spolehlivé a dobře fungují i ​​při vysokých rychlostech.

TTL i CMO mají své silné stránky a volba závisí na tom, s jakým druhem obvodu pracujete.Pochopení toho, jak fungují, vám však dává jasnější obrázek o tom, jak logické brány zapadají do většího obrazu digitálního designu.

Symboly používané pro logické brány

Pro vytváření diagramů obvodů Snadnější čtení a porozumění, každá logická brána je dána a jedinečný symbol.Tyto symboly vám pomohou rychle rozpoznat, jaký druh logiky provádí brána, aniž by musela psát jakékoli vysvětlení.

Použití symbolů nejen ukládá prostor na diagramu, ale také udržuje váš obvod čistý a konzistentní.To se stane zvláště užitečným, když pracujete Složitější návrhy, kde je spojeno několik bran.Jakmile se s těmito symboly seznámíte, čtení digitálních obvodů se stává mnohem jednodušší.

Mezi nejčastěji používané symboly patří symboly pro A, nebo ne, ani brány.Každý z nich má zřetelný tvar, takže je můžete okamžitě rozeznat.Tyto základní brány se často objevují jak v začátečníky, tak v pokročilé digitální elektronice a jejich symboly se používají v Učebnice, Softwarové nástroje jako Proteus, a schematické diagramy v reálném světě.

Učení a rozpoznávání těchto symbolů je jedním z prvních kroků, s nimiž se stane pohodlným Návrh digitálního logického obvodu.

Obrázek 2. symboly základních logických bran

Tabulka pravdy logických bran

Každá logická brána se řídí konkrétním logickým pravidlem, které spojuje jeho vstupy s výstupem.A Tabulka pravdy je jednoduchý a jasný způsob, jak ukázat, jak se brána chová za všech možných vstupních kombinací.Je to jako cheat list, který vám řekne přesně, jaký výstup očekáváte pro každou sadu vstupů.

V typické tabulce pravdy, Vstupy jsou uvedeny vlevo a výstupy vpravo.Toto rozvržení vám pomůže snadno vysledovat, jak logika protéká bránou.

Tabulka pravdy a Ne brána (který převrátí jeho vstup) je uveden níže:

Vstup	Výstup
0	1
1	0

Jak vidíte, tato tabulka má 2 řádky, jeden pro každou možnou vstupní hodnotu.Je to proto, že brána má pouze jeden vstup, Takže 2¹ = 2 možné kombinace.

Počet řádků v tabulce pravdy závisí na tom, kolik vstupů má brána.Počet řádků můžete vypočítat pomocí vzorce 2ⁿ, kde n je počet vstupů.Brána s 2 vstupy tedy bude mít 2² = 4 řádky.

Tabulky pravdy jsou obzvláště užitečné v Booleovská logika a operace související s matematikou, kde vizualizace vztahu vstup-výstup usnadňuje pochopení toho, jak funguje obvod.Jakmile s nimi budete obeznámeni, zjistíte, že jsou to výkonný nástroj pro plánování a analýzu digitálních systémů.

Jak navrhnout obvody logických bran

Navrhování logických bran může být jednoduché, jakmile pochopíte různé použité metody.Můžete je buď sestavit pomocí základních elektronických komponent, nebo se podívat na pokročilejší přístupy, které nabízejí lepší výkon.Volba závisí na tom, na jakém druhu projektu pracujete a jak spolehlivý nebo rychle chcete, aby byl obvod.

Jedním z běžných způsobů, jak vytvořit logické brány, je použití základních komponent jako rezistory, diody a tranzistory.Jsou skvělé pro učení a malé projekty.Některé známé typy těchto jednoduchých logických obvodů zahrnují:

• • RTL (logika rezistor-transstorická logika) - používá rezistory a tranzistory.Je snadné se stavět, ale není příliš rychlé nebo efektivní.

• • DTL (dioda-transstorická logika) - Kombinuje diody a tranzistory.Mírně zlepšuje výkon oproti RTL.

• • ECL (logika spojená s emitorem) - Zaměřuje se více na rychlost, ale spotřebovává více energie.

• • DRL (logika diodové rezistory) - Používá pouze diody a rezistory a je hlavně pro demonstrační nebo vzdělávací účely.

Tyto jednoduché vzory fungují dobře pro pochopení toho, jak fungují logické brány, ale často přicházejí s nevýhodou jako pomalejší doby odezvy a Citlivost na hluk, což může ovlivnit to, jak přesně fungují.

Chcete -li zlepšit výkon, můžete použít více rafinovaných metod jako Ttl a CMOS, které jsou běžné v každodenních digitálních obvodech.Tyto metody jsou rychlejší, stabilnější a vhodnější pro aplikace v reálném světě.

• • TTL (logika tranzistorového transstoru) Používá tranzistory NPN a PNP k vytváření bran, které se přepínají rychleji a fungují lépe než základní vzory.V digitálních systémech se již mnoho let široce používá.

• • CMOS (doplňkový oxid kovový oxid polovodič) používá MOSFETS nebo FET.Je to oblíbené pro své nízké využití energie, rychlé přepínání, a silná odolnost vůči hluku.Kvůli těmto výhodám je CMOS dnes nejpoužívanější metodou pro návrh logické brány.

Pokud stavíte složitější obvod nebo chcete něco, co je rychlé a spolehlivé, jít s TTL nebo CMOS vám poskytne lepší výsledky.Tyto metody se používají ve většině moderních zařízení, takže jejich učení vám pomůže vytvořit obvody, které jsou efektivnější a spolehlivější.

Vytváření logických bran se základními elektronickými částmi

Zde je příklad A brána design pomocí Logika rezistoru diodové (DRL) a a Nand Gate Postaveno s Logika diodového transstoru (DTL). Tyto typy obvodů jsou dobrým způsobem, jak pochopit, jak logické brány fungují na základní úrovni.

Obrázek 3. Návrh obvodu A a NAND bran se základními komponenty

Jak vidíte na obrázku výše, tyto obvody jsou poměrně jednoduché.Potřebují pouze základní části jako diody, rezistory a tranzistory.Díky tomu jsou skvělé pro učení nebo budování malých experimentálních obvodů.

Přestože se však tato nastavení snadno staví, nejsou používány v komerčních integrovaných obvodech.Důvodem je, že často trpí vysoká ztráta energie Kvůli pull-up rezistorům a zpožděné odpovědi známý jako Propagační zpoždění.Tyto problémy mohou ovlivnit výkon a spolehlivost brány ve větších nebo rychlejších obvodech.

Z tohoto důvodu, Ttl a CMOS Technologie jsou preferovány pro navrhování logických bran v praktických aplikacích.Nabízejí lepší rychlost, nižší využití energie a konzistentnější výsledky.

Podrobnosti o logické bráně TTL

Ttl, nebo Logika tranzistoru-transstoru, použití Tranzistory NPN a PNP Stavět digitální logické brány.Tyto brány jsou známé svým rychlým přepínáním a jsou široce používány v mnoha elektronických obvodech.Brány TTL jsou navrženy tak, aby fungovaly na specifických úrovních napětí tak, aby představovaly logické stavy.

V Ideální brána TTL, a Nízká (0) Logický signál odpovídá 0 V.a a Vysoká (1) Logický signál odpovídá 5 V..Ale v reálných obvodech jsou úrovně napětí o něco konkrétnější.Signál se zvažuje NÍZKÝ Pokud je to mezi 0 a 0,8 voltů, a to je VYSOKÝ Pokud je to mezi 2 a 5 voltů.Rozsah od 0,8V až 2V je nestabilní a není jasně rozpoznán jako vysoký nebo nízký.Tato nedefinovaná oblast se často nazývá “Žádná země„Protože to může způsobit nepředvídatelné chování.

Aby se zabránilo problémům v této mezeře napětí, obvody často používají Vytváření nebo pull-down rezistory.Tito pomáhají stabilizovat signál a jasně jej udržovat ve vysokém nebo nízkém rozsahu.

Existuje mnoho verzí TTL logické brány, například 74LXX, 74LSXX, 74ALSXX, 74HCXX, 74HCTXX a 74ACTXX.Každý typ má mírně odlišný výkon na základě své vnitřní struktury a materiálů, jako je rychlost, využití energie nebo přepínání napětí.

TTL zůstává spolehlivou a populární metodou pro vytváření logických bran, zejména pokud je důležitá rychlost a požadavky na energii jsou mírné.

Detaily logické brány CMOS

CMOS, což znamená Doplňkový polovodič oxidu kovového oxidu, je další populární metoda používaná k vytváření logických bran.Místo použití standardních tranzistorů používají obvody CMOS FET (Tranzistory polního efektu) a MOSFETS.Tyto komponenty zvyšují efektivnější brány CMOS, pokud jde o využití energie a lépe při manipulaci s elektronickým šumem.

V logických bran CMOS jsou úrovně napětí použité k definování logických stavů trochu odlišné od TTL.Signál se zvažuje Nízká (0) Když to spadá mezi 0 a 1,5 voltů, a to se zvažuje VYSOKÝ (1) Pokud je to mezi 3 a 18 voltů.Tyto širší rozsahy napětí pomáhají CMOS brány fungovat dobře napříč různými napájecími zdroji a aplikacemi.

Logika Brány	Nízká (0)	Vysoká (1)
Ttl	0-0,8V	2-5V
CMOS	0-1,5V	3-18V

Jedním z hlavních důvodů, proč je dnes široce používán CMOS nízká spotřeba energie.Na rozdíl od TTL, CMOS Gates nakreslí významný proud pouze při přepínání stavů.Díky tomu je skvělá volba pro zařízení a systémy napájená z baterií, kde je důležitá energetická účinnost.

S jejich rychlá reakce, odolnost proti hluku a nízký spotřebu energie, CMOS brány se nacházejí ve většině moderních digitálních obvodů - od mikrokontrolérů a paměťových čipů po chytré telefony a počítače.

Různé typy logických bran

Logické brány přicházejí v mnoha podobách, na základě toho, kolik vstupů mají a typu logiky, které sledují.I když existuje mnoho specializovaných typů, většina digitálních obvodů používá jen několik běžných bran.Jakmile pochopíte tyto základní a pokročilé, je snazší pracovat se složitějšími logickými návrhy.

Základní logické brány - Základ digitálních obvodů

Existují tři hlavní logické brány, které tvoří základ všech digitálních operací:

• • A brána - Výstupy vysoko, pouze pokud jsou všechny vstupy vysoké.

• • Nebo brána - Vystoupí vysoký, když je alespoň jeden vstup vysoký.

• • Ne brána - Také se nazývá střídač;obrátí vstupní hodnotu.Pokud je vstup 1, výstup je 0 a naopak.

Tyto brány jsou často výchozím bodem při navrhování logických obvodů, protože jsou snadno pochopitelné a široce používány.

Obrázek 4. Symboly a tabulky pravdy běžných logických bran

Běžně používané pokročilé logické brány

Kromě základních bran je jich několik Pokročilé brány vyrobeno kombinací nebo rozšířením základní logiky.Patří sem:

• • Nand Gate - Funguje jako And a Gate následovaná bránou ne.Poskytuje nízký výstup, pouze pokud jsou všechny vstupy vysoké.

• • Ani brána - kombinuje nebo ne.Poskytuje vysoký výstup, pouze pokud jsou všechny vstupy nízké.

• • Xor Gate (exkluzivní nebo) - Výstupy vysoko, pouze pokud jsou vstupy odlišné.

• • Xnor Gate (exkluzivní Nor) - Výstupy vysoké, když jsou vstupy stejné.

Tyto brány se nacházejí v široké škále logických systémů, od jednoduchých řadičů po komplexní procesory.

Obrázek 5. Symboly logických bran

Méně běžné, ale stále užitečné logické brány

Existuje také několik méně běžně používaných bran, které slouží zvláštním účelům v logickém designu:

• • Min Gate (minimální logika) - Vydává nejmenší vstupní hodnotu.

• • Max Gate (maximální logika) - Vydává největší vstupní hodnotu.

• • Inh Gate (inhibujte logiku) - Blokuje výstup na základě řídicího signálu.

• • Majská brána (logika většiny) - Vydává hodnotu, na které se většina vstupů shoduje.

• • IMP Gate (Implication Logic) - Vytváří výstup na základě podmíněné logiky.

Přestože je v každém designu neuvidíte, mohou být užitečné v určitých aplikacích, kde je potřeba konkrétní logické chování.

A práce brána

The A brána je jedním z nejpoužívanějších logických bran v digitální elektronice, zejména v systémech, kde musí být více podmínek pravdivé.Provádí logickou operaci známou jako spojení, což znamená, že to kontroluje zda jsou všechny vstupy vysoké (1). Pokud jsou, výstup je vysoký.Pokud však dokonce Jeden vstup je nízký (0), výstup je nízký.

Tato brána se často používá v kontrolních systémech, kde musí být splněno více než jeden požadavek, aby se něco stalo.Například v obvodu, kde musí být jak senzor, tak spínač, aby se napájel motor, AN a brána se perfektně hodí.

Provoz AN a brány lze reprezentovat jako A · b = y, kde A a B jsou vstupy a y je výstup.Je důležité to vědět a brány mohou mít Více než dva vstupya všechny musí být vysoké, aby byl výstup vysoký.Jinak brána produkuje nízký výstup.

Obrázek 6. a symbol brány

A	B	A.B.
0	0	0
0	1	0
1	0	0
1	1	1

Obrázek výše ukazuje symbol brány a tabulky pravdy a níže je logika ještě jasnější.Můžete vidět, že pouze poslední kombinace vstupu (1, 1) poskytuje vysoký výstup.Všechny ostatní kombinace vedou k nízkému výstupu, který odpovídá popsanému chování.

A simulace brány v proteusu

Simulace brány a brány Proteus je skvělý způsob, jak vidět, jak se chová ve skutečném okruhu.Proteus obsahuje vestavěnou a bránu ve své knihovně, takže ji můžete přetáhnout do svého pracovního prostoru a snadno nastavit test.

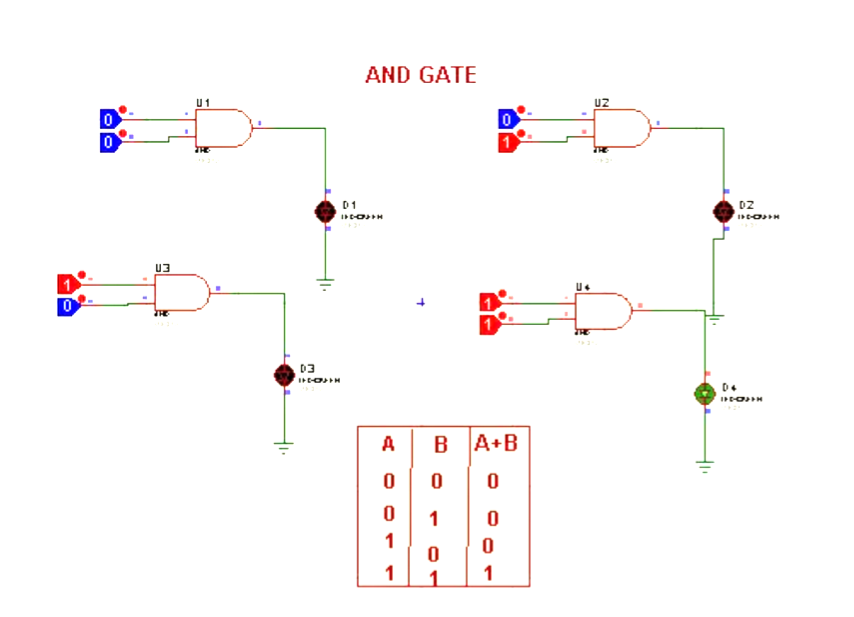

Obrázek 7. Simulace a brána v proteusu

Chcete -li provést simulaci, budete potřebovat:

• • A brána

• • Logické přepínání (Chcete -li změnit vstupní hodnoty mezi 0 a 1)

• • LED (pro vizualizaci výstupního stavu)

• • Pozemní terminál

Začněte umístěním brány a brány do oblasti designu.Připojit Logické přepínání na vstupy a LED na výstupním kolíku.K dokončení obvodu připojte potřebnou půdu.Po spuštění simulace zkuste změnit vstupy.Všimnete si, že LED se rozsvítí pouze tehdy, když jsou oba vstupy vysoké—S pouze podle očekávání od tabulky pravdy.

Tato jednoduchá simulace vám poskytuje solidní pochopení toho, jak a brána funguje v reálných digitálních obvodech.Ukazuje také, jak různé vstupní podmínky přímo ovlivňují výstup.Je to efektivní způsob, jak zjistit, jak lze logické brány použít k rozhodování v elektronických systémech.

Nebo práce brána

The Nebo brána je další klíčovou součástí v digitálních logických systémech.Funguje na logice známé jako disjunkce, což znamená, že kontroluje, zda Alespoň jeden vstup je vysoký (1).Pokud ano, výstup bude také vysoký.Jediný případ, kdy je výstup nízký (0), když Všechny vstupy jsou nízké.

Tento typ brány je užitečný v situacích, kdy některá z více podmínek Být pravdivý stačí k tomu, aby spustil akci.Například, pokud chcete zapnout světlo, když je stisknutá některá ze dvou přepínačů, AN OR Gate je správná volba.

Funkce brány OR je obvykle vyjádřena jako A + B = y , kde A a B jsou vstupy a y je výstup.Mějte na paměti, že znak plus (+) zde neznamená aritmetický doplněk - představuje logickou nebo operaci.

Obrázek 8. nebo symbol brány

A	B	A+b
0	0	0
0	1	1
1	0	1
1	1	1

Jak je uvedeno v výše uvedené tabulce pravdy, výstup je nízký Pouze v případě, že jsou oba vstupy 0.V každém jiném případě, i když je vysoký pouze jeden vstup, je výstup vysoký.Díky tomu se liší od brány AND, což vyžaduje, aby všechny vstupy byly vysoké, aby se získaly vysoký výstup.

Nebo simulace brány v proteusu

Chcete -li lépe porozumět tomu, jak nebo brána funguje, můžete ji simulovat pomocí Proteus, stejně jako jste to udělali s bránou.Proteus má vestavěnou komponentu nebo bránu, kterou můžete snadno použít v nastavení obvodu.

Obrázek 9. Simulace nebo brána v proteusu

Pro tuto simulaci budete potřebovat následující komponenty:

• • Nebo brána

• • Logické přepínání (pro aplikaci vstupních signálů)

• • LED (pro vizualizaci výstupu)

• • Pozemní terminál

Jakmile jsou komponenty připojeny, přepněte vstupy pro testování různých kombinací.Všimnete si, že LED se zapne Pokud je jeden nebo oba vstupy nastaven na vysokou.The LED pobyty Vypnuto pouze tehdy, když jsou oba vstupy nízké, který odpovídá přesně tomu, co ukazuje tabulka pravdy.

Tato simulace je praktickým způsobem, jak pozorovat, jak nebo bran řeší logické podmínky.Usnadňuje pochopení toho, jak se používají v reálných obvodech, aby se rozhodovali, kdy jakýkoli stav stačí k aktivaci výstupu.

Ne pracovat brána

The Ne brána, také se nazývá střídač, je nejzákladnější logická brána, se kterou se setkáte v digitální elektronice.Má pouze jeden vstup a jeden výstupa jeho hlavním úkolem je obrátit vstup hodnota.Pokud to dáte 0, výstup se stává 1.Pokud je vstup 1, výstup převrátí 0.Proto se tomu říká střídač - jednoduše převrátí signál, který přijímá.

Tato brána je často reprezentována pomocí A', kde A je vstup a apostrof (′) znamená „ne“ nebo „opačný“.Běžně se používá, když potřebujete obvod, aby reagoval, když je signál není přítomen, nebo něco deaktivovat, když je stav aktivní.Pokud například chcete, aby systém zůstal vypnutý, když je senzor zapnutý, můžete použít bránu ne k převrácení signálu.

Obrázek 10. Ne symbol brány

A	B
0	1
1	0

The Tabulka pravdy protože brána ne je velmi jednoduchá a snadno zapamatovatelná.Protože existuje pouze jeden vstup, existují jen dvě možnosti.Když je vstup 0, výstup je 1.Když je vstup 1, výstup je 0.Díky tomuto čistému a předvídatelnému chování je brána ne velmi užitečná v logickém designu.

Ne simulace brány v proteus

Můžete snadno vidět, jak nefunguje ne Simulace v proteus.Proteus nabízí přednastavenou bránu ve své knihovně komponent, takže nastavení je rychlé i pro začátečníky.

Obrázek 11. Simulace ne brány v proteus

K vytvoření simulace budete potřebovat následující komponenty:

• • Ne brána

• • Logická přepínač (pro změnu vstupu ručně)

• • LED (Vizuálně zobrazit výstup)

• • Pozemní terminál

Začněte umístěním BADY NOT do pracovního prostoru Proteus.Připojte Logická přepínač k jeho vstupu a vedl k jeho výstupu.Nakonec přidejte pozemní připojení k dokončení obvodu.Když simulaci spustíte a změníte logickou přepínání mezi 0 a 1, uvidíte, že LED se rozsvítí, když je vstup 0, a vypne, když je vstup 1.

Toto jednoduché nastavení jasně ukazuje chování střídače.Poté, co se naučil A a NEBO Gates fungují, porozumění bráně ne dokončí trio Základní logické brány.Tyto brány tvoří nadace Pro všechny ostatní digitální logické obvody a jejich zvládnutí vám poskytne silný výchozí bod k prozkoumání složitějších návrhů.

Závěr

Pochopení logických bran je prvním krokem k učení, jak fungují digitální obvody.Od jednoduchých bran jako a, nebo, a ne až po pokročilejší možnosti, jako jsou Nand a XOR, hraje při zpracování binárních signálů jedinečnou roli.Tyto brány lze snadno pochopit, jakmile znáte jejich symboly, tabulky pravdy a jak je otestovat prostřednictvím simulace.Používání nástrojů, jako je Proteus, je proces učení jasnější a více praktický.Když si vybudujete důvěru s těmito základy, bude pro vás snazší přejít na složitější digitální systémy.Ať už experimentujete nebo studujete, tyto stavební bloky se budou stále znovu a znovu objevovat.
