Jak fungují brány s více vstupy?

V rozšiřujícím se oblasti digitální elektroniky tvoří logické brány páteř výpočetních procesů, což umožňuje provádění logických operací, které jsou jádrem moderních technologií.Tyto brány, které se liší od jednoduchých ne-bran po komplexní exkluzivní nebo (XOR) a exkluzivní-NOR (XNOR), slouží jako nebezpečné stavební bloky pro složité digitální obvody.Využitím různých typů technologií, jako je logika tranzistorového tranzistoru (TTL) a komplementární oxid -semiconductor (CMOS), mohou být tyto brány přizpůsobeny tak, aby splňovaly specifické požadavky na výkon, rychlost a účinnost.Tento článek zkoumá hluboko do provozní mechaniky, aplikací a typů různých digitálních logických bran a poskytuje základní pochopení jejich role v elektronice.Zkoumá hlavní rozdíly mezi technologiemi TTL a CMOS, všestrannost bran, jako je NAND a při konstrukci složitých logických funkcí, a nuanční operace bran XOR a XNOR v pokročilých výpočetních obvodech.Tento úplný průzkum podtrhuje důležitost logických bran při utváření funkčnosti a účinnosti moderních digitálních systémů.

Katalog

Digitální logické brány

Obrázek 1: Digitální logické brány

Digitální logické brány jsou základní komponenty v elektronice, používané k provádění logických operací založených na stavech digitálního signálu.Každá brána má obvykle několik vstupů (označeno A, B, C, D) a jeden výstup (Q).Připojením těchto bran můžeme vytvořit obvody, které sahají od jednoduchých kombinačních systémů po komplexní sekvenční nastavení, což umožňuje pokročilé logické funkce pomocí základních bran.

Nejběžnějšími typy bran jsou logika tranzistor-tranzistoru (TTL) a komplementární-oxid-silicon (CMOS).TTL Gates používají bipolární křižovatky tranzistorů (BJT), včetně typů NPN i PNP, které umožňují rychlé přepínání a schopnosti vysokého pohonu.Naproti tomu technologie CMOS používá páry MOSFETS nebo JFET v doplňkových uspořádáních, což výrazně snižuje spotřebu energie v důsledku minimálního tahu proudu, když je ve statickém stavu.Tento rozdíl zdůrazňuje odlišné metody zpracování digitálního signálu v různých rodinách brány.

Volba mezi TTL a CMOS může významně ovlivnit návrh obvodů kvůli jejich různým elektrickým charakteristikám.TTL Gates se přepínají rychleji, takže jsou ideální pro nebezpečné aplikace, ale spotřebovávají více energie a vytvářejí více tepla.K tomu, aby to bylo možné zvládnout, musí operátoři často používat chladicí systémy nebo chladicí dřezy k udržení výkonu.

Na druhé straně jsou brány CMOS preferovány v aplikacích ovládaných baterií nebo energeticky citlivými, protože konzumují méně energie.Nakreslí minimální výkon ve statickém stavu a během přepínacích událostí rozptýlí pouze sílu.To vyžaduje přesné načasování a kontrolu, aby se optimalizovala energetická účinnost a minimalizovala teplo během rychlého přepínání.

Co není brána?

Obrázek 2: Schéma obvodu pro nikoliv bránu

Brána NOT, nazývaná také střídač, je základní digitální logická brána, která vezme jeden vstup a vydává jeho opak.Pokud je vstup vysoký (true), výstup bude nízký (nepravdivý) a pokud je vstup nízký, bude výstup vysoký.Díky této jednoduchosti je brána ne ideálním výchozím bodem pro učení o digitální logice.

Provozovatelé mohou vidět různé symboly a reprezentace ne -brán v závislosti na regionálních a mezinárodních standardech.Tato variabilita zdůrazňuje rozšířené použití a hlavní význam brány v digitálním designu.Navzdory své jednoduchosti je brána potřebná ve složitějších operacích, jako je vytvoření přepínacích podmínek v žabkách nebo ovládání časovacích prvků v synchronních obvodech.

Běžné aplikace ne brány

Jeho nejjednodušší aplikací je inverze logického signálu, základní v digitálních obvodech, kde určitá logická operace vyžaduje opačný logický stav.Nevyčítají brány doplňkové signály v systémech, zejména potřebných v paměťových a zpracovatelských obvodech.Kombinací netvaré brány s komponenty, jako jsou kondenzátory a rezistory, lze vytvořit jednoduché oscilátory, které vytvářejí signál kontinuální čtvercové vlny používaný v načasování a kontrolních aplikacích.U kontrolních logických obvodů, nikoli brány zajišťují, že jsou splněny specifické podmínky před zahájením akce, jako je deaktivace části obvodu, pokud nejsou splněny všechny bezpečnostní podmínky.Jsou také nápomocní ve složitých digitálních obvodech spolu s dalšími logickými bránami, jako jsou a nebo bran, aby vytvořili sofistikované funkce pro zařízení, jako jsou multiplexery, dekodéry a aritmetické logické jednotky.Není brány nehraje roli v libovolných obvodech, které stabilizují signály z mechanických spínačů a tlačítek, aby se zabránilo falešnému spuštění.Používají se také v kondici signálu k udržení integrity signálu a signály ochrany jsou správně čteny pomocí digitálních vstupů.

Co je a brána?

Obrázek 3: Schéma obvodu NAND Gate

AND AND AND je základní součástí digitální elektroniky a provádí logickou spojení podobnou aritmetickému násobení.Vytváří vysoký výstup, pouze pokud jsou všechny jeho vstupy vysoké, obvykle reprezentované tečkou (.) Ve schématech.Tato brána je potřebná v aplikacích od základních aritmetických obvodů, jako jsou doplňky, po komplexní systémy, jako jsou řízení provozu a bezpečnostní aplikace.

Je nutný pro přesné kontrolní operace.V aritmetických obvodech, jako jsou přidavatelé a multiplikátory, Synchronizuje více signálů, aby se zajistily přesné výpočty.V systémech správy provozu a brány koordinují signály, aby se zajistilo, že změny toku dopravy dochází pouze za bezpečných podmínek.

Dva typy a brány

• 3 -vstupní a brána - Jedná se o digitální logickou bránu, která vydává vysoký signál, pouze pokud jsou všechny tři jeho vstupy vysoké, fungují na základě logické “a" Principal Operation v digitální elektronice.Jeho symbol obsahuje tři řádky vstupující do jedné brány, což symbolizuje, že všechny vstupy musí platit, aby byl výstup pravdivý.Tento typ brány se používá v různých aplikacích, jako jsou rozhodovací obvody, kde řídí mechanismy, které se aktivují pouze tehdy, když jsou senzory detekovány tři samostatné podmínky.V bezpečnostních systémech je nutný, aby se zajistilo, že stroje pracují pouze za bezpečných podmínek, jako je například lis fungující pouze v případě, že jsou zavedeny bezpečnostní stráže, operátor je v bezpečné vzdálenosti a je vybrán správný provozní režim.3 vstupní a brány jsou ideální pro elektronické kombinované zámky, které vyžadují, aby tři správné vstupy odemkly mechanismus.Ve složitých řídicích systémech nalezených v robotice nebo automatizovaných výrobních linkách tyto brány zajišťují, že akce probíhají pouze tehdy, když jsou splněny více předpokladů, včetně pozičních dat a připravenosti systému.

• 2-vstupní tranzistor a brána-Základní 2-vstupní tranzistor a bránu lze konstruovat pomocí logiky rezistorové tranzistorové logiky (RTL), která vyžaduje, aby oba tranzistory byly aktivní (zapnuto), aby byl výstup vysoký.Toto nastavení je zvláště užitečné pro pochopení toku elektronického signálu a potřebných podmínek k dosažení požadovaného výstupu.A brány jsou potřebné v systémech reálného světa, jako je kontrola semaforu, kde zajišťují, že se světla mění pouze tehdy, když jsou splněny více bezpečnostních podmínek, čímž se brání nehodám.V bezpečnostních systémech a Gates koordinují reakce na více vstupů senzoru, což zaručuje, že alarmy spustí pouze za specifických podmínek.V bráně je vyžadována v digitálních systémech a správa synchronizovaných vstupů pro vytváření přesných výstupů.Jeho aplikace sahají od jednoduchých aritmetických operací po nebezpečné role v dopravních a bezpečnostních systémech, kde jsou přesné podmíněné reakce základní.

Co je Nand Gate?

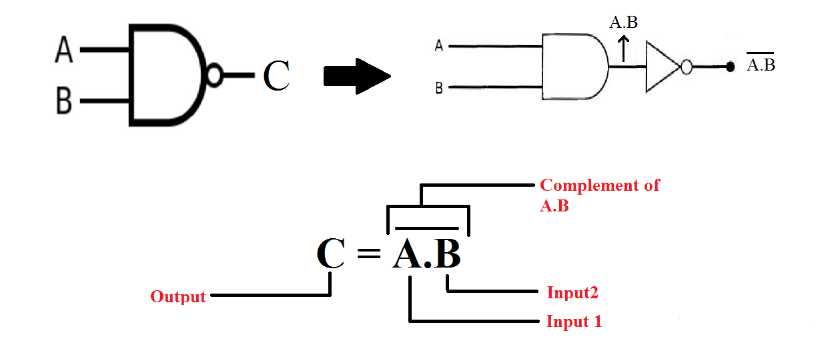

Obrázek 4: Schéma obvodu NAND Logic Gate

Brána Nand je logická inverzní brána.Vydává nízký signál, pouze pokud jsou všechny vstupy vysoké;Jinak vydává vysoko.Návrh a provoz brány NAND je jádro, zejména při použití technologie CMOS, kde konfigurace tranzistorů typu N a typu P umožňuje efektivní přepínání a minimální únik energie, základní pro zařízení ovládaná baterie.Schopnost brány udržovat vysoký výstup za většiny podmínek pomáhá šetřit energii, takže je neocenitelný v energeticky citlivých aplikacích.

Brány NAND jsou extrémně všestranné, které se používají ve všem od základních bezpečnostních systémů, kde mohou spustit alarmy pouze za specifických podmínek, čímž zvyšují spolehlivost a snižují falešné poplachy, na komplexní výpočetní logiku.Jsou základem při konstrukci dalších základních bran, jako jsou a, nebo, a ne prostřednictvím různých kombinací, podtrhují jejich nebezpečnou roli při návrhu digitálního obvodu.Kromě jednoduchých bran jsou Nand Gates nápomocné při vytváření složitějších logických obvodů a sekvenčních zařízení a hrají klíčovou roli při ukládání a vyhledávání paměti ve výpočetních zařízeních, což ukazuje jejich širokou užitečnost v moderní elektronice.

Různé typy brány NAND

• Základní brána NAND - Základní brána NAND je nejběžnějším typem digitální logické brány a provádí logický doplněk funkce AND a brány.Má dva nebo více vstupů a jeden výstup.Brána NAND v podstatě vydá vysoký signál (1), pokud nejsou všechny jeho vstupy vysoké (1), v takovém případě vydává nízký signál (0).Tato brána je symbolicky reprezentována bránou AND s inverzním kruhem na výstupu, což označuje operaci NOT aplikovanou na výsledek AND AND AND.

• Vstupní brána NAND s více vstupy - Tato brána rozšiřuje základní koncept NAND Gate na tři nebo více vstupů.Stejně jako jeho jednodušší protějšek je výstup více vstupní brány NAND nízký, pouze pokud jsou všechny její vstupy vysoké.Zvýšení počtu vstupů umožňuje složitější logické funkce a integrace do obvodů, což snižuje potřebu více dvou vstupních bran v sérii nebo paralelních konfiguracích.

• Schmitt Trigger Nand Gate - Brána zahrnuje Schmitt spouštěcí mechanismus, který přidává hysterezi k přechodu vstup -výstup.To znamená, že prahové hodnoty napětí pro přepínání z vysokého na nízký a nízký na vysoký se liší.Takové brány jsou zvláště užitečné v prostředích s hlučnými signály, kde by vstup mohl kolísat, protože hystereze pomáhá stabilizovat výstup snížením falešných přechodů.

• CMOS NAND BATE-Tyto brány jsou vyrobeny z párů typu p a n-typu MOSFETS uspořádaných k provádění funkce NAND.Technologie CMOS je ceněna za svou nízkou spotřebu energie a imunitu s vysokou šumem, což je ideální pro zařízení ovládaná baterie a rozsáhlou integraci v mikroprocesorech a jiných digitálních ICS.

• TL NAND BATE - TTL (logika tranzistorového transstoru) NAND Gates využívají bipolární spojovací tranzistory (BJTS) a rezistory.Ačkoli obecně konzumují více energie a jsou méně imunitní hluk ve srovnání s bránami CMOS, bran TTL NAND jsou rychlejší, což je potřebné v aplikacích, kde je rychlost nebezpečným parametrem.

• Otevřená sběratelka NAND BATE - Open Collector Nand Gates má jedinečnou výstupní fázi, kde výstupní tranzistor pouze vytáhne linku nízko (aktivní nízká).Když je výstupní tranzistor vypnutý, musí externí rezistor vytáhnout vysoko.Tato konfigurace se používá v situacích, kdy několik zařízení musí sdílet jediný výstupní lin, běžně pozorovaný v autobusech nebo jiných nastaveních komunikace s více zařízeními.

Logika nebo brána

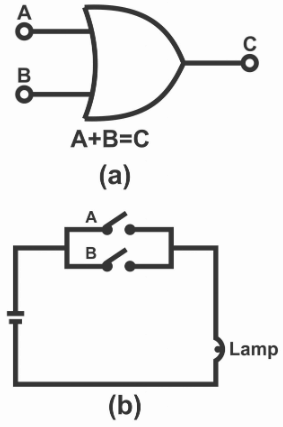

Obrázek 5: Schéma logiky nebo brány

Brána OR je základní digitální logická komponenta, která vydává vysoký signál, pokud je některý z jeho vstupů vysoký.Tato funkce je potřebná pro obvody, které potřebují pozitivně reagovat na jakýkoli vysoký signál, což je základní v systémech vyžadujících inkluzivitu při zpracování signálu.

Tento typ brány je základní ve scénářích vyžadujících rozhodnutí na základě více vstupních podmínek.Například v automatizovaných systémech může AN OR brána ovládat reakce ovladače na různé vstupy senzoru, což potvrzuje, že je přijata akce, pokud je splněna nějaká podmínka.Provozovatelé musí pochopit odstíny chování nebo brány, zejména jeho schopnost rychle zpracovávat a reagovat na měnící se vstupy, což je funkce, která je potřebná v dynamickém prostředí.Tato citlivost je vyžadována zejména v bezpečnostních systémech, kde rychlá detekce jakéhokoli nebezpečného stavu musí vyvolat okamžitou preventivní reakci.

Použití logiky nebo brány

Logika nebo brána je široce používána v poplachových systémech a může zahájit výstrahu, pokud některý z několika senzorů detekuje porušení.Je také základní v kontrolních systémech, kde může zajistit, aby stroj fungoval, pokud je splněna některá z potřebných podmínek, jako jsou bezpečnostní kontroly nebo signály připravenosti.Nebo brány se používají ve složité výpočetní logice, které pomáhají při provádění algoritmů, které vyžadují, aby bylo možné postupovat alespoň jeden z několika vstupů.Jejich schopnost zvládnout více podmínek současně z nich činí jádro jak v jednoduchých i komplexních digitálních systémech, zefektivňování operací a zvyšování reakce systému.

Co je ani brána?

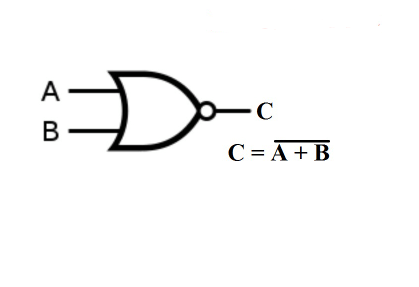

Obrázek 6: ani brána

Brána NOR je klíčovou součástí digitální elektroniky a vydává vysoký signál pouze tehdy, když jsou všechny její vstupy nízké.Díky tomu je logická inverze AN nebo je základní v návrhu digitálního obvodu pro všeobecně negativní vstupy.

Je to obzvláště cenné díky svému exkluzivnímu vysokému výkonu za nízkých podmínek vstupu, což umožňuje těsné ovládání v digitálních systémech.Například v systému řízení přístupu a Brána NOR zajišťuje, že vstup je povolen, pouze pokud jsou všechny specifické bezpečnostní a bezpečnostní podmínky nesplněné, a účinně zabrání neoprávněnému přístupu.Provozovatelé takových systémů musí dovedně řídit dynamiku odezvy NOR brány, zejména ve složitých obvodech, kde interagují více nebo brány.Toto řízení často vyžaduje pečlivé načasování a synchronizaci k dosažení požadovaných výsledků, které jsou potřebné pro vytváření mechanismů bezpečných proti selhání a systémy podmíněné odezvy.

Jeho schopnost poskytovat vysoký výstup umožňuje konstrukci komplexních logických funkcí s menším počtem kombinací kombinací ani brány, čímž se sníží celkovou složitost a náklady na obvod.Ani brány nejsou hlavní při stavbě dalších typů logických bran a digitálních obvodů, jako jsou střídače nebo brány, a ještě složitější konfigurace, což zvyšuje flexibilitu designu.Jejich použití obvodů v paměti, jako jsou západky, dále podtrhuje jejich všestrannost a efektivitu.

Exkluzivní nebo brána

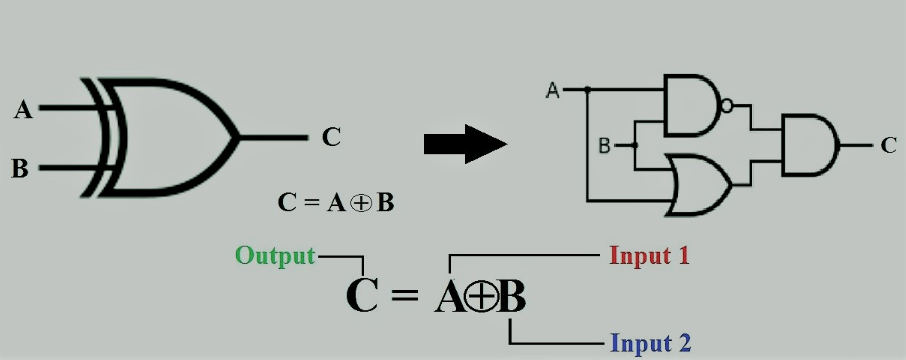

Obrázek 7: Exkluzivní nebo brána

Exkluzivní nebo (ex-nebo) brána je vyžadována ve výpočetních obvodech, provádí aritmetické funkce a zajišťuje integritu dat prostřednictvím detekce chyb.Jeho schopnost rozlišovat mezi různými vstupními stavy je nutná pro přesné logické operace v digitálních systémech.

Brána ex-nebo nebo je jádrem úkolů, jako je binární přidání a provádění paritních kontrol.V souvislosti s binárním přírůstkem je bývalá brána pověřena výpočtem součtu dvou bitů, zatímco samostatný mechanismus řídí přenos.Tato funkce je nutná pro podporu složitějších aritmetických operací v rámci výpočetních architektur.Technici pracující s bývalými nebo bránami musí důkladně porozumět jejich jedinečným charakteristikám vstupní odezvy-brána produkuje vysoký výstup, pouze pokud se vstupy liší.Správné nastavení a odstraňování problémů ex-nebo bran zahrnuje zaručení přesného načasování a zarovnání signálu, což je zejména v sekvenčních logických obvodech, kde může pořadí operací ovlivnit výsledek.

Různé typy exkluzivní nebo brány

• Základní dvou vstupní brána XOR-Základní dvou vstupní XOR brána je reprezentována standardním logickým symbolem s zakřivenou linií na vstupní straně.Vydává to pravdivé, když se vstupy od sebe liší, například v případech 01 nebo 10. Booleovský výraz pro tuto operaci XOR je reprezentován jako OR, což zapouzdřuje exkluzivní povahu brány, kde vedou pouze odlišné vstupní kombinaceSkutečný výstup.

• Brána XOR s více vstupy-Logický symbol pro bránu XOR s více vstupy je rozšířením základní brány XOR a přizpůsobí více vstupních linek.Její tabulka pravdy je navržena tak, aby byla pravdou pro lichý počet skutečných vstupů, což odráží její logickou funkčnost parity.Obvykle jsou brány XOR s více vstupy XOR realizovány kaskádovými dvěma vstupními XOR branmi, aby efektivně zvládli několik vstupů.

• CMOS XOR Gate-CMOS XOR Gates využívají doplňkovou technologii semiconductor-semiconductor s komplementárním kovovým oxidem, která zahrnuje tranzistory NMOS i PMOS.Tato technologie se slaví pro svou nízkou spotřebu energie a vysokou vstupní impedancí, takže je zvláště vhodná pro zařízení ovládaná baterie.Konfigurace bran CMOS XOR obvykle zahrnuje složitější uspořádání tranzistorů než ty, které se nacházejí v obvodech TTL.

• TTL XOR Gate - TTL XOR Gates jsou konstruovány pomocí logiky tranzistor -transstoru, která se silně spoléhá na bipolární spojovací tranzistory.Tyto brány jsou známé pro jejich rychlou provoz a toleranci hluku, vlastnosti, díky nimž jsou vhodné pro průmyslové prostředí.Typická konfigurace zahrnuje více tranzistorů a může také začlenit diody, aby efektivně realizoval funkci XOR.

• Optická brána XOR - Optical Xor Gates pracují se světelnými signály místo elektrických.Jsou založeny na principech, jako je interferometrie nebo nelineární optické efekty.Tyto brány jsou mimořádně užitečné ve vysokorychlostním komunikačním systémech a optických výpočtech, kde tradiční elektronické brány mohou z hlediska rychlosti a účinnosti nedostatkem.

• Quantum XOR Gate - V oblasti kvantového výpočtu jsou XOR brány implementovány pomocí kvantových bitů nebo qubits.Tyto brány jsou potřebné pro komplexní operace, jako je kvantová teleportace a určité kvantové algoritmy.Kvantové XOR brány jsou obvykle realizovány prostřednictvím kontrolovaných bez operací a dalších hlavních kvantových bran, což usnadňuje specifické interakce v kvantových obvodech.

• Programovatelné XOR brány - Programovatelné brány XOR lze nakonfigurovat v rámci programovatelných logických zařízení, jako jsou FPGA (pole programovatelná brána) nebo CPLD (komplexní programovatelná logická zařízení).Tato flexibilita umožňuje dynamicky upravovat brány podle specifických potřeb různých aplikací, což z nich činí základní komponenty v adaptivních technologiích.

Exkluzivní-normová brána

Obrázek 8: Exkluzivní brána

Exkluzivní brána-NOR (EX-NOR) funguje jako doplněk k bráně XOR a hraje požadovanou roli v digitálních systémech, které hodnotí vstupní uniformitu.Je nutný pro aplikace vyžadující konzistentní kontroly nebo hodnocení parity v digitálních přenosech.

Tato brána se rozsáhle používá v digitálních obvodech k ověření uniformity nebo rovnosti vstupních signálů, což z ní činí požadovaný nástroj pro záruku integrity dat.Tato brána se běžně používá v procesech kontroly chyb k porovnání bitů ze dvou různých zdrojů, což potvrzuje jejich shodu, aby zaručila přenos dat bez chyb.Pro efektivní použití musí být operátoři a technici dobře obeznámeni s přísnými výstupními podmínkami bývalé brány-poskytuje vysoký výstup, pouze pokud jsou všechny vstupy přesně stejné.Tento požadavek na přesné zarovnání a synchronizace vstupu klade významné požadavky na konfiguraci a údržbu digitálních systémů, zejména v aplikacích, jako jsou systémy ověřování dat a kontrola digitální parita, které silně závisí na přísné shodě dat.

Různé typy exkluzivní brány

• Standardní brána CMOS XNOR - Toto je nejběžnější typ používaný v digitálních obvodech.Obvykle se skládá z uspořádání tranzistorů CMOS (komplementární tranzistor-oxid-oxid-oxid -semiconductor), které dosahují nízké spotřeby energie a vysokou imunitu šumu.Tato brána je ideální pro zařízení ovládaná baterie díky své energetické účinnosti.

• TTL XNOR GATE - TTL XNOR BATES jsou vyrobeny z bipolárních tranzistorů a jsou známé svými rychlými dobami přepínání, což je způsobuje vhodné pro vysokorychlostní operace.Ve srovnání s CMOS Gates však mají tendenci spotřebovat více energie.

• Pass-Transistor Xnor Gate-Tento typ používá logiku průsmyku, která může být efektivnější plocha než standardní logika CMOS.Často vede k rychlejšímu provozu a snížení počtu tranzistorů, což je výhodné ve vysoce výkonných a kompaktních digitálních obvodech.

• Quantum -Dot Cellular Automata (QCA) XNOR Gate - novější technologie, QCA používá polohu elektronů spíše než současný tok pro logické operace, což nabízí potenciál pro extrémně nízkou spotřebu energie a vysokou rychlostí zpracování.Je to stále z velké části ve fázi výzkumu a vývoje.

• Optická brána XNOR - Tento typ používá optické signály místo elektrických signálů, což je užitečné v optických výpočetních a komunikačních systémech, kde je vyžadována vysoká šířka pásma a imunita vůči elektromagnetickému rušení.

Závěr

Během tohoto průzkumu digitálních logických bran jsme viděli, jak tyto základní komponenty tvoří symfonii digitálního zpracování.Od jednoduchosti a základní role ne bran při inverzi signálu po nuanční aplikace bran XOR a XNOR při detekci a korekci chyb přináší každý typ brány jedinečné vlastnosti a výhody do návrhu digitálního obvodu.Kontrast mezi technologiemi TTL a CMOS dále obohacuje krajinu a nabízí návrhářům výběr, které ovlivňují výkon systému na základě spotřeby energie, rychlosti a imunity šumu.Praktické aplikace zdůraznily - od základních aritmetických operací po sofistikované systémy zabezpečení a integrity dat - ilustrují nebezpečnou roli, které tyto brány hrají napříč různými technologickými doménami.Jak se technologie vyvíjí, bude neustálé zlepšování a přizpůsobení těchto bran klíčové při plnění rostoucích požadavků na rychlejší, efektivnější a spolehlivější digitální systémy.Tato cesta skrze složitosti digitálních logických bran nejen zvyšuje naše chápání elektronických principů, ale také zdůrazňuje neúprosnou inovaci, která vede elektronický průmysl vpřed.

Často kladené otázky [FAQ]

1. Jaká zařízení používají logické brány?

Logické brány jsou základní komponenty v digitálních obvodech a jsou rozsáhle používány v zařízeních, jako jsou počítače, smartphony a další elektronické spotřebiče.Jsou také nedílnou součástí provozu automatizovaných systémů, jako jsou semafory a moderní průmyslové vybavení.

2. Jak najít výstup logických bran?

Výstup logické brány je stanoven použitím vstupních hodnot na specifickou logickou funkci brány (jako a nebo, ne, NAND, ani XOR, XNOR).Například AND AND BATE vydá vysoký signál (1), pouze pokud jsou všechny jeho vstupy vysoké.Můžete použít tabulky pravdy pro snadné určení výstupu pro všechny možné vstupní kombinace.

3. Jaké jsou výhody logických bran?

Logické brány jsou jednoduché, spolehlivé a lze je použít k vytváření složitých obvodů prostřednictvím kombinace.Umožňují konstrukci digitálních systémů, které jsou škálovatelné, snadno modifikovatelné a schopné efektivně zpracovávat informace.Díky jejich předvídatelnosti a binární povaze jsou ideální pro aplikace vyžadující přesnou kontrolu a rozhodování.

4. Je hardware nebo software Logic Gate?

Logické brány jsou primárně hardwarové komponenty vyrobené z polovodičových materiálů, jako je křemík.Existují fyzicky v integrovaných obvodech nebo mikročipech.Koncept logických bran však lze také simulovat v softwaru pro vzdělávací účely nebo návrh digitálního obvodu.

5. Jaká jsou preventivní opatření logických bran?

Při použití logických bran je výhodné zvážit faktory, jako je úrovně napětí, kompatibilita s jinými komponenty a vyhýbání se načítání příliš mnoha zařízení na jediný výstup, což může vést k problémům s integritou signálu.Kromě toho zajistěte správné zacházení, abyste se vyhnuli statickému poškození a dodržujte specifikace výrobce pro optimální výkon.
