Komplexní přehled o logické bráně 7408 IC

IC 7408 je univerzální logická brána navržená pro různé digitální aplikace.Je umístěn čtyři nezávislé 2-vstupní a brány, což z něj činí spolehlivou volbu pro stavbu obvodů, které vyžadují logické operace.Ať už vytváříte jednoduché systémy nebo složitější návrhy, tato IC nabízí flexibilitu a snadné použití a zajišťuje efektivní výkon a přímou integraci.

Katalog

1. Přehled 7408 Integrovaný obvod
2. klíčové vlastnosti integrovaného obvodu 7408
3. Technické specifikace integrovaného obvodu 7408
4. Schéma pineotu 7408 IC
5. Konfigurace PIN 7408 IC
6. Tabulka pravdy pro IC 7408
7. Ekvivalentní možnosti pro IC 7408
8. Výrobci 7408 Integrovaný obvod
9. Aplikace 7408 IC
10. Absolutní maximální hodnocení pro 7408 IC
11. Elektrické vlastnosti 7408 IC
12. Charakteristiky přepínání 7408 IC
13. Dimenzionální výkres
7408 Integrated Circuit

Přehled 7408 integrovaného obvodu

The 7408 IC je kompaktní čip, který obsahuje čtyři dva vstupy a brány.Je navržen tak, aby usnadnil vytváření a práci s digitálními systémy.Každá brána má dva vstupy a jeden výstup, provádí základní logickou operaci, která pomáhá při vytváření obvodů pro různé aplikace.

Tato IC je široce používána, protože zjednodušuje proces navrhování digitálních obvodů.Ať už pracujete na malém projektu nebo složitějším systému, 7408 poskytuje spolehlivý způsob implementace logických operací.Jeho všestrannost umožňuje spárovat s jinými komponenty, což vám dává možnost vytvořit širokou škálu elektronických řešení.Konstrukce čipu také zajišťuje, že může být hladce integrován do projektů, ať už jste inženýr nebo fandista zkoumající svět elektroniky.

Klíčové rysy integrovaného obvodu 7408

Kompatibilita s různými logickými rodinami

7408 IC je navržen tak, aby pracoval hladce s logikou TTL, což z něj činí všestrannou volbu pro různé typy obvodů.Jeho schopnost přímo propojit s CMOS, NMOS a dalšími výstupy TTL zajišťuje, že může být integrován do široké škály systémů bez jakýchkoli potíží.

Čtyři nezávislé a brány

Tato IC zahrnuje čtyři samostatné dvou vstupní a brány.Každá brána pracuje samostatně a dává vám flexibilitu pro jejich použití pro více úkolů ve stejném obvodu.Toto nastavení je zvláště užitečné při navrhování systémů, které vyžadují více logických operací.

Pracuje v rozsahu širokého napětí

IC funguje účinně v rozsahu širokého napětí, což umožňuje používat v různých konfiguracích výkonu.Ať už váš systém běží na nižších nebo vyšších úrovních napětí, je 7408 vytvořen tak, aby s ním spolehlivě zvládl.

Nízká spotřeba energie

Jednou z výhod 7408 IC je jeho efektivní design, který zajišťuje nízké využití energie.Tato funkce z něj dělá vynikající volbu pro systémy, kde je ochrana energie prioritou, zejména v zařízeních ovládaných bateriích.

Vysoká hluková imunita

IC je postaven tak, aby odolával rušení z elektrického šumu, což zajišťuje stabilní a konzistentní provoz.To znamená, že váš obvod bude fungovat jako zamýšlený, dokonce i v prostředích, kde by hluk mohl být problémem.

Rychlá rychlost přepínání

7408 IC je navržena pro rychlý výkon, s rychlými přepínacími rychlostmi, které umožňují efektivní zpracování signálu.Tato funkce je zvláště užitečná v aplikacích vyžadujících rychlé odpovědi a vysokorychlostní operace.

Ochrana přetížení

IC zahrnuje funkce, které zabrání poškození nadměrným proudem nebo napětím, což pomáhá prodloužit jeho životnost.Tato ochranná schopnost zajišťuje, že váš obvod zůstává bezpečný během neočekávaných změn v podmínkách energie.

Minimální hladiny šumu

Kromě své vysoké imunity šumu vytváří IC během provozu minimální vnitřní šum.To má za následek čistší zpracování signálu a lepší výkon pro vaše obvody.

Více vstupních a výstupních linek

S osmi vstupními řádky a čtyřmi výstupními řádky poskytuje IC dostatečné možnosti připojení.Toto nastavení vám poskytuje flexibilitu pro navrhování obvodů, které vyžadují více připojení bez jakékoli složitosti.

Technické specifikace integrovaného obvodu 7408

Parametr Hodnota
Logická rodina Ttl
Počet bran Quad 2-inutput a
Dual-in-line (DIL) 14 pin
Nezávislé 2 vstupní a brány 4
Napětí napětí (VCC) 4,75V až 5,25 V.
Vstupní napětí na vysoké úrovni (VIH) 2V (min)
Vstupní napětí na nízké úrovni (VIL) 0,8V (max)
Výstupní napětí na vysoké úrovni (VOH) 2,7V (min)
Výstupní napětí na nízké úrovni (vol) 0,5 V (max)
Vstupní proud (IIH/IIL) ± 20 µA (max)
Výstupní proud (IOH/IOL) ± 8Ma (max)
Propagační zpoždění (TPD) 11ns (typické)
Provozní teplotní rozsah 0 ° C až 70 ° C.
Balík Duální in-line balíček (dip)

Pinoutský diagram 7408 IC

7408 IC má čtrnáct kolíků, z nichž každý slouží specifické funkci.Patří sem kolíky pro zem (GND) a napájení (VCC).Pin 1 funguje jako první vstup pro první a bránu, Pin 2 slouží jako druhý vstup a Pin 3 dodává výstup pro tuto bránu.Podobně, kolíky 4 až 6 zpracovávají vstupy a výstup pro druhou a bránu.

Pin 7 je označen jako pozemní spojení, což zajišťuje, že čip je správně napájen.Na opačném konci slouží Pin 14 jako kolík VCC, který poskytuje požadovaný výkon pro efektivní provoz čipu.

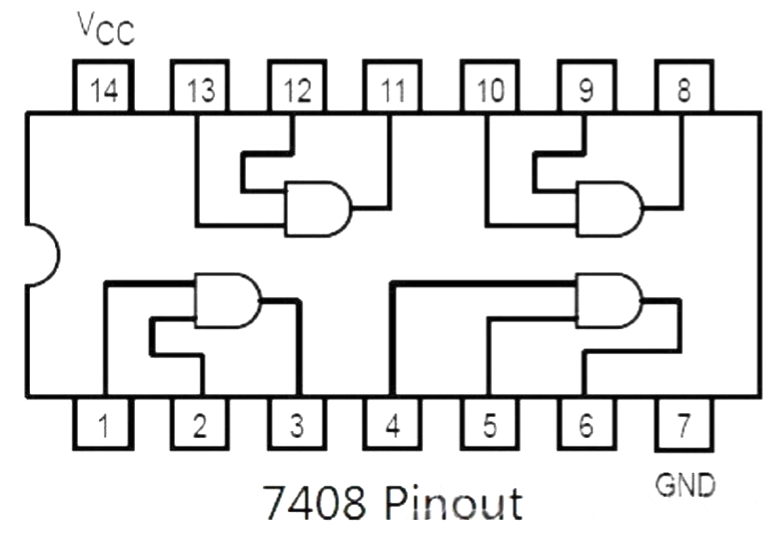

IC 7408 Pin Diagram

Schéma 7408 IC používá „A“ a „B“ k označení vstupů pro každou bránu, zatímco „y“ představuje výstup.„GND“ a „VCC“ zvýrazňují připojení půdy a napájení a pomůže vám pochopit, jak se čip integruje do obvodu.

Konfigurace PIN 7408 IC

PIN. Název pin Popis
1 Vstupní brána 1 Vstup první a brány (vstup A1)
2 B vstupní brána 1 Vstup první a brány (vstup B1)
3 Y výstupní brána 1 Výstup první a brány
4 Vstupní brána 2 Vstup druhé a brány (vstup A2)
5 B vstupní brána 2 Vstup druhé a brány (vstup B2)
6 Y výstupní brána 2 Výstup druhé a brány
7 Země Půda (společná půda pro všechny brány)
8 Y výstupní brána 3 Vstup třetí a brány (vstup A3)
9 B vstupní brána 3 Vstup třetí a brány (vstup B3)
10 Vstupní brána 3 Výstup třetí a brány
11 Y výstupní brána 4 Pozitivní napájení
12 B vstupní brána 4 Vstup čtvrté a brány (vstup A4)
13 Vstupní brána 4 Vstup čtvrté a brány (vstup B4)
14 VCC - pozitivní nabídka Výstup čtvrté a brány

Tabulka pravdy pro IC 7408

7408 IC obsahuje čtyři 2 vstupní a brány a pracuje podle jednoduché tabulky pravdy, která odráží základní logiku AN a brány.

A (vstup) B (vstup) Y (výstup)
0 0 0
0 1 0
1 0 0
1 1 1

V tabulce:

• „A“ a „B“ jsou dva vstupy pro každou a bránu.

• „Y“ představuje výstup brány.

• "0" a "1" označují nízké (0V) a vysoké (obvykle 5V v logice TTL) napětí.

Výstup (y) AND AND je vysoký (1), pouze pokud jsou oba vstupy (A a B) vysoké (1).Pokud jsou některé nebo oba vstupy nízké (0), zůstává výstup nízký (0).Toto chování je konzistentní napříč všemi čtyřmi a brány v 7408 IC.

Ekvivalentní možnosti pro IC 7408

• • SN7408: Ekvivalent s 7408, část řady Texas Instruments SN

• • 74LS08: Verze s nízkým výkonem Schottkyho s rychlejším přepínáním a nižší spotřebou energie

• • 74HC08: Vysokorychlostní verze CMOS s širším rozsahem napětí a rychlejším provozem

• • 74HCT08: Vysokorychlostní CMOS se vstupy kompatibilními s logikou TTL

• • CD4081: Verze CMOS podporující rozsah napětí 3V až 18V

• • MC14008: Verze CMOS podobná CD4081, navržené pro aplikace s vyšším napětím

Výrobci 7408 integrovaného obvodu

7408 IC je součástí široce používaných 74xx řady digitálních logických integrovaných obvodů.Tato série zahrnuje celou řadu ICS, z nichž každá je navržena tak, aby prováděla specifické logické funkce.Zejména 7408 je Quad 2-vstupní a brána obsahující čtyři a brány, z nichž každá má dva vstupy.

Několik polovodičových společností vyrábí 7408 IC a další IC v řadě 74xx:

• Texas Instruments (TI): Přední polovodičová společnost známá pro výrobu široké škály IC, včetně těch v řadě 74xx.

• Fairchild Semiconductor: Fairchild, nyní součástí On On On On Semiconductor

• NXP Semiconductors: Dříve Philips Semiconductors, NXP je známým výrobcem logických ICS řady 74xx.

• Stmicroelectronics: Globální výrobce polovodičů produkující různé IC, včetně těch ze série 74xx.

Ačkoli se 7408 IC může mezi výrobci mírně lišit, verze jsou obvykle zaměnitelné, pokud splňují standardní specifikace řady 74xx.

Aplikace 7408 IC

Digitální logické brány

7408 IC se široce používá k implementaci digitálních logických bran do obvodů.Jeho a brány jsou ideální pro provádění základních logických operací v digitálních systémech.

Binární pulty

Tato IC hraje roli v binárních pultech tím, že pomáhá procesním signálům, které zvyšují nebo snižují binární počet.Zajišťuje přesné počítání v digitálních aplikacích.

Multiplexery

Multiplexery se spoléhají na logické brány, jako jsou ty v 7408, aby kombinovaly více vstupních signálů do jediného výstupu.IC zajišťuje hladký výběr a zpracování signálu.

Žabky

7408 se často používá při navrhování žabků, které jsou nezbytné pro vytváření paměťových prvků v digitálních systémech.Pomáhá efektivně ukládat a přepínat binární data.

Řidič/přijímač autobusu

V datových autobusech funguje tento IC jako ovladač nebo přijímač, což umožňuje spolehlivý přenos dat mezi komponenty bez rušení nebo ztráty signálu.

Adresa dekodérů

IC se také používá v dekódování adresy, což je proces, který zajišťuje správné směrování signálů do konkrétních umístění paměti nebo hardwaru v digitálních zařízeních.

Datové západky

7408 ICS může pomoci vytvářet západky dat, která dočasně ukládají data pro zpracování.Díky tomu jsou cenné v aplikacích citlivých na načasování.

Logické obvody brány

Tato IC tvoří páteř mnoha logických obvodů brány a poskytuje konzistentní a spolehlivé logické operace pro komplexní návrhy.

Dekodéry

Dekodéry používají a brány, jako jsou ty v 7408 IC k přeměně binárních vstupů na konkrétní výstupy, což zajišťuje přesné dekódování signálu.

Shift registry

Registry Shift vyžadují přesné logické operace a 7408 IC pomáhá při přesunu a efektivně ukládání dat v těchto systémech.

Pulty

Tento IC přispívá k různým návrhům čítačů poskytnutím logiky potřebné pro počítání procesů v digitálních zařízeních.

Aritmetické obvody

IC se používá v aritmetických obvodech k provádění základních operací, jako je přidání a odčítání, což podporuje návrh výpočetních systémů.

Paměťové jednotky

V paměťových jednotkách pomáhá IC při správě toku a ukládání dat a zajišťování bezproblémových operací čtení a zápisu.

Měřicí nástroje

7408 ICS se používá při měření přístrojů ke zpracování signálů a poskytování přesných odečtů, což zajišťuje spolehlivá měření.

Servery

Servery využívají IC pro správu toku dat a provádění logických operací, zvyšování jejich účinnosti a zpracování.

Alus (aritmetické logické jednotky)

IC je nedílnou součástí ALUS, která pomáhá provádět jak aritmetické, tak logické operace v procesorech a digitálních systémech.

Řídicí systémy

V kontrolních systémech IC zajišťuje logické rozhodování a hladké provádění automatizovaných procesů.

Vstupní/výstupní rozhraní

Tato IC pomáhá spravovat vstupní a výstupní rozhraní řízením přenosu dat mezi zařízeními a zajištěním správného směrování signálu.

Gating signálu

Absolutní maximální hodnocení pro 7408 IC

7408 IC je ideální pro hradlování signálu, kde řídí a řídí tok signálů v obvodu, což zvyšuje celkový výkon systému.

Napětí 7v
Vstupní napětí 5,5 V
Provozní teplota volného vzduchu 0 ° C až +70 ° C.
Rozsah teploty skladování -65 ° C až +150 ° C.

Je důležité dodržovat tyto maximální hodnocení, aby se zajistila správná funkčnost a dlouhověkost IC 7408.Překročení těchto limitů může způsobit poškození nebo vést k degradovanému výkonu.Zůstáním v těchto specifikovaných rozsazích si můžete udržovat spolehlivost a výkon IC ve vašem obvodu.

Maximální zpoždění šíření

7408 IC má maximální zpoždění šíření 10 nanosekund (NS).Toto je doba potřebná pro změnu vstupu k vytvoření odpovídající změny výstupu.Tato charakteristika je zvláště užitečná pro vysokorychlostní digitální obvody, kde načasování a synchronizace jsou rozhodující pro hladký provoz.

Provozní teplotní rozsah

IC může efektivně pracovat v širokém teplotním rozmezí -55 ° C až 125 ° C.To umožňuje čipu spolehlivě provádět v různých podmínkách prostředí, od extrémně chladných až po velmi horké teploty.Taková všestrannost je vhodná pro použití v průmyslových aplikacích i v nastavení, které mohou zažít extrémní povětrnostní podmínky nebo kolísání teploty.

Rozsah teploty skladování

IC lze bezpečně skladovat v teplotním rozmezí -65 ° C až 150 ° C.Tím je zajištěno, že si čip zachovává svou funkčnost i po uložení po delší dobu.Ať už v neaktivních obdobích nebo při přepravě, tento široký úložný rozsah chrání IC před potenciálním poškozením v důsledku nepříznivých podmínek skladování.

Vysokorychlostní provoz

7408 IC je navržena tak, aby fungovala při vysokých rychlostech a dosahovala až 10 MHz.Díky této schopnosti je vhodná pro aplikace vyžadující rychlé zpracování signálu a rychlé doby odezvy, zejména ve vysokorychlostních digitálních systémech.Jeho spolehlivý výkon v takových scénářích z něj činí preferovanou volbu pro mnoho inženýrů a designérů.

Doporučené provozní podmínky 7408 IC

Symbol Parametr Min Typ Max Jednotky
VCC Napětí 4.75 5 5.25 PROTI
Vih Vstupní napětí na vysoké úrovni 2 - - PROTI
Vil Vstupní napětí nízké úrovně - - 0,8 PROTI
Ioh Výstupní proud na vysoké úrovni -0,4 - - Ma
IOL Nízkoúrovňový výstupní proud - - 16 Ma
Ta Provozní teplota volného vzduchu 0 - 70 ° C.

Elektrické vlastnosti 7408 IC

Symbol Parametr Podmínky Min Typ Max Jednotky
Vi Vstupní svorkové napětí VCC = Min, II = -12 mA - - -1.5 PROTI
Voh Výstupní napětí na vysoké úrovni Vcc = min, ioh = max, vih = max 2.4 3.4 - PROTI
Vol Výstupní napětí nízké úrovně Vcc = min, iol = max, vih = max - 0,2 0,4 PROTI
Ii Vstupní proud @ max vstupní napětí Vcc = max, vi = 5,5 V - - 1 Ma
Iih Vstupní proud na vysoké úrovni Vcc = max, vi = 2,4V - - 40 µA
Iil Vstupní proud nízké úrovně Vcc = max, vi = 0,4 V - - -1.6 Ma
Ios Výstupní proud zkratu VCC = max -18 - -55 Ma
ICCH Dodávat proud s výstupy VCC = max - 4 8 Ma
ICCL Dodávat proud s nízkými výstupy VCC = max - 12 22 Ma

Charakteristiky přepínání 7408 IC

Symbol Parametr Podmínky Min Typ Max Jednotky
tplh Zpoždění šíření doba nízká až vysoká Cl = 15pf, rl = 400Ω - 22 - ns
TpHl Zpoždění šíření času vysoko na ní Cl = 15pf, rl = 400Ω - 15 - ns

Rozměrový výkres

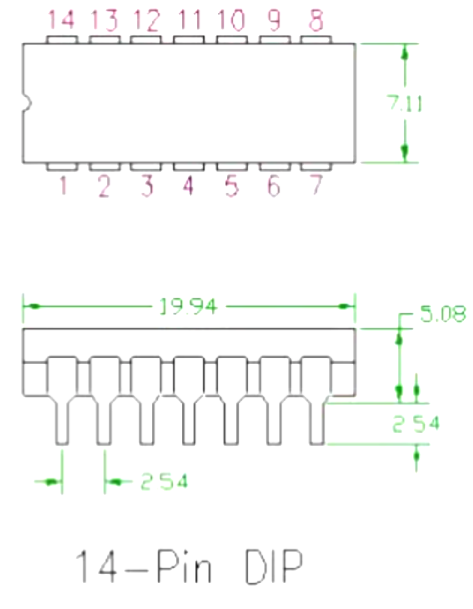

7408 Dimensional Drawing
