XOR Gate vysvětleno: Symbol, tabulka pravdy, metody konstrukce a aplikace

Tato příručka hovoří o XOR (exkluzivním nebo) Gatesovi, speciálním druhu logické brány používané v digitálních obvodech.Vysvětluje to, jak XOR brány fungují odlišně od jednoduchých bran, jako jsou a, nebo ne.Dozvíte se o jejich symbolech, tabulkách pravdy a o tom, jak je stavět pomocí standardních bran, Nand Gates a ani brány.Průvodce také představuje čip 7486, který má uvnitř čtyři XOR bran.Ukazuje, kde se používají XOR brány, jako při šifrování, přidávání čísel do počítačů a kontrola chyb.Vysvětluje také dobré body, jako je zmenšení obvodů menší a rychlejší a špatné body, jako jsou složitější a využívání více energie.Nakonec pochopíte, proč jsou XOR brány tak užitečné v moderní elektronice.

Katalog

Co je to XORská brána?

Brána XOR (exkluzivní nebo) je speciální druh logické brány používané v digitální elektronice.Funguje to trochu jinak od základních bran jako a, nebo, a ne že už to budete vědět.Zatímco tyto základní brány lze snadno popsat pomocí jednoduchých pravidel, brána XOR je o něco jedinečnější.Hlavní myšlenka brány XOR je to, že dává výstup 1 (nebo „pravdivý“), pouze pokud je přesně jeden z jeho dvou vstupů 1. Pokud jsou oba vstupy stejné, a to oba 0 nebo obě 1, výstup bude 0 (nebo „false“).Můžete na to myslet tímto způsobem: XOR Gate zkontroluje, zda jsou vstupy jiné.Pokud se liší, dává to 1. Pokud jsou stejné, dává 0.

Pokud jde o booleovskou algebru (matematika logických bran), operace XOR je psána jako ab ' + a'b.To znamená:

• • A a ne B

• • NEBO

• • Ne a a b

Tento výraz ukazuje, že můžete sestavit bránu XOR pomocí základních částí: dva a brány, dvě ne brány a jedna nebo brána.Brána XOR pomáhá kombinovat různé vstupy inteligentním způsobem.Díky tomu je komplikované obvody menší a rychlejší, protože můžete vyměnit spoustu základních bran pouze jednou bránou XOR.To šetří prostor a zlepšuje, jak dobře obvod funguje.

Tabulka symbolu a pravdy XOR bran

V obvodových diagramech vypadá brána XOR téměř jako brána OR, ale má extra zakřivenou čáru poblíž vstupů.Tato další řádek ukazuje, že je „exkluzivní“, což znamená, že výstup je vysoký (1), pokud jsou vstupy odlišné.Pokud jsou vstupy stejné, je výstup nízký (0).Níže uvedený obrázek ukazuje logický symbol pro 2 vstupní XOR (exkluzivní nebo) bránu.Má dva vstupní terminály, označené A a B a jeden výstupní terminál, označený Y. Tvar je podobný bráně OR OR, ale má na vstupní straně extra zakřivenou čáru, aby představovala „exkluzivní“ chování.Výstup Y se stává vysokým (1), pouze pokud se vstupy A a B liší.

Obrázek 2. Symbol 2 vstupního XOR

Tabulka pravdy pro 2-vstupní bránu XOR

Když existují dva vstupy (A a B), brána XOR funguje takto:

• Pokud jsou a a b 0, výstup je 0.

• Pokud A je 0 a B je 1, výstup y je 1.

• Pokud A je 1 a B je 0, výstup y je 1.

• Pokud jsou oba A a B 1, výstup y je 0.

Booleovský výraz pro 2 vstupní XOR:

To znamená: y je 1, když A je 1 a B je 0, nebo když A je 0 a B je 1.

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	0

Tabulka pravdy pro 3 vstupní bránu XOR

Když existují tři vstupy (A, B a C), brána XOR se řídí jednoduchým pravidlem.Výstup je 1, když mezi vstupy je lichý počet 1s.Například:

• Pokud je jeden vstup 1 (a další jsou 0), výstup je 1.

• Pokud jsou tři vstupy 1, výstup je 1.

• Pokud jsou dva vstupy 1 nebo žádné, jsou 1, výstup je 0.

Booleovský výraz pro 3 vstupní XOR:

To lze rozšířit jako:

A	B	C	Y
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	1

Příklad:

• A = 1, B = 0, C = 0 → Jeden vstup je 1 → výstup y = 1.

• A = 1, B = 1, C = 0 → Dva vstupy jsou 1 → výstup y = 0.

• A = 1, B = 1, C = 1 → Tři vstupy jsou 1 → výstup y = 1.

Standardní konstrukce obvodů XOR bran

Standardní brána XOR je postavena pomocí dvou a bran, dvou ne bran a jedné nebo brány.I když tato metoda funguje spolehlivě, zvyšuje počet komponent a celkovou velikost obvodu.Aby se zabránilo této složitosti, mnozí dávají přednost použití pouze NAND nebo NOR BATES.Ty jsou známé jako univerzální brány, protože je lze použít k vytvoření jakéhokoli jiného typu logické brány.Používání pouze NAND nebo NOR BATES zjednodušuje výrobu a správu zásob snížením rozmanitosti potřebných dílů.Kromě toho jsou obvody vyrobené tímto způsobem často menší, spotřebovávají méně energie a náklady na výrobu jsou méně.Ovládání konstrukce XOR s Nand nebo Nor Gates je cennou dovedností pro navrhování účinných a praktických elektronických systémů.

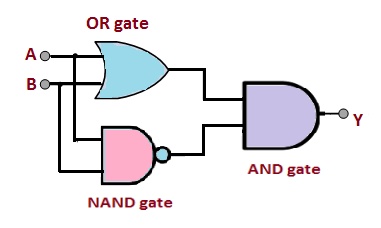

Schéma ukazuje standardní konstrukci brány XOR pomocí brány OR, bránu Nand a AN a brány.Vstupy A a B jsou nejprve zpracovány bránou nebo bránou NAND.Výstupy těchto dvou bran jsou poté přiváděny do brány AND, jejichž výstup je konečný výsledek, Y. Toto nastavení zachycuje chování brány XOR: y je vysoké (1), pouze pokud se vstupy A a B liší.

Budování brány XOR s Nand Gates

Brána XOR (exkluzivní nebo) je důležitá logická brána v digitální elektronice, která vydává vysoký signál (1), pouze pokud se jeho dva vstupy liší.Zajímavé a praktické cvičení je stavět XORskou bránu pomocí pouze NAND GATES.To ukazuje flexibilitu a sílu brány NAND, která je známá jako univerzální brána, protože ji lze použít k konstrukci jakéhokoli jiného typu logické brány.K vytvoření brány XOR pomocí pouze brány NAND je vyžadováno pět bran NAND.Prvním krokem je invertovat oba vstupy, A a B. To se provádí připojením každého vstupu k bráně NAND, kde jsou oba vstupy brány svázány.Když je vstup přiváděn do obou terminálů brány NAND, výstup se stává logickým nikoli vstupem.Výsledkem je, že dvě NAND brány se používají k výrobě ne a ne B.

Dalším krokem je kombinace původních a obrácených signálů za účelem dosažení středních výsledků.Třetí brána NAND bere A a ne B jako své vstupy, zatímco čtvrtá brána NAND bere B a ne A. Tyto brány vytvářejí signály, které jsou vysoké pouze tehdy, když se A a B liší, a vyrovnávají se chování očekávané od funkce XOR ve střední fázi.Nakonec jsou výstupy ze dvou mezilehlých bran Nand přiváděny do páté brány NAND.Tato poslední brána provádí logickou NAND na dvou středních signálech.Vzhledem k povaze kombinovaných signálů, tato konečná operace NAND úspěšně generuje výstup XOR.Výsledkem je vysoký výstup, když se A a B liší a nízký výstup, když jsou A a B stejné, naplňují tabulku pravdy XOR brány.

Obrázek 4. Budování brány XOR s brankami Nand

Obrázek toto nastavení jasně ilustruje.Ukazuje, že pět Nand Gates propojených způsobem, který odráží výše uvedený popis.K invertu vstupů A a B. Dvě další dva bran kombinují původní a obrácené vstupy pro vytvoření mezilehlých signálů.Výstupy těchto bran jsou konečně sloučeny pomocí páté brány NAND, aby se vytvořil výstup XOR označený jako Y. Tato konfigurace nejenže dosahuje funkce XOR, ale také zdůrazňuje přizpůsobivost a jednoduchost, kterou Nand Gates přináší do návrhu digitálního obvodu.

Stavba brány XOR s bránami

Brána XOR lze také postavit pouze pomocí ani bran.Podobně jako metoda, která používá NAND Gates, tento přístup začíná generováním invertovaných verzí původních vstupů.K provedení této inverze se používají dvě ani brány, jeden pro každý vstup.Tím má obvod přístup nejen k původnímu vstupům, ale také k jejich doplňkům, což umožňuje složitější kombinace.Po převrácení vstupů vytvoří obvod dva střední signály.Jedna ani brána kombinuje obrácený vstup s původním vstupem B.Další ani brána kombinuje původní vstup A s obráceným vstupem B.

Tyto dva střední výsledky jsou důležité, protože izolují podmínky, za nichž je pravdivý jeden ze dvou původních vstupů, chování brány XOR.Nakonec jsou dva střední výsledky přiváděny do poslední ani brány.Tato závěrečná brána spojuje dva signály a dokončí funkci XOR.Výsledkem je výstup, který je vysoký (logika 1), když je přesně jeden vstup vysoký a nízký (logika 0) jinak.Používání pouze ani brány k vytvoření brány XOR ukazuje flexibilitu a sílu univerzálních bran, díky čemuž jsou návrhy jednotnější, efektivnější a někdy snadnější výrobu v integrovaných obvodech.

Obrázek 5. Budování brány XOR s bránami

Schéma ilustruje logický obvod vytvořený výhradně s bránami pro implementaci operace XOR.Vstupy, označené A a B, nejprve procházejí samostatnými ani bránami, které je převrátí.Tyto inverze (A 'a B') jsou pak kombinovány s opačným původním vstupem přes dvě další ani brány.Výsledky těchto kombinací jsou přiváděny do finální nebo brány a vytvářejí výstup Y. Tato struktura pečlivě vrstvá ani operace, aby se replikovala přesné chování brány XOR.

7486 Quad 2-vstupní brána XOR

7486 Quad 2-vstupní XOR brána je integrovaný obvod, který obsahuje čtyři nezávislé XOR bran v rámci jednoho 14-pinového duálního in-line balíčku (DIP).Je součástí populárních 74 řady zařízení TTL (tranzistor-tranzistorová logika), což z něj činí základní elektroniku.Funkce XOR (exkluzivní nebo) je důležitá v logických systémech, protože vydává vysoký signál, pouze pokud se tyto dva vstupy liší.Toto chování je užitečné v aplikacích, jako je logické srovnání, generování a kontrola parity, binární aritmetika a jednoduché rozhodovací obvody.Kromě standardní verze TTL je k dispozici varianta CMOS 7486, která nabízí nižší spotřebu energie.Díky tomu je čip vynikající volbou pro projekty, které vyžadují energetickou účinnost, jako jsou zařízení ovládaná baterií.Díky svému standardnímu balení a rozložení pinů lze 7486 snadno integrovat do široké škály elektronických systémů.

Obrázek 6. 7486 Quad 2-vstupní brána XOR

Vnitřní struktura 7486 je uspořádána do čtyř XOR bran, každá se dvěma vstupními kolíky a jedním výstupním kolíkem.Vstupy A1 a B1 (kolíky 1 a 2) krmí první bránu, jejíž výstup q1 se objevuje na pin 3. Podobně druhá brána přijímá vstupy A2 a B2 (kolíky 4 a 5) a poskytuje výstup q2 na pin 6. Třetí brána používá A3 a B3 (Pins 9 a 10) jako vstupy na pin 8 a čtvrtá brána používá A4 a Pins 4 a 13 a 13) s výstupem 11 a 13) s výstupem 11 a 13) s výstupem 11 a 13) s výstupem 11.je dodáván přes PIN 14 (VCC) a PIN 7 je připojen k zemi (GND).Obrázek tyto vztahy jasně ukazuje a pomůže vám rychle pochopit, jak připojit a používat zařízení v jejich obvodech.

Aplikace XOR BATES

Šifrování a zabezpečený přenos dat

Xor Gates hrají roli v oblasti kryptografie a bezpečné komunikace.V jednoduchých šifrovacích schématech je zpráva pronásledu kombinována s tajným klíčem pomocí operace XOR k výrobě cifertext.Tento šifrovací text se zdá být zcela náhodný bez znalosti klíče, což ztěžuje neautorizované strany dešifrovat.Navíc, protože operace XOR je snadno reverzibilní, použije stejný klíč na cifertext obnovuje původní zprávu, je ideální jak pro šifrování, tak pro dešifrovací procesy.Díky této charakteristice je XOR Gates základním, ale výkonným nástrojem při vývoji zabezpečených komunikačních protokolů.

Digitální aritmetické operace

V digitální aritmetice jsou XOR brány důležitými součástmi pro provádění základních operací, jako je přidání a odčítání.Konkrétně, při binárním přírůstku se brána XOR používá k výpočtu součtu dvou bitů, aniž by se zvážila přenos.Ve složitějších obvodech, jako jsou plné přidávače, spolupracují XOR Gates s a nebo brány pro správu hodnot součtu i přenášení.Podobně odčítání operací v digitálních obvodech často používají brány XOR kombinované s reprezentací doplňků Two.Jejich předvídatelné chování s binárními vstupy je činí důležitými pro navrhování účinných a rychlých aritmetických jednotek v procesorech a kalkulačkách.

Obvody překlopení a pultů

XOR brány jsou skvělé při vytváření sekvenčních logických obvodů, včetně žabků a čítačů.Hřebky jsou stavebními kameny paměťových prvků, které jsou schopny ukládat jeden kousek dat a čítače se používají k sekvenci prostřednictvím konkrétního počtu stavů v digitálním systému.XOR brány umožňují přepínání operací, což znamená, že mohou změnit stav výstupu, kdykoli jsou splněny určité vstupní podmínky.Toto chování je důležité při navrhování žabků typu T a asynchronních čítačů, kde jsou potřebné dynamické změny stavu na základě hodin nebo řídicích signálů.Jejich použití zajišťuje, že obvody reagují přesně a efektivně na vstupní změny v průběhu času.

Moderní elektronika a komplexní systémy

Kromě základních logických funkcí přispívají XOR Gates k provozu sofistikovanějších elektronických systémů.Používají se při detekci a korekci chyb, jako jsou paritní generátory a dáma, kde pomáhají ověřit integritu dat během přenosu.V digitálních komparátorech XOR brány identifikují rozdíly mezi dvěma binárními čísly výstupem vysokého signálu, pokud se bity neshodují.Kromě toho pomáhají XOR bran při zpracování signálu a modulační techniky, kde je zapotřebí přesná kontrola signálů.Jejich všestranná povaha z nich činí jádro složitých digitálních systémů, od komunikačních zařízení po mikroprocesory a zabudované systémy.

Výhody XOR bran

Efektivní manipulace s lichými funkčními operacemi

XOR brány jsou navrženy tak, aby vytvořily vysoký výstup, když je lichý počet jejich vstupů vysoký (pravdivý) a nízký výstup, když je počet vysokých vstupů sudý.Tato vlastnost je činí mimořádně cennými v digitálních návrzích, které vyžadují detekci liché funkce, jako je přepínání stavů, identifikace rozdílů mezi bity a kontrola změn stavu v otomech a čítačích.Místo budování komplexních sítí s více základními bránami k dosažení stejného výsledku může jednoduchá struktura XOR takové operace efektivně řídit, což výrazně zjednoduší složitost designu.

Zjednodušení logických výrazů

V designu digitální logiky je minimalizace složitosti booleovských výrazů důležitým krokem k budování efektivních obvodů.XOR Gates neodmyslitelně kombinují více logických operací (a, nebo a ne) do jediné kompaktní funkce.Strategickým použitím XOR Gates můžete transformovat komplikované výrazy do mnohem jednodušších forem, což snižuje potřebu rozsáhlého zapojení a propojení.Zjednodušení vede nejen k jednodušší implementaci na integrovaných obvodech, ale také minimalizuje šance na chyby návrhu, což zvyšuje výkon i spolehlivost digitálních systémů.

Snížení počtu komponent

Jedním z přímých výsledků logického zjednodušení pomocí XOR bran je snížení počtu požadovaných komponent.Místo použití několika standardních bran k provedení komplexní operace může jediná brána XOR často splnit stejný úkol.Tato konsolidace snižuje celkový počet brány, šetří cenný prostor na deskách s obvody (PCB) nebo integrovaných čipů a umožňuje vytvoření kompaktnějších a lehčích zařízení.Méně komponent také znamená méně pájených kloubů, propojení a potenciální body selhání, což vede ke zvýšené trvanlivosti a snadnější údržbě.

Zvýšená rychlost obvodu a nižší spotřeba energie

Minimalizací počtu bran a propojení mohou obvody, které obsahují brány XOR, dosáhnout rychlejšího zpracování.Každá logická brána zavádí malé zpoždění (známé jako zpoždění šíření), takže méně bran mezi vstupem a výstupem znamená menší celkové zpoždění při zpracování signálu.Navíc, protože existuje méně aktivních stavů přepínání komponent, celková spotřeba energie kapky obvodu.Díky tomu je XOR Gates ideální pro aplikace citlivé na energii, jako je mobilní elektronika, nositelná zařízení a internet věcí (IoT).

Detekce a korekce chyb

XOR Gates jsou stavební bloky v systémech určených k zajištění přesnosti dat.V metodách detekce chyb, jako je paritní kontroly, XOR Gates vypočítají, zda je počet údajů v datové sadě sudý nebo lichý.Pokud se bit parity během ověření dat neshoduje, znamená to, že došlo k chybě.XOR Gates navíc hraje roli v sofistikovanějších kódech korekce chyb, jako jsou Hamming Codes, což umožňuje systémům nejen detekovat, ale také opravit chyby.To je nutné v polích, jako jsou telekomunikace, ukládání dat a výpočetní technika, kde i menší korupce dat může mít důsledky.

Efektivní při srovnání dat

V mnoha digitálních systémech, zejména v procesorech a paměťových obvodech, je často potřeba porovnat dvě sady dat rychle a přesně.XOR bran činí tento proces vysoce efektivní.Při porovnání dvou bitů vydává XOR brána vysoký signál, pokud se bity liší a nízký signál, pokud jsou stejné.Připojením výstupů více XOR bran prostřednictvím struktury Nor Nor nebo NAND lze celá slova (jako 8bita, 16bitová nebo 32bitová data) porovnat současně.Tato schopnost rychlého srovnání je dobrá pro úkoly, jako je ověření paměti mezipaměti, dekódování instrukcí a procesy ověřování dat.

Spolehlivost a bezpečnost

V průmyslových odvětvích, kde jsou bezpečnost a spolehlivost neelegovatelná, jako je letecký průmysl, automobilový průmysl, zdravotnické prostředky a infrastruktura, jsou XOR bran důležité.Jejich použití při kontrole chyb, ověření redundance a monitorování systému zajišťuje, že selhání nebo nesrovnalosti jsou detekovány rychle a přesně.Například v avionických systémech mohou XOR brány porovnat redundantní výstupy senzorů pro detekci poruch.V lékařském vybavení zajišťují integritu dat během života kritického monitorování.Jejich spolehlivost a předvídatelné chování za různých podmínek činí XORovy brány důvěryhodnou součástí v systémech, kde i krátká chyba může vést k katastrofickým výsledkům.

Nevýhody XOR bran

Složitá vnitřní struktura

Brána XOR (exkluzivní nebo) má komplikovanější interní design než základní logické brány, jako jsou a nebo nebo ne.Zatímco AND a bránu lze postavit pouze s několika tranzistory, implementace brány XOR obvykle vyžaduje kombinaci několika základních bran, jako jsou a, nebo a ne, spolupracují.Alternativně je zapotřebí větší počet tranzistorů, pokud je XOR konstruován přímo na úrovni tranzistoru.Tato složitost nejen zvětšuje velikost brány v integrovaném obvodu, ale také zvyšuje více zapojených procesů návrhu a ověřování.

Vyšší spotřeba energie

Vzhledem k většímu počtu vnitřních komponent a přechodů potřebných k provedení operace XOR tyto brány obecně spotřebovávají více energie než jednodušší brány.Každý přechod mezi logickými stavy (od 0 do 1 nebo naopak) spotřebovává energii a protože XOR bran mají více fází interně, zažívají větší přepínací aktivitu.To může být problematické v aplikacích zaměřených na baterii nebo na energii, jako jsou mobilní zařízení, lékařské implantáty nebo dálkové senzory.Postupem času může kumulativní účinek více XOR bran působících společně ovlivnit celkovou energetickou účinnost zařízení nebo systému.

Zvýšené zpoždění signálu

V digitálních obvodech, zpoždění signálu známé technicky jako zpoždění šíření, odkazuje na množství času potřebného pro změnu při vstupu brány, která se odráží na jejím výstupu.Vzhledem k tomu, že brány XOR se skládají z více vrstev vnitřní logiky, každá vrstva přidává mírné zpoždění.Ve srovnání s jednoduššími bránami jako nebo nebo nebo, XOR Gates proto trvá déle, než signál projde.Ve vysokorychlostních obvodech se tato zpoždění mohou hromadit a vést k problémům, jako jsou načasovací chyby, nastavení a porušení držení nebo dokonce selhání systému.Aby bylo zajištěno spolehlivý výkon při vysokých rychlostech, musíte často navrhovat další korekce načasování nebo optimalizace kolem bran XOR.

Navrhnout složitost s více vstupy

Zatímco dva vstupní brány XOR jsou relativně běžné a zvládnutelné, navrhování funkcí XOR s více než dvěma vstupy představuje složitost.Skutečná více vstupní brána XOR se chová odlišně od jednoduše spojování více dvou vstupních bran XOR v sekvenci;Výsledná logika je těžší předvídat a spravovat.Například, čtyř vstupní XOR vydává 1, pokud je lichý počet vstupů 1, pravidlo, které se může stát matoucí ve velkých systémech.Vytváření takových funkcí často vyžaduje budování stromu bran XOR, což zvyšuje počet komponent a propojení.To vede nejen k větším oblastem fyzického obvodu, ale také komplikuje analýzu časování, rozvržení a směrování během procesu navrhování, což je náročnější zajistit správný a efektivnější provoz.

Obtížné ladění a údržba

Obvody pro odstraňování problémů, které se silně spoléhají na logiku XOR, mohou být obtížnější než práce s obvody složenými převážně z jednodušších bran.Protože chování XOR závisí na přesné kombinaci vstupů, může i drobná závada, jako je mírně zpožděný signál nebo sporadická chyba, způsobit nepředvídatelně změnu výstupu.Logika XOR navíc má tendenci zakrývat vztah mezi vstupy a výstupy;Malá změna jednoho vstupu může převrátit výstup, který nemusí být během ladění okamžitě intuitivní.Výsledkem je, že musíte strávit více času analýzou a diagnostikováním problémů, často vyžadujících specializované nástroje, jako jsou logické analyzátory nebo simulační software pro stanovení chyb.Ve fázích údržby může tato přidaná složitost zvýšit náklady a čas potřebný k aktualizaci, opravě nebo rozšiřování digitálních systémů, které silně závisí na operacích XOR.

Závěr

XOR bran jsou v dnešních elektronických zařízeních velmi důležité.Pomáhají s úlohami, jako je bezpečná komunikace, matematika v počítačích a kontrola chyb v datech.I když jsou trochu komplikovanější a využívají více energie než jednoduché brány, XORovy brány dělají obvody rychlejší, menší a spolehlivější.Vědět, jak XOR Gates fungují, jak je stavět a kde je používat, vám může pomoci vytvořit lepší a chytřejší elektronické systémy.
