Proč zařízení používají AC adaptéry

Napájecí adaptéry používáte každý den, ať už k nabíjení telefonu nebo napájení notebooku, ale pochopení toho, jak fungují, může mít velký význam.Vědět, jak napětí, proud a výkon odpovídají vašemu zařízení, vám pomůže vyhnout se poškození a zajistí hladký chod.Také si všimnete, jak typy konektorů a polarita ovlivňují kompatibilitu.S jasnou představou o těchto základech je výběr a používání AC adaptéru mnohem jednodušší a spolehlivější v každodenních situacích.

Katalog

Obrázek 1. Zařízení AC adaptéru

Co je AC adaptér

AC adaptér je napájecí zařízení, které převádí elektřinu ze zásuvky ve zdi do formy vhodné pro elektronická zařízení.Nástěnné zásuvky poskytují střídavý proud (AC), kde se směr toku plynule mění, zatímco většina elektronických zařízení pracuje pomocí stejnosměrného proudu (DC), kde tok zůstává stálý v jednom směru.Adaptér provádí tuto konverzi, takže zařízení dostává stabilní a použitelnou energii.

Reguluje také úrovně napětí a proudu tak, aby odpovídaly požadavkům připojeného zařízení.Každé zařízení je navrženo tak, aby fungovalo v rámci specifických elektrických limitů, a pokud dodávaná energie překročí tyto limity, výkon může být nestabilní nebo může dojít k poškození zařízení.Udržování správného výstupu zajišťuje spolehlivý provoz.

Mnoho moderních zařízení používá externí adaptéry střídavého proudu místo vestavěných zdrojů napájení, což umožňuje kompaktnější a lehčí design a zároveň udržuje konverzi napájení oddělenou od hlavního zařízení.Toto nastavení také pomáhá efektivněji řídit teplo, protože teplo generované během přeměny zůstává mimo kryt zařízení.

Externí adaptéry také usnadňují výměnu, protože vadnou jednotku lze vyměnit, aniž by to ovlivnilo samotné zařízení.To zjednodušuje údržbu a snižuje nutnost složitějších oprav.

Jak funguje AC adaptér

Obrázek 2. Vnitřní části AC adaptéru

Síťový adaptér převádí elektrickou energii ze síťové zásuvky na stabilní formu vhodnou pro elektronická zařízení prostřednictvím sekvence interních procesů.Operace začíná, když střídavý proud (AC) vstupuje do adaptéru přes vstupní konektor, který je připojen ke standardnímu napájecímu kabelu a rozhraní zásuvky.

Uvnitř adaptéru je střídavé napájení nasměrováno do usměrňovacího stupně, kde je přeměněno na stejnosměrný proud a mění střídavý tvar vlny na jednosměrný tok.Výsledný signál stále obsahuje kolísání, takže pokračuje přes filtrační fázi, která vyhlazuje výstup a snižuje odchylky.

Další stupeň se zabývá regulací napětí a udržuje konzistentní výstupní úroveň, která zůstává v požadovaném rozsahu.To zajišťuje stabilní elektrické podmínky i při změně vstupu.V mnoha provedeních se používají metody řízeného spínání pro podporu účinné regulace při zachování kompaktní konstrukce.

Další vnitřní komponenty podporují tok ustáleného proudu a pomáhají snižovat rušení během provozu, čímž přispívají ke spolehlivému napájení.

Proces končí dodáním regulovaného stejnosměrného proudu (DC výstup) přes výstupní kabel a konektor, který bezpečně zapadá do napájecího portu zařízení a poskytuje napájení ve stabilní a použitelné formě.

Typy AC adaptérů

Lineární AC adaptéry

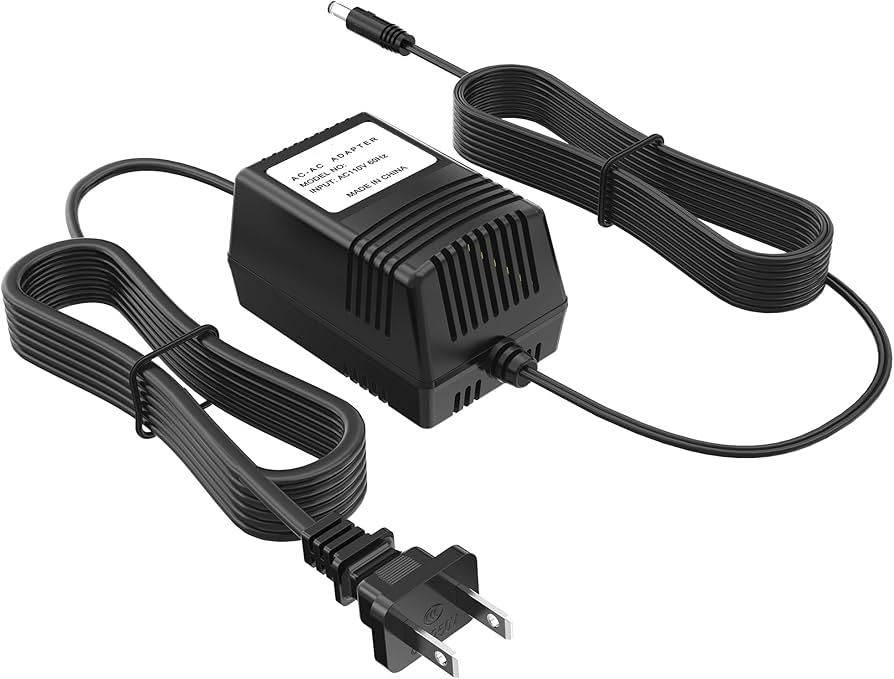

Obrázek 3. Lineární AC adaptér

Lineární AC adaptéry používají jednoduchý design k přeměně elektrické energie, což má za následek větší a těžší konstrukci.Jejich provoz se opírá o základní komponenty, které snižují vstupní napětí a převádějí je na stálý stejnosměrný proud, přičemž udržují stabilní výstup s minimálními změnami.

Produkují nízký elektrický šum, což umožňuje čisté a konzistentní dodávání energie, ale jsou obecně méně účinné a generují více tepla kvůli ztrátám energie během přeměny.

Tyto adaptéry se běžně používají ve starších elektronických zařízeních, audio zařízeních a aplikacích, které vyžadují stabilní a nízkošumové napájení.

Přepínání AC adaptérů

Obrázek 4. Přepínání AC adaptéru

Spínané AC adaptéry používají pokročilé obvody k efektivnější přeměně elektrické energie, což umožňuje menší a lehčí tvarový faktor.Jejich provoz zahrnuje rychlé přepínání elektrických signálů pro řízení a regulaci napětí a proudu, což umožňuje přesnou konverzi energie v rámci kompaktní konstrukce.

Tato metoda má za následek vyšší účinnost a nižší tvorbu tepla ve srovnání s tradičními konstrukcemi, protože se během procesu přeměny ztrácí méně energie.Zlepšená účinnost také podporuje stabilní výkon v širokém rozsahu provozních podmínek.

Přepínatelné AC adaptéry jsou široce používány v laptopech, nabíječkách telefonů a většině moderních elektronických zařízení, kde jsou kompaktní rozměry a efektivní dodávka energie zásadní.

Jmenovité napětí, proud a výkon AC adaptéru

Aplikace	Napětí (V)	proud (A)	Výkon (W)
Nabíječka telefonu	5V	2A	10W
Adaptér routeru	12V	1A	12W
Adaptér pro notebook	19V	3,42A	65W
Vysoce výkonný adaptér	20V	5A	100W

Polarita AC adaptéru a typy konektorů

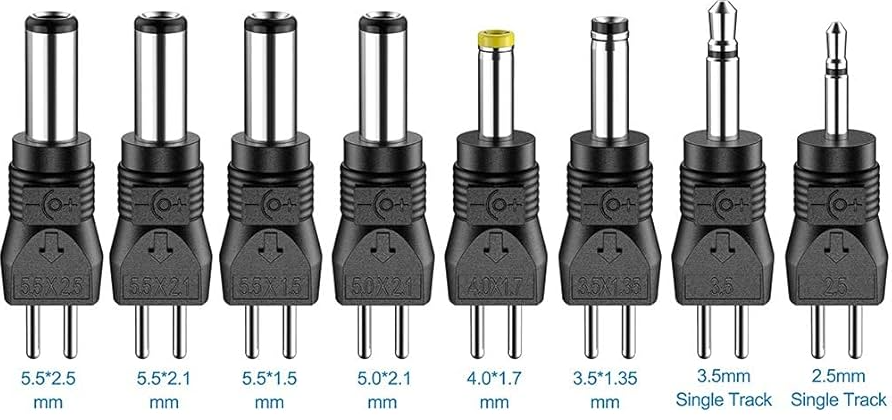

Obrázek 5. Typy konektorů napájecího adaptéru

Polarita se vztahuje ke směru elektrického toku na konektoru a pro správnou funkci musí odpovídat požadavkům zařízení.Většina AC adaptérů používá kladnou středovou polaritu, kde vnitřní kolík nese kladné napětí a vnější pouzdro je záporné.Naproti tomu středová záporná polarita obrací toto uspořádání.Použití nesprávné polarity může způsobit, že zařízení nebude fungovat a může způsobit poškození, proto je důležité před použitím potvrdit správnou konfiguraci.

Síťové adaptéry také používají různé typy a velikosti konektorů, které musí přesně odpovídat vstupu zařízení.Mezi běžné konektory patří válcové zástrčky s různými průměry, jako je 5,5 × 2,1 mm, 5,5 × 2,5 mm, a menší formáty, jako jsou typy 3,5 mm nebo 2,5 mm.Každá velikost je navržena pro specifické přizpůsobení a i malé rozdíly mohou ovlivnit spojení.

Správné usazení zajišťuje stabilní kontakt mezi adaptérem a zařízením.Pokud je konektor příliš volný, může se stát, že napájení bude nekonzistentní.Pokud je příliš těsný nebo má nesprávnou velikost, nemusí se správně připojit nebo může poškodit port.Pro bezpečný a spolehlivý provoz je zásadní sladit polaritu a velikost konektoru.

Bezpečnostní tipy pro AC adaptér

• Pravidelná kontrola pomáhá včas identifikovat potenciální problémy.Známky fyzického poškození, jako jsou opotřebené kabely, uvolněné konektory nebo praskliny v krytu, naznačují, že adaptér již nemusí bezpečně fungovat a měl by být vyměněn.

• Správná ventilace také hraje roli v bezpečném provozu.Uchovávání adaptéru v otevřeném prostoru a vyhýbání se omezeným nebo zakrytým oblastem umožňuje efektivnější odvod tepla.

Závěr

Pochopení toho, jak AC adaptér funguje, vám pomůže používat vaše zařízení bezpečněji a efektivněji.Viděli jste, jak převádí energii, na jakých specifikacích záleží a jak se různé typy používají v každodenní elektronice.Věnování pozornosti napětí, proudu a usazení konektoru pomáhá předcházet běžným problémům a udržuje vaše zařízení v chodu správně.Výběr správného adaptéru je snazší, když víte, co zkontrolovat.S těmito základy můžete s napájecími adaptéry zacházet s větší jistotou a snížit riziko poškození při běžném používání.
