Co je to Power Inverter?Jak to funguje, typy, komponenty a aplikace

Střídač energie vám umožňuje převádět stejnosměrný proud na střídavý, takže můžete provozovat běžná elektrická zařízení.Abyste pochopili, jak funguje, musíte znát jeho základní součásti, princip fungování, typy, specifikace, výhody, omezení a aplikace.Uvidíte také, jak se liší měniče od zařízení, jako jsou systémy UPS a měniče.Na konci pochopíte klíčové faktory, které se podílejí na výběru správného měniče pro vaše potřeby.

Katalog

Obrázek 1. Přenosný střídač

Co je to Power Inverter?

Střídač je elektronické zařízení, které mění stejnosměrný proud (DC) na střídavý proud (AC).Stejnosměrné napájení obvykle pochází ze zdrojů, jako jsou baterie, solární panely nebo elektrické systémy vozidel, zatímco střídavý proud je standardní formou používanou většinou domácích spotřebičů a zásuvek.Hlavním účelem střídače je učinit stejnosměrnou elektřinu použitelnou pro zařízení napájená střídavým proudem.Jednoduše řečeno, funguje jako most mezi zdrojem stejnosměrného proudu a každodenními zařízeními na střídavý proud.Díky této funkci jsou výkonové střídače široce používány všude tam, kde je potřeba akumulovaná elektřina nebo elektřina mimo síť pro provoz standardních elektrických zátěží.

Hlavní součásti střídače

Obrázek 2. Hlavní součásti měniče napájení

• DC zdroj

Toto je vstupní napájecí zdroj střídače.Dodává stejnosměrný proud, který střídač přemění na střídavý proud.V mnoha systémech je zdrojem stejnosměrného proudu bateriová banka, která ukládá energii pro přenosné, záložní nebo off-grid použití.

• Mikrokontrolér

Tato část funguje jako řídicí část střídače.Řídí časovací signály a pomáhá koordinovat fungování spínacího stupně.V praktických provedeních regulátor také pomáhá udržovat výstup stabilní a organizovaný.

• MOSFET spínače

MOSFETy jsou elektronická spínací zařízení používaná ve výkonovém stupni.Zapínají a vypínají DC vstup vysokou rychlostí, aby vytvořily měnící se elektrický vzor potřebný pro AC výstup.Jejich rychlá spínací schopnost z nich dělá běžnou volbu v moderních invertorových obvodech.

• Transformátor (transformace napětí)

Transformátor upravuje úroveň napětí tak, aby odpovídala požadovanému výkonu.V mnoha konstrukcích měničů pomáhá zvýšit napětí na vyšší úroveň střídavého proudu.Podporuje také elektrickou izolaci v některých systémech.

• AC výstup napájení

Toto je poslední výstupní část střídače.Dodává střídavý proud, který mohou využívat připojené spotřebiče nebo zařízení.Výstup je navržen tak, aby poskytoval napájení ve formě, kterou mohou přijímat zařízení střídavého proudu.

Jak funguje střídač?

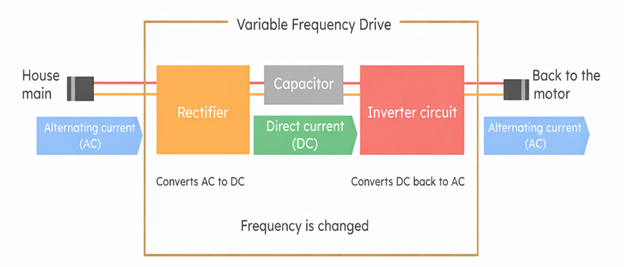

Obrázek 3. Zjednodušený pracovní princip střídače

Měnič funguje tak, že odebírá stálou stejnosměrnou elektřinu a přeměňuje ji na měnící se elektrický výstup, který se chová jako střídavý proud.Nejprve se vstupní energie zpracovává elektronicky, takže proud lze velmi rychle přepínat tam a zpět.Toto rychlé přepínání vytváří střídavý vzor namísto konstantního jednosměrného toku, který se vyskytuje u stejnosměrného napájení.Tvar vlny je poté tvarován a upravován tak, aby lépe odpovídal tvaru střídavého proudu používaného běžnými zařízeními.V mnoha provedeních se napětí také upravuje během procesu, takže výstup je vhodný pro zamýšlenou zátěž.Výsledkem je střídavý zdroj, který může napájet spotřebiče, nářadí nebo elektronická zařízení z baterie nebo jiného stejnosměrného zdroje.Tato konverze stejnosměrného proudu na střídavý proud prostřednictvím vysokorychlostního přepínání je základním principem činnosti střídače.

Typy výkonových měničů

Invertor čtvercových vln

Obdélníkový měnič je nejjednodušším typem měniče.Vytváří základní tvar vlny, který ostře přepíná mezi kladným a záporným napětím s malým tvarováním mezi nimi.Protože výstup je velmi náhlý, průběh není hladký jako u běžné elektrické energie.Díky této jednoduché konstrukci se měniče se čtvercovými vlnami snadno staví a jsou nenáročné na složitost.Hrubý výstup však může vytvářet hluk, teplo nebo špatný výkon v mnoha elektrických zařízeních.Jsou vhodné především pro velmi základní odporové zátěže a jednoduchá zařízení, která nevyžadují čistou energii.V moderních aplikacích jsou měniče se čtvercovými vlnami méně běžné, protože mnoho spotřebičů potřebuje stabilnější střídavý tvar vlny.

Modifikovaný sinusový měnič

Modifikovaný sinusový měnič je výkonový měnič, který vytváří stupňovitý nebo schodovitý tvar střídavého proudu.Jeho výstup je hladší než čtvercová vlna, ale stále není stejný jako čistá sinusovka dodávaná elektrickou sítí.Tento design je široce používán, protože nabízí rovnováhu mezi cenou a základním výkonem.Mnoho běžných zařízení může pracovat s upraveným sinusovým výkonem, zejména jednoduché domácí spotřebiče a některá drobná elektronika.I tak může stupňovitý tvar vlny způsobovat bzučení, zvýšené teplo nebo sníženou účinnost u citlivých zařízení a motorem poháněných zařízení.To je důvod, proč se tento typ měniče často používá pro univerzální zátěže spíše než pro jemnou elektroniku.Zůstává běžnou možností tam, kde na cenové dostupnosti záleží více než na prémiové kvalitě tvaru vlny.

Čistý sinusový měnič

Čistý sinusový měnič je výkonový měnič, který vytváří hladký průběh střídavého proudu velmi blízký standardnímu napájení z veřejné sítě.Jeho výkon je navržen tak, aby odpovídal čisté sinusové elektřině používané v domácnostech, kancelářích a mnoha komerčních systémech.Protože je křivka stabilní a jemná, funguje dobře s citlivou elektronikou, audio vybavením, lékařskými přístroji a přístroji s motory.Tento čistší výstup také pomáhá snížit elektrický šum, přehřívání a problémy s výkonem při náročném zatížení.Čistě sinusové měniče jsou běžně vybírány tam, kde je nejvyšší prioritou kvalita napájení.Jsou zvláště užitečné v systémech, kde záleží na spolehlivém provozu více než na nižších vstupních nákladech.Z tohoto důvodu je tento typ široce považován za preferovanou volbu pro pokročilé nebo citlivé AC aplikace

Specifikace napájecího měniče

	Specifikace
Vstupní napětí	Společný DC vstup úrovně: 12 V, 24 V nebo 48 V DC.
Výstupní napětí	Standardní AC výstup: 110 V, 120 V, 220 V nebo 230 V AC.
Výstupní frekvence	Výstup frekvence: 50 Hz nebo 60 Hz.
Jmenovitý výkon	Kontinuální výstupní výkon obvykle 150 W až 5000 W.
Surge Power	Krátký špičkový výkon asi 1,5× až 2× jmenovitý výkon.
Typ průběhu	Výstupní křivka: Square Wave, Modified Sine Wave nebo Pure Sine Wave.
Účinnost	Typické účinnost konverze: 85 % až 95 %.
Výkon bez zátěže Spotřeba	Spotřeba energie při nečinnosti typicky 5W až 25W.
Přetížení Ochrana	Ochrana aktivuje se při přibližně 100–120 % jmenovitého výkonu.
Zkrat Ochrana	Výstup se vypne okamžitě dolů při zkratu.
Nízké napětí Vypnutí	Dojde k vypnutí blízko 10,5 V, 21 V nebo 42 V v závislosti na napětí systému.
Vysoké napětí Ochrana	Ochrana aktivuje se v blízkosti 15 V, 30 V nebo 60 V v závislosti na napětí systému.
Výstupní napětí nařízení	Výstupní napětí udržovány v rozmezí ±5 % jmenovité hodnoty.
Způsob chlazení	Chlazení využívá teplo dřezy nebo chladicí ventilátory.
Provozní Teplotní rozsah	Typický rozsah: -10 °C až 50 °C.

Výhody a omezení výkonových měničů

Výhody Power Invertorů

• Převádí stejnosměrný proud na použitelný střídavý proud.

• Umožňuje baterie napájet standardní domácí spotřebiče.

• Podporuje přenosné napájecí systémy.

• Funguje dobře v nastaveních mimo síť.

• Užitečné v solárních energetických systémech.

• Pomáhá zajistit záložní elektřinu při výpadcích.

• Může napájet zařízení uvnitř vozidel a obytných vozů.

• Dostupné v různých velikostech pro různé zatížení.

Omezení výkonových měničů

• Během přeměny dochází ke ztrátě určité energie.

• Kvalita výstupu závisí na typu měniče.

• Nízká kvalita křivek může ovlivnit citlivá zařízení.

• Každý střídač má pevný limit výkonu.

• Vysoké spouštěcí zatížení může překročit malou kapacitu měniče.

• Nárůst tepla může snížit výkon.

• Výdrž baterie závisí na uloženém stejnosměrném proudu.

• Větší jednotky mohou být dražší a potřebují lepší chlazení.

Aplikace výkonových měničů

Výkonové měniče se používají v mnoha systémech, které potřebují střídavou elektřinu ze stejnosměrného zdroje.Jejich praktická hodnota spočívá v tom, že uskladňovaná, mobilní nebo obnovitelná energie je použitelná pro různá zařízení.

1. Solární energetické systémy

V solárních instalacích panely generují stejnosměrnou elektřinu, ale většina spotřebičů a místních energetických systémů využívá elektřinu střídavou.Střídač energie mění stejnosměrný proud generovaný solární energií na střídavý, takže jej mohou využívat domácnosti, budovy nebo zařízení.Díky tomu je střídač jedním z centrálních zařízení v mnoha rezidenčních a mimosíťových solárních instalacích.Je to zvláště důležité, když solární energie musí podporovat normální AC zátěže.

2. Záložní napájecí systémy

Výkonové měniče jsou široce používány v záložních napájecích systémech připojených k bateriím.Když je hlavní zdroj napájení nedostupný, střídač poskytuje střídavý výstup z uložené stejnosměrné energie.To umožňuje, aby osvětlení, malé spotřebiče a další zařízení zůstaly v provozu během výpadků.Takové systémy jsou běžné v domácnostech, chatkách a malých nouzových napájecích zařízeních.

3. Vozidla, obytné vozy a čluny

V mobilních prostředích je dostupná energie obvykle uložena jako stejnosměrný proud v bateriích.Střídač umožňuje uživatelům na cestách používat nabíječky, nářadí, spotřebiče a elektroniku.To je užitečné v autech, rekreačních vozidlech, námořních systémech a kempech.Přidává flexibilitu rozšířením bateriového napájení zařízení navržených pro elektřinu ze zdi.

4. Přenosné elektrárny

Přenosné elektrárny často obsahují vestavěný střídač, který poskytuje zásuvky střídavého proudu.Baterie uvnitř uchovává stejnosměrnou energii a invertor tuto energii umožňuje využít pro notebooky, světla, malé spotřebiče a venkovní vybavení.Díky tomu jsou přenosné systémy užitečné pro cestování, práci v terénu a pohotovostní připravenost.Jejich pohodlí do značné míry závisí na výstupním výkonu měniče a kvalitě tvaru vlny.

5. Domy a vzdálené lokality mimo síť

V odlehlých oblastech bez veřejné služby často vyžaduje akumulovaná stejnosměrná energie z baterií nebo obnovitelných zdrojů přeměnu na střídavý.Střídač umožňuje provozovat běžné domácí spotřebiče v těchto lokalitách.To zahrnuje osvětlení, ventilátory, malé kuchyňské spotřebiče, komunikační zařízení a základní nářadí.V systémech mimo síť je střídač klíčovým článkem mezi uloženou energií a každodenní spotřebou elektřiny.

6. Malé obchodní a polní vybavení

Výkonové střídače se také používají pro terénní servis, venkovní práce a dočasné instalace.Umožňují, aby nástroje a zařízení napájené střídavým proudem fungovaly tam, kde není k dispozici normální napájení ze sítě.To je užitečné pro týmy údržby, vzdálené monitorovací stanice, stavební podporu a mobilní pracovní platformy.V těchto případech střídač zlepšuje přístup ke střídavému napájení ve flexibilních nebo měnících se prostředích.

Power Inverter vs UPS vs konvertor

Aspekt	Power Invertor	UPS	Převodník
Hlavní funkce	Převádí DC na střídavý proud	Poskytuje zálohu AC napájení a ochrana	Změní jednu elektrické formě na jinou
Typický vstup	DC z baterie popř solární zdroj	AC síť s vnitřním baterie	AC nebo DC, v závislosti na typu
Typický výstup	Napájení střídavým proudem	Napájení střídavým proudem	AC nebo DC výstup
Záložní baterie	Obvykle externí baterie	Vestavěná baterie	Obvykle ne baterie
Napájení během Výpadek	Funguje na baterii energie je k dispozici	Automaticky dodává záložní energii	Není určeno pro výpadky
Doba přenosu	Záleží na design měniče	Velmi rychle resp téměř okamžitě	Nelze použít
Moc klimatizace	Základní napětí ovládání	Zahrnuje přepětí a napěťovou ochranu	Záleží na design převodníku
Ochrana proti přepětí	Někdy v ceně	Společné vestavěné funkce	Ne primární funkce
Výstup tvaru vlny	Čtvercový, upravený sinus, nebo čistý sinus	Obvykle čisté AC výstup	Nesmí vyrábět AC
Typické použití	Solární systémy, vozidla, nastavení zálohování	počítače, servery, síťová zařízení	Napětí nebo výkon převodní obvody
Uložená energie Zdroj	Bateriová banka popř DC napájení	Vnitřní baterie systém	Obvykle žádný
Stabilita výstupu	Záleží na kvalita měniče	Stabilní výstup pro citlivá zařízení	Záleží na fáze konverze
Společný typ zatížení	spotřebiče, nářadí, obecná zařízení	Citlivý elektroniky	Elektronické obvody
Systém Složitost	Mírný	Složitější kvůli na baterii a ovládání	Liší se designem
Základní účel	Udělejte DC použitelné jako AC	Udržujte výkon při výpadcích	Převést napětí nebo typ napájení
