Co je fotonika?Kompletní průvodce technologií na bázi světla

Fotonika je o používání světla k rychlému a efektivnímu odesílání, řízení a zjišťování informací.V tomto článku se dozvíte, co je fotonika, hlavní komponenty používané ve fotonických systémech a jak tyto systémy fungují od začátku do konce.Prozkoumáte také různé typy fotonických technologií, jako je vláknová optika, integrovaná fotonika, lasery, biofotonika a kvantová fotonika.Kromě toho uvidíte, kde se fotonika používá a v čem je silná a náročná.

Katalog

Obrázek 1. Fotonický vlnovodový signál

Co je fotonika?

Fotonika je věda a technologie generování, řízení a detekce světla (fotonů).Fotony jsou elementární částice, které přenášejí světelnou energii a pohybují se rychlostí světla, což umožňuje rychlý a efektivní přenos informací.Na rozdíl od elektronů nemají fotony hmotnost ani elektrický náboj, což jim umožňuje cestovat s minimálním odporem.Fotonika se zaměřuje na manipulaci se světlem pro přenos signálu, snímání a energetické aplikace.Hraje klíčovou roli v moderní technologii tím, že umožňuje vysokorychlostní komunikaci a přesné optické ovládání.Vzhledem k tomu, že digitální systémy vyžadují rychlejší výkon, fotonika nadále roste jako důležitý obor pokročilého inženýrství a vědy.

Komponenty ve fotonických systémech

• Světelný zdroj (laser/LED)

Světelné zdroje generují optické signály používané ve fotonických systémech.Přeměňují elektrickou energii na světlo prostřednictvím procesů, jako je stimulovaná emise nebo elektroluminiscence.Lasery produkují vysoce koherentní a soustředěné světlo, zatímco LED vyzařují širší a méně směrové světlo.Tyto zdroje jsou dobré pro iniciaci optických signálů v komunikačních a snímacích systémech.

• Optické vlnovody (vlákna/vodiče na čipu)

Optické vlnovody vedou světlo z jednoho bodu do druhého s minimálními ztrátami.Omezují světlo uvnitř struktury pomocí úplného vnitřního odrazu nebo kontrastu indexu lomu.Příklady zahrnují optická vlákna a integrované vlnovody na čipech.Tyto komponenty zajišťují efektivní přenos signálu na velké vzdálenosti.

• Optické modulátory

Optické modulátory řídí vlastnosti světla, jako je intenzita, fáze nebo frekvence.Kódují informaci do světelného signálu úpravou jeho charakteristik.To se obvykle provádí pomocí elektrických signálů k ovlivnění optického chování.Modulátory se používají pro přenos dat v optických komunikačních systémech.

• Fotodetektory (fotodiody)

Fotodetektory převádějí příchozí světlo na elektrické signály.Fungují na základě fotoelektrického jevu, kdy fotony generují nosiče náboje v materiálu.To umožňuje, aby byly optické signály interpretovány elektronickými systémy.Fotodiody jsou široce používány pro příjem signálu a měření.

• Optické vazební členy a rozbočovače

Optické vazební členy rozdělují nebo kombinují světelné signály v rámci systému.Rozdělují optický výkon mezi více cest nebo slučují signály do jedné.Tyto komponenty jsou důležité pro směrování a správu optických signálů.Běžně se používají ve složitých fotonických sítích.

• Optické filtry

Optické filtry selektivně propouštějí určité vlnové délky světla, zatímco jiné blokují.Pomáhají zpřesňovat a kontrolovat kvalitu signálu ve fotonických systémech.Filtry se používají k odstranění šumu nebo k oddělení kanálů v systémech založených na vlnové délce.To zlepšuje jasnost signálu a výkon systému.

Jak funguje fotonika?

Fotonické systémy fungují tak, že generují světlo, vedou ho řízenou cestou, upravují jeho vlastnosti a nakonec ho detekují.Proces začíná světelným zdrojem, který produkuje fotony, které jsou poté směrovány do přenosového média, jako je vlnovod nebo optické vlákno.Jak se světlo pohybuje, udržuje si vysokou rychlost a nízké energetické ztráty ve srovnání s elektrickými signály.Díky tomu je fotonika vysoce efektivní pro přenos informací.

Během přenosu může být světelný signál modulován tak, aby nesl data změnou jeho intenzity, fáze nebo vlnové délky.Upravený signál prochází systémem, dokud nedosáhne detektoru.Na přijímacím konci fotodetektor převádí optický signál zpět do elektrické formy pro zpracování.Tento kompletní tok, od generace po detekci, definuje, jak fotonické systémy umožňují rychlé a spolehlivé zpracování signálu.

Typy fotonikových technologií

Fotonika z optických vláken

Obrázek 2. Systém fotoniky z optických vláken

Fotonika z optických vláken se týká systémů, které používají optická vlákna k přenosu světelných signálů na vzdálenosti.Tato vlákna jsou vyrobena ze skla nebo plastu a vedou světlo úplným vnitřním odrazem uvnitř struktury jádra.Konstrukce umožňuje průchod světla s velmi nízkým útlumem a minimálním zkreslením signálu.Jak je znázorněno na strukturovaných optických cestách, signály mohou být rozděleny, kombinovány nebo přesměrovány pomocí komponent, jako jsou vazební členy a oběhová čerpadla v rámci vláknových systémů.Fotonika z optických vláken podporuje přesné směrování světla prostřednictvím jednorežimových nebo vícerežimových konfigurací.Umožňuje také stabilní šíření signálu i na velké vzdálenosti díky řízeným rozdílům v indexu lomu.Tento typ fotoniky je skvělý pro efektivní a spolehlivé optické přenosové systémy.

Integrovaná fotonika (fotonické integrované obvody)

Obrázek 3. Fotonický integrovaný obvod

Integrovaná fotonika znamená integraci více optických komponent na jeden kompaktní čip.Tyto komponenty, jako jsou vlnovody, modulátory a detektory, jsou kombinovány tak, aby vykonávaly složité optické funkce na malé ploše.Struktura na bázi čipu umožňuje přesné řízení světelných drah pomocí miniaturizovaných optických obvodů.Jak je vidět na kompaktních uspořádáních, světlo může být směrováno přes rezonátory, vazební členy a vlnovody v rámci jediné platformy.Tato integrace zlepšuje stabilitu systému a snižuje fyzickou velikost ve srovnání s diskrétními nastaveními.Umožňuje také škálovatelné návrhy vhodné pro pokročilé optické zpracování.Integrovaná fotonika hraje klíčovou roli v moderních miniaturizovaných optických systémech.

Laserová fotonika

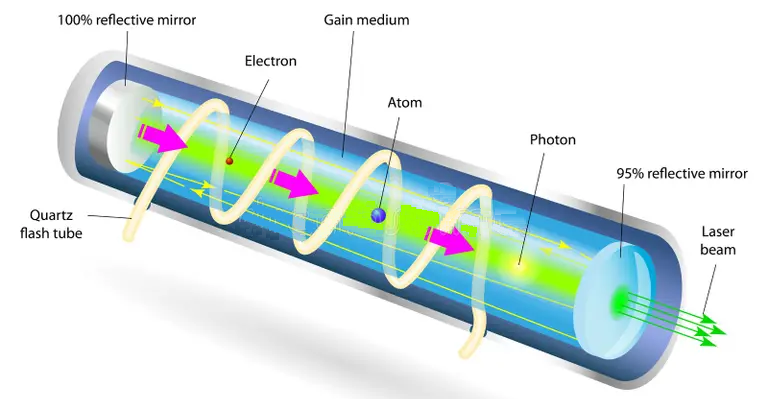

Obrázek 4. Laserový fotonický systém

Laserová fotonika se zaměřuje na systémy, které generují a řídí koherentní světlo pomocí laserových zdrojů.Laser produkuje světlo prostřednictvím stimulované emise v médiu zesílení uzavřeném reflexními zrcadly.Tato struktura zesiluje fotony a vytváří vysoce směrový a monochromatický paprsek.Rezonanční dutina zajišťuje, že světelné vlny zůstávají ve fázi, což má za následek koherenci.Jak je vizualizováno ve strukturovaných laserových nastaveních, energetický vstup excituje atomy, aby uvolnily fotony, které se navzájem posilují.Laserová fotonika umožňuje přesnou kontrolu nad vlnovou délkou a kvalitou paprsku.Tento typ fotoniky je důležitý pro aplikace vyžadující stabilní a vysoce intenzivní světelné zdroje.

Biofotonika

Biofotonika je použití technologií založených na světle ke studiu a analýze biologických materiálů.Zahrnuje interakce mezi fotony a živými tkáněmi, buňkami nebo biomolekulami.Světlo lze použít k pozorování strukturálních a funkčních charakteristik bez přímého kontaktu.Techniky v této oblasti spoléhají na optické vlastnosti, jako je absorpce, rozptyl a fluorescence.Biofotonika umožňuje zobrazování ve vysokém rozlišení a neinvazivní analýzu.Podporuje podrobné pozorování na mikroskopické a molekulární úrovni.Toto pole spojuje fotoniku a vědy o živé přírodě pro pokročilé biologické zkoumání.

Kvantová fotonika

Kvantová fotonika se zaměřuje na chování a řízení jednotlivých fotonů na kvantové úrovni.Studuje, jak lze fotony využít jako nosiče kvantové informace.Na rozdíl od klasických světelných systémů se zabývá vlastnostmi jako je superpozice a zapletení ve zjednodušeném kontextu.Fotony jsou ideální pro kvantové systémy, protože slabě interagují s prostředím.To jim umožňuje zachovat kvantové stavy na delší vzdálenosti.Kvantová fotonika umožňuje nové přístupy k bezpečné komunikaci a pokročilé výpočty.Představuje rostoucí oblast výzkumu v oblasti optických technologií nové generace.

Aplikace fotoniky

1. Telekomunikace

Fotonika umožňuje vysokorychlostní přenos dat pomocí světelných signálů.Optické komunikační systémy spoléhají na fotoniku, aby zvládly velké požadavky na šířku pásma.To umožňuje rychlejší internet a výměnu dat na velké vzdálenosti.Je to důležité pro moderní globální komunikační infrastrukturu.

2. Lékařské zobrazování a diagnostika

Fotonika se používá k zachycení detailních snímků biologických tkání.Optické techniky poskytují neinvazivní analýzu s vysokým rozlišením.To pomáhá při včasné detekci a přesném sledování podmínek.Zlepšuje diagnostickou přesnost a bezpečnost pacienta.

3. Výroba a zpracování materiálů

Fotonika podporuje přesné procesy řezání, tvarování a povrchové úpravy.Nástroje na bázi světla nabízejí vysokou přesnost a minimální plýtvání materiálem.Tyto systémy umožňují konzistentní a kontrolovanou kvalitu výroby.Jsou široce používány v pokročilých výrobních prostředích.

4. Snímání a měření

Fotonické senzory detekují změny ve vlastnostech světla pro měření fyzikálních podmínek.Patří mezi ně teplota, tlak a chemické složení.Optické snímání poskytuje vysokou citlivost a rychlou odezvu.Je to důležité pro průmyslové monitorování a analýzu životního prostředí.

5. Datová centra a výpočetní technika

Fotonika zvyšuje rychlost přenosu dat v rámci výpočetních systémů.Optická propojení snižují latenci a spotřebu energie.To zvyšuje celkový výkon systému v prostředích s vysokou poptávkou.Podporuje růst rozsáhlých systémů pro zpracování dat.

6. Obranné a bezpečnostní systémy

Fotonika se používá v systémech vyžadujících přesnou detekci a monitorování.Optické technologie umožňují přesné měření a sledování vzdálenosti.Tyto systémy zlepšují spolehlivost v různých prostředích.Jsou skvělé pro pokročilá řešení zabezpečení a dohledu.

Výhody a omezení fotoniky

Výhody fotoniky

• Vysokorychlostní přenos dat pomocí světelných signálů

• Nízké energetické ztráty ve srovnání s elektrickými systémy

• Odolnost vůči elektromagnetickému rušení

• Velká kapacita pásma pro přenos velkých dat

• Přesné ovládání signálu a přesnost

• Kompaktní integrace do moderních optických zařízení

Omezení fotoniky

• Vyšší počáteční náklady na optické komponenty

• Komplexní vyrovnání a návrh systému

• Citlivost na fyzické poškození některých materiálů

• Omezená účinnost v určitých procesech konverze

• Vyžaduje specializované výrobní techniky

• Integrace s elektronickými systémy může být náročná

Fotonika vs elektronika

Aspekt	Fotonika	Elektronika
Nosič signálu	Fotony (č náboj, žádná hmotnost)	Elektrony (nabité částice)
Propagace Rychlost	~3 × 10⁸ m/s (in vakuum), ~2 × 10⁸ m/s (ve vláknu)	~10⁵–10⁶ m/s driftová rychlost ve vodičích
Šířka pásma Kapacita	Až >100 Tb/s na vlákno (systémy WDM)	Typicky až 10–100 Gbps na kanál
Frekvenční rozsah	~10¹²–10¹⁵ Hz (od infračerveného do viditelného světla)	Až ~10¹¹ Hz (rozsah mikrovlnné trouby)
Ztráta energie (převodovka)	~0,2 dB/km (optické vlákno)	Významné odporová ztráta na vzdálenost
Elektromagnetické Rušení	Plně imunní vůči EMI	Ovlivněno EMI a přeslechy
Odvod tepla	Velmi nízká během přenos	Vysoká kvůli odporové vytápění (ztráty I²R)
Přenos Vzdálenost	> 100 km bez zesílení (vlákno)	Obvykle <1–2 m pro vysokorychlostní signály bez opakovačů
Hustota dat	Velmi vysoká via multiplexování vlnových délek (100+ kanálů)	Omezeno vodičová a frekvenční omezení
Rychlost přepínání	Femtosekundy k pikosekundy (optické přepínání)	Nanosekundy (elektronické přepínání)
Energetická účinnost (převodovka)	Nižší výkon za bit na velké vzdálenosti	Vyšší výkon spotřeba na bit
Signál Degradace	Minimální konec dlouhé vzdálenosti	Významné útlum a nárůst hluku
Integrace Hustota	Mírný (stále vývoj PIC škálování)	Extrémně vysoká (miliardy tranzistorů na čip)
Výroba Zralost	Vznikající a specializované procesy	Vysoce vyzrálé Výroba CMOS
Typické použití Zaměřte se	Vysokorychlostní data přenos, optické spoje	zpracování, logiky a řídicích systémů

Závěr

Fotonika umožňuje vysokorychlostní přenos signálu s nízkou ztrátou pomocí světla namísto elektrických proudů, což je důležité pro moderní komunikaci a pokročilé technologie.Její systémy spoléhají na základní komponenty, jako jsou světelné zdroje, vlnovody, modulátory a fotodetektory, které spolupracují při efektivním zpracování optických signálů.Různé technologie fotoniky podporují aplikace v telekomunikacích, zdravotnictví, výrobě, snímání a výpočetní technice.Navzdory výzvám, jako jsou náklady a složitost, její výkonnostní výhody a rostoucí schopnosti činí z fotoniky klíčovou hnací sílu budoucích technologických inovací.
