Porozumění RC4558 DUAL OP-AMP

RC4558 je všestranný a spolehlivý duální operační zesilovač, široce uznávaný za svůj nízký hluk, minimální harmonické zkreslení a nákladovou efektivitu.Díky těmto atributům z něj činí základní návrh elektronického obvodu, většinou v úkolech zpracování zvuku a zesílení signálu.Tento článek poskytuje hloubkový průzkum RC4558, který zahrnuje jeho specifikace, konfiguraci PIN, funkce a rozmanité aplikace.Tento komplexní průvodce nabídne cenné poznatky o odblokování plného potenciálu RC4558 v komplexním a dynamickém prostředí obvodu.

Katalog

Přehled operačního zesilovače RC4558

The RC4558 Provozní zesilovač se může pochlubit pozoruhodnou všestranností v elektronických aplikacích a nabízí přesvědčivou rovnováhu dostupnosti a výkonu.RC4558, který je umístěn jako duální alternativa k renomovanému LM741, úzce odráží funkční funkce RC4558, přestože postrádá vyrovnání nebo nulové nastavení.Díky tomu je to bezproblémová náhrada za podobné aplikace, zajišťuje spolehlivou operaci bez složitosti a rozšiřuje jeho přitažlivost na návrháře, kteří hledají nákladově efektivní, ale robustní řešení.

Jedna z definujících silných stránek RC4558 spočívá v jeho provozní všestrannosti, zvýrazněné rozsahem vstupního napětí v běžném režimu ± 14V.Tento široký rozsah mu umožňuje vyniknout v invertujícím i neinvertujícím konfiguracích napříč různými napájecími napětími.Jeho odolnost vůči západku zvyšuje spolehlivost vážných návrhů, jako jsou sledovatelé napětí, kde je dominantní udržování věrnosti signálu.Tyto atributy z něj činí potřebnou volbu pro obvody, které upřednostňují stabilitu a přizpůsobivost za dynamických provozních podmínek.

RC4558 se dále rozlišuje prostřednictvím integrovaných funkcí, jako je kompenzace vnitřní frekvence a vestavěná ochrana zkratu.Tato vylepšení snižují potřebu externích komponent, zjednodušují proces návrhu a zvyšují spolehlivost.U aplikací, jako jsou zvukové obvody, kde je rozhodující nízký hluk a konzistentní zisk, poskytuje RC4558 vynikající kvalitu zvuku, což je ideální pro zařízení, jako jsou DVD přehrávače a kytarové zesilovače.Jeho nízká spotřeba energie a nákladová efektivita, zděděná z ctihodné řady 1485, upevňují svou pozici praktického každodenního řešení pro elektronická zařízení napájená z baterií a spotřebního zařízení.

Pinout

PIN.	Název pin	Typ	Popis
1	1out	Ó	Výstup
2	1	I	Invertování vstupu
3	1in+	I	Neinvertující vstup
4	VCC-	-	Negativní nabídka
5	2in+	I	Neinvertující vstup
6	2in-	I	Invertování vstupu
7	2out	Ó	Výstup
8	VCC+	-	Pozitivní nabídka

Funkce

Funkce	Popis
Nízká spotřeba energie	Spotřebovává pouze 6,5 mA dodavatelského proudu, což je energetický efektivní.
Rozsah vstupního napětí širokého režimu	Zpracovává vstupní napětí běžného režimu v rozsahu ± 14V.
Vynikající poměr odmítnutí běžného režimu (CMRR)	Vykazuje pozoruhodný poměr odmítnutí běžného režimu 90 dB.
Nízký hluk	Vstupní tranzistory mají charakteristiky nízkých hluků, Obvykle 8 nv/√Hz při 1 kHz.
Unity Zisk šířky pásma	Pracuje s šířkou pásma jednoty 3 MHz a zajišťuje a zajišťuje bez zkreslení výkonu při zisku jednoty.
Provozní teplotní rozsah	Provádí optimálně v teplotním rozmezí 0 ° C až 70 ° C.
Kompenzace vnitřní frekvence	Zajišťuje stabilitu bez potřeby externího komponenty.
Ochrana zkratu	Chrání výstupy před zkratem.
Flexibilní konfigurace dodávky	Může fungovat jako provozní zesilovač (doporučený s jedním doručením).
Možnosti balíčku	K dispozici v roce 99, CDIP, DSBGA, SOIC a PDIP.
Další výhody	- Není třeba kompenzace frekvence.
	- Imunní vůči západku.
	- Zisk a fázové porovnávání pro zesilovače.

Potenciál RC4558 v designu obvodu

Integrovaný obvod RC4558 svítí v aplikacích Oscilátoru (VCO) řízeným napětím díky své duální funkční funkčnosti op-amp, která může odborně provádět delikátní tanec regulace napětí.Nastavení VCO tradičně vyžaduje pár operačních zesilovačů, které obratně navigují variabilitu napětí.Přesto RC4558, se svým designem Twin Op-Amp, však může elegantně nahradit samostatné op-amps, což zjednodušuje schématu a zvyšuje provozní účinnost.

V typické konfiguraci VCO využívající RC4558 najde kontrolní napětí svůj cíl na PIN 2, aplikované se strategickým záměrem.Toto uspořádání vyžaduje astuty -vytvořené děliče napětí, aby bylo zajištěno přesné propojení mezi kolíky 2 a 3.. Klíč je konstrukce tohoto děliče napětí;Rozděluje řídicí napětí a nasměruje polovinu na pin 3.. Taková přesná směrovací přesahuje pouhou mechaniku obvodu;Je to vypočítaná technika pro úpravu a udržení výkonu oscilátoru.

Často si můžete uvědomit, že montáž těchto obvodů vyžaduje hluboké uchopení úrovní napětí a jejich jemné otáčení nad stabilitou obvodu.Další pozornost je zaručena pro nuance, jako jsou tolerance komponent a účinky kolísání teploty - Variables, které vstřikují vrstvy složitosti, vyžadují agilní a vynalézavé úpravy.Přesná výzva při použití RC4558 spočívá v zajištění toho, aby regulační napětí obratně organizovalo zamýšlenou funkci obvodu.Složitost tohoto úkolu je vlastní umění;Mírné odchylky na napětí mohou vést k pozoruhodným změnám ve výkonu.Začlenění systémů zpětné vazby a využití technik kompenzace teploty se často ukazuje při udržování požadovaných výsledků.

Funkční diagram

Návrh oscilátoru řízeného napětí

Crafting trojúhelníkové vlny

V tomto oscilátorovém plánu, operační zesilovač, zaznamenaný jako Op-Amp A, iniciuje vytváření trojúhelníkových průběhů po aktivaci.Tato magická transformace začíná, když proud protéká rezistorem 100 kΩ, metodicky vypouští kondenzátor 0,05 μF, což nakonec vede k trojúhelníkovému průběhu.Tento design můžete často přijmout ve scénářích, kde spolehlivá generace vln jiskří kontinuitu a účinnost.

Přenos do další fáze

Jakmile se triumfálně vytvoří trojúhelníkový výstup triumfálně, hladce přechází k napájení op-amp B přes odpor 51 kΩ.Toto předání dokazuje dynamiku pro dodržování konzistence signálu a umožňuje hladkou komunikaci mezi stádii.Ve skutečné praxi může výběr správných hodnot rezistoru významně ovlivnit harmonii a celkovou účinnost mezi různými prvky obvodu.

Schmitt Spoučte dynamiku op-amp b

Op-Amp B adeptily, která působí s přesností spouštěče Schmitta, hodnotí hladiny napětí příchozích signálů.Jeho prahová hodnota pro provoz řídí přechodné chování a vytváří vysoký výstup, když vstup překoná určenou úroveň.Pokud vstupní ponoří pod tímto aktivním prahem, výstup klesne zpět na nulu.Tento přesný proces transformace probíhajících trojúhelníkových vln na odlišné čtvercové průběhy nachází časté použití ve světě zpracování digitálního signálu.

Náhradní modely

Single op-amp náhradní

• • LM741

Nahrazení duálních op-amp

• • LM358

• • MCP602

• • LM2904M

• • NE5532

• • OPA2228

• • OPA2134

• • OPA2604

Použití RC4558

Hudební a zvukové inovace

Operační zesilovač RC4558 je hluboce zabudován do různých elektronických polí, většinou zvyšuje moderní zvukové zážitky.V zařízeních DVD odborně spravuje složité zvukové signály nabízet bohatou kvalitu zvuku.Její přesnost v zvukových mixérech je nepopiratelná, což usnadňuje bezproblémové smíchání více zdrojů zvuku, což umožňuje jemně vyladěné zvukové ovládání-praxe si vážená v profesionálním zvukovém inženýrství.

Transformace interpretace signálu

Jeho adaptabilita svítí v převodních zesilovačích, kde obratně přeměňuje fyzické signály na snadno interpretovatelné elektrické signály.Jedná se o základní krok v systémech průmyslového měření, který prokazuje schopnost RC4558 přivést surová data do jasnosti, což umožňuje důvtipnou analýzu a aplikaci.

Aplikace obvodu

Zesilovač je hlavním prvkem v nadčasových návrzích obvodů op-amp, jako jsou integrátory a diferenciatory.Tyto návrhy se používají pro úkoly zpracování signálu a jsou užitečné ve vědeckých a inženýrských snahách.Jeho aplikace v blocích zisku DC dále podporuje efektivní provoz komunikačních systémů s dlouhým dosahem a podtrhuje jeho spolehlivost v kontrolních mechanismech.

Přesnost v měřicích systémech

Přesnost je místo, kde RC4558 skutečně vyniká, jak je vidět v multimetrech, kde umožňuje přesné měření napětí a proudu.To je neocenitelné pro spolehlivé sběr dat v experimentálních nastaveních a scénářích odstraňování problémů.Osciloskopy také vydělávají na své schopnosti věrně reprodukovat průběhy a činí ji jako klíčovou součástí diagnostického a výzkumného prostředí.

Optimalizace systému řídicího systému

V rámci systémů řízení smyčky RC4558 prokazuje svou hodnotu v komparátorech, optimalizuje odpovědi a udržuje rovnováhu v dynamických systémech.Toto jemné doladění odráží roky zdokonalení v kontrolním inženýrství.Nachází se také v oscilátorech čtvercové vlny, kde generuje hlavní hodinové impulsy, dominantní k digitální elektronice a načasovacím aplikacím.

Audio a osvětlovací systémy

Ve zvukových systémech zajišťuje statečnost zesilovače při zvyšování čistoty a rozsahu zvuku zážitek zvuku.Řidiči lampy používají RC4558 k udržení regulovaného proudového toku, prodloužení životnosti systému osvětlení a podporu účinné spotřeby energie, což zdůrazňuje jeho přizpůsobivost v současných elektronických procesech.

Maximální hodnocení

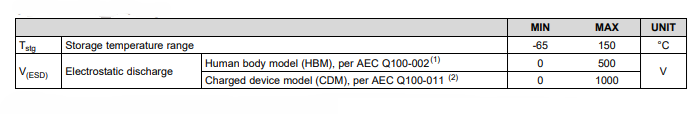

Manipulační hodnocení RC4558

Navrhované provozní parametry

Tepelné informace o RC4558

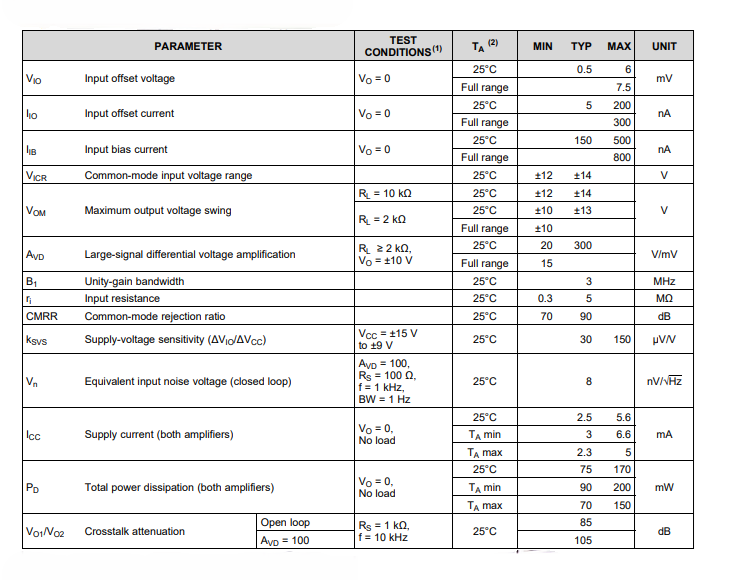

Elektrické vlastnosti RC4558

Provozní rysy RC4558

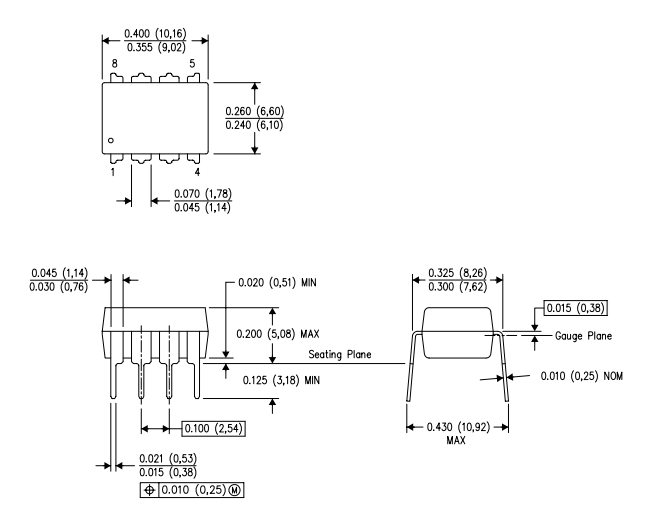

Balík

Výrobce

Společnost Texas Instruments (TI) byla založena v Dallasu a vytvořila globální identitu v oblasti polovodiče a integrované technologie obvodů a poskytovala hlavní inovace a řešení elektronickým designérům a výrobcům po celém světě.Afinita TI k analogovým čipům a zabudovaným procesorům výrazně ovlivňuje její finanční úspěchy, protože tyto segmenty zahrnují pozoruhodnou část příjmů společnosti, více než 80%.Odhodlání společnosti přesahuje tyto základní oblasti;Je také prominentní při vývoji řešení a vzdělávacích nástrojů pro zpracování digitálního světla, včetně kalkulaček a mikrokontrolérů.S přibližně 45 000 patenty po celém světě od roku 2016 je závazek TI k průkopnické technologii a průzkumu naplněným inovacím zřejmý.Tato působivá kolekce patentů přidává do svého portfolia hloubku a šířku a ilustruje neúnavnou snahu o excelenci a čerstvé nápady.Odbornost společnosti Texas Instruments v oblasti analogových čipů a zabudovaných procesorů osvětluje jeho tržní přítomnost.Analogová technologie dovedně přemohuje mezeru s prvky, jako je teplota a zvuk, zatímco vložené procesory zajišťují adaptivní a inteligentní řízení těchto rozhraní.Tato kombinace nejen splňuje různé potřeby na trhu, ale podporuje prosperující finanční výsledky.
