Konečný průvodce integrovanými obvody série 4000

Integrované obvody série 4000 (ICS) jsou konečným v digitální elektronice, nabízejí všestrannost, široké napájecí rozsahy a robustní návrhy CMOS.Tyto IC jsou užitečné pro aplikace od jednoduchých logických bran po komplexní čítače a zobrazovací ovladače.Tento článek zkoumá rodinu IC řady 4000 a zdůrazňuje jejich funkce, konfigurace pin a praktická použití.Zabývá se výzvami, jako jsou smíšené logické rodiny a anomálie označování pinů, teorie přemostění a aplikace.Díky strukturované analýze, diagramech a praktických příkladech vás tato příručka zmocňuje k efektivnímu navrhování a řešení problémů.Ať už optimalizující čítače, dekódování výstupů BCD nebo práce s logickými bránami, tento zdroj prohlubuje vaše porozumění a zvyšuje vaše elektronické designové dovednosti.

Katalog

1. 4000 Série CMOS Integrované obvody
2.. Propojení odlišných logických rodin
3. Funkční logické brány Quad 2 vstupní
4. Logická ics vstupní brány trojnásobné 3 vložky v akci
5. Komplexní interakce duálních 4 vstupních bran
6 4068 NAND/A BATE IC
7. Analýza Hex 4069, nikoli brána
8. všestrannost 4049 NOT a 4050 logických vyrovnávacích logických čipů
9. 4000 DUAL 3 Vstupní ani konfigurace brány
10. 4017 Counter
11. 4026 Counter and Display Driver
12. 4029 čítač s přednastavenou schopností
13. 4510 UP/DOWN CONUREN A 4516 UP/DOWN COUNTARE
14. Porovnání 4518 a 4520 čítačů
15. Přehled 14bitového zvlnění 4020
16. 4024 COURTAL PURMIN v digitálním načasování
17. 4040 12-bitový zvlnění čítače IC
18. 4060 14bitový pult zvlnění s vestavěným oscilátorem
19. BCD na decimální dekodér
20. 4511 BCD až 7-segmentového displeje
The Ultimate Guide to 4000 Series Integrated Circuits

Integrované obvody CMOS 4000 CMOS

Napětí

4000 Série CMOS ICS jsou vytvořeny tak, aby fungovaly v rozsahu napájecího napětí 3 až 15 V, což prokazuje pozoruhodnou schopnost vydržet kolísání drobných napětí.Tato flexibilita zvyšuje jejich vhodnosti pro různé aplikace a zmocňuje vás k snadnosti aplikovat je napříč různými prostředími.Jejich vytrvalost v nepředvídatelných podmínkách odráží běžné scénáře, kde mohou dojít k změnám napájení.

Vstupní impedance a integrita signálu

Tyto ICS vykazují vysokou vstupní impedanci, která je prospěšná pro snížení rušení připojených obvodů a zhoršení odvrácení signálu.Nepřipojené vstupy se však mohou setkat s elektrickým šumem, což může mít za následek narušení.Doporučuje se propojení nepoužitých vstupů k napájení nebo půdě, aby se udržovala konzistence výkonu, což je metoda široce schválená specialisty na obvod založené na pozorováním komplikací šumu.

Výstupní funkce a kompatibilita komponent

CMOS IC v této sérii mohou řídit kolem 1MA pro typické vstupy CMOS s digitálním obvodem.Při dodávce vyšších napětí se jejich výstupní kapacita zvyšuje na 10 mA, což vám nabízí flexibilitu pro začlenění dalších komponent s menším úsilím.Pro správu větších zatížení je používání externího tranzistoru oblíbeným přístupem.Jeden IC může ovládat až 50 vstupů a představit jeho účinnost a škálovatelnost v rozsáhlých projektech.V praktických aplikacích kaskádové více ICS optimalizuje přenos signálu s minimální ztrátou.

Přenos signálu a rozsah frekvence

Zpoždění šíření signálu v těchto ICS je přibližně 30ns při napájení 9 V, vhodné pro mnoho aplikací, ale potenciálně omezující ve vysokorychlostním nastavení, kde může být řada 74 příznivější.Jejich frekvenční kapacita až 1MHz podporuje dostatečný výkon pro typické úkoly, i když složité operace mohou vyžadovat rychlejší alternativy.Praktické pokusy prokázaly jejich přizpůsobitelnost frekvence.

Vzorce spotřeby energie

Řada 4000 má minimální spotřebu energie, atraktivní atribut pro aplikace citlivé na energii.Přestože využití energie se zvyšuje s frekvencí, zůstává výrazně nižší než podobné technologie.Tato vlastnost usnadňuje udržitelné operace a sladí se s většími průmyslovými trendy směrem k energetické účinnosti, jak je vidět v mnoha iniciativách rozvoje zaměřených na snížení ekologického dopadu.

Prokládat odlišné logické rodiny

Přijímání uniformity v logické rodině obvodu podporuje konzistenci a snadnost.Nicméně propojení různých rodin je dosažitelné, zejména pokud jejich síla vyžaduje synchronizaci harmonicky.Zvažte scénář integrace série 4000 s 74HC rodina;Je dynamické potvrdit, že napětí zdroje energie se rozprostírá od 3 do 6 voltů.Odchylky od tohoto rozsahu rizika přinášejí errantní logické úrovně nebo možné selhání komponent.

Zkoumání hlouběji do rozdílů charakteristik napájení napájení zdůrazňuje jejich vliv na dosažení bezproblémové integrace.The 74ls Rodina se například daří s vytrvalým 5V dodávkou.Tento jemný, ale pozoruhodný rozdíl ovlivňuje výběr komponent hluboce, protože neshodná napětí může způsobit účinnost nevýrazného obvodu nebo poškození součástí.Můžete mít tendenci udržovat stabilitu energie ve svých památkách a usilovat o to, abyste se postavili neočekávané poruchy obvodu a osvětlili složitosti pečlivého řízení energie v obvodech smíšené rodiny.

Pro připojení výstupu 74LS se vstupem 4000 nebo 74HC spolehlivě použijte 2,2KOHM „pull-up“ odpor.Tato komponenta zaručuje dostatečně vysokou vstupní úroveň a vyhýbá se špatně definovaným státům.Umístěte tento pull-up rezistor strategicky-technika, která se často používá ke stabilizaci logických úrovní napříč odlišnými technologickými krajiny.Jeho podhodnocená přítomnost hovoří o tom, jak malé změny mohou výrazně nakládat stabilitu systému.

Interweaving Distinct Logic Families

Funkční logické brány Quad 2 vstupní

Ve světě digitální elektroniky drží Quad 2-vstupní brány místo pozoruhodné angažovanosti, což zajišťuje rozmanitou logickou krajinu designu.Tyto brány se projevují v různých konfiguracích a zmocňují vás svobodou vybrat si přesně to, co je vhodné pro jejich jedinečné aplikace naplněné praktickou inteligencí a nádechem světského porozumění.Prozkoumejme několik významných typů:

• • 4001: Quad 2-vstup ani brána

Tato brána tvoří klíčový kámen pro implementaci počátečních logických operací, často se přijala za okolností, kdy inverze nebo základní funkce logické úrovně přináší jednoduchost a efektivitu.

• • 4011: Quad 2-vstupní brána NAND

Brána Nand, známá pro svou univerzální povahu, může být důmyslně kombinována tak, aby způsobila jakýkoli typ nejvyšší brány, což posílí kreativní procesy zapojené do navrhování složitých obvodů s omezenými zdroji.

• • 4030: Quad 2-input ex-nebo brána (zastaralá nyní)

Jakmile byla v exkluzivních nebo úkolech základna, 4030 byla postupně následována modernějšími řešeními, protože technologie logické brány postupuje vpřed s rychlostí a účinností.

• • 4070: Quad 2-vstupní ex-nebo brána

Současný design této brány zůstává používán při generování a ověřování parity v rámci kontroly chyb, což je promyšlená funkce aktivní pro integritu digitálních komunikačních systémů.

• • 4071: Quad 2-vstup nebo brána

Tato brána se bezproblémově integruje do scénářů, které vyžadují výstup po nadmořské výšce jakéhokoli vstupu, elegantní jednoduchost, která je v systémech vyvolána, vyvolávající přímou nebo logiku.

• • 4077: Quad 2-vstupní brána

Jako doplněk ex-nebo brány hraje bývalá brána klíčovou roli v digitálních komparátorech a posouzení rovnosti, což zachovává přesnost a plynulost logických operací.

• • 4081: Quad 2-vstup a brána

Když funkce nabízí vysoké výstupy na duálních vysokých vstupech, tato brána je spolehlivě jako důvěryhodný společník, který neustále provádí v nesčetných digitálních prostředích.

• • 4093: Specialized Quad 2-vstupní brána NAND se společností Schmitt Trigger vstupy

Jedinečně charakterizovaný Schmittovou spouštěcí vstupy, adepty 4093 adeptly signalizují náchylné k hluku nebo pomalým přechodům.Tato brána svítí jejím adeptem odolností proti hluku a věrným výkonem uprostřed náročných okolností.Integrace hystereze, rostoucí s vyššími napěťovými dodávkami z přibližně 0,5 V na základní linii 4,5 V, uděluje výhody při hledání spolehlivé signální stability v tekutinovém prostředí.

Quad 2-Input Gates

Triple 3-vstupní brána logická ics in Action

Triple 3-vstupní brány poskytují rozmanité možnosti pro vytváření komplikovaných elektronických návrhů.Každý typ brány plní zřetelnou roli a vloží vaši zvědavost a touhu po inovacích:

• • 4023: Triple 3-vstupní brána NAND

Gate 4023 Adeptly zpracovává logické operace produktu s následnou inverzí.Schopnost spravovat více vstupních signálů s lehkostí zjednodušuje rámce obvodů.Inspirovaní vášní pro kreativitu, můžete často využít NAND jako univerzální bránu, vytvářet vynalézavá řešení a snižovat složitost obvodu.

• • 4025: Triple 3-vstup ani brána

Brána 4025 je schopna provádět logické sumarské operace a poté invertovat výsledky.Ukazuje se výhodné v kontextech, které vyžadují úplnou negaci, což vám umožňuje zefektivnit obvody.Aplikace této brány často vyplývá z jednotky k optimalizaci zdrojů snížením počtu fyzických komponent potřebných pro konkrétní úkoly.

• • 4073: Triple 3-vstup a brána

Brána 4073 nabízí přímý způsob, jak dosáhnout logických spojení s vysokou přesností.Základní v náročných prostředích, jako jsou bezpečnostní systémy, tato brána splňuje touhu po přesnosti v kontrolních systémech a zajišťuje, že procesy fungují hladce, když jsou splněna všechna kritéria.

• • 4075: Triple 3-vstup nebo brána

Brána 4075 podporuje logickou disjunkci efektivně a slouží jako klíčová složka při udržování integrity signálu.Implementace nebo brány v průmyslovém prostředí často podporuje snahu o provozní efektivitu a citlivost, snížení prostojů a zvyšování kontroly systému.

Triple 3-Input Gates

Specializované uspořádání provedené rozšířením brány přes balíček odráží strategickou volbu při maximalizaci prostorového užitečnosti.Tento přístup umožňuje kompaktnější sestavu na deskách obvodů, poháněnou touhou snižovat parazitické prvky a zlepšit celkový elektronický výkon.

Složité interakce duálních 4 vstupních bran

Ve světě moderní elektroniky hrají duální 4-vstupní brány klíčovou roli jako stavební bloky v designu obvodu.Tyto komponenty, známé svou všestranností, významně přispívají k různým aplikacím tím, že usnadňují logické operace a řeší složité i přímé technické výzvy.

• • Dual 4-vstup ani brána (4002)

Duální 4 vstupní ani brána, identifikovaná jako 4002, provádí logickou ani operaci.Vytváří vysoký výkon pouze tehdy, když je každý vstup nízký, dokonale se vyrovnává se scénáři, které vyžadují mechanismus bezpečný selhání.Systémy alarmů obrázku, kde aktivace spouští pouze v plné absenci vstupů, což potvrzuje nutnost takové odpovědi.Spolehlivost a jednoduchost 4002 z něj činí výběr pro vás, aby oceňoval kontingenční návrhy v nebezpečných nastaveních.

• • Dual 4-inutput Nand Gate (4012)

Funguje jako univerzální brána, duální 4-vstupní NAND brána (4012) vydává nízký signál, když jsou všechny vstupy vysoké.Jeho adaptabilita je bezkonkurenční, protože prostřednictvím rekonfigurace vstupu může replikovat více logických funkcí.Tato flexibilita shledává laskavost při konstrukci sofistikovaných digitálních systémů, zejména pokud jsou prioritami efektivita a minimalismus při využití komponent.Použití 4012 tedy pomáhá při rafinaci návrhů obvodů při optimalizaci nasazení zdrojů.

• • Duální 4 vstup nebo brána (4072)

Specialista na detekci jakéhokoli aktivního vstupu, duální 4-vstup nebo brána (4072) generuje vysoký výstup, pokud je alespoň jeden vstup vysoký.Tato funkce má význam v rozhodovacích obvodech, kde výskyt pozitivního narážky vyvolává následné akce, jako je povolení protokolů o zálohování při výpočetních nastaveních.4072 zvyšuje obratnost a spolehlivost systému okamžitou uznání přítomnosti vstupu a ohlašováním v následujících procesech.

• • Dual 4-vstup a brána (4082)

Naproti tomu duální 4-vstup a brána (4082) vyžaduje, aby všechny vstupy byly vysoké pro vysoký výstup.Takový požadavek je klíčový v kontextech, kde musí být před řízením splněna každá podmínka, obvykle v aktivaci bezpečnosti blokování v průmyslovém vybavení.Přímá, ale potřebná funkce inženýrů ze zbraní 4082 se schopností uplatňovat robustní kontrolu, což zajišťuje, že je udržována přesnost při hraní, aby byla dodržována integrita systému.

Dual 4-Input Gates

V těchto obvodech je označení „NC“ zkratka pro nepřipojené kolíky.Uchopení správného řízení těchto kolíků se používá k zmaření nezamýšlených poruch ve výkonu obvodu.Dokumentace a ověření každého nespojeného kolíku během fáze návrhu je nutné, aby jim zabránilo, aby se neúmyslně staly původem hluku nebo nezamýšlených signálů, čímž se zachová stabilita a účinnost obvodu.

4068 NAND/A BATE IC

4068 8-vstupní NAND/a brána vykazuje jedinečnou odbornost při manipulaci s řadou vstupů současně, charakterizované osmi výraznými vstupními porty.Ačkoli jeho zpoždění šíření může představovat omezení pro vysokofrekvenční aplikace, je vhodné hlavně pro scénáře, kde rychlý provoz není hnacím faktorem.Tento aspekt stojí za zmínku v prostředích, kde přesnost načasování má významnou váhu.

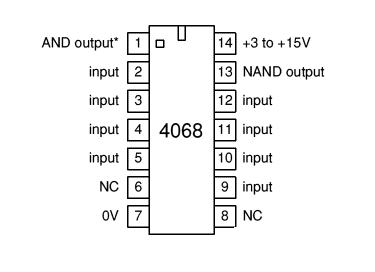

4068 8-Input NAND AND Gate

Relativně pomalejší rychlost šíření této brány je výhodná v situacích, kdy je operační tempo sekundární.Takové kontexty mohou zahrnovat vzdělávací prostředí zaměřené spíše na pochopení logických operací než na jejich provádění maximální rychlosti.V praxi 4068 brána usnadňuje přehlednou demonstraci složitých logických funkcí bez naléhavé poptávky po rychlém zpracování dat.

Analýza Hex 4069, nikoli brána

4069 hex NOT (inverting buffer)

Všestrannost 4049 NOT a 4050 logických vyrovnávacích logických čipů

Hex ne a 4050 hexech pufrových integrovaných obvodů (ICS) 4049 a 4050 hexových pufrů (ICS) jsou rozpoznány za to, jak spravují vstupní napětí až +15V, i když jsou napájeny podstatně nižším napájecím napětím.Tento atribut svítí hlavně v systémech, kde různé úrovně napětí koexistují, což umožňuje bezproblémovou interakci mezi různými logickými rodinami.

Tyto IC jsou vytvořeny tak, aby účinně řídily vstupy řady 74LS, které fungují nejlépe s konstantním +5V dodávkou.To umožňuje až čtyři přímé připojení k vstupům 74LS, což zefektivňuje návrh obvodu snížením potřeby dalšího vyrovnávání.Vyhýbání se neshod mezi komponenty jsou podhodnocenou, ale cennou funkcí, což přidává hloubku spolehlivosti designu.

4049 Hex NOT and 4050 Hex Buffer ICs

Během implementace těchto vyrovnávacích ICS by špendlíky měly být označené jako „NC“ úmyslně ponechány nespojené, což naznačuje, že tyto kolíky nemají žádné spojení s vnitřními obvody.Tato úvaha je klíčová během procesu navrhování a odvrátí jakékoli možné narušení normální funkce IC.Důkladné porozumění těmto spojením usnadňuje hladkou integraci do širších systémů a zdůrazňuje nutnost detailů orientovaných instalačních postupů.

4000 konfigurace duálních 3 vstupů ani brány

Inovativní struktura integrovaného obvodu série 4000 zahrnuje nejen pár všestranných 3 vstupních ani bran, ale také singulární ne brány.Tyto komponenty společně usnadňují širokou škálu logických operací, obsahovaly úhledně v rámci jednoho balíčku.Přítomnost každého PIN „NC“ zajišťuje, že se nefunkční připojení snadno identifikuje a pomáhá v přesné konfiguraci.

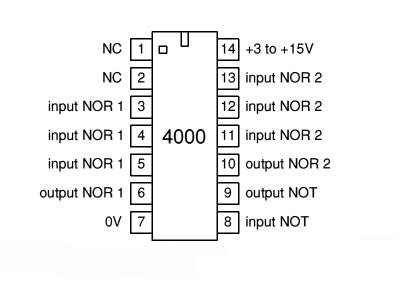

4000 Dual 3-Input NOR Gate and NOT Gate IC

Konstrukce tohoto IC podporuje hladký a efektivní proces pro konstrukci složitých logických obvodů.Můžete ocenit jeho duální 3 vstupní ani brány, které umožňují dosažení řady logických funkcí pomocí této jedné komponenty a dokonale se přizpůsobit do konstrukcí kompaktních obvodů.Integrace brány NOT zvyšuje její přizpůsobivost a umožňuje komplexní kombinace, které by mohly být těžkopádné se samostatnými prvky.Například logické výrazy, jako je (A Nor B nebo C), se s tímto nastavením jednoduché.

4017 Counter

Čítač 4017 de-decade slouží jako komplexní logická komponenta známá pro její aplikace v digitální elektronice, což usnadňuje systematické sekvenování výstupů.Využití stoupající hrany signálu hodinového signálu se postupně přechází z Q0 na Q9 na vysoký stav.Se vstupy a připojeními poskytuje flexibilitu, poskytuje různé praktické aplikace a rafinované kontrolní mechanismy.

4017 Decade Counter (1-of-10)

Poháněn hlubokým pulsem s hodinami, 4017 čítač postupuje počtem s každým přechodem z nízkého na vysokou.Tuto charakteristiku můžete využít k vytvoření časovacích sekvencí nebo vytvoření uspořádaných akcí v obvodech.Mnoho z nich najde integraci těchto principů do návrhů, zjednodušuje procesy a zavádí prvek strukturované sofistikovanosti do jinak potenciálně chaotického signálního prostředí.

Resetovat funkci a ovládání

Aktivace funkce resetování s vysokým signálem zajišťuje, že počet se resetuje na nulu a stanoví konzistentní výchozí body napříč cykly.Když reset zůstane nízký, čítač si zachová počet proudů a poskytuje stabilitu v provozních fázích.Můžete navrhnout opakování konečného počtu zpět na vstup resetu a vytvořit vlastní počítácí rozsah, techniku ​​oceněnou v aplikacích se specifickými počítámi omezeními.

Zakázat vstup a inhibici

Pro přerušení procesu počítání vysoký signál k deaktivovanému vstupu efektivně pozastaví sekvenování.Tato funkce se ukáže jako výhodná v situacích, které vyžadují přesnou kontrolu nad načasováním operace.Často to můžete začlenit do větších kontrolních systémů a zajistit, aby operace postupovaly pouze tehdy, pokud jsou podmínky optimální, což odráží zvýšené příkaz chování obvodů.

÷ 10 výstupní a rozšířené použití

S výstupním cyklováním ÷ 10 každých pět se vstupní frekvence dělí deseti, což je užitečnost v kaskádových vícenásobných 4017 čítačích pro rozšířené sekvence.Tento přístup prospívá systémům vyžadujícím desetinnou expanzi schopnosti počítání, kde každý následný čítač pojme širší číselný rozsah.Poznatky z vás zdůrazňují modularitu této konfigurace a podporují expanzi, aniž by došlo ke ztrátě přesnosti.

4026 Counter and Display Driver

Počítadlo 4026-desetinále, podstatný prvek digitální elektroniky, hladce organizuje numerické displeje.Funguje s rostoucím vstupem hodin a zapálí segmenty A-G na 7-segmentovém displeji, aby zrcadl současný počet a evokoval pečlivou pozornost k detailům viděným v tradičním umění.Digitální hodiny a čítače často závisí na jejich konzistentní a efektivní funkčnosti.

4026 Decade Counter and 7-Segment Display Driver

Po obdržení pulzu s hodinami postupuje 4026 a převádí tento digitální signál na osvětlení specifických segmentů na displeji.Když je vstup povolen nastaven vysoký, informace jsou neustále osvěžují a nabízejí na displeji nepokračující zobrazení, připomínající pečlivou údržbu historických hodin, které zachovávají časovou přesnost.

Můžete si užít flexibilitu resetování počtu nebo deaktivace funkce počítání prostřednictvím prostředků podobných těm, které jsou použity v čítačích 4017.Tato schopnost provádět periodické resetování je dominantní v dynamickém prostředí, která vyžadují rutinní kalibraci na nulu, podobně jako kontrolní body v maratonu, které pomáhají při přesné správě času a analýzy výkonu.Bezproblémová integrace takových resetů zdůrazňuje všestrannost počítadla.

Výstup ÷ 10 4026 rozšiřuje počítací kapacitu nad jednu číslice, což usnadňuje kaskádu dalších čítačů pro konstrukci složitých numerických systémů.Tato kapacita expanze odráží evoluční cestu numerických systémů v historii, kde se vyvíjení ze základních jednotek na složité a počítání vyššího řádu podporovalo nesčetné množství pokroků, od raného obchodu po sofistikované moderní výpočetní techniku.

4029 čítač s přednastavenou schopností

Integrovaný obvod 4029 vyniká jako synchronní čítač a bezproblémový výstupní přechody s hodinovým pulsem pro odvrácení chybných závad.Tato schopnost zajišťuje přesnost v digitálních obvodech, většinou těch, které mají načasovací aplikace.Nabízí duální funkčnost s počítáním nahoru a dolů a zvyšuje flexibilitu designu.Funkce nahoru/dolů řídí směr počítání s vysokým signálem pro zvýšení počtu a nízkým signálem pro snížení.Zacházení s vstupem směru během vysoké fáze hodinového pulsu je nutné k zaručení hladkých operací a minimalizaci potenciálních chyb.

4029 Up Down Synchronous Counter with Preset

Čítače 4029 lze inicializovat na konkrétní hodnotu pomocí binárních kódovaných kolíků podél vysokého signálu na předvolbě vstupu.To přidává hodnotu ve scénářích vyžadujících okamžité nastavení čítače, jako je synchronizace s externí událostí nebo obnovení operací ve známém stavu.Tato funkce vidí časté použití, když jsou přesná měření intervalu.Snadnost přednastavení čítačů rozšiřuje jeho aplikaci v systémech, od přímých digitálních hodin po složité výpočetní mechanismy.

4510 Up/Down Dekátoř a 4516 nahoru/dolů 4-bit čítač

Synchronní čítače 4510 a 4516, podobné modelu 4029, vykazují bezkonkurenční kapacitu pro bezchybné výkon.Směrová konzistence a resetování jsou spravovány prostřednictvím specifických vstupů, což zajišťuje homogenní operace.Navíc, aby se funkce předvolby harmonicky fungovala, je nutné, aby vstup hodinových hodin udržoval nízký stav k dosažení synchronizace.

4510 UpDown Decade (0-9) Counter with Preset

Založení synchronních čítačů

Chcete-li vytvořit propojenou síť čítačů, pečlivě je synchronizujte nakonfigurováním svých vstupů hodin dohromady a nasměrováním přenosu z jednoho čítače přímo do dalšího přenosu dalšího.V modelech 4029, 4510 a 4516 je držení počátečního čítače v nízkém stavu nutností, což usnadňuje přesné cestování signálu v celé síti.Toto nastavení lze přirovnat k provádění orchestru, kde každá složka přispívá k harmonii, což zvyšuje stabilitu v praktických konstrukcích obvodů.Současně zdůrazňuje spolehlivost těchto zařízení ve složitých digitálních systémech.

Účinné uspořádání sekvence čítačů v aplikacích zahrnuje přesnost při správě odkazů na řetězec, aby se zabránilo chybám, jako jsou zmeškané nebo duplicitní počty.Tento úkol ztělesňuje pečlivé přípravy a strategické předvídavosti a nabízí hluboké vhled do řešení problémů a zdůrazňuje důležitost pozornosti k detailům.Kromě toho může reflexe účinků dobře strukturovaného nastavení poskytnout cenné pokyny pro zvýšení celkové účinnosti systémů, čímž se kultivuje bohatší porozumění složitosti v digitálním designu.

Connecting Synchronous Counters in a Chain

Porovnání 4518 a 4520 čítače ics

Integrované obvody 4518 a 4520 jsou navrženy s dvojitými paralelními čítači, z nichž každá se synchronně postupuje s stoupajícím okrajem signálu hodin.Tyto obvody nabízejí funkčnost, která má být resetována na nulu prostřednictvím určených vstupů.U aplikací vyžaduje počty pod jejich vlastní maximální limit, musí být na vstup resetován vhodný výstup.Tato metoda najde význam v různých praktických aplikacích, většinou v rámci domény divize frekvenčních a digitálních hodin.

4520 Dual 4-bit (0-15) Counter

Sériové konfigurační techniky pro 4518 a 4520

Chcete -li vytvořit expanzivní cyklus počtu, je třeba zajistit, aby vstupy hodin jsou udržovány v nízkém stavu, zatímco jsou aktivovány vstupy povolení.Sériovým připojením výstupů čítačů dojde k kaskádovému nebo zvlněnému efektu, přičemž emuluje složité sekvence počítání.Pro maximální přesnost v prostředích, kde je načasování vážné, jako jsou systémy zpracování digitálního signálu, je začlenění logických bran prospěšné pro přesné synchronní počítání.Tento přístup je příkladem důležitosti načasování přesnosti a je svědectvím složitého tance mezi elektronikou a načasováním.

Connecting 4518 and 4520 Counters in Series

Přehled 14bitového čítače zvlnění 4020

Čítače zvlnění fungují prostřednictvím řady vzájemně propojených žabků, kde výstup jednoho flip-flopu poskytuje načasování pro další v sekvenci.Ve specifickém případě 14bitového čítače 4020 odpovídá každý bit síle dvou, což umožňuje rozdělení o 16 384 ve všech fázích.Jedním z pozoruhodných aspektů těchto čítačů je jejich počítácí sekvence postupuje na klesající hraně signálu vstupních hodin, což prokazuje jejich jedinečný operační princip.

4020 14-Bit (÷16,384) Ripple Counter

Výstupní fáze zvlněného čítače, jako je 4020, jsou organizovány tak, aby reprezentovaly postupně vyšší síly dvou.Například QN znamená hodnotu 2^n.Pro vyčištění nebo resetování čítače se použije konkrétní vysoký vstup a nastaví všechny žabky na předem určený počáteční stav.Úspěch v digitálním designu často zahrnuje implementaci efektivních resetovacích mechanismů, což zajišťuje, že je synchronizace dosaženo v celém digitálním systému.

Čítače zvlnění, i když jsou jednoduché v designu, mohou představovat výzvy kvůli jejich vlastním zpožděním šíření, což potenciálně způsobuje nežádoucí logické nesrovnalosti.Když dřívější změny převrácení, dochází k krátkému zpoždění před pozorováním tohoto přechodu v následném překlopení, což by mohlo přechodně ovlivnit integritu připojených digitálních obvodů.Můžete čerpat z velkého množství zkušeností, často nasadit další synchronizační techniky nebo se rozhodnout pro alternativy, jako jsou synchronní čítače, k řešení a napravení těchto potenciálních problémů.

4024 Počítadlo zvlnění v digitálním načasování

4024 reaguje na každou hranu hodin tím, že se vlním skrz jeho stavy, podobně jako 4020, s výstupy odrážejícími sekvenční síly dvou.Tato architektura poskytuje efektivní metodu pro reprezentaci stavů v jejím 7bitovém registru.Tyto čítače se obvykle používají ve scénářích vyžadujících přesné načasování a frekvenční dělení, jako jsou digitální hodiny nebo systémy zpracování signálu.Často se můžete zaměřit na pečlivé správu signálu hodinových signálů, abyste zabránili jakýmkoli závazkům, čímž se zajistí, že přechody zůstávají hladké a předvídatelné.Tato praxe odráží nejen technickou zdatnost, ale také odráží hlubokou touhu po stabilitě a kontrole.

4024 7-Bit (÷128) Ripple Counter

Funkce resetu, podobná funkci u 4020, může být aktivována tak, aby okamžitě vrátila čítač do svého počátečního stavu.V dynamickém poli návrhu digitálního obvodu je vysoce ceněna spolehlivá možnost resetování, zejména během fází napájení nebo řešení problémů.Často můžete začlenit ovládací prvky resetování do širších obvodových systémů a usnadnit kontrolovaný restart nebo umožnit synchronizaci napříč vzájemně propojenými moduly.

4040 12bitového zvlnění IC

4040 12bitový čítač zvlnění pracuje prostřednictvím funkcí vstupu a resetování hodin podobné těm, které se nacházejí v pultech 4020.Využívá řadu žabků k plnění svých počítání funkcí a zvyšuje se sílami dvou.Kopání do mechaniky 4040 umožňuje ocenit jeho rozsáhlé aplikace v digitálních obvodech, ať už jde o sledování frekvence nebo rozdělení.

4040 12-Bit (÷4096) Ripple Counter

Základní provoz pultu 4040 je přímý a efektivní.Každý překlopení v řetězci dělí frekvenci vstupního signálu o dva.Jako dělič kmitočtu produkuje čítač rozmanitou sadu rozdělených frekvencí, které zajišťuje různé aplikace.Tyto vlastnosti se stávají většinou výhodné v nastavení, kde se hledají přesné časovací signály.Například při vytváření digitálních hodin nebo časovacích zařízení je ovládání přesných časových intervalů nebo sekvencí dynamické a souvisí přímo se spolehlivostí 4040.

4060 14bitový zvlnění s vestavěným oscilátorem

Čítadlo 4060-ripple je aktivní součástí v digitálních logických systémech, která je navržena tak, aby se postupně spočítala výskyt vstupních signálů.Jeho užitečnost se rozprostírá napříč různými aplikacemi kvůli jeho schopnosti generovat rozdělené hodinové frekvence.Jedním z nebezpečných úvah je však to, že propojení svých výstupů logickými bránami může zavést dočasné závady.Tyto závady se vyskytují kvůli vlastnímu zpoždění v tom, jak výstupy pultu reagují na hodinový puls, což je charakteristika pultů zvlnění.

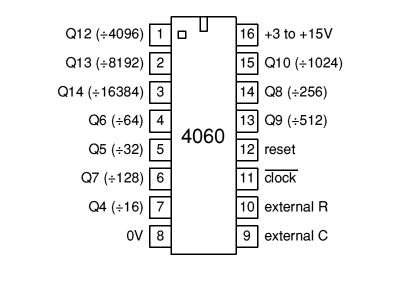

4060 14-Bit (16,384) Ripple Counter with Internal Oscillator

Čítače zvlnění, jako je 4060, fungují na klesající hraně signálu hodinového signálu, což znamená, že přechod signálu z vysokého k nízkému iniciuje proces počítání.Každý výstup, označený jako QN, odpovídá fázi binárního počtu.Hodnota každého výstupu je určena vzorcem qn = 2n, kde n -th etap dělí frekvenci hodin o 2n.Například výstup Q4 dělí frekvenci hodin o 16, zatímco výstup Q14 ji dělí 16 384.Důležité je, že v modelu 4060 jsou některé výstupy - konkrétně Q1 až Q3 a Q11 - neaktivní a nelze je použít.

4060 14-Bit (16,384) Ripple Counter with Internal Oscillator 2.

Resetovací vstup je další klíčovou funkcí.Chcete -li zajistit hladké počítání, udržujte resetovací vstup v nízkém stavu.Nastavení resetovacího vstupu vysoko okamžitě nulu z počtu, což způsobí, že všechny výstupy klesnou a restartují proces od začátku.Tato funkce je užitečná v aplikacích, kde je vyžadován přeměnnou čítač.Jednou z definujících funkcí 4060 je jeho interní oscilátor, který podporuje tři odlišné možnosti konfigurace pro generování signálu hodin.Tyto možnosti umožňují flexibilitu při splnění specifických požadavků na aplikaci.Níže jsou uvedeny tři konfigurace:

• Zdroj externích hodin: 4060 lze provozovat pomocí externího zdroje hodin.V této konfiguraci je signál hodin přímo přiváděn do vstupního kolíku hodin.Při použití externích hodin jsou kolíky 9 a 10, které jsou vyhrazeny pro komponenty oscilátoru, obejít.Toto nastavení poskytuje uživatelům přímý prostředek integrace 4060 do systémů, kde je k dispozici stávající zdroj hodin.

• Konfigurace oscilátoru RC: Oscilátor RC může být připojen k 4060 pro generování signálu hodin.Toto nastavení vyžaduje externí rezistor (R) a kondenzátor (c), aby určil frekvenci oscilace.Frekvence je přibližně vypočtena jako:

F ≈ 1 / (2 x R1 × C)

Pro zajištění stabilního provozu se doporučuje dodržovat tyto pokyny.R1 by měl být nejméně 50 kΩ, přičemž R2 (volitelný) by měl být 2–10krát vyšší než hodnota R1.Výkon RC oscilátoru je citlivý na změny napájecího napětí, takže stabilita napětí je zásadní, zejména při provozu pod 7V.

• Nastavení křišťálového oscilátoru: Pro aplikace vyžadující vysokou přesnost lze použít krystalový oscilátor.Typickým příkladem je použití krystalu 32 768 Hz, který produkuje vysoce přesný výstup 2 Hz při Q14.V tomto nastavení.Pin 9 je nevyužitý a zjednodušuje obvod.Křišťálový oscilátor zajišťuje spolehlivé a stabilní vytváření frekvence, což je ideální pro načasování a instalaci aplikací.

BCD na Decimal Decoder

BCD na desetinné dekodéry se často objevují v různých digitálních aplikacích, které slouží odlišným účelům.Působí přijetím binárního desetinného (BCD) vstupu a věrně jej převádí na odpovídající desetinnou výstup.Ve skutečných situacích, pokud dojde k neplatnému vstupu BCD, bude výstup výchozí do nízkého stavu a zajistí spolehlivost digitálních systémů minimalizací chybných výsledků.Takové funkce vám pomáhají při dosahování přesnosti a přesnosti ve vašich výtvorech digitálních obvodů.

4028 BCD to Decimal (1 of 10) Decoder

Každý dekodér zahrnuje logické brány, které vzájemně propojují každý 4bitový BCD vstup do jedinečného desetinného výsledku.Tento návrh podporuje provoz komponent vyžadujících desetinné displej nebo zpracování.Například digitální hodiny a kalkulačky používají takové dekodéry k transformaci BCD kódovaného času nebo numerických vstupů do formátu snadno srozumitelného rozhraní.Vaše poznatky zdůrazňují význam pečlivého vytváření dekódovací logiky pro hladkou integraci v rozsáhlých systémech.Důkladné počáteční plánování může tento proces výrazně zmírnit.

V doméně spotřební elektroniky usnadňuje BCD na decimální dekodéry efektivní zobrazení dat na LED nebo LCD panelech.Tato konkrétní aplikace zdůrazňuje praktickou potřebu převést binární data na přístupné informace.Konfrontace s překážkami rozhraní často zahrnuje zdokonalování dekodérového obvodu ke snížení spotřeby energie a udržení citlivosti.Zasažení takové rovnováhy nejen zvyšuje výkon, ale také obohacuje vaši spokojenost.

Ovladač 4511 BCD až 7 segmentu

Schopnost převádět vstupy binárního desetinného (BCD) do výstupu displeje 7 segmentu drží různé aplikace v elektronice.Čip 4511-řidič hraje v tomto procesu dominantní roli, konkrétně vytvořený tak, aby osvětlil segmenty běžného displeje segmentu katody 7 založených na vstupních signálech BCD.Kopání do tohoto procesu konverze nejen obohacuje technické porozumění, ale také vrhá světlo na jeho praktické použití v každodenních zařízeních.

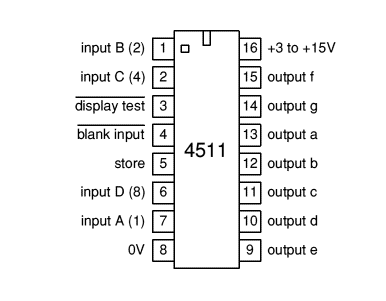

4511 BCD to 7-Segment Display Driver

Čip 4511 funguje jako most mezi digitálními vstupními a systémy vizuálního výstupu a převádí hodnoty BCD do odlišných segmentů zobrazení.Najde své místo ve scénářích, kde jsou numerické displeje, jako jsou digitální hodiny a elektronické měřiče, základní a v případech, kdy ukládání a načítání nastavení může výrazně ovlivnit výkon.Znalost při manipulaci s konfigurací PIN 4511 a porozumění jeho logice je klíčová, stejně jako dovednosti v pájení a designu obvodů, což výrazně zvyšuje praktickou aplikaci.

S využitím běžného displeje typu katodového typu s čipem katodového čipu se vyrovnává s elektrickými rysy zobrazovacích jednotek.Tento přístup zahrnuje uzemnění každého segmentu prostřednictvím sjednoceného katodového připojení a usnadňuje kontrolu jednotlivých segmentů prostřednictvím výstupů 4511.Taková kompatibilita zdůrazňuje zásluhy o uchopení specifikací komponent, přičemž praktické poznatky zdůrazňují, jak efektivní řízení energie prodlužuje životnost součásti.

Programování správných kódů BCD během převodu na 7-segmentové displeje je konečný pro výstup požadovaného číselného.Testování různých vstupů pro přesnost zdůrazňuje nutnost přesnosti v tomto technickém podniku.Nastavení flexibility úložiště navíc umožňuje úpravy nebo změny potřeb displeje v průběhu času, čímž se zvyšuje přizpůsobivost v prostředích, která vyžadují dynamické změny.
