Vysvětleno operační zesilovač TL072

TL072 je vysoce výkonný operační zesilovač známý pro svůj návrh JFET, kombinující nízký šum a rychlé rychlosti zabití, aby vyhovoval požadavkům moderních elektronických aplikací.S pozoruhodnou přítomností ve zpracování zvuku, instrumentaci a komunikačních systémech je TL072 pro vás všestrannou a spolehlivou volbou.Tento článek se vrhá do funkcí TL072, od konfigurace PIN a modelů CAD po jeho rozsáhlé aplikace a ekvivalenty.Ať už optimalizujete zvukovou věrnost, řídíte přesnost v instrumentaci nebo hledáte nákladově efektivní alternativy, poskytuje tato příručka poznatky a technické podrobnosti potřebné k využití plného potenciálu TL072 ve vašich návrzích.

Katalog

Konfigurace pin

PIN.	Jméno	Popis
1	1out	Výstup prvního op-amp
2	1	Invertující vstup pro první op-amp
3	1in+	Neinvertující vstup pro první op-amp
4	VCC-	Země
5	2in+	Neinvertující vstup pro druhý op-amp
6	2in-	Invertující vstup pro druhý op-amp
7	2out	Výstup druhého op-amp
8	VCC+	Napětí

CAD model

Symbol

Stopa

3D model

Přehled operačního zesilovače TL072

The TL072 Provozní zesilovač vyniká v elektronice pro svůj vysokorychlostní vstupní design s nízkým šumem, integraci duálních op-amps do kompaktního balíčku.Tato architektura zajišťuje minimální harmonické zkreslení, díky čemuž je ideální pro aplikace s vysokou přesností, jako je pre-amplifikace zvuku.Díky jeho schopnosti poskytovat jasné a přesné signály se stala základem v profesionálním zvukovém vybavení, kde věrnost a jasnost jsou základními atributy.

TL072 s nízkým vstupním zkreslením a kompenzačním proudem nabízí přizpůsobivost napříč různými návrhy obvodů, od zesílení signálu po filtrování.Díky jeho spolehlivosti a flexibilitě z něj činí preferovanou volbu pro vás zaměřenou na zachování integrity signálu v náročných aplikacích.Duální op-amps jsou většinou účinné ve stereo-nastavení a integrovaných zvukových systémech, optimalizují prostor a zároveň zvyšují funkčnost.Při pečlivém úpravě napájení může být zkreslení dále minimalizováno, což dokládá jeho přesnost a všestrannost.

Použití TL072

Operační zesilovač TL072 hraje dominantní roli v pre-zesílení zvuku, většinou při dosahování přesnosti a minimalizaci zkreslení pro vysoce kvalitní poslechový zážitek.Zajišťuje zvukový výstup s nízkým šumem a sníženým rušením, což přispívá ke zvýšené jasnosti a věrnosti.Tato technická jemnost uspokojí vaši touhu po pohlcujícím zážitku.TL072 navíc umožňuje jemně doladěné zvukové parametry, jako jsou hlasitost, basy a výšky, nabízející přizpůsobený zvukovým profilem, který se jedná o osobní preference.

Aplikace TL072 přesahují za zvukové systémy díky svým všestranným srovnávacím schopnostem napětí.Najde efektivní použití při regulaci napětí, kondicionování signálu a analogové výpočty.V kontrolních systémech a instrumentaci vyniká TL072 díky své přesnosti a přizpůsobivosti.Můžete to upřednostňovat pro mnoho specializovaných funkcí, přičemž jeho spolehlivost hraje roli v preferenci této komponenty.

Metody pro optimalizaci využití TL072

Ve světě předběžného zesílení zvuku slouží TL072 jako robustní nástroj pro zvýšení kvality zvuku a přitom zůstává přátelský k rozpočtu.Tento provozní zesilovač vyniká s výkonem nejvyššího stupně a dodává zvuk s neuvěřitelně nízkým šumem a zanedbatelným zkreslením, jakmile je vstup propojen s výstupem.Díky své vysoké vstupní impedanci může zvýšení hodnoty rezistoru R4 zvýšit výkon snižováním hluku a zkreslení.Na druhé straně je rezistor R1 klíčem pro vyvážení impedance, taktika běžně honěná v profesionálních zvukových konfiguracích, aby byla zajištěna čistý přenos signálu.

Úmyslná pozornost na negativní zpětnou vazbu rezistory R2 a R3 je hlavní;Jejich hlavní úkol zahrnuje měření a doladění výstupních signálů.Dosažení dokonalé rovnováhy v jejich hodnotách je sofistikovanou výzvou: pokud je nastavena příliš vysoká, mohou zesilovat šum;Pokud je příliš nízká, zhoršují zkreslení.Toto složité vyvážení má paralely v jemných doladicích hudebních nástrojích, kde drobné vylepšení mohou hluboce zlepšit celkovou akustiku.

Pro boj proti možným problémům s šumem se R6 používá k regulaci výboje nebo stabilizace toku kondenzátorem C2.Účinnost této komponenty lze přirovnat k mistrovské úpravě zvukového inženýra, aby si udržel čistotu signálu během živých vystoupení.

Aplikační obvod

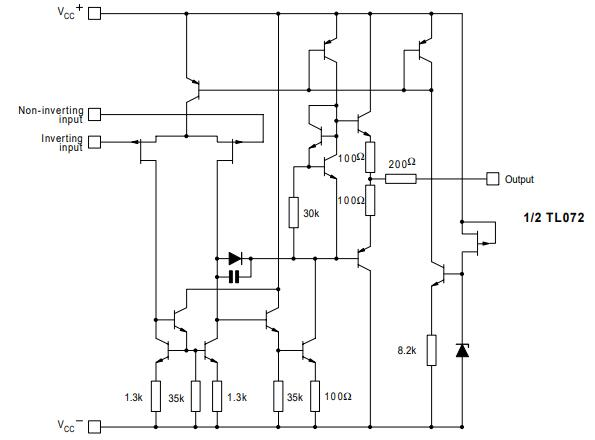

Schematický obvod

Funkce

Funkce	Popis
Nízká spotřeba energie	Efektivní provoz s minimálním využitím energie.
Proudy vstupní zkreslení a kompenzační proudy	Optimalizováno pro nízké zaujatosti a posunutí proudů pro Přesné aplikace.
Ochrana zkratu	Vestavěná ochrana proti výstupním zkratům.
Provoz zdarma	Zajišťuje stabilní provoz bez problémů s západkou.
Dual Op-Amp ic	Obsahuje dva operační zesilovače v jednom balíčku IC.
Vysoká vstupní impedance	Usnadňuje propojení s vysokými zdroji impedance.
Kompenzace vnitřní frekvence	Zajišťuje stabilní provoz za širokou škálu podmínek.
Široký rozsah napětí	Podporuje široký společný režim (až do VCC+) a diferenciálu rozsah napětí.

Ekvivalenty

• • LM358

• • NE5532

• • OPA827

• • ADA4610-2

Balík

Výrobce

STMicroelectronics se rozlišuje jako hlavní entita v polovodičové nadvládě a získává obdiv k jeho průkopnickému pokroku napříč širokou škálou mikroelektronických aplikací.Společnost adeptly využívá své rozsáhlé know-how v technologii křemíku, výjimečné výrobní zdatnosti a dobře zvolených strategických aliancí k podpoře pokroku v technologiích systému na čipu (SOC).Jak se trh rychle vyvíjí a objevuje se trendy konvergence, řešení těchto posunů se stává dynamickou výzvou.Pokračující investice společnosti do výzkumu a rozvoje podporují svou kapacitu pro vynález a udržuje svou pozici v hierarchii odvětví.Mificiové průmyslu často uznávají, že fúze technických dovedností a bystrých znalostí trhu jsou v jejich úspěších faktory.V neustálém vyvíjejícím se technologickém prostředí se schopnost přizpůsobit a předvídat budoucí trendy je podstatným přínosem.

Triumph Stmicroelectronics je složitě svázán s hluboce zakořeněným příkazem na křemíkovou technologii.Tato hluboká odbornost připravuje cestu pro řešení řešení, která jsou efektivní a zběsilá při splnění různých průmyslových požadavků.Můžete rozpoznat hodnotu přesnosti a spolehlivosti, atributy stmicroelectronics trvale dodržují.Tím, že společnost naplňuje pokročilé materiály a optimalizací metodik výroby nejen zvyšuje funkčnost svých nabídek, ale také podporuje inovace prostřednictvím spolupráce mezi sektorem v technologickém pokroku.

Technické specifikace

Tato tabulka poskytuje organizovaný přehled o TL072CN's Specifikace a atributy spolu s informacemi o dodržování předpisů.

Typ	Parametr
Mount	Skrz díru
Typ montáže	Skrz díru
Balíček / pouzdro	8-dip (0,300, 7,62 mm)
Počet kolíků	8
Balíček dodavatelského zařízení	8-dip
Hmotnost	4.535924G
Počet prvků	2
Provozní teplota	0 ° C ~ 70 ° C.
Obal	Trubice
Stav dílu	Zastaralý
Úroveň citlivosti na vlhkost (MSL)	Neomezený
Maximální provozní teplota	70 ° C.
Min provozní teplota	0 ° C.
Číslo základní dílu	TL072
Provozní napájecí napětí	18V
Počet kanálů	2
Počet obvodů	2
Maximální napájecí napětí	36v
Min napájecí napětí	6v
Provozní dodavatelský proud	4ma
Nominální dodávka proudu	5Ma
Výstupní proud	40 mA
Aktuální - dodávka	4ma
Min vstupní napětí	12V
Rychlost zabití	16V/μs
Typ zesilovače	J-Fet
Poměr odmítnutí společného režimu (CMRR)	70 db
Aktuální - vstupní zkreslení	20PA
Maximální vstupní napětí	15v
Napětí - napájení, jedno/duální (±)	6V ~ 36V ± 3V ~ 18V
Výstupní proud na kanál	40 mA
Vstupní offsetové napětí (VOS)	3MV
Šířka pásma	3MHz
Získejte produkt šířky pásma	4MHz
Zisk napětí	106.02db
Napětí - vstupní offset	3MV
Maximální duální napájecí napětí	18V
Min duální napájecí napětí	3v
Duální napájecí napětí	± 15V
Počet zesilovačů	2
Výška	4,95 mm
Délka	10,16 mm
Šířka	7.11 mm
Dosáhnout SVHC	Ne SVHC
Kalení záření	Žádný
Stav ROHS	Rohs3 vyhovující
Olovo zdarma	Olovo zdarma

DataSheet PDF

TL072CN Datasheets:

TL072 (A, B) .pdf
