Průvodce posuvnými přepínači: Jak to funguje, typy a aplikace obvodů

V tomto článku se dozvíte, co je posuvný spínač a jak se používá k řízení toku elektřiny v obvodu.Pochopíte jeho symbol, vnitřní konstrukci a princip fungování.Prozkoumáte také různé typy posuvných spínačů, jejich elektrické specifikace, výhody, omezení a běžné aplikace.Kromě toho uvidíte, jak se posuvné spínače porovnávají s pákovými a pádlovými spínači a jak vybrat ten správný pro obvod.

Katalog

Obrázek 1. Posuvný přepínač

Co je posuvný spínač?

Posuvný spínač je malý ruční elektromechanický spínač používaný k ovládání toku elektrického proudu v obvodu.Funguje tak, že přesunete malý posuvník z jedné polohy do druhé pro zapnutí nebo vypnutí obvodu nebo pro změnu jeho zapojení.Posuvné spínače se běžně vyskytují v elektronických zařízeních, obvodových deskách a ovládacích panelech, protože jsou kompaktní a snadno se obsluhují.Umožňují ruční zapnutí nebo vypnutí elektrického napájení jednoduchým posuvným pohybem.Díky své spolehlivosti a jednoduché konstrukci jsou posuvné spínače široce používány ve spotřební elektronice, řízení napájení a malých elektronických modulech.

Symbol posuvného spínače

Obrázek 2. Symbol posuvného spínače

V elektrických schématech symbol posuvného spínače představuje spínací zařízení používané k otevření nebo uzavření elektrického obvodu.Symbol se obvykle skládá z pevných spojovacích bodů a pohyblivé čáry, která označuje přepínací cestu mezi terminály.Toto schéma nám pomáhá pochopit, jak přepínač spojuje různé části obvodu.Přesný symbol se může mírně lišit v závislosti na konfiguraci přepínače zobrazené na obrázku.Použití standardních schematických symbolů zajišťuje, že schémata zapojení zůstanou jasná, konzistentní a snadno interpretovatelná během návrhu elektroniky a řešení problémů.

Konstrukce posuvného spínače

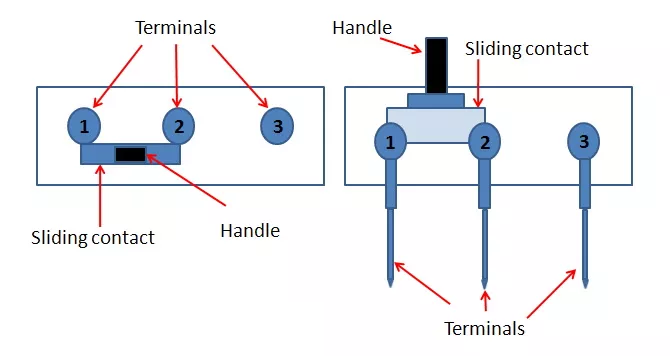

Obrázek 3. Konstrukce posuvného spínače

• Rukojeť (jezdec)

Rukojeť je vnější část posuvného spínače, která se pohybuje prstem.Obvykle je vyroben z plastu nebo odolného izolačního materiálu pro zajištění bezpečného ručního ovládání.Rukojeť se pohybuje vodorovně po pevné dráze pro přemístění vnitřních kontaktů uvnitř spínače.

• Posuvný kontakt (pohyblivý kontakt)

Posuvný kontakt je pohyblivý vodivý kus připojený k posuvnému mechanismu.Obvykle je vyroben z kovu, aby byl zajištěn dobrý elektrický kontakt mezi svorkami.Tato součást se fyzicky pohybuje přes různé kontaktní body, když se pohybuje posuvník.

• Terminály

Terminály jsou kovové kolíky, které spojují posuvný spínač s elektrickým obvodem.Vycházejí z těla spínače, takže je lze připájet na desku s plošnými spoji (PCB).Každá svorka funguje jako spojovací bod mezi spínačem a externím zapojením obvodu.

• Bydlení

Pouzdro je vnější pouzdro, které obklopuje a chrání vnitřní součásti posuvného spínače.Obvykle se vyrábí z plastu nebo kovu pro zajištění mechanické pevnosti a izolace.Kryt udržuje vnitřní části zarovnané a chrání je před prachem, poškozením a vnějším rušením.

Princip činnosti posuvného spínače

Princip činnosti posuvného spínače je založen na pohybu posuvného ovladače, který mění spojení mezi vnitřními kontakty.Když zatlačíte posuvník na jednu stranu, vnitřní kontakt se zarovná se specifickou svorkou uvnitř spínače.Toto vyrovnání buď dokončí elektrickou cestu, nebo přeruší spojení v závislosti na poloze spínače.Pokud kontakt přemostí dvě svorky, může obvodem protékat elektrický proud.Když se jezdec vzdálí od kontaktního bodu, dráha obvodu se přeruší a proud přestane protékat.Tento jednoduchý posuvný pohyb umožňuje spínači ručně ovládat elektrický stav obvodu.Díky tomuto jednoduchému mechanismu poskytují posuvné spínače spolehlivé ruční ovládání v mnoha elektronických systémech.

Typy posuvných spínačů

Posuvný spínač SPDT

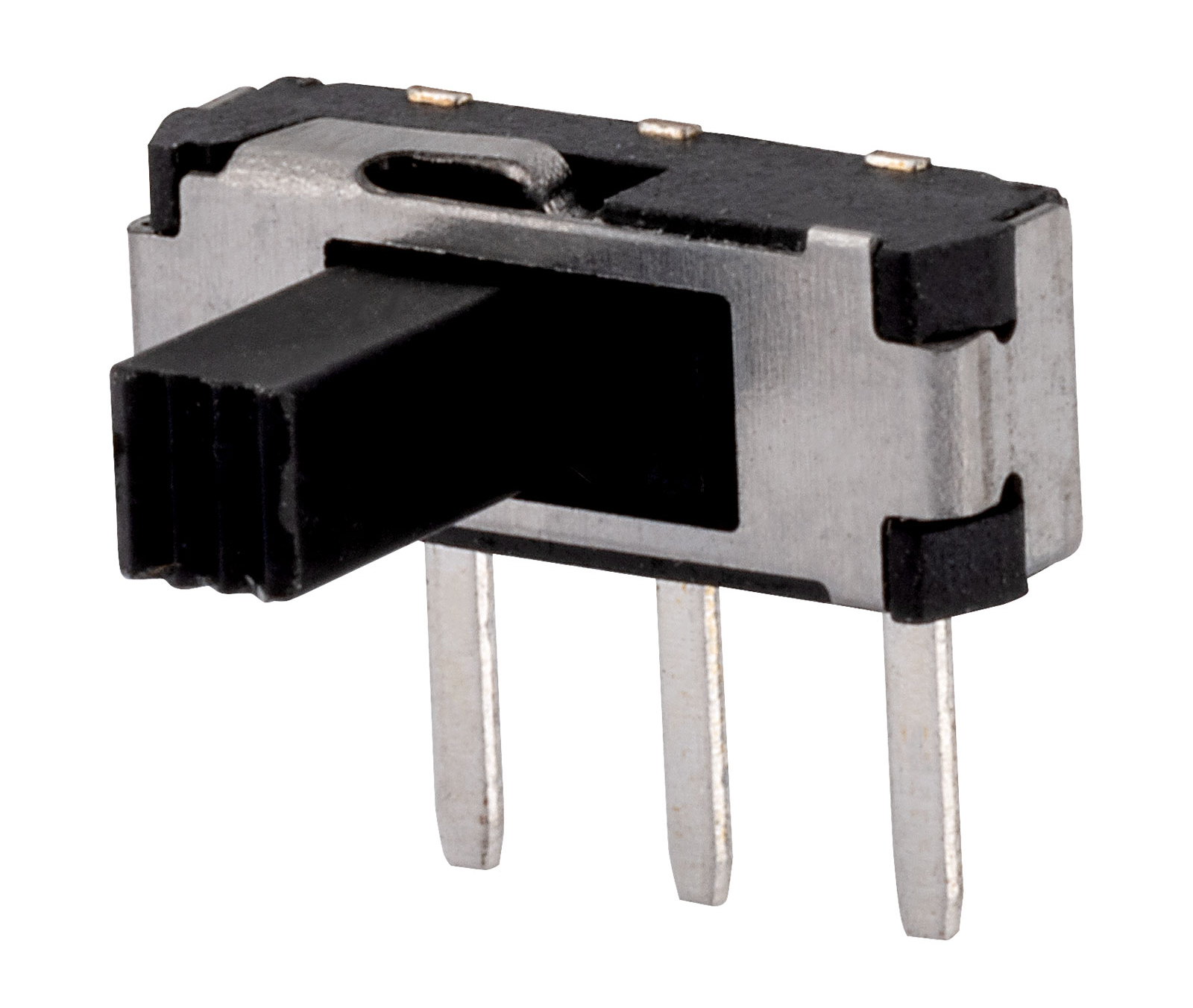

Obrázek 4. Posuvný spínač SPDT

Posuvný spínač SPDT (Single Pole Double Throw) je spínač, který spojuje jednu vstupní svorku s jednou ze dvou možných výstupních svorek.Obsahuje jeden pohyblivý kontakt, který může klouzat mezi dvěma různými spojovacími body.Když se posuvník přesune do jedné polohy, vstupní svorka se připojí k první výstupní svorce.Když se posuvník přesune na druhou stranu, připojení se změní na druhou výstupní svorku.Tato spínací akce umožňuje přesměrování jedné okruhové cesty mezi dvěma různými elektrickými trasami.Konstrukce znázorněná na obrázku ilustruje, jak posuvný pohon mění spojení mezi svorkami, když se pohybuje.Kvůli tomuto jednoduchému spínacímu uspořádání se posuvné spínače SPDT běžně používají pro základní výběr signálu nebo obvodu.

Posuvný spínač SPST

Obrázek 5. Posuvný spínač SPST

Posuvný spínač SPST (Single Pole Single Throw) je nejjednodušší typ posuvného spínače používaný k ovládání jednoho elektrického obvodu.Má jednu vstupní svorku a jednu výstupní svorku, které se připojují nebo odpojují posuvným pohybem.Když je jezdec posunut do polohy ON, vnitřní kontakt spojí obě svorky dohromady.Když se posuvník přesune do polohy OFF, kontakt se oddělí a elektrická cesta se přeruší.Tento jednoduchý mechanismus funguje jako základní ON/OFF ovládání elektrického proudu.Struktura zobrazená na obrázku ukazuje, jak se posuvník posouvá mezi dvěma polohami pro ovládání připojení.Díky své jednoduchosti je posuvný spínač SPST široce používán pro jednoduché funkce přepínání napájení.

Posuvný přepínač DPST

Obrázek 6. Posuvný přepínač DPST

Posuvný spínač DPST (Double Pole Single Throw) je navržen k ovládání dvou nezávislých okruhů současně pomocí jediného posuvného pohybu.Obsahuje dvě samostatné vnitřní spínací dráhy, které se pohybují společně při ovládání posuvníku.Když je posuvník zatlačen do polohy ON, oba okruhy se propojí současně.Když je přesunut do polohy OFF, obě připojení se otevřou současně.Tato konstrukce umožňuje spínání dvou elektrických vedení pomocí jediného ručního ovládání.Konfigurace znázorněná na obrázku odráží, jak jeden posuvný pohyb ovlivňuje dvě vnitřní spínací dráhy.Posuvné spínače DPST se běžně používají, když musí být dva okruhy ovládány společně synchronizovaným způsobem.

Posuvný spínač DPDT

Obrázek 7. Posuvný spínač DPDT

Posuvný spínač DPDT (Double Pole Double Throw) je spínací zařízení, které může ovládat dva samostatné okruhy a každý z nich přepínat mezi dvěma různými výstupními cestami.Obsahuje dva póly, každý se dvěma možnými přípojnými body.Při pohybu jezdce mění oba okruhy současně svou polohu připojení.To umožňuje každému okruhu střídat dvě různé cesty svorek v závislosti na poloze jezdce.Struktura spínání znázorněná na obrázku ukazuje, jak je uspořádáno více svorek pro podporu této duální spínací funkce.Díky této schopnosti poskytuje posuvný přepínač DPDT flexibilní ovládání přepínání pro obvody, které vyžadují dvě současné změny připojení.

Elektrické specifikace posuvných spínačů

Parametr	Specifikace
Jmenovité napětí	Typické jmenovité napětí 12 V – 50 V DC pro malé posuvné spínače PCB
Aktuální hodnocení	0,3 A – 3 A v závislosti na velikosti spínače a provedení kontaktu
Kontaktní odpor	≤ 20 mΩ typicky při sepnutých kontaktech
Izolační odpor	≥ 100 MΩ při 500 V DC
Dielektrická pevnost	500 V – 1000 V AC po dobu 1 minuty mezi svorkami
Rozsah provozních teplot	Typický provozní rozsah -20°C až +85°C
Mechanický život	10 000 – 50 000 spínacích cyklů
Elektrická životnost	5 000 – 10 000 spínacích cyklů při jmenovité zátěži
Typ terminálu	Průchozí kolíky desky plošných spojů nebo vývody pájecích oček
Kontaktní materiál	Kontakty z postříbřené slitiny mědi nebo mosazi
Hodnocení kontaktu	0,3 A při 50 V DC nebo 3 A při 12 V DC (běžné hodnoty)
Síla přepínání	Síla ovládání jezdce 100 gf – 300 gf
Cestovní vzdálenost	Pohyb jezdce mezi polohami 2 mm – 4 mm
Izolační materiál	Vysokoteplotní termoplast (UL94 V-0)
Rozteč svorek	Standardní rozteč PCB 2,54 mm – 5,08 mm

Výhody a omezení posuvných spínačů

Posuvné spínače se používají v elektronických obvodech, protože jsou jednoduché, levné a snadno se používají, ale mají také určitá omezení.

Výhody posuvných spínačů

• Jednoduché ruční ovládání usnadňuje ovládání posuvných spínačů v mnoha elektronických zařízeních.

• Kompaktní velikost umožňuje, aby se snadno vešly na malé obvodové desky a přenosná zařízení.

• Nízké výrobní náklady je činí ekonomickými pro velké elektronické produkty.

• Jasná poloha ON/OFF poskytuje viditelný stav sepnutí.

• Spolehlivá mechanická struktura zajišťuje stabilní spínací výkon v základních obvodech.

• Snadná instalace na desky plošných spojů pomocí standardních pájecích svorek.

Omezení posuvných přepínačů

• Mechanické kontakty se mohou opotřebovat po mnoha spínacích cyklech.

• Omezená rychlost spínání ve srovnání s elektronickými nebo polovodičovými spínači.

• Malá velikost může u některých provedení ztížit ruční ovládání.

• Nevhodné pro aplikace s vysokým výkonem nebo vysokým proudem.

• Vystavení prachu nebo vlhkosti může ovlivnit dlouhodobou spolehlivost spínání.

Aplikace posuvných spínačů

1. Spotřební elektronika

Posuvné spínače se často používají v malé spotřební elektronice, jako jsou rádia, reproduktory a elektronické přístroje.Umožňují manuálně ovládat výkon nebo základní funkce jednoduchým posuvným pohybem.Díky kompaktní velikosti jsou ideální pro zařízení s omezeným vnitřním prostorem.

2. Přenosná elektronická zařízení

Mnoho přenosných zařízení používá posuvné přepínače pro ovládání napájení nebo volbu režimu.Příklady zahrnují ruční elektroniku, bateriově napájené moduly a malá komunikační zařízení.Přepínač poskytuje jasnou fyzickou polohu, která indikuje, zda je zařízení ZAPNUTO nebo VYPNUTO.

3. Elektronické hračky

Posuvné spínače jsou široce používány v hračkách na baterie k ovládání napájení nebo aktivaci funkcí zvuku a osvětlení.Nabízejí jednoduché a odolné řešení spínání vhodné pro opakované ruční použití.Jejich malá velikost se také dobře vejde do kompaktních krytů hraček.

4. Ovládací panely

Průmyslové nebo elektronické ovládací panely někdy obsahují posuvné spínače pro volbu provozních režimů nebo povolení určitých funkcí.Přepínač poskytuje jasný a přímý způsob ruční změny nastavení.Jeho jednoduché ovládání usnadňuje ovládání zařízení.

5. DIY elektronika a prototypování

Posuvné spínače se běžně používají v elektronických projektech, prototypových deskách a vývojových sadách.Umožňují ručně ovládat stavy obvodu během testování a experimentování.Jejich jednoduchá struktura umožňuje snadnou integraci do vlastních elektronických návrhů.

6. Obvody pro výběr baterie

Některé elektronické systémy používají k připojení nebo odpojení bateriových zdrojů v obvodu posuvné spínače.To umožňuje ruční správu zdrojů energie v malých elektronických zařízeních.Posuvná akce poskytuje jednoduchý způsob ovládání spojení mezi elektrickými vedeními.

Posuvný přepínač vs páčkový přepínač vs pádlový přepínač

Obrázek 8. Posuvný přepínač vs. Přepínač vs. Pádlový přepínač

Funkce	Posuvný spínač	Přepínač	Pádlový spínač
Provozní metoda	Posuvný pohyb	Překlápěcí pohyb páky	Lisování rovného povrchu pádla
Uživatelská interakce	Posuňte doleva nebo doprava	Překlopte páčku nahoru nebo dolů	Zatlačte na pádlo
Mechanické provedení	Kompaktní lineární posuvník	Pákový pohon	Velký plochý pohon
Styl montáže	Montáž na PCB nebo panel	Montáž na panel	Montáž na stěnu nebo panel
Velikost	Malý a kompaktní	Střední velikost	Větší provedení
Vizuální ukazatel polohy	Vymazat polohu posuvníku	Směr páky indikuje stav	Poloha pádla indikuje stav
Typické ovládání	Jednoduché ovládání obvodu	Ovládání přepínání okruhů	Regulace výkonu osvětlení
Snadné ovládání	Jednoduchý posuvný pohyb	Vyžaduje překlopení páky	Snadná obsluha lisu
Instalace	Často pájené na DPS	Montáž přes otvor v panelu	Instalováno do nástěnných desek
Integrace zařízení	Používá se uvnitř elektronických zařízení	Používá se v panelech zařízení	Používá se v systémech řízení místnosti
Přesnost ovládání	Vhodné pro malé okruhy	Vhodné pro různé obvody	Navrženo pro ruční ovládání místnosti
Trvanlivost	Střední mechanická životnost	Obecně silná mechanická životnost	Navrženo pro časté ruční použití
Styl přepínání	Lineární spínací pohyb	Rotační pohyb páky	Spínání na základě tlaku
Typické prostředí	Elektronika a malá zařízení	Průmyslové nebo přístrojové panely	Kontrola bytů nebo budov
Vizuální design	Minimální a kompaktní	Mechanické a vystavené	Moderní a rovný povrch

Jak vybrat správný posuvný spínač?

1. Určete elektrický jmenovitý výkon

Prvním krokem je kontrola požadovaných úrovní napětí a proudu obvodu, kde bude spínač použit.Vybraný posuvný spínač musí mít elektrické parametry, které bezpečně podporují tyto hodnoty.Výběr přepínače s odpovídajícím hodnocením pomáhá předcházet přehřátí a zajišťuje stabilní provoz obvodu.

2. Vyberte správný typ montáže

Posuvné spínače jsou k dispozici v různých stylech montáže, jako je montáž na PCB nebo montáž na panel.Typ montáže by měl odpovídat mechanickému provedení zařízení nebo desky plošných spojů.Správná montáž zajišťuje, že spínač bezpečně sedí a funguje spolehlivě během provozu.

3. Zvažte velikost a rozměry přepínače

Fyzická velikost posuvného přepínače musí odpovídat dostupnému prostoru v zařízení.Měli byste zkontrolovat rozměry spínače, rozteč svorek a vzdálenost posuvu.Správně dimenzovaný spínač zajišťuje hladkou instalaci a pohodlný provoz.

4. Zkontrolujte požadovaný počet tyčí a hodů

Různé konfigurace posuvných spínačů poskytují různé možnosti připojení pro elektrické obvody.Požadované uspořádání pólů a házení by mělo odpovídat zamýšlené funkci ovládání obvodu.Výběr správné konfigurace zajišťuje, že přepínač provede požadovanou spínací úlohu.

5. Vyhodnoťte odolnost a mechanickou životnost

Třída mechanické životnosti udává, kolik spínacích cyklů může posuvný spínač provést, než dojde k opotřebení.Zařízení, která vyžadují časté spínání, by měla používat spínače navržené pro delší mechanickou životnost.To pomáhá udržovat spolehlivý výkon při dlouhodobém používání.

6. Zvažte podmínky prostředí

Výkon spínače mohou ovlivnit faktory prostředí, jako je teplota, vlhkost a prach.Výběr přepínače navrženého pro očekávané provozní prostředí zlepšuje dlouhodobou spolehlivost.To je důležité zejména pro zařízení používaná v náročných nebo venkovních podmínkách.

Závěr

Posuvné spínače jsou jednoduchá a spolehlivá zařízení sloužící k ovládání elektrických obvodů posuvným pohybem.Jejich malá velikost, nízká cena a snadná obsluha je činí běžnými v mnoha elektronických zařízeních a deskách plošných spojů.Pochopení jejich částí, principu fungování, typů a specifikací pomáhá při výběru správného spínače pro obvod.Výběr správného posuvného spínače na základě elektrického výkonu, velikosti a konfigurace zajišťuje bezpečné a efektivní ovládání obvodu.
