Senzor vlhkosti SHT31: Funkce, výhody a datový list

SHT31 představuje nejnovější generování senzorů teploty a vlhkosti vyvinuté Sensiriorem.Tento článek zkoumá podrožku senzoru SHT31 a zkoumá jeho datový list, pinout, funkce a výhody.Poskytuje také praktické poznatky o jeho implementaci a jeho roli v moderních technologiích, kde jsou důležité přesné údaje o životním prostředí.Od systémů HVAC až po sofistikovaná výpočetní zařízení, pokročilé schopnosti SHT31 z něj činí neocenitelný nástroj při dosahování přesných a spolehlivých měření.

Katalog

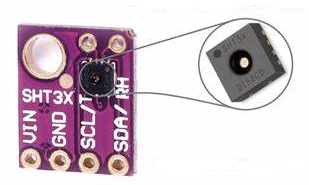

Co je SHT31?

The SHT31 Představuje vyvrcholení ve snaze Sensiriona o zdokonalení technologie teploty a vlhkosti.Tento senzor využívá pokročilé schopnosti nejnovějšího čipu senzoru CMOSENS®, představuje pokroky ve zpracování výkonu, přesnosti a spolehlivosti oproti předchozím modelům.Senzor SHT31 vyniká přesnost, přizpůsobivost a všestrannost.Podporuje dvě uživatelé selektovatelné adresy I2C a nabízí bezproblémovou integraci do různých systémů.Jeho schopnost komunikovat při rychlostech až 1 MHz zajišťuje rychlý přenos dat, nesmírně cenné ve scénářích vyžadujících monitorování a rychlé odpovědi.Integrační schopnosti SHT31 a vysokorychlostní komunikace efektivně řeší výzvy v přesných aplikacích.Kontinuální monitorovací zařízení a kontrolní systémy prostředí uvádějí, že zvýšená přesnost a spolehlivost senzoru snižují nesrovnalosti dat, zvyšují účinnost a výkonnost systému.Tato vylepšení nejenže ukazují sofistikovanost čipu CMOSENS®, ale také zdůrazňují výhledový přístup v designu technologie senzoru.

Konfigurace PIN SHT31

Funkce a popisy pin

Kolík	Funkce	Popis
PIN 1: SDA	Sériová data;Vstup/výstup	Spravuje obousměrné přenos dat prostřednictvím I2C sdělení.Dobře zvolený pull-up rezistor zajišťuje stabilní komunikaci.
PIN 2: Addr	Adresa;Vstup;Připojte se k logickému vysokému/nízkému	Nastaví I2C adresu senzoru, což umožňuje více Senzory na stejném sběrnici.
PIN 3: Upozornění	Indikátor alarmu;Výstup;Plavat, pokud je to nepoužité	Spustí poplašný signál, když předem stanovené prahové hodnoty jsou porušeny.Vhodné nechat plovoucí, pokud se nepoužívá.
PIN 4: SCL	Sériové hodiny;Vstup/výstup	Poskytuje hodinový signál pro komunikaci I2C, synchronizace přenosu dat.Doporučuje se také rezistor pull-up.
PIN 5: VDD	Napětí;Vstup	Dodává senzor jeho provozní napětí.Zajištění Čistý a stabilní zdroj napětí pro spolehlivý výkon.
PIN 6: NRESET	Resetovat pin Active Low;Vstup;Plavat, pokud je to nepoužíváno;Připojte se k VDD s rezistorem ≥2 kΩ	Umožňuje resetování ručního senzoru.Zajistit konzistentní Výkon, vznášejte tento kolík, pokud je nepoužitý nebo se připojte k VDD prostřednictvím rezistoru.
Pin 7: r	Žádná funkce;Připojte se k VSS	Neslouží funkci a měl by být připojen k VSS udržovat integritu systému.
PIN 8: VSS	Země	Slouží jako odkaz na zem pro minimalizaci hluk a zajištění přesných odečtů.

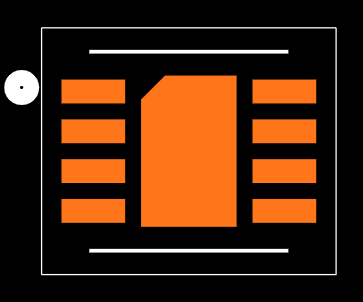

Symbol SHT31, Footprint a CAD model

Blokové schéma SHT31

Specifikace Sensirion SHT31-DIS-B

Typ	Parametr
Časová doba z továrny	4 týdny
Mount	Povrchová držák
Balíček / pouzdro	Dfn
Počet kolíků	8
Obal	Řezací páska
Publikováno	2014
Stav dílu	Aktivní
Maximální provozní teplota	125 ° C.
Min provozní teplota	-40 ° C.
Typ výstupu	Digitální, i2c
Provozní napájecí napětí	3,3V
Rozhraní	I2C
Maximální napájecí napětí	5,5 V
Min napájecí napětí	2,15V
Přesnost	2%
Doba odezvy	8 s
Typ senzoru	Teplota
Výška	1 mm
Délka	2,6 mm
Šířka	2,6 mm
Dosáhnout SVHC	Ne SVHC
Stav ROHS	Rohs vyhovuje
Olovo zdarma	Olovo zdarma

Funkce SHT31

Kalibrace a kompenzace teploty

Senzor SHT31 se může pochlubit plně kalibrovanými, linearizovanými výstupy s vlastní kompenzací teploty, což společně zaručuje vysokou spolehlivost a přesnost.Tyto vlastnosti jsou neocenitelné v nastavení, kde nelze ohrozit přesnost dat, například při průmyslové automatizaci a monitorování životního prostředí.Zabudované kalibrační procesy do senzoru účinně negně negnějí potřebu manuální externí kalibrace, zefektivnění integrace a zkrácení doby nastavení.

Rozsah širokého napětí

SHT31, která pracuje v rozmezí širokého napětí od 2,4 V do 5,5 V, nabízí pozoruhodnou flexibilitu napříč různými aplikacemi.Tato kompatibilita umožňuje bezproblémovou integraci do nesčetných systémů, od nízkoenergetických zařízení, po nich po ty, které vyžadují vyšší úrovně napětí.Široký rozsah napětí také slouží jako vyrovnávací paměť proti drobným kolísáním dodávek a udržuje stabilní a konzistentní výkon senzoru v různých podmínkách.

Vysokorychlostní rozhraní I2C s možností duální adresy

Senzor, který má rozhraní I2C, které podporuje rychlost komunikace 1 MHz, zajišťuje senzor rychlý přenos dat.Tato schopnost je dobrá pro aplikace vyžadující zpracování dat a rychlou citlivost.Dostupnost dvou volitelných adres I2C umožňuje více senzorů sdílet jednu sběrnici, zjednodušit komplexní návrhy systémů a optimalizovat zdroje.Tato funkce je relevantní v nastaveních multisenzorů, kde je zapotřebí prostoru a efektivity zdrojů.

Výjimečná přesnost

SHT31, zejména ve své variantě SHT35, vyniká kvůli své výjimečné přesnosti, může se pochlubit relativní přesností vlhkosti ± 1,5 %RH a přesnost teploty ± 0,1 ° C.Tato přesná měření se promítají na spolehlivější údaje pro aplikace, jako jsou systémy HVAC, meteorologické stanice a zdravotnická zařízení.

Rychlé spuštění a sběr dat

Senzor, navržený pro spuštění a sběr dat, minimalizuje čas zpoždění mezi počátečním výkonem a dostupností dat.Tato funkce je výhodná v situacích, které vyžadují okamžitý sběr dat, jako jsou automatizované ovládací prvky a monitorovací systémy.Rychlé doby spuštění také přispívají k energetické účinnosti v zařízeních ovládaných bateriích, což umožňuje senzoru rychle se vrátit k nízkoenergetickému stavu po měření.

Kompaktní a odolný 8-pinový balíček DFN

SHT31 je zabalen do kompaktního 8-pinového balíčku DFN, je ideální pro integraci v prostorových aplikacích bez ohrožení výkonu.Díky jeho malému tvarovému faktoru z něj dělá perfektní vhodnost pro moderní elektronické vzory vyvažovací velikosti a funkčnost.Odolné obaly zajišťuje ochranu vnitřních složek senzoru, zvyšuje jeho odolnost a dlouhověkost, a to i v náročném provozním prostředí.

Výhody SHT31

Výjimečná spolehlivost s dlouhodobou stabilitou

Senzory SHT31 jsou známé pro jejich výjimečnou spolehlivost a stabilní výkon po delší dobu.Tyto senzory, které jsou vytvořeny testovacími procesy, důsledně poskytují přesné hodnoty, což je skvělé pro prostředí, která závisí na přesné vlhkosti a monitorování teploty.Jejich trvalý výkon v různých podmínkách je důkazem jejich vynikajícího inženýrství.

Osvědčená technologie s více než 15 lety vývoje

SHT31 se může pochlubit přes 15 let vývoje a využívá špičkovou technologii zakořeněnou v komplexním výzkumu.Konstrukce senzoru těží z iteračních vylepšení a poznatků, což má za následek vynikající produkt vhodný pro různé aplikace.Toto neúnavné úsilí o inovace ztělesňuje přesnost a důvěryhodnost, která definuje senzory s vysokým kalibrem.

Vhodnost pro rozsáhlou výrobu

Metodika návrhu a výroby SHT31 optimalizují ji pro rozsáhlou výrobu.Jeho efektivní výrobní proces zajišťuje hromadnou výrobu bez obětování kvality.Tato škálovatelnost způsobí, že je preferovanou volbou pro rozsáhlé nasazení a pokrývá vše od průmyslového využití až po elektroniku.Splnění podstatné poptávky spolehlivě zdůrazňuje její přijetí napříč odvětví.

Vysoký poměr signál-šum

Vysoký poměr signál-šum (SNR) SHT31 zvyšuje jeho schopnost poskytovat přesné a jasné hodnoty.Vyšší SNR se používá pro zachycení přesných údajů v aplikacích vyžadujících detekci nepatrných změn vlhkosti a teploty.

Aplikační obvody SHT31

Napájení

SHT31 pracuje v rozsahu napětí 2,4 V až 5,5 V, s provozním napětím 3,3 V.Stabilní napájení je důležité, protože fluktuace mohou vést k nepřesným hodnotám senzorů.Mnoho z nich dává přednost 3,3V regulátoru IC pro udržení stálého napětí, doplněného oddělením kondenzátorů pro odfiltrování šumu.Umístění keramického kondenzátoru 100NF v blízkosti senzorových kolíků může zmírnit efekty přechodného napětí.Tyto praktiky jsou v souladu s úspěšnými elektronickými vzory, kde je redukce šumu skvělá.

Komunikační protokol

SHT31 komunikuje prostřednictvím protokolu I2C a vyžaduje vytahovací rezistory na liniích SDA a SCL.Používají se rezistory 4.7kΩ, ale lze je upravit na základě rychlosti sběrnice a specifických požadavků.Správné směrování linek I2C, aby se zabránilo překročení elektrických vedení minimalizuje křížové hovory a rušení.

Kondicionování signálu

Digitální senzory, jako je SHT31, mohou potřebovat další komponenty v hlučném prostředí.Použití kondenzátorů nebo stínění zajišťuje spolehlivý provoz a feritové kuličky na datových liniích efektivně filtrují vysokofrekvenční šum.Přijetí těchto technik minimalizuje dopad EMI.

Rozložení PCB

Dobře navržené rozložení PCB výrazně zvyšuje výkon senzoru.Umístěte SHT31 od komponent generujících tepla a minimalizujte tepelné chyby.Shield sleduje a udržujte pevnou pozemní rovinu, aby zmírnila vnější interference.Tyto strategie odrážejí praktiky, které se zabývají podobnými výzvami.

Kalibrace a testování

Důkladná kalibrace je prospěšná pro přesné hodnoty senzorů.Vyrovnání faktoru teploty a vlhkosti.Automatizovaná nastavení zefektivňuje proces a posilují spolehlivost.Prokázalo se, že automatizace zvyšuje opakovatelnost a přesnost v jakýchkoli aplikacích.

Funkce autodiagnostiky

SHT31 zahrnuje samoagnostiku pro detekci potenciálních problémů.Integrace diagnostických kontrol ve firmwaru může předběžně identifikovat problémy, což umožňuje včasnou údržbu.Proaktivní diagnostika snižuje náklady na údržbu a údržbu při dlouhodobém používání, což je cenný vhled.

Implementace firmwaru

Robustní firmware by měl zahrnovat zpracování chyb a rutiny ověřování dat.Implementujte kontroly CRC pro integritu dat.Zajistěte správné zpracování.Tento přístup odráží metodiky v jakýchkoli aplikacích a zajišťuje konzistentní a přesné sběr dat.

Srovnávací analýza SHT11 a DHT11

Hlavní komponenty

Senzor SHT11 zahrnuje kondenzátory citlivé na vlhkost, zatímco DHT11 se spoléhá na rezistory citlivé na vlhkost.Kondenzátory v SHT11 mají tendenci nabízet vynikající stabilitu a přesnost.Tento atribut se stává zvláště užitečným v aplikacích vyžadujících vysokou přesnost.Výběr senzoru s těmito charakteristikami je často ovlivněn požadavky na spolehlivý výkon.Naproti tomu rezistory v DHT11, přestože jsou ekonomičtější, nemusí dosáhnout stejné úrovně přesnosti a stability.Toto rozlišení hraje roli, pokud jde o výběr senzorů pro konkrétní prostředí nebo vědecký výzkum, kde je integrita dat k maximálnímu znepokojení.

Složení senzoru

SHT11 používá inovativní materiály, které vytvářejí mezeru pro snímání vlhkosti i teploty s přesností.Materiál energetické mezery zvyšuje jeho citlivost a dobu odezvy.Senzory používající takové pokročilé materiály obvykle poskytují spolehlivější údaje za různé podmínky.Díky této funkci je SHT11 zvláště vhodný pro vědecké experimenty a průmyslové aplikace, kde je oceněn konzistentní výkon.Naopak DHT11 integruje senzor vlhkosti s termistorem NTC.I když je tato konfigurace funkční, nenabízí schopnosti pokročilé snímání pozorované ve senzorů využívajících materiály energetické mezery.

Funkčnost a výkon

SHT11 vyniká v poskytování hodnoty vlhkosti kompenzovaných teplotou a vysoce kvalitním měřením bodu rosných bodů v různých systémech monitorování životního prostředí.Integrace kompenzace teploty zajišťuje, že odečty vlhkosti zůstávají přesné i přes kolísání.Na druhé straně DHT11 postrádá vysoce kvalitní funkce rosů a nenabízí kompenzaci teploty, což vede k potenciálním nepřesnostem.Toto omezení se stává pozoruhodným ve scénářích, kde jsou důležité přesné úrovně vlhkosti, například v systémech kontroly klimatizace a meteorologických aplikacích.Jednotlivci pracující v prostředích, kde přesnost ovlivňuje výsledky, se často naklánějí k senzorům, jako je SHT11.Pokročilé komponenty a výjimečné funkce SHT11 z něj činí preferovanou volbu pro náročnější aplikace.Naopak, DHT11 nabízí ekonomičtější řešení a poskytuje přijatelné výkon pro méně závažné situace.Uznání specifických požadavků dané aplikace vede výběr příslušného senzoru.

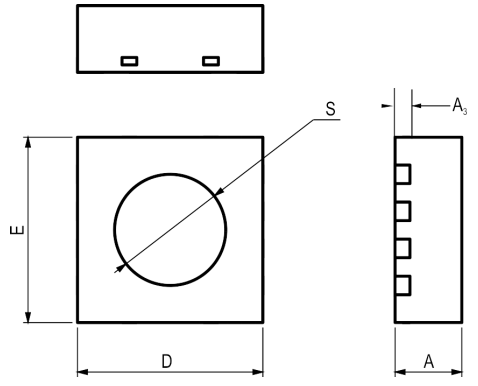

Balení SHT31

Informace o výrobci SHT31

Sensirion, maják v technologii senzoru, vyniká ve vytváření senzorů pro měření vlhkosti, plynu a toku kapaliny.Společnost byla založena s jasnou vizí dodávky vysoce přesných senzorů a přinesla inovace, které hluboce ovlivnily odvětví, jako je HVAC, automobilová, lékařská a spotřební elektronika.Jejich senzory jsou váženy pro jejich přesnost, spolehlivost a flexibilitu integrace a stávají se pro složité aplikace.Význam Sensorionu v technologii senzorů je podporován její nekompromisní kvalitou, neúnavnými inovacemi a odhodláním zaměřit se na řešení.Tyto vlastnosti zajišťují jejich senzory důsledně překonávají očekávání průmyslu a posilují postavu jejich vedení.

DataSheet PDF

Datové listy SHT31-DIS-B:

Prohlášení o specifikaci senzoru.pdf

Možnost membrány SHT3X SPEC.PDF

SHT3X-DIS Series Datasheet.pdf

Shtxx, sestava STSXX SMD PKGS.PDF

Průvodce testováním SHTXX.pdf

Často kladené otázky [FAQ]

1. K čemu se používá SHT31?

SHT31 najde svou aplikaci v různých polích:

Kontrola klimatu: zajištění optimálních atmosférických podmínek.

Meteorologické stanice: Poskytování spolehlivých údajů pro prognózu.

Domácí spotřebiče: Přispívání k efektivnímu a automatizovanému domácímu prostředí.

2. jaké jsou výhody senzoru SHT31?

Podporuje více možností rozhraní, včetně výstupu I2C a napětí, což usnadňuje snadné začlenění do široké škály systémů a zařízení.S rozsahem provozního napětí 2,4 až 5,5 V se senzor přizpůsobí různým podmínkám napájení, což zajišťuje obecné i specializované aplikace.Integrace různých funkcí v rámci senzoru spojené s robustním designem zajišťuje vysokou spolehlivost.Díky tomu je vhodný pro náročné aplikace, jako je průmyslová automatizace, zdravotnická zařízení a systémy HVAC.Schopnost senzoru měřit jak teplotu, tak vlhkost s vysokou přesností při udržování optimálních podmínek prostředí v kontrolovaných nastaveních.To zase zvyšuje celkovou účinnost operací.Sledováním podmínek prostředí pomáhá udržovat kvalitu produktu.Jeho přesné hodnoty přispívají k úsporám energie a optimalizovanému výkonu systému.
