Obvod RC vázaného zesilovače, práce a aplikace

RC vázané zesilovače se běžně používají, když potřebujete zesílit slabé elektrické signály bez zvýšení složitosti obvodu.Spoléhají na jednoduché sítě odporů a kondenzátorů, které předávají užitečné informace o signálu a zároveň udržují každý stupeň stabilní a nezávislý.Při čtení pochopíte, jak se RC vázané zesilovače staví, jak se jimi signály pohybují, co ovlivňuje jejich výkon a kde se používají ve skutečných elektronických systémech.

Katalog

Obrázek 1. Výukový modul s RC připojeným zesilovačem

Co je to RC propojený zesilovač

RC vázaný zesilovač je typ zesilovače, ve kterém je připojeno více zesilovacích stupňů pomocí sítí odpor-kondenzátor.Každý stupeň zvyšuje úroveň signálu, zatímco RC síť přenáší signál z jednoho stupně na druhý bez narušení jejich provozních podmínek.Tato konfigurace se běžně používá, když je potřeba slabý vstupní signál postupně zesílit, aby dosáhl použitelné úrovně.

Primární úlohou RC vazby je umožnit, aby část signálu střídavého proudu (AC) procházela mezi stupni a zároveň blokovala stejnosměrný proud (DC).Vazební kondenzátor poskytuje cestu pro střídavý signál, ale zabraňuje proudění stejnosměrného napětí do dalšího stupně, což umožňuje každému stupni nezávisle udržovat stabilní předpětí.

Izolací DC úrovní pomáhá RC vazba předcházet posunům v provozních bodech, které by mohly vést ke zkreslení nebo nestabilnímu chování.Každý stupeň zůstává správně nastaven, což podporuje konzistentní napěťové zesílení pomocí jednoduchých, úsporných komponent.

Obvod RC propojeného zesilovače

RC vázaný zesilovací obvod je typicky uspořádán pomocí dvou nebo více zesilovacích stupňů zapojených do série, přičemž každý stupeň pracuje v konfiguraci se společným emitorem.Každý stupeň zesiluje signál, který přijímá, zatímco vazební kondenzátory tvoří vazby odpor-kondenzátor, které přenášejí signál mezi stupni, aniž by ovlivnily jejich provozní podmínky.

Jednostupňový RC propojený obvod zesilovače

Obrázek 2. Jednostupňový RC propojený obvod zesilovače

V jednostupňovém RC vázaném zesilovači je vstupní signál přiváděn na bázi tranzistoru přes vstupní kondenzátor, jak je znázorněno v obvodu.Tento kondenzátor umožňuje, aby střídavý signál vstupoval do zesilovače a zároveň blokoval stejnosměrný proud, což pomáhá udržovat pracovní bod tranzistoru stabilní.Předpěťové odpory nastavují požadované napětí báze a zajišťují správnou činnost tranzistoru během zesilování.

Jakmile signál dosáhne tranzistoru, je zesílen a objeví se na kolektoru.Zesílený výstup je pak veden přes výstupní kondenzátor, který předává signál dalšímu obvodu nebo zátěži, aniž by umožnil proudění stejnosměrného proudu směrem ven.I když je přítomen pouze jeden zesilovací stupeň, toto uspořádání jasně ukazuje, jak RC vazba funguje a je běžně používána v aplikacích, kde je dostatečné mírné zesílení signálu.

Dvoustupňový RC propojený obvod zesilovače

Obrázek 3. Obvod dvoustupňového RC propojeného zesilovače

Ve dvoustupňovém RC vázaném zesilovači je signál zesílený prvním stupněm přenášen do druhého stupně přes vazební kondenzátor umístěný mezi kolektorem prvního tranzistoru a bází druhého tranzistoru, jak je znázorněno v obvodu.Tento kondenzátor umožňuje, aby vpřed procházela pouze střídavá část signálu, zatímco blokuje stejnosměrný proud, takže provozní podmínky každého stupně zůstávají nezávislé.

Druhý stupeň využívá stejné uspořádání společného emitoru jako první stupeň a dále zesiluje příchozí signál.Předpětí v každém stupni stanoví správný pracovní bod pro tranzistory, zatímco emitorové odpory a bypass kondenzátory podporují stabilní provoz a efektivní zesílení.Konečný výstup je odebírán z kolektoru druhého stupně přes výstupní kondenzátor, který dodává zesílený signál bez průchodu stejnosměrného proudu.

Toto dvoustupňové uspořádání zvyšuje celkový zisk napětí ve srovnání s jednostupňovým obvodem.Další stupně mohou být připojeny stejným způsobem, když je požadováno větší zesílení, zatímco síť rezistorů a kondenzátorů nadále plynule vede signál ze vstupu na výstup a udržuje stabilní výkon na všech stupních.

Hlavní součásti a funkce RC propojeného zesilovače

Obrázek 4. Tok signálu ve stupních RC propojeného zesilovače

RC vázaný zesilovač se skládá z několika zesilovacích stupňů uspořádaných v podobné struktuře, kde každý stupeň přispívá ke zvýšení úrovně signálu.Signál je přiveden do prvního stupně, zesílen, přenesen přes vazební síť a poté dále zesílen dalším stupněm.Toto uspořádání umožňuje signálu plynule postupovat obvodem při zachování konzistentního chování napříč stupni.

Vazební kondenzátor je umístěn mezi kolektorem jednoho stupně a základnou dalšího stupně a tvoří mezi nimi elektrické spojení.Umožňuje průchod střídavé části zesíleného signálu vpřed a zároveň blokuje stejnosměrný proud.Tím, že zabraňuje protékání stejnosměrného proudu mezi stupni, vazební kondenzátor zajišťuje, že provozní podmínky jednoho stupně neovlivňují podmínky dalšího stupně.

Předpětí jsou připojeny k bázi každého tranzistoru a poskytují stabilní základní napětí potřebné pro správnou funkci.Tyto odpory udržují každý tranzistor v jeho zamýšlené provozní oblasti, což podporuje konzistentní a řízené zesílení.Podobné uspořádání rezistorů napříč stupni pomáhá udržovat jednotný výkon v celém obvodu.

Na emitoru každého tranzistoru pracují emitorový odpor a bypass kondenzátor společně.Emitorový odpor zlepšuje stabilitu snížením citlivosti na změny teploty a změny chování tranzistoru.Paralelně zapojený bypassový kondenzátor poskytuje nízkoodporovou cestu pro střídavý signál, což umožňuje stupni dosáhnout vyššího napěťového zesílení při zachování stabilních podmínek stejnosměrného proudu.

Výkonové charakteristiky RC vázaných zesilovačů

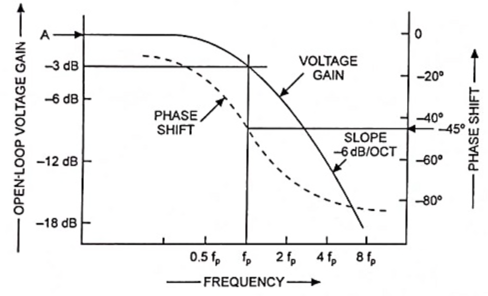

Obrázek 5. Frekvenční a fázová odezva RC vázaného zesilovače

Tok signálu jednotlivými stupni

V RC vázaném zesilovači prochází signál obvodem po jednom stupni, přičemž každý stupeň zvyšuje úroveň signálu, než jej předá dál.Vstupní signál je přiveden na bázi prvního tranzistoru, kde dojde k zesílení a zesílený signál se objeví na kolektoru.Z kolektoru je signál přenášen přes vazební kondenzátor do dalšího stupně.Tato metoda umožňuje, aby signál plynule procházel po sobě jdoucími fázemi, přičemž provozní podmínky každého stupně jsou elektricky nezávislé, což podporuje stabilní a předvídatelný provoz.

Fázový posun

Každý zesilovací stupeň v RC vázaném zesilovači obvykle používá konfiguraci se společným emitorem.V tomto uspořádání je výstupní signál odebraný z kolektoru invertován vzhledem ke vstupu aplikovanému na základně.Tato inverze zavádí fázový posun o 180 stupňů v každé fázi.Jak signál prochází více stupni, každý stupeň přidává další obrácení fáze.Když je celkový počet stupňů sudý, přepólování fází se zruší a konečný výstup zůstane ve fázi se vstupem.Když je počet stupňů lichý, zbývá jedno obrácení fáze, což způsobí posunutí výstupu o 180 stupňů.

Frekvenční odezva

Frekvenční odezva popisuje, jak se mění napěťový zisk zesilovače s frekvencí signálu.Při nízkých frekvencích je zesílení sníženo, protože kondenzátory v obvodu omezují pomalé změny signálu, což oslabuje přenos signálu mezi stupni.Jak se frekvence zvyšuje do středního frekvenčního rozsahu, zesilovač dosahuje stabilních provozních podmínek a poskytuje téměř konstantní zisk.Tato oblast představuje normální pracovní rozsah RC vázaného zesilovače.Při vyšších frekvencích se zisk opět snižuje, protože účinky zatížení mezi stupni a vnitřní kapacita se stávají znatelnějšími, což omezuje schopnost zesilovače reagovat na rychlé změny signálu.

Zisk napětí

Napěťového zesílení RC vázaného zesilovače je dosaženo kaskádováním více stupňů zesílení, přičemž každý stupeň přispívá k celkovému zesílení.V ideálních podmínkách se celkové napěťové zesílení rovná součinu zesílení jednotlivých stupňů.V praktických obvodech je však skutečné zesílení o něco nižší v důsledku zatěžovacích efektů, kde každý stupeň odebírá proud z předchozího stupně.Tato interakce snižuje efektivní zisk a klade praktické limity na to, jak velkého zesílení napětí lze dosáhnout pomocí RC vazby.

Výhody a nevýhody RC spřažených zesilovačů

Výhody	Omezení
Jednoduchý návrh obvodu	Špatná nízkofrekvenční odezva
Nízkonákladové komponenty	Zisk klesá při velmi vysokých frekvencích
Kompaktní a lehký	Omezený zisk výkonu
Dobré zesílení napětí	Není vhodné pro zesílení výkonu
Stabilní provoz pro malé signály	Impedanční přizpůsobení je špatné
Široká šířka pásma střední frekvence	Citlivé na hluk a stárnutí součástí
Snadné navrhování a montáž	Hodnoty kondenzátoru ovlivňují výkon
Vhodné pro audio a signální stupně	Výkon ovlivněný změnami teploty
Není potřeba žádný transformátor	Výstupní impedance relativně vysoká

Aplikace RC sdružených zesilovačů

Obrázek 6. Nastavení aplikací RC Coupled Amplifier

RC vázané zesilovače jsou široce používány v elektronických systémech, kde je potřeba jasně a spolehlivě zesílit malé signály.Jedna z jejich nejběžnějších aplikací je ve zvukových předzesilovačích, kde jsou slabé zvukové signály z mikrofonů, senzorů nebo zvukových zdrojů zesíleny před odesláním do pozdějších fází.V těchto systémech poskytuje RC vazba stabilní napěťový zisk a zachovává kvalitu signálu v celém frekvenčním rozsahu zvuku.

V komunikačních obvodech se RC vázané zesilovače používají k zesílení nízkoúrovňových signálů před zpracováním nebo přenosem.Pro tuto roli se dobře hodí, protože nabízejí konzistentní zisk v širokém rozsahu středních frekvencí a lze je snadno integrovat do vícestupňových konstrukcí bez složitých komponent.Díky tomu jsou praktické pro použití v kabelových komunikačních zařízeních a obvodech pro úpravu signálu.

RC vázané zesilovače se také běžně vyskytují v rozhlasových a televizních přijímačích, kde slouží jako zesilovací stupně malého signálu.V těchto přijímačích slabé signály zachycované anténami vyžadují před detekcí a dalším zpracováním počáteční zesílení.RC vazba umožňuje připojení více zesilovacích stupňů při zachování stabilního provozu a minimalizaci rušení mezi stupni.

Celkově jsou RC vázané zesilovače vhodné pro tyto aplikace, protože jsou jednoduché, cenově výhodné a poskytují spolehlivé napěťové zesílení pro malé signály.Jejich schopnost udržovat stabilní předpětí mezi stupni při manipulaci s širokým rozsahem frekvencí z nich dělá praktickou volbu v mnoha každodenních elektronických systémech.

Závěr

RC vázané zesilovače nabízejí praktický způsob, jak zesílit malé signály pomocí jednoduchých a cenově dostupných součástek.Když pochopíte, jak je obvod uspořádán, jak signály procházejí každým stupněm a jak se chovají frekvence a zisk, můžete lépe posoudit, kde tento typ zesilovače vyhovuje vašim potřebám.Díky jejich stabilnímu provozu a širokému středofrekvenčnímu výkonu jsou užitečné v mnoha každodenních elektronických systémech, kde záleží na jasném zesílení napětí.
